Коллекционер процессоров вскрыл советскую микросхему в корпусе «рыбной консервы»

Коллекционер процессоров под ником CPU Duke на этих выходных провел dissection и микроскопирование увлекательного артефакта советской эпохи — ретро-электроники. Под прицелом его микроскопов оказалась микросхема «К565РУ3». Это чип динамической оперативной памяти (DRAM) объемом 16 КБ, и считается, что данный конкретный экземпляр был произведен на заводе «Мезон» на территории современной Молдовы. Для контекста: предполагается, что К565РУ3 является обратно спроектированным клоном чипа DRAM Intel 4116, разработанного в 1970-х/80-х годах.

#МикроснимкиНаВыходных! Спасибо @RetroNora7734 за присланные российские микросхемы. Сегодня я начал с динамической оперативной памяти 16K × 1-бит, сделанной в Молдове, вероятно, на заводе «Мезон». Крышка была очень прочной... пришлось вскрывать её как рыбную консерву... 2 ноября 2025

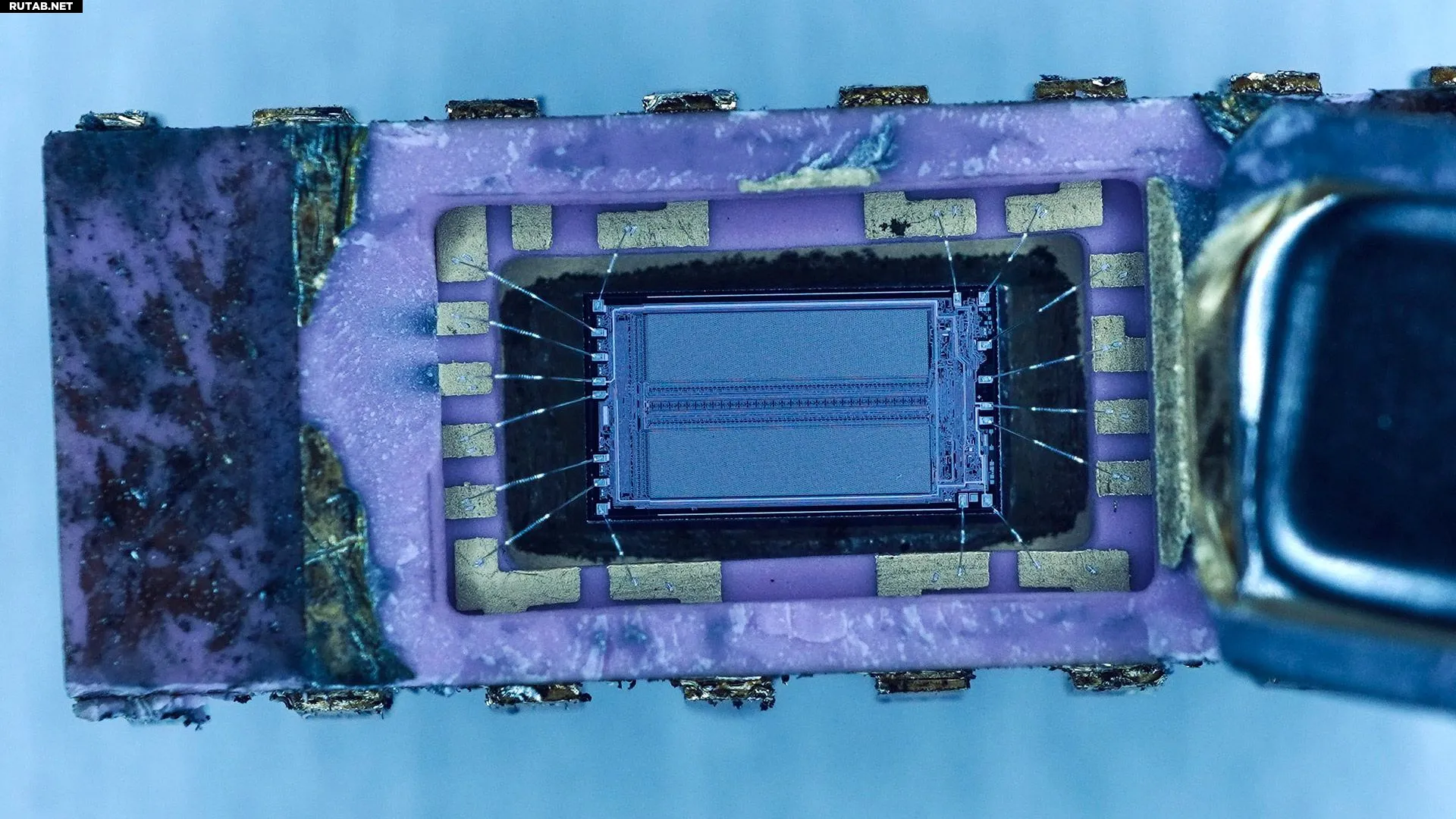

Первое, что CPU Duke заметил в К565РУ3, — это её прочная конструкция, напоминающая «банку из-под рыбных консервов». Однако вскрыть её не составило большого труда, после чего началось детальное исследование кремниевой подложки, стартовавшее со стереомикроскопа в режиме отраженного света. Сразу стали видны структуры чипа и множество ячеек памяти.

CPU Duke погрузился глубже, используя кольцевую подсветку, что позволило заглянуть в структуры ниже поверхностного слоя. Подсчитал ли он их все? Наш неутомимый исследователь кремния отметил, что хранилище микросхемы состоит из «матрицы запоминающих ячеек 128 x 128».

Далее CPU Duke переключился на металлографический микроскоп, чтобы раскрыть другой уровень детализации. Было отмечено, что некоторые кириллические надписи можно перевести как английское слово «Tempo», что указывает на то, что это была быстрая DRAM. Дальнейший визуальный анализ выявил «CAS (Strobe адреса столбца), RAS (Strobe адреса строки) и секцию декодера строк DRAM». Технически подкованные люди, которые проводили время за настройкой памяти своих современных ПК, будут знакомы с такими терминами, как значения CAS и RAS, и их влиянием на производительность памяти и системы в целом.

К565РУ3 был клоном чипа оперативной памяти Intel времен Холодной войны

CPU Duke предоставил некоторые справочные сведения о происхождении этой микросхемы памяти в корпусе «рыбной консервы». Проведенные расследования довольно ясно указывают на то, что это клон или обратно спроектированная версия чипа DRAM Intel 4116, который использовался с конца 1970-х до начала 1980-х годов.

На Западе версии Intel 4116 использовались в легендарных компьютерах, таких как Apple II, ZX Spectrum, Commodore PET и IBM PC, а также в классических аркадных автоматах, например, Defender и Missile Command. Экземпляр CPU Duke из эпохи Холодной войны СССР мог быть извлечен из советского домашнего компьютера — опять же, вероятно, клона западной машины. Советские встраиваемые системы и промышленная электроника того времени также использовали клоны микросхем DRAM 4116.

Чипы DRAM Intel 4116 на Западе были доступны не только от Intel. Производители электроники также часто закупали эти микросхемы у таких компаний, как Texas Instruments и Mostek. Считается, что советская К565РУ3 была обратно спроектирована на основе образца от Mostek. Какую бы модель вы ни нашли в старых запасах, эти действительно древние микросхемы должны быть функционально идентичны.
