Сильно деформированный британский шестипенсовик 1834 года сохранил следы редкого сбоя при чеканке

Британский серебряный шестипенсовик 1834 года с сильной деформацией сохранил физические свидетельства необычного сбоя при чеканке. Об этом говорится в новом исследовании, опубликованном в журнале npj Heritage Science.

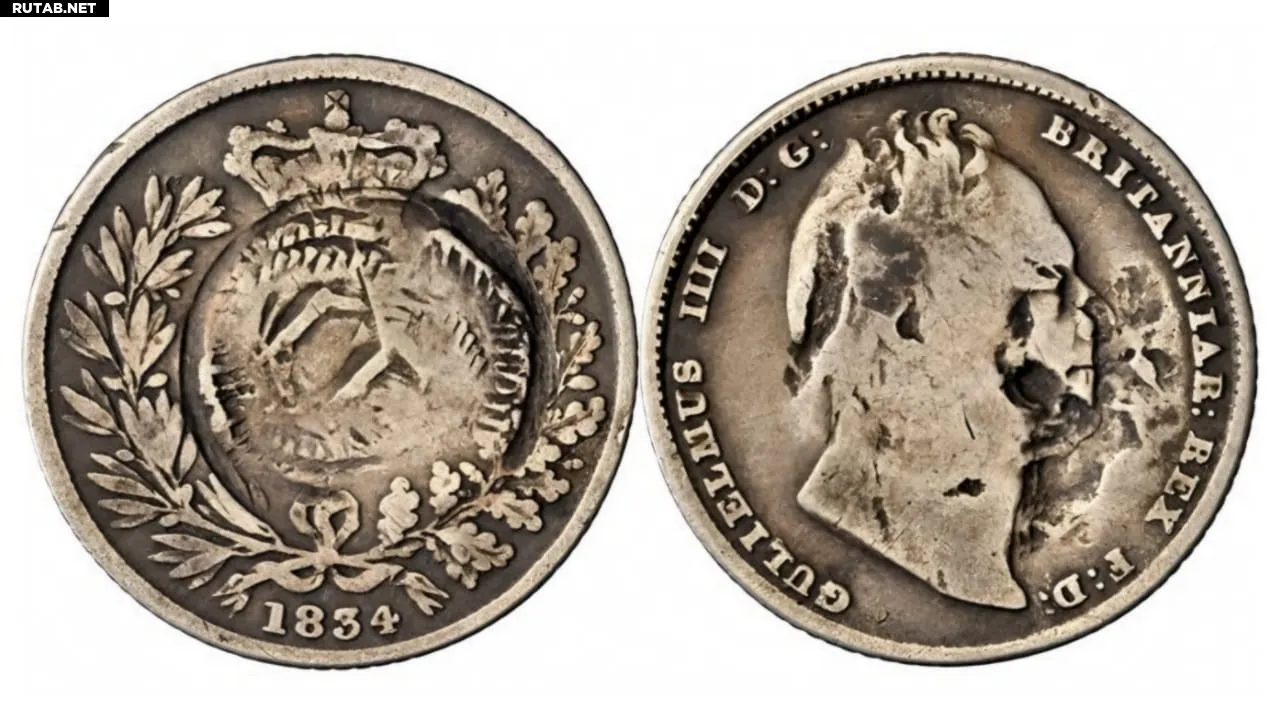

Реверс (слева) и сильно деформированный аверс (справа) серебряного шестипенсовика Вильгельма IV 1834 года, исследованного в работе. Неразрушающий анализ материалов показал, что деформация наиболее соответствует аномалии на этапе чеканки. Фото: A. Ikraam / IA STUDIO

Монета несёт портрет короля Вильгельма IV и относится к эпохе паровых прессов в британском монетном производстве. Её экстремальная форма плохо объясняется обычным износом или более поздними повреждениями.

Монета впервые всплыла в смешанном альбоме с монетами на распродаже у машины в Большом Манчестере. Кто-то пометил шестипенсовик ценой в 8 фунтов, но позже альбом купили в составе более крупного лота.

Исследователи изучили монету несколькими неразрушающими методами, включая сканирующую электронную микроскопию, химический анализ и оптическую профилометрию поверхности. В совокупности тесты дали подробную запись как металла, так и его повреждённой поверхности.

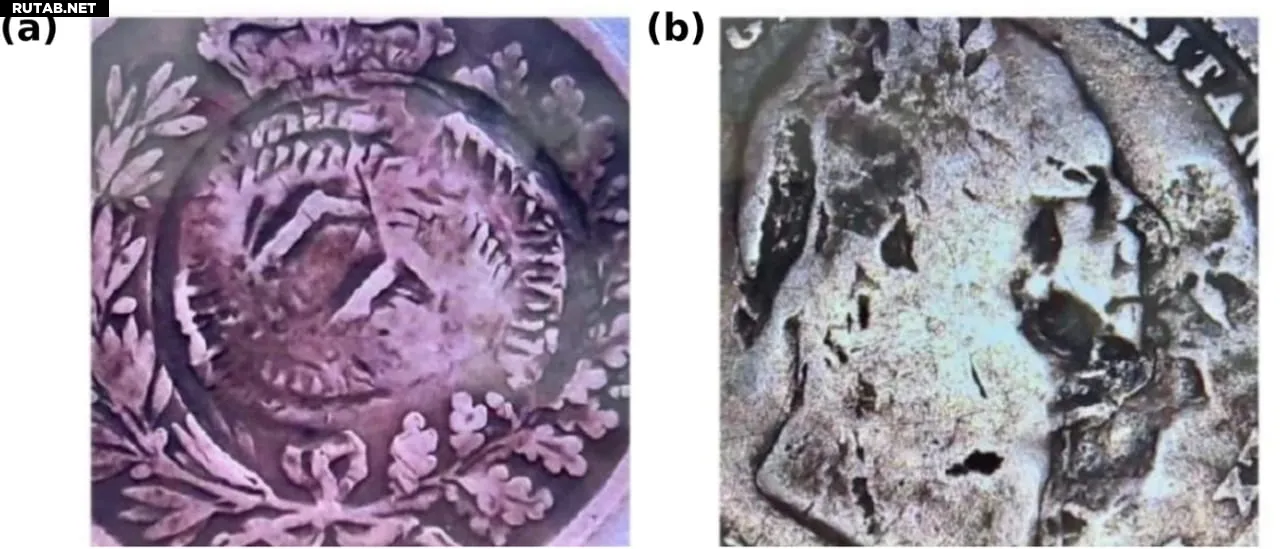

Макросъёмка показывает локальную деформацию в центре на обеих сторонах монеты. Фото: Ikraam, A., NPJ Heritage Science (2026)

Результаты указывают на серьёзную аномалию при чеканке. Деформация сосредоточена в центральных частях монеты, тогда как большие участки обода и гуртовой насечки остаются относительно хорошо сохранившимися.

Трёхмерные измерения поверхности выявили крутостенные впадины, приподнятые плечи и террасовидные участки в повреждённых зонах. В нескольких областях также видны структуры наложенного смещения, связанные с сильным сжатием.

Повреждённая область на аверсе показывает около 0,75 миллиметра вертикального рельефного перепада. Измерения шероховатости поверхности также зафиксировали значения около 67 микрометров для Sa и 82 микрометров для Sq в повреждённой зоне.

Эти закономерности отличаются от постепенного сглаживания поверхности, ожидаемого при длительном обращении. Они также отличаются от потери материала, обычно связанной с коррозией.

Химические тесты дали дополнительную информацию о поверхности монеты. Сканирующая электронная микроскопия с энергодисперсионной рентгеновской спектроскопией обнаружила богатую серебром серебряно-медную основу в относительно неповреждённых областях.

Повреждённые участки показали более низкие измеренные уровни серебра и более высокие уровни меди. Исследователи также обнаружили углерод, кислород, алюминий, кремний, фосфор, серу, хлор, калий, кальций и железо.

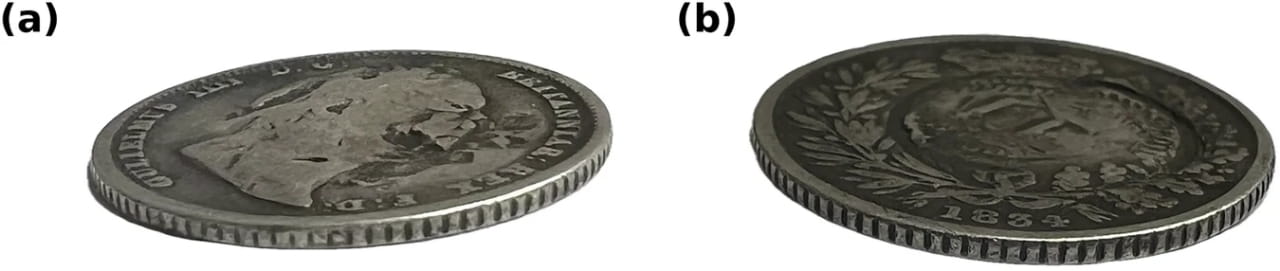

Наклонные виды показывают сохранившиеся особенности обода и гурта, несмотря на сильную деформацию в центре. Фото: Ikraam, A., NPJ Heritage Science (2026)

Эти элементы соответствуют продуктам коррозии и загрязнению поверхности, попавшим в механически нарушенные впадины. Химические изменения объясняют часть состояния поверхности, но не объясняют необычную форму монеты.

Физическая геометрия даёт самую сильную подсказку. Большие части центрального поля подверглись значительному смещению, тогда как некоторые периферийные особенности сохранились гораздо лучше.

Поэтому исследование склоняется к многократному сжатию под высоким давлением при хотя бы частичном боковом ограничении. Авторы связывают эту картину со сбоем при чеканке, а не с обычным повреждением от обращения.

Находка значима потому, что серьёзные ошибки чеканки на монетах из драгоценных металлов обычно устранялись при проверке. Неудачные экземпляры часто отправляли обратно на переплавку, а не в обращение.

Сохранившийся экземпляр 1834 года может поэтому хранить свидетельство кратковременного аномального события внутри раннего механизированного монетного процесса.

Сначала исследователи изучили изображения высокого разрешения и рассмотрели несколько возможных причин, включая износ от обращения, коррозию, более поздние механические повреждения, сжатие с ограничением после чеканки и деформацию во время исходного процесса штамповки.

Вычислительные инструменты, включая большие языковые модели, помогли организовать наблюдения и сравнить возможные объяснения. В исследовании лабораторные измерения отделили от этого раннего этапа рассуждений.

Независимые измерения были заказаны в Центре экспериментальных технологий Брунельского университета Лондона и в Оксфордской службе характеризации материалов Оксфордского университета.

Лабораторные результаты затем дали физические доказательства для проверки ранних гипотез. Вычислительные инструменты не производили измерения и не определяли окончательную интерпретацию.

Исследование также представляет более широкий метод для изучения необычных исторических металлических объектов. Когда внешний вид объекта не показывает ясно, произошло ли повреждение при изготовлении или позже, картографирование поверхности и анализ материалов позволяют разделить возможные причины.

Для этого шестипенсовика объединённые химические, микроскопические и трёхмерные данные указывают на серьёзную аномалию при чеканке. Деформированная монета поэтому сохраняет редкую физическую запись неудачного события в раннем механизированном британском монетном производстве.

Источник: archaeologymag.com
