Intel представила концепцию экстремальных чиплетных процессоров размером со смартфон

Компания Intel продемонстрировала технологию для создания многочиплетных процессоров, которые могут быть в 12 раз больше самых крупных современных ИИ-чипов, превосходя планы TSMC. Концептуальный дизайн включает до 16 вычислительных ядер и 24 стека памяти HBM5.

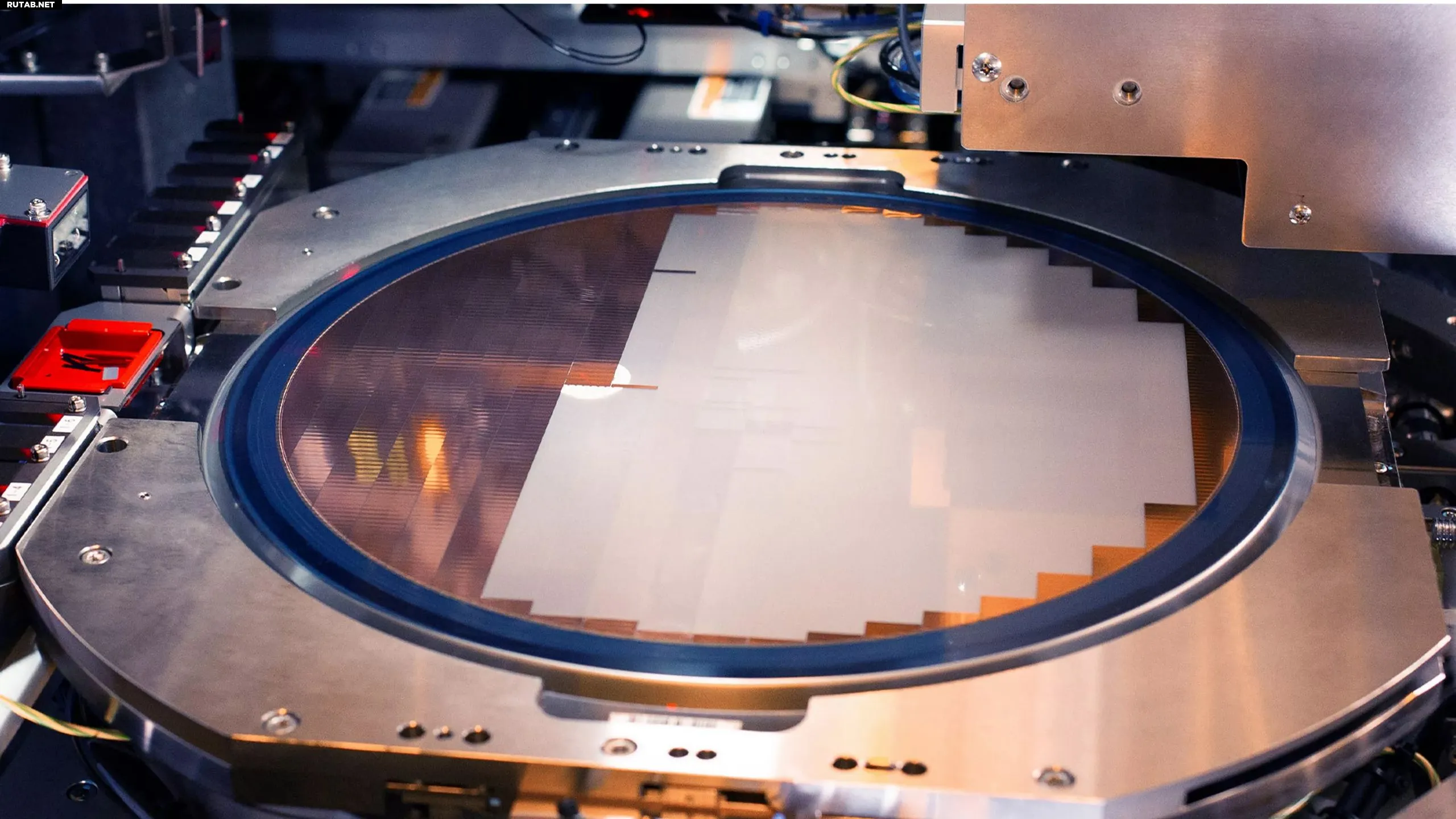

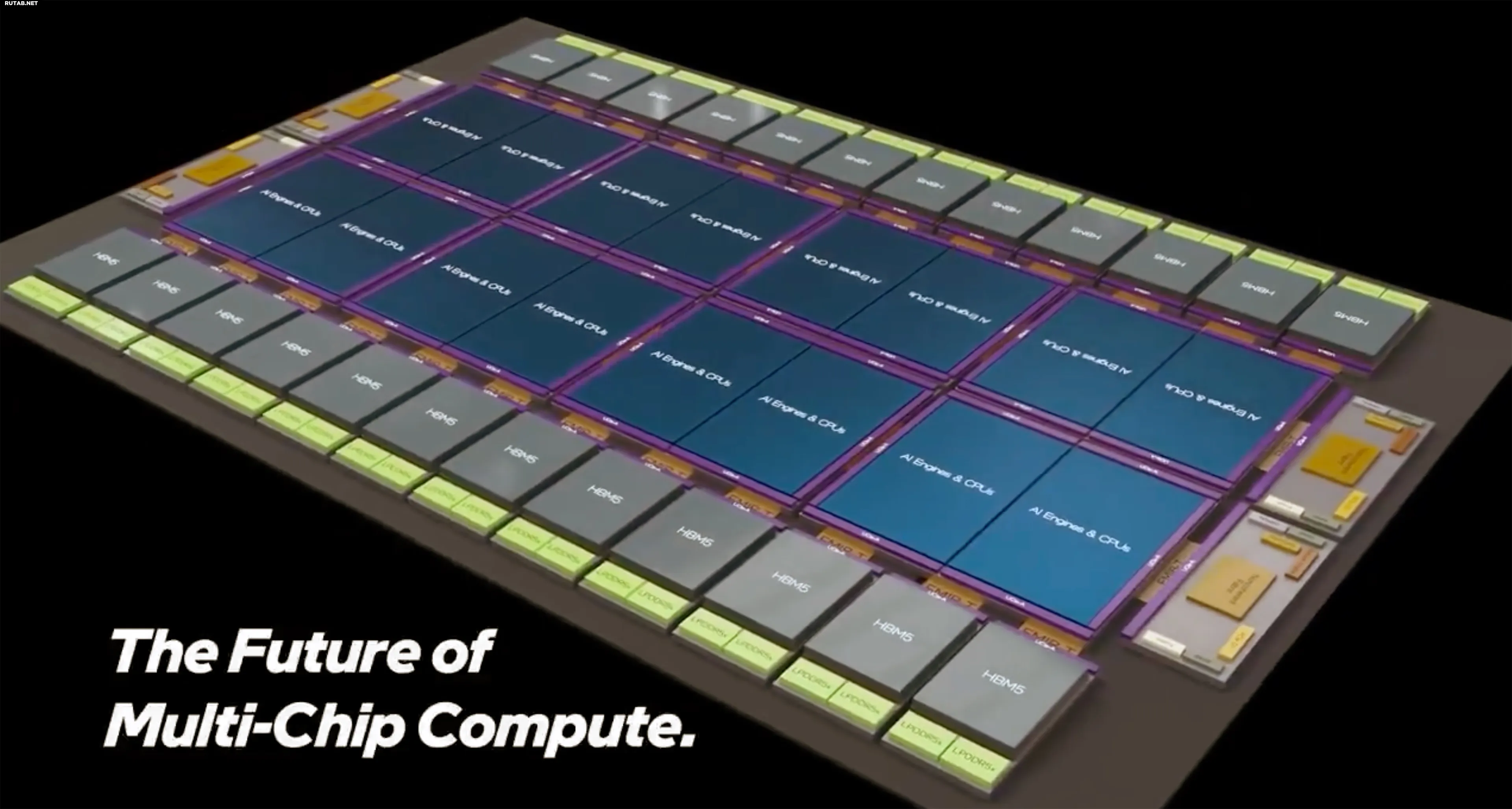

Концепция, представленная Intel Foundry, предполагает создание процессорного модуля размером с мобильный телефон (площадью до 10 296 мм²). В его основе лежит архитектура, объединяющая 16 крупных вычислительных элементов, изготовленных по перспективному техпроцессу 14A (1,4 нм), и восемь базовых кристаллов на 18A (1,8 нм).

Для вертикального соединения чиплетов используется передовая технология Foveros Direct 3D, а для связи между базовыми кристаллами и модулями памяти HBM5 — улучшенная версия EMIB-T. Пакет также может включать поддержку PCIe 7.0, оптические интерфейсы и другие ускорители.

От передовых соединений до системной сборки и тестирования — Intel Foundry обеспечивает масштаб и интеграцию, необходимые для платформ следующего поколения.

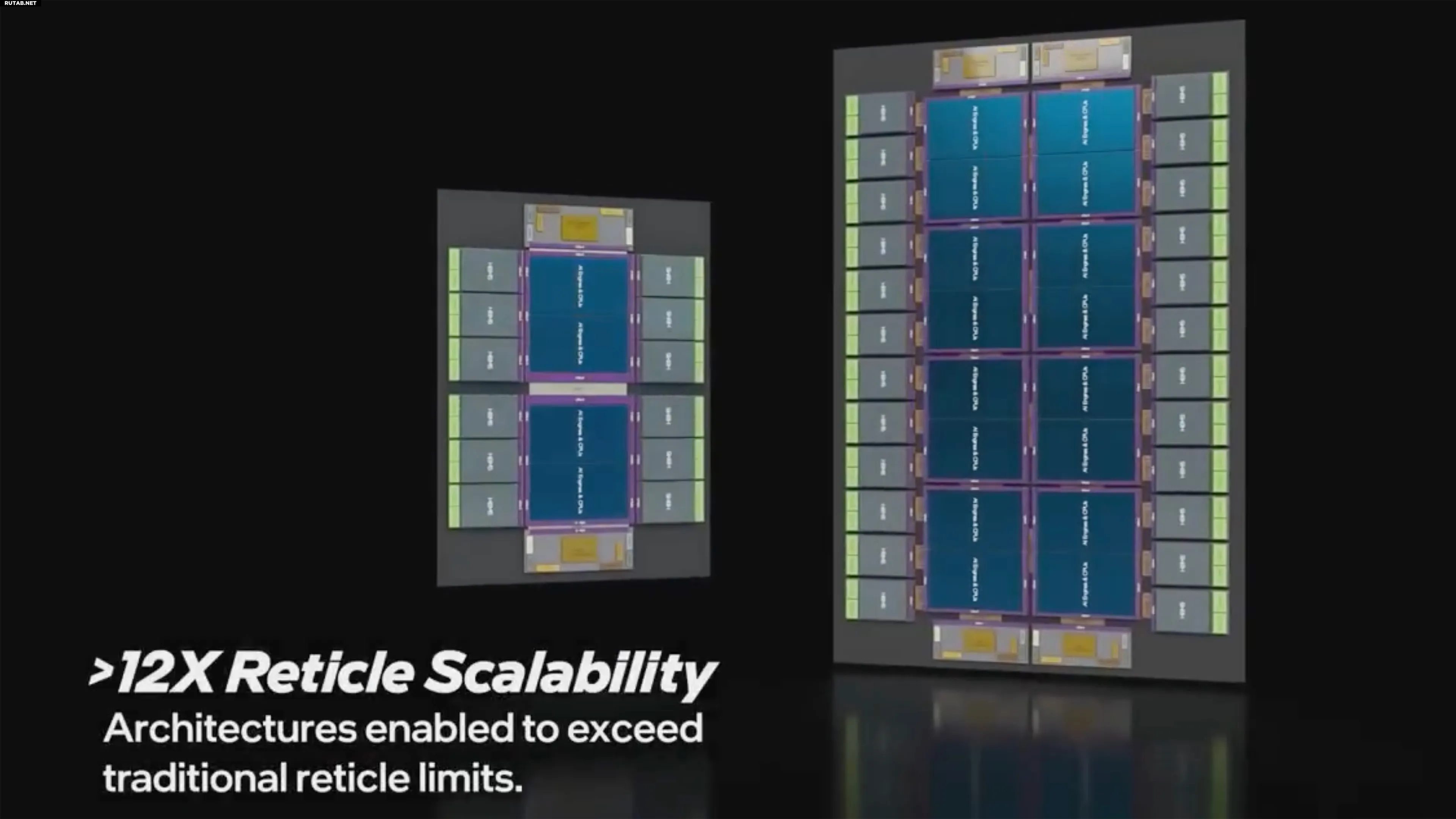

В опубликованном видео показаны две концепции: «среднего масштаба» с 4 вычислительными ядрами и 12 стеками HBM, и «экстремальная» с 16 ядрами и 24 стеками памяти. Даже первая из них является очень продвинутой по современным меркам.

Реализация экстремального дизайна, по прогнозам, может стать возможной к концу этого десятилетия, когда Intel отладит технологии упаковки Foveros Direct 3D и освоит производственные узлы 18A и 14A. Это позволит компании конкурировать с TSMC, которая также планирует предложить клиентам решения интеграции размером с пластину к 2027–2028 годам.

Главными вызовами для создания таких процессоров станут вопросы питания, охлаждения и механической надёжности огромных модулей, которые не должны деформироваться при нагреве.
