RTX 4090 с 48 ГБ видеопамяти оказалась «мертва» после неудачного ремонта

Недавно мы рассказывали о двух успешных случаях ремонта видеокарт — оживлении «мертвой» RTX 5090 и RX 7800 XT. Однако не менее поучительными бывают и истории с противоположным исходом. Канал Northwest Repair столкнулся именно с таким случаем, когда модифицированная RTX 4090 с увеличенным до 48 ГБ объемом памяти оказалась безнадежно повреждена.

На стол к специалисту Тони попала нестандартная RTX 4090 с редкой печатной платой на 48 ГБ памяти. Владелец карты уже пытался починить ее самостоятельно, подав на плату напряжение 21 В с силой тока 21 А. Результат, как легко догадаться, оказался плачевным. Эта модифицированная версия имела вдвое больше памяти, чем стандартная RTX 4090, но страдала от проблем с охлаждением и дешевыми компонентами питания. Позже Тони назвал такие 48-гигабайтные карты «ненадежными».

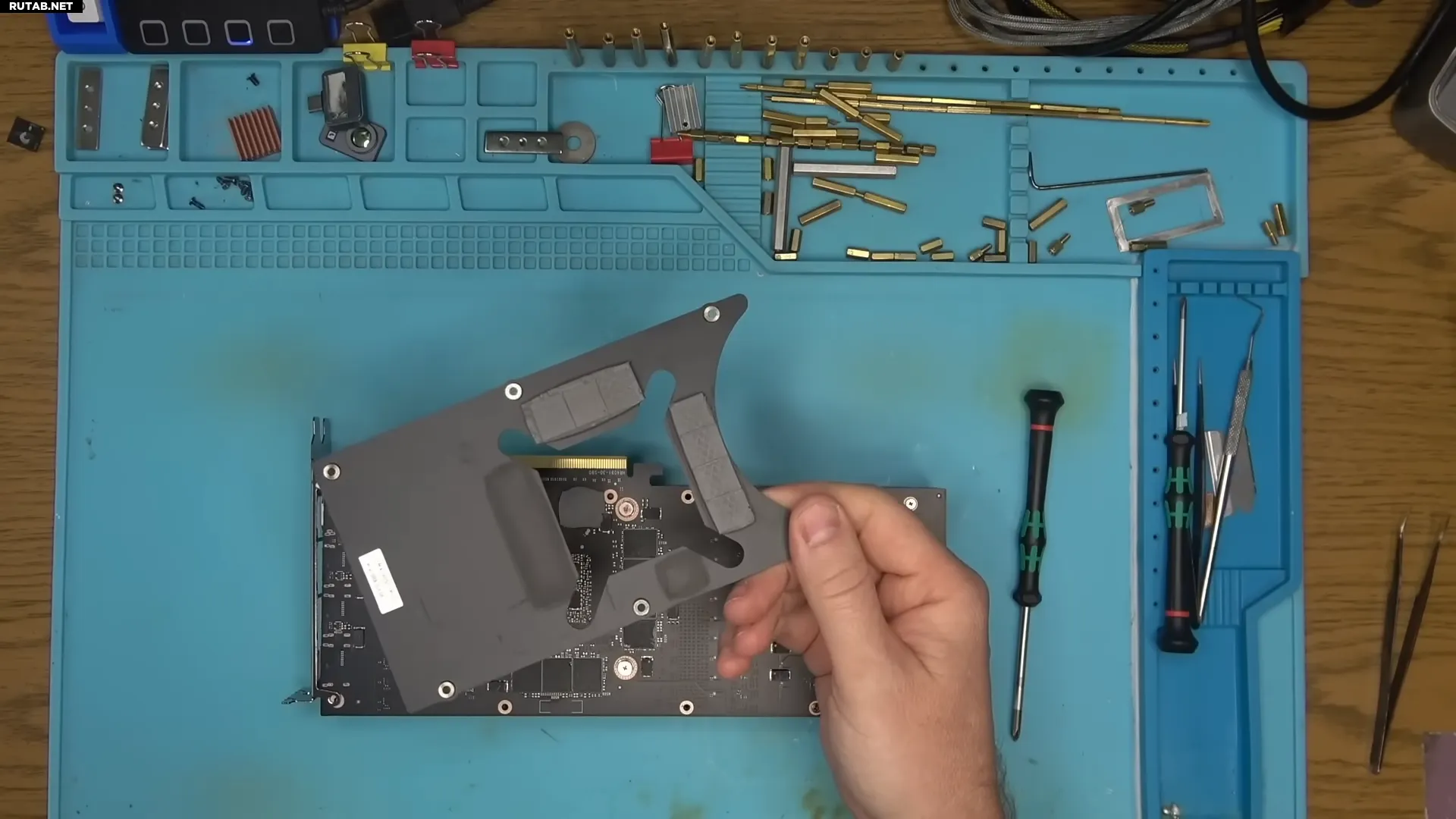

При разборке сразу бросилось в глаза ужасное охлаждение чипов памяти на обратной стороне платы — они едва держались на хлипком кронштейне. Кабели вентиляторов были пережаты, что говорило о небрежном обращении или поспешных попытках ремонта. Тесты мультиметром показали короткое замыкание на шинах питания 12 В, 1,8 В и 1,2 В. Плата была буквально «поджарена».

Изображение: northwestrepair on YouTube

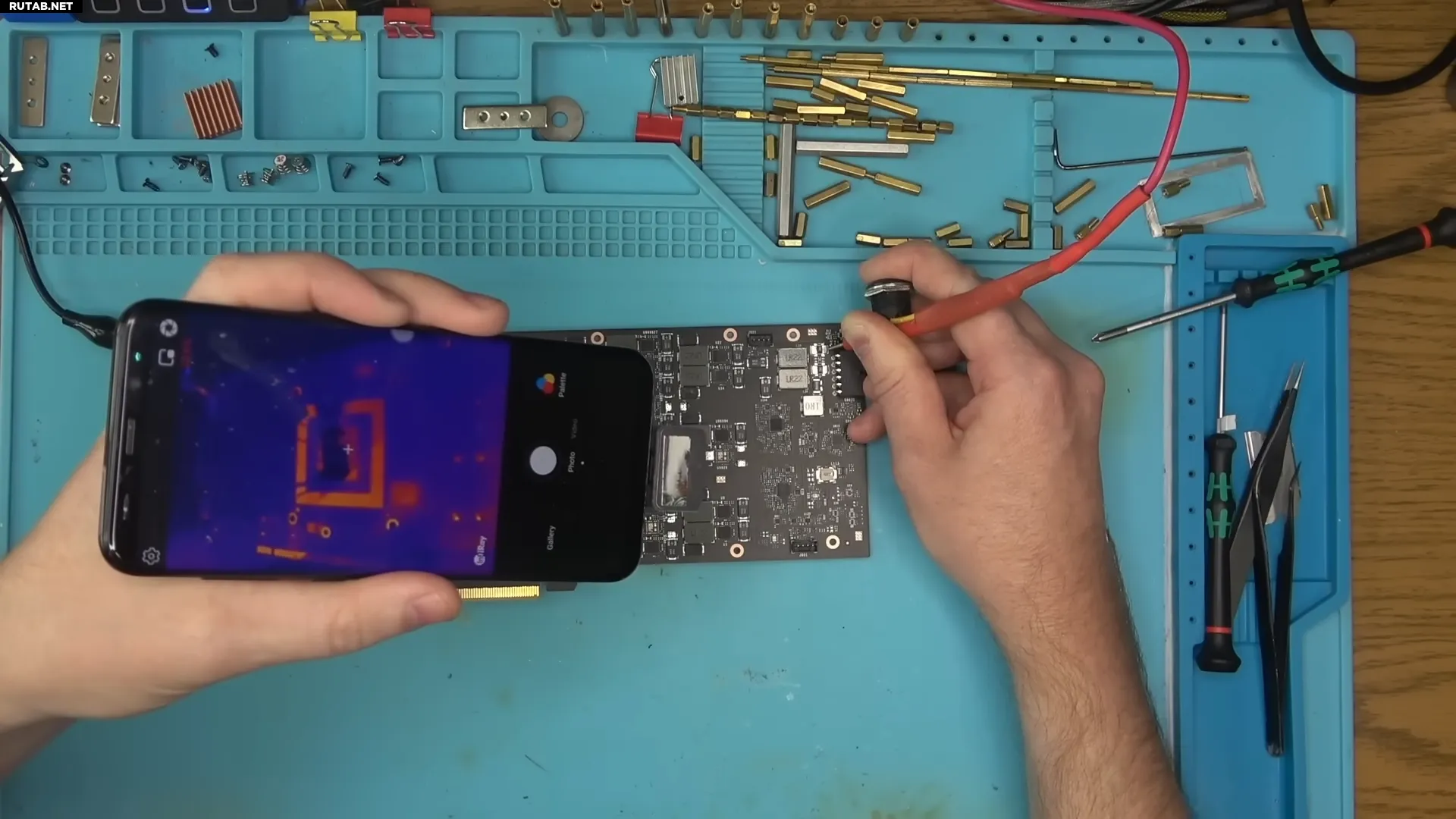

Термография и осторожная подача низкого напряжения прояснили ситуацию: один из чипов памяти буквально светился от нагрева, что явно указывало на его перегрев. На GPU также обнаружились горячие точки, свидетельствующие о внутренних замыканиях. Дальнейшая диагностика выявила главного виновника — вышедший из строя MOSFET-транзистор в понижающем преобразователе. Вместо снижения напряжения до безопасных 1-1,8 В он пропустил полные 12 В прямо в память, что привело к перегоранию нескольких чипов и повреждению графического процессора.

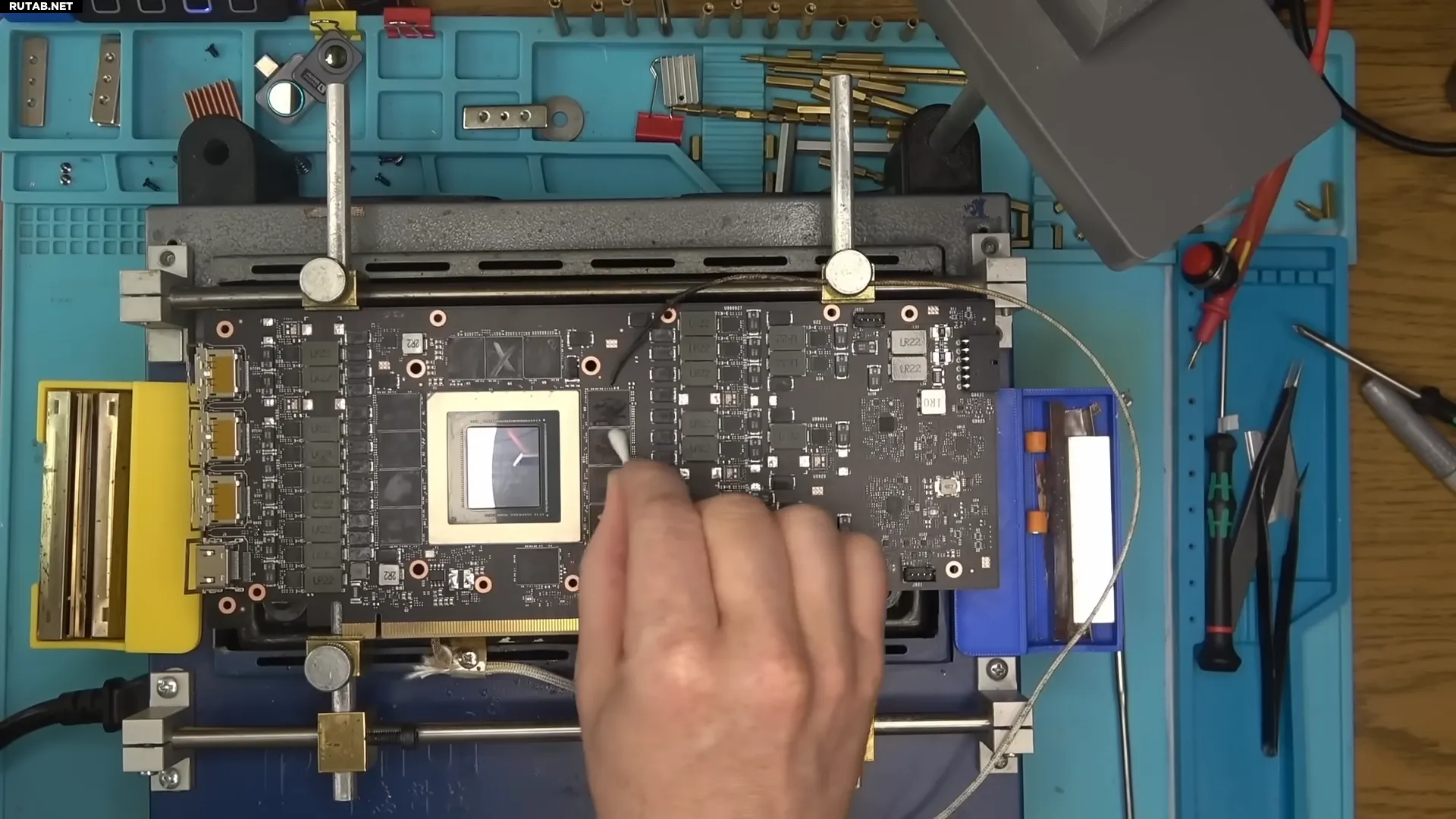

Удаление неисправного транзистора устранило замыкание на 12 В, но проблема с памятью осталась. Даже после демонтажа нескольких чипов ситуация не улучшилась — повреждения оказались слишком обширными, а GPU, скорее всего, тоже вышел из строя. Дополнительные тесты подтвердили худшие опасения: карту уже не спасти.

Изображение: northwestrepair on YouTube

В исправной видеокарте питание от PCIe-слота и разъемов сначала проходит через набор MOSFET-транзисторов и катушек индуктивности, которые понижают напряжение до безопасных уровней для разных компонентов платы. Если же MOSFET выходит из строя, этот баланс нарушается, и 12 В подаются напрямую на элементы, рассчитанные на 1-1,8 В, мгновенно выводя их из строя.

В итоге эта RTX 4090 превратилась в груду дорогостоящего металлолома. Теоретически ее можно было бы восстановить, заменив транзистор, чипы памяти и GPU, но стоимость такого ремонта приблизилась бы к цене новой карты. Эта история стала предостережением для тех, кто экспериментирует с высоким напряжением и некачественными модификациями. В лучшем случае эта карта теперь может служить лишь донором запчастей.

Обычно мы пишем об успешных ремонтах, но этот случай наглядно показывает, когда стоит остановиться. Карта, вероятно, еще подлежала бы восстановлению, если бы не экстремальные модификации и неудачные попытки починки. Многократные нагревы, скорее всего, деформировали плату, окончательно уничтожив шансы на восстановление. Дорогостоящий урок: эксперименты с топовым железом могут обойтись куда дороже, чем сама видеокарта.
