Мастер по ремонту видеокарт вскрыл безнадежно согнутую RTX 4090 с расплавленным коннектором

Ремонт сильно деформированной видеокарты быстро превратился из любопытного случая в настоящую историю ужасов. Мертвая видеокарта Nvidia RTX 4090 от Aorus оказалась на столе специалиста Northwest Repair. Изначально сообщалось о расплавленном коннекторе питания и «некоторых оторванных компонентах», но в процессе работы техник обнаружил так много проблем, что к концу видео карта была признана неремонтопригодной. Это редкий случай для этого опытного мастера. Давайте погрузимся в сложное путешествие по попытке починить видеокарту, буквально искривленную как при сколиозе.

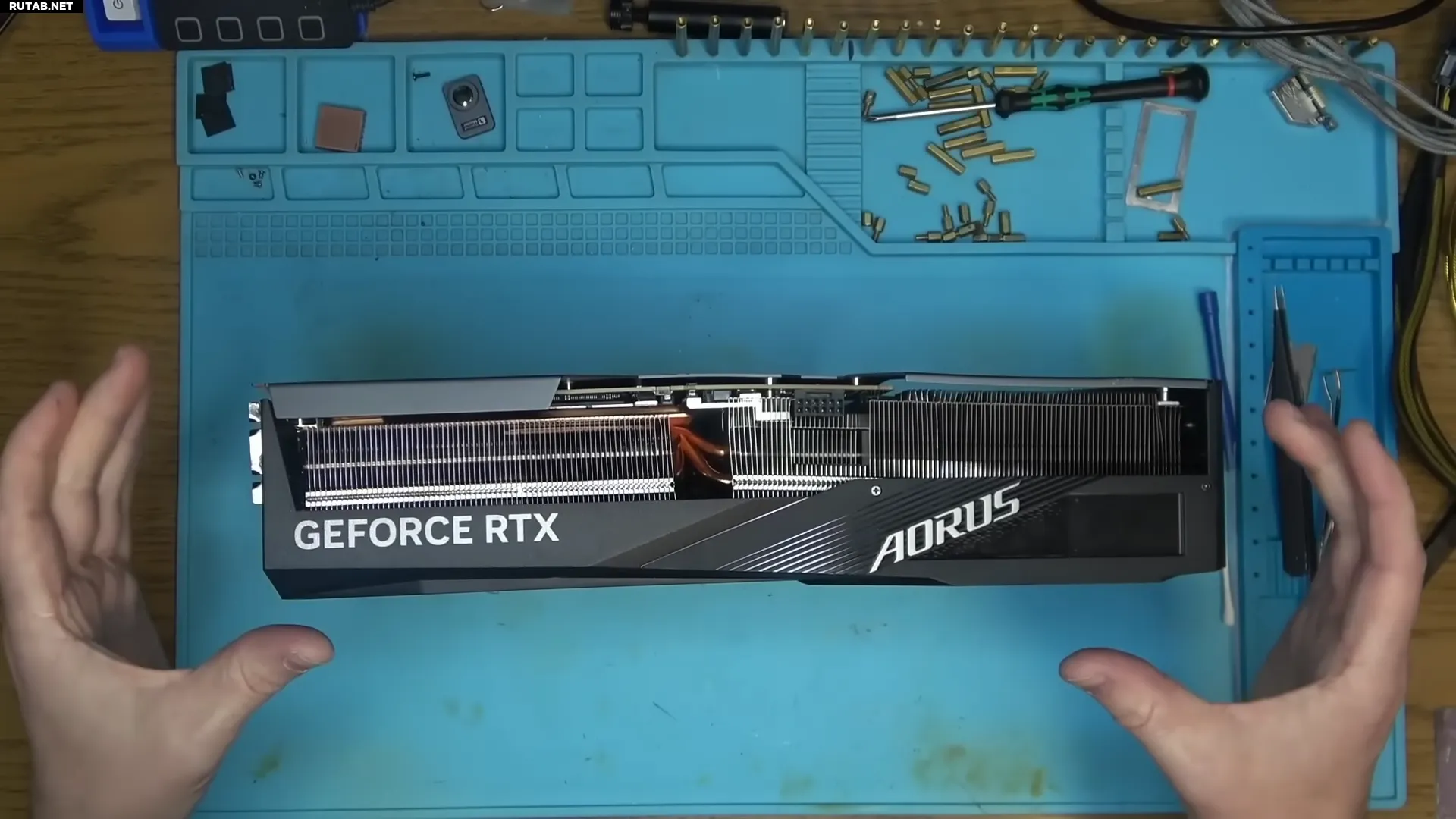

Плохие признаки начались сразу: карта была не просто кривой, а неестественно изогнутой. Задняя пластина была прикручена неоригинальными пластиковыми винтами и выглядела сильно потертой, будто карту бросали.

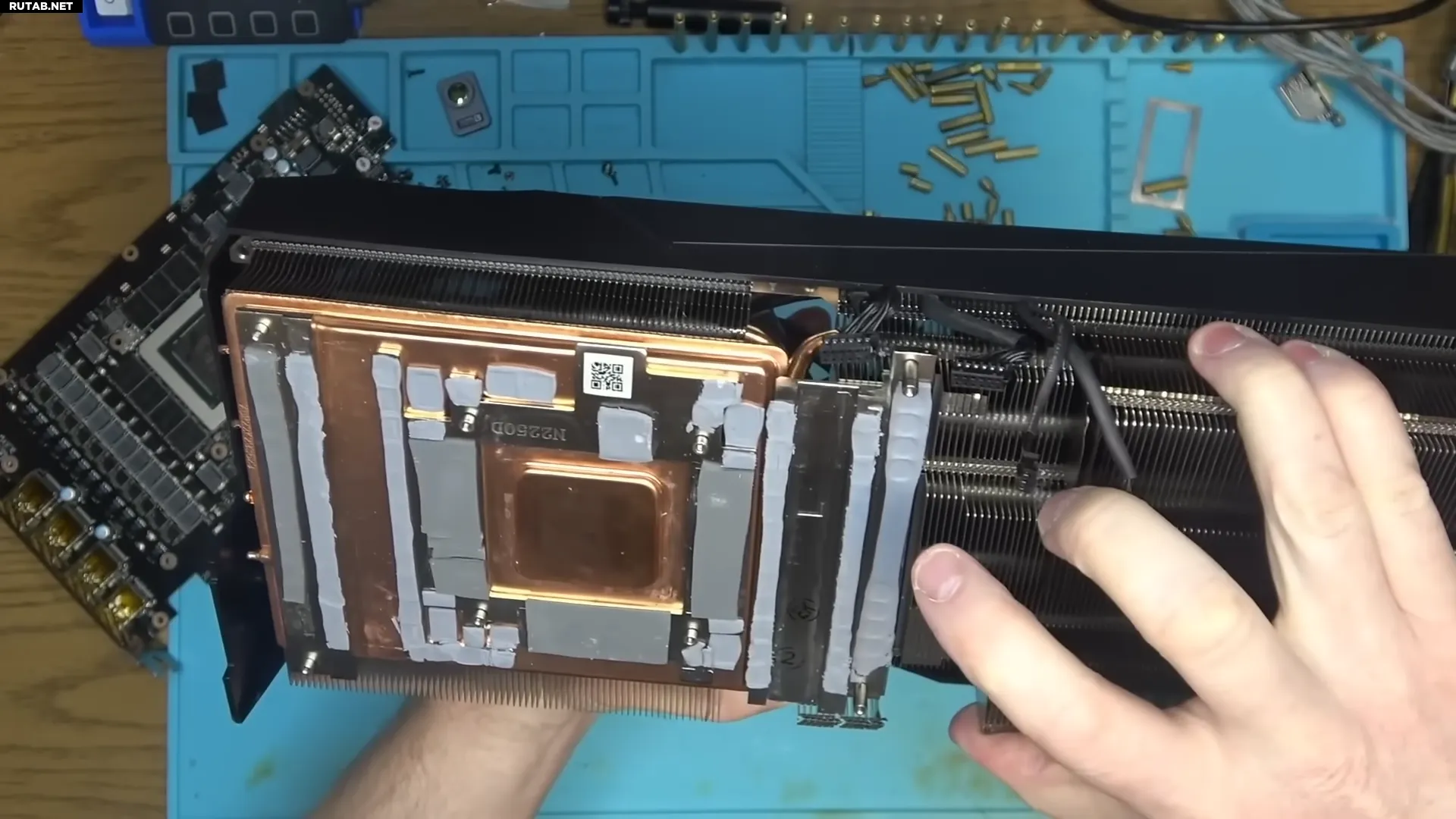

После разборки выяснилось, что сама печатная плата в целом прямая, а вот система охлаждения была настолько перекошена, что ведущий, Тони, просто сдался, пытаясь вернуть ей форму. Тепловые трубки были целы, но ребра радиатора отделились от паровой камеры, а термопрокладки даже не касались чипов видеопамяти и большинства MOSFET-транзисторов.

Изображение: northwestrepair on YouTube

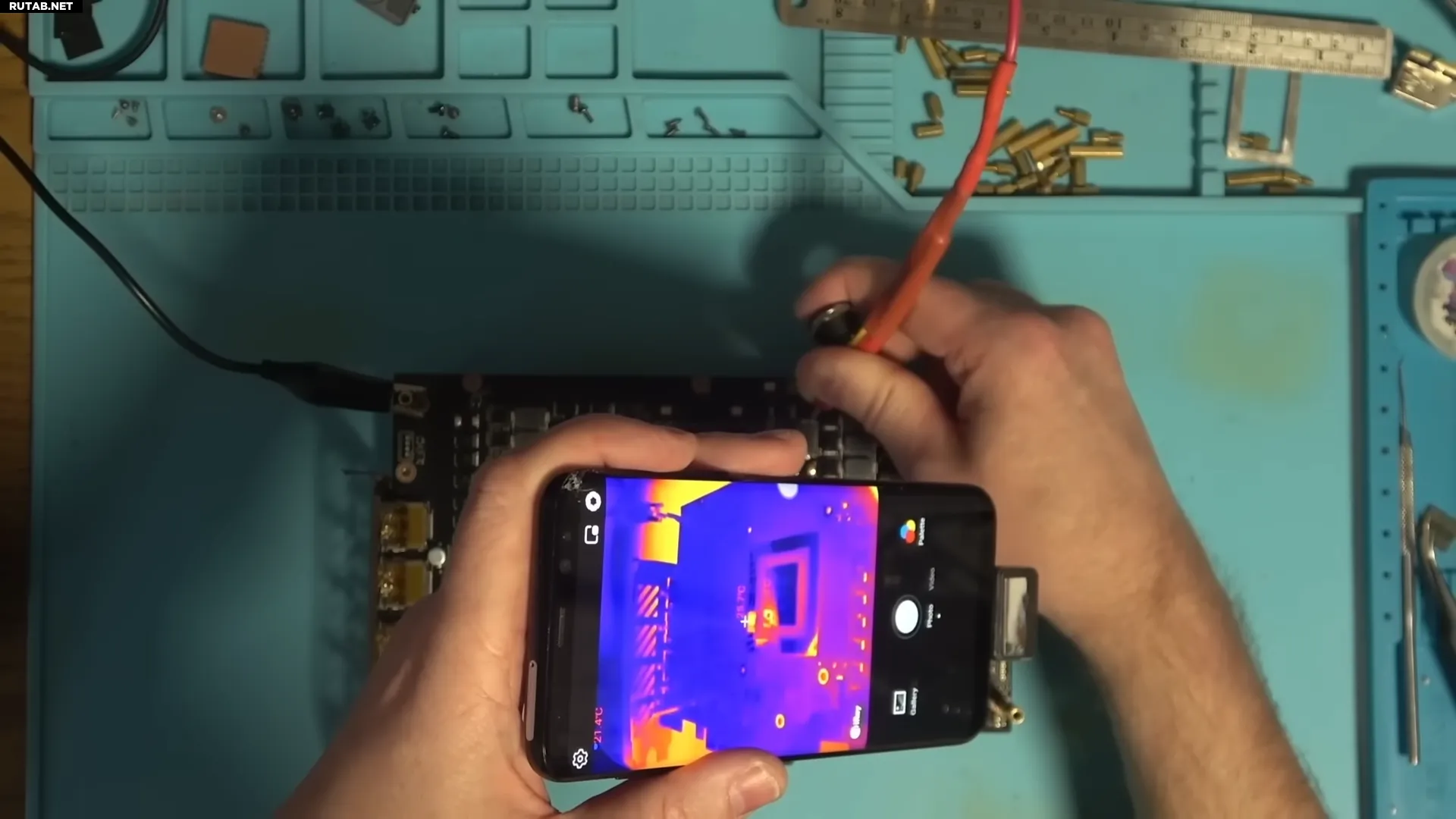

«К черту всё», — воскликнул опытный техник, переходя к тестированию самого графического процессора с помощью мультиметра. Обнаружилось короткое замыкание на шине 12В, шине 1.8В и на линиях памяти, при этом шины 5В и PEX, казалось, были в порядке. После подачи тока на шину 12В у него появилась первоначальная гипотеза. Под тепловизором он увидел нагрев в области чипов видеопамяти, что указывало на то, что напряжение 12В замкнуло на память и, вероятно, пошло дальше, «поджарив» другие компоненты. Проверка сопротивления самого ядра, однако, подтвердила, что оно не замкнуто, так что надежда еще была.

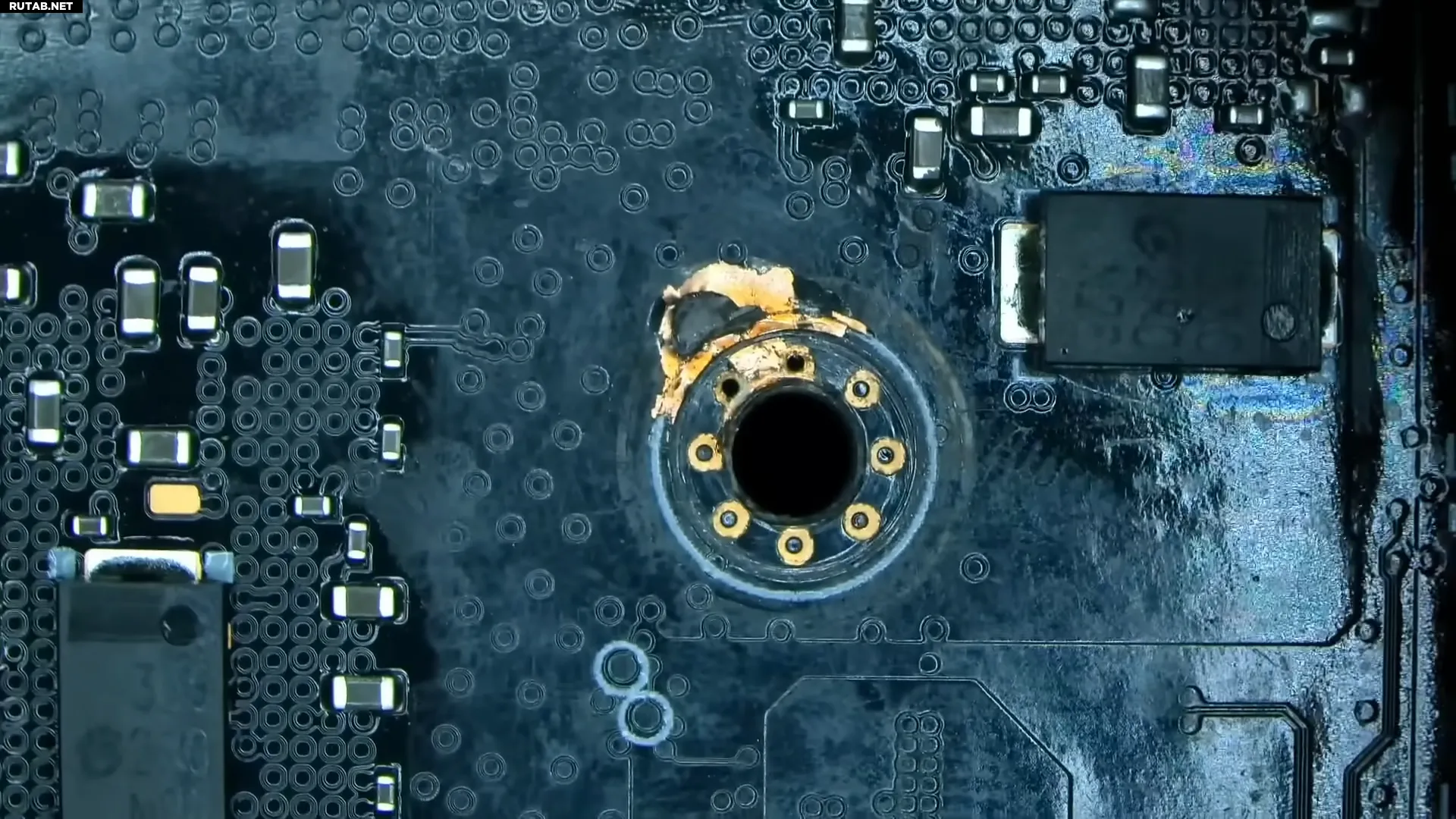

Под микроскопом он обнаружил, что карта уже ранее отправлялась по гарантии (RMA), так как находилась в плохом состоянии с кучей отсутствующих компонентов, но сначала ничего особенно ужасного не бросалось в глаза — за исключением следов шлифовки возле одного из крепежных отверстий, намекавших, что там по какой-то причине использовали бормашину Dremel.

Изображение: northwestrepair on YouTube

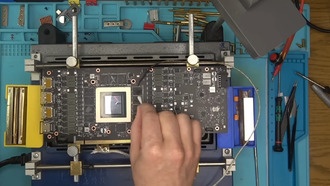

Затем был удален подозрительный модуль видеопамяти, но короткое замыкание сохранилось, что подтвердило гипотезу: напряжение 12В дошло до всей шины памяти, вероятно, выведя из строя все чипы VRAM в процессе. Тони заземлил шину памяти, чтобы стабилизировать ее, прежде чем подать больший ток и посмотреть, что еще вызывает проблемы. Подача 5 ампер заставила силовой каскад SIC653A раскалиться докрасна, что указывало на его отказ, который и позволил напряжению 12В дойти до памяти. Удаление этого MOSFET-транзистора устранило короткое замыкание, и после его замены на новый с донорской платы мастер провел тест снова.

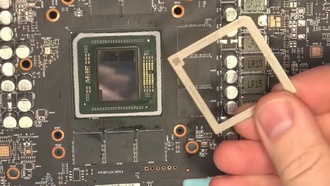

Короткое замыкание на всех шинах исчезло, кроме памяти. Тони снова подал несколько ампер на VRAM, и, как и ожидалось, графическое ядро начало нагреваться, что подтвердило ужасный вывод. Он провел не ремонт, а вскрытие, поскольку напряжение 12В прошло через чипы памяти и в конечном итоге достигло ядра, «поджарив» его в процессе.

Вам может быть интересно, почему изначально оно выглядело «нормально». Все дело в том, что тест на сопротивление показывает только очевидные короткие замыкания; только когда подается реальный ток, электрически поврежденное графическое ядро не выдерживает и подтверждает свою смерть.

Изображение: northwestrepair on YouTube

Тони признает, что ему не нужно было делать все это, и что воскрешение этой карты в ее состоянии было бы не чем иным, как чудом. Обнаружить мертвое ядро было невозможно без предварительной замены MOSFET-транзистора, которая устранила короткое замыкание на шине 12В и подтвердила, что остальная часть карты не подлежит восстановлению. Это рутинная часть ремонта электроники и обычное дело при попытке починить такое чувствительное оборудование, как видеокарты.

ИИ: Этот случай наглядно демонстрирует, насколько хрупкими могут быть современные высокопроизводительные видеокарты и как одна проблема может по цепочке вывести из строя всю систему. Покупка б/у флагманских моделей, особенно без проверки, всегда связана с высоким риском получить именно такой «труп» карты, который уже ничто не спасет.
