Коллекционер создал сверхдетальный снимок кристалла легендарного процессора Intel 8008

Коллекционер процессоров поделился невероятно детализированными снимками знакового процессора Intel 8008. Энтузиаст, известный под ником CPU Duke, всерьёз увлёкся микроскопией процессоров и создал детальный снимок кристалла i8008, тщательно совместив 216 отдельных микроснимков.

В своём треде CPU Duke объясняет, что исследуемый чип был любезно предоставлен компьютерным музеем ENTER Technikwelt в Золотурне, Швейцария. Музей попросил коллекционера создать снимки кристалла этого процессора начала 1970-х годов.

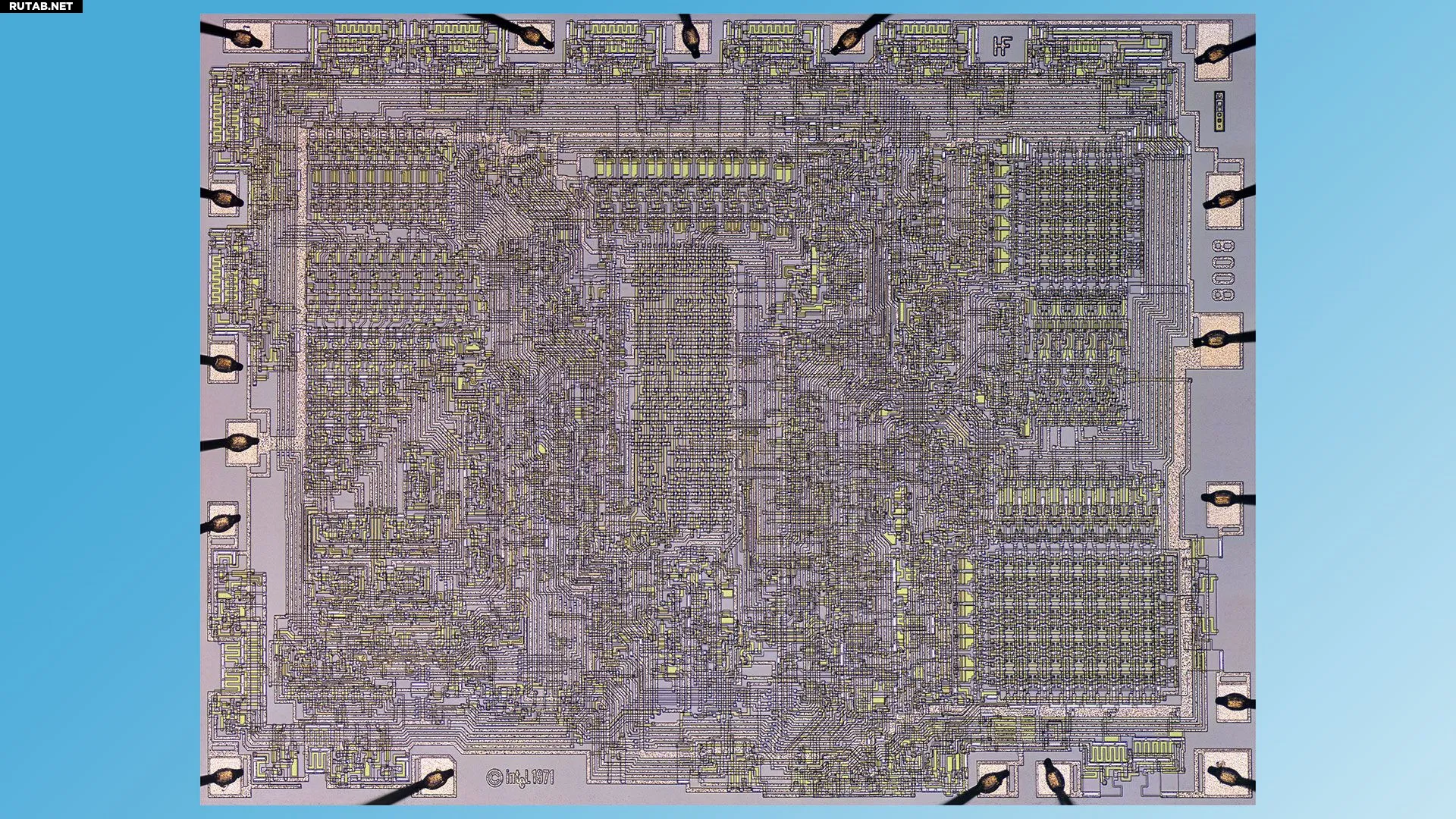

Это 8008, первый 8-битный процессор Intel... Я собрал 216 отдельных снимков с микроскопа, чтобы получить это высокодетализированное полотно кристалла 1971 года.

Важность Intel 8008

Intel 8008 стал вехой в развитии — это был первый 8-битный микропроцессор компании. Он был разработан в 1971 году практически той же командой, что создала i4004, а выпущен в апреле 1972 года. Данный экземпляр был произведён по 10-микронной PMOS-технологии на Барбадосе. CPU Duke подтвердил, что этот процессор действительно был изготовлен в островном государстве Карибского бассейна, где у Intel был сборочный завод до 1986 года.

Создание снимка кристалла

Процесс создания снимка кристалла такого чипа начинается с небольшой «пытки» кремнием. CPU Duke показывает точный момент, когда он «вскрыл» процессор с помощью лезвия отвёртки. Перед этим он выпрямил выводы DIP-корпуса, чтобы поместить его в пресс, а затем нагрел корпус процессора примерно до 600 градусов Цельсия. После вскрытия кремния настало время подготовить оборудование для съёмки.

Время Хэллоуина — время вскрытия! Разумеется, в процессе не пострадали ни люди, ни животные... только давно забытая интегральная схема, открывшая драгоценный 8-битный кристалл... скоро будет больше.

Первым шагом в съёмке было создание нескольких макроснимков для общего обзора вскрытого кристалла. Затем коллекционер провёл более детальное исследование i8008 с помощью «стереомикроскопа Wild/Leica с фотонасадкой». Для финального изображения энтузиасту пришлось подобраться намного ближе, что потребовало кропотливого совмещения 216 отдельных микроснимков.

Что показывает снимок кристалла

Даже без сильного увеличения некоторые детали i8008 уже достаточно чётко видны. Невооружённым глазом можно разглядеть 18 контактных площадок, соединяющих кристалл и разъём. Также легко читаются маркировки «Intel 1971», «8008» и «HF». Пара инициалов, как полагают, является данью уважения новому члену команды разработчиков i8008 — Хэлу Фрини. Фрини присоединился к команде i4004 для проектирования этого 8-битного процессора.

CPU Duke отмечает, что 10-микронная PMOS-структура настолько грубая, что «световая микроскопия всё ещё применима». При ближайшем рассмотрении коллекционер отмечает видимость структуры p-канального МОП-транзистора под металлической поверхностью. В частности, полупроводящий поликремний выглядит тёмно-зелёным, а непроводящий — ярко-зелёным на некоторых снимках световой микроскопии.
