Энтузиаст создал самую детальную фотографию процессора Intel 8008 из 216 снимков

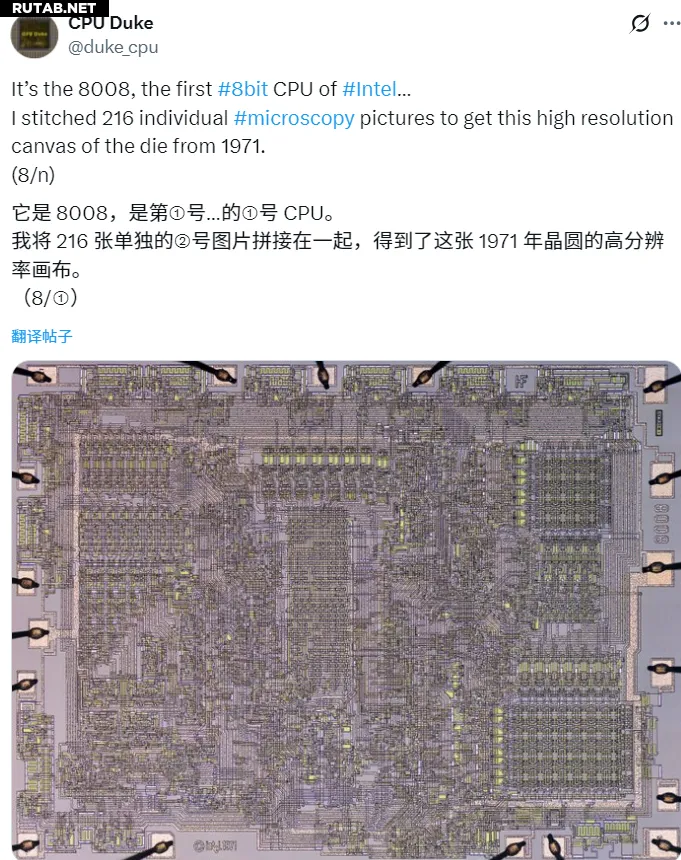

Энтузиаст под ником CPU Duke создал самую детальную и чёткую фотографию кристалла легендарного процессора Intel 8008, объединив 216 отдельных микрофотографий.

Коллекционер процессоров потратил значительные усилия, чтобы тщательно выровнять и объединить 216 отдельных снимков, создав эту знаковую микрофотографию раннего ЦПУ.

Intel 8008 имеет важное значение в истории компьютеров — это был первый 8-битный микропроцессор Intel, разработанный той же командой, что создала i4004, в 1971 году и выпущенный в апреле 1972 года.

Исследуемый чип был предоставлен компьютерным музеем ENTER Technikwelt из Золотурна (Швейцария). Перед началом съёмки потребовалось вскрыть корпус процессора.

После вскрытия CPU Duke сначала сделал несколько макрофотографий для общего обзора, а затем провёл более детальное исследование с помощью стереомикроскопа Wild/Leica с фотоприставкой.

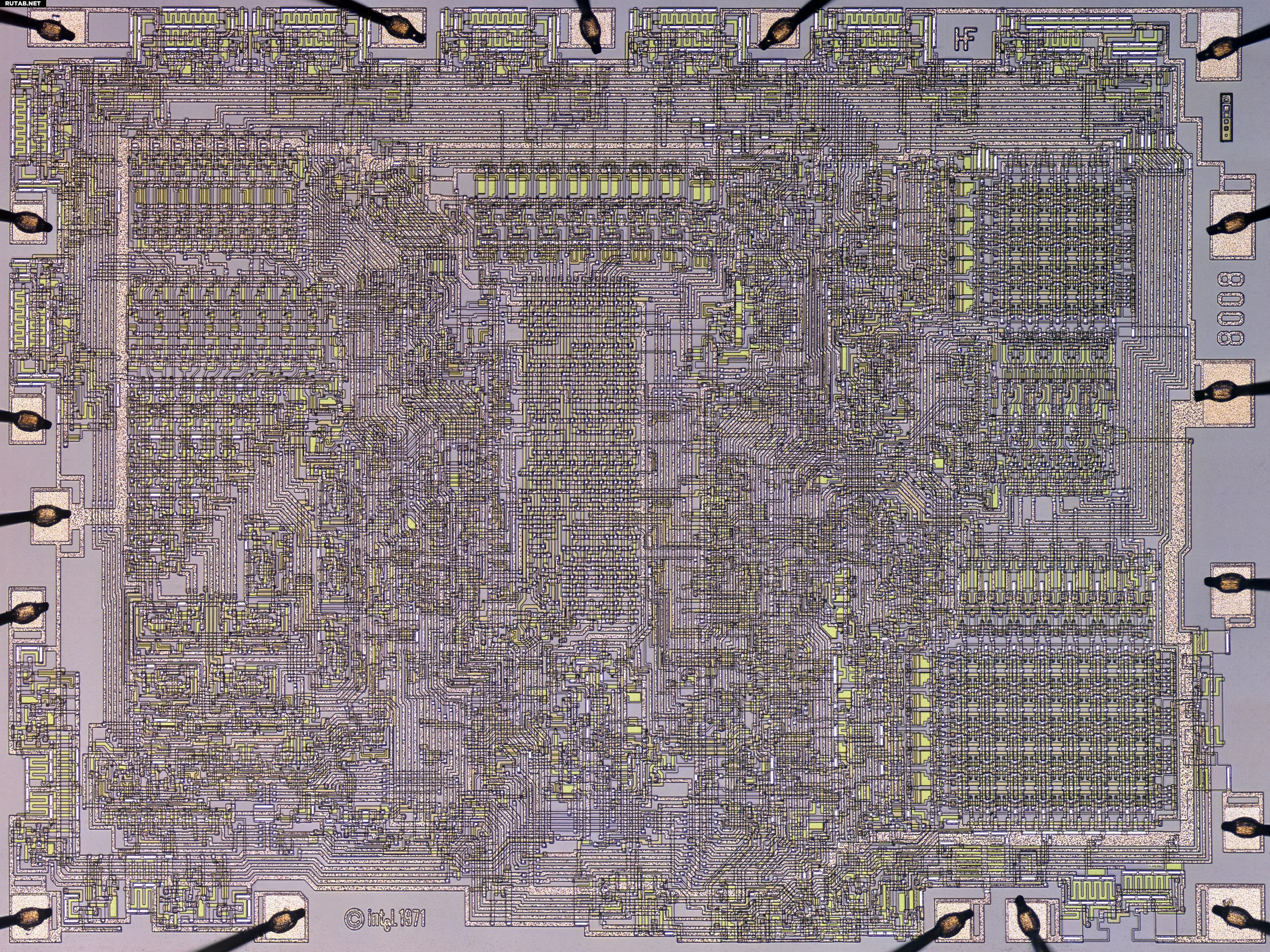

Для создания финального изображения с невероятной детализацией энтузиаст использовал профессиональное оборудование для съёмки с близкого расстояния и потратил много времени на выравнивание и объединение 216 отдельных микрофотографий.

Исследуемый образец i8008 был изготовлен по 10-микронной PMOS-технологии, а место производства было идентифицировано как Барбадос, где у Intel до 1986 года находился сборочный завод.

CPU Duke отметил, что из-за крупных размеров 10-микронных PMOS-структур «оптическая микроскопия всё ещё применима». Даже без сильного увеличения невооружённым глазом можно чётко разглядеть 18 контактных площадок чипа и разъёма, а также маркировки на кремнии: Intel 1971, 8008 и HF. Последняя является данью уважения Хэлу Фрини (Hal Freeny), члену команды разработчиков i8008.

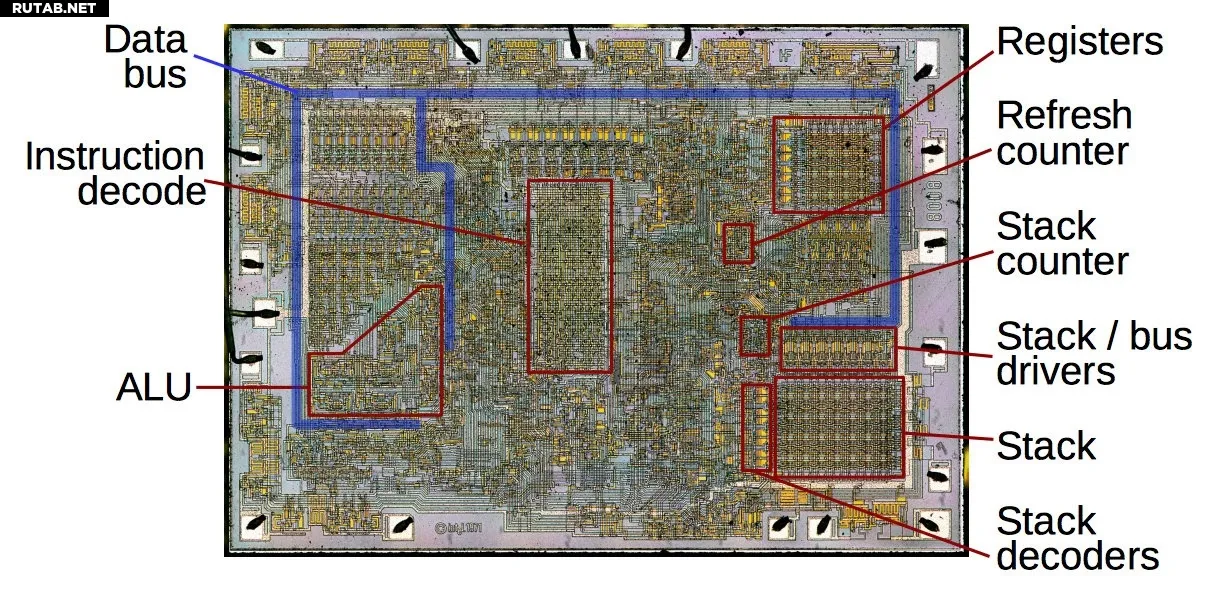

Хотя итоговое составное изображение чёрно-белое, сопоставление с ранним анализом чипа 8008, опубликованным Кеном Ширриффом (Ken Shirriff), позволяет энтузиастам идентифицировать области, соответствующие ключевым функциональным блокам: АЛУ, регистрам, счётчику стека, шине данных и другим.
