Intel представляет Tremont: новая 10-нм гибридная архитектура

Hardware

Ядра Tremont | Goldmont PlusЯдра Tremont | Goldmont PlusЯдра Tremont | Goldmont PlusЯдра Tremont | Goldmont PlusЯдра Tremont | Goldmont Plus

Сегодня Intel

Thumbnail: Intel«И́нтел» («Intel Corp.», МФА: [ˈɪntɛl ˌkɔːpə'reɪʃən]) — производитель электронных устройств и компьютерных компонентов (включая микропроцессоры, наборы системной логики (чипсеты) и др). Штаб-квартира — в Санта-Кларе (США, штат Калифорния). Википедия

Читайте также:AMD или Intel: какой процессор выбрать для жарки блинов?Intel представила процессоры Coffee Lake RefreshIntel Pentium Gold G5620 - бюджетный процессор с тактовой частотой 4,0 ГГцПоследние процессоры Intel Itanium будут отгружены в июле 2019 годаIntel против AMD - финансовые результаты за третий квартал

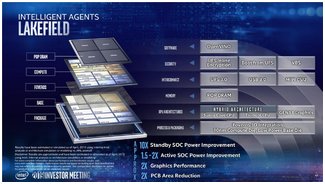

обнародовала детали про новую микроархитектуру Tremont, которая нацелена на использование в перспективных энергоэффективных решениях компании. Это значит, что Tremont можно назвать дальнейшим продолжением микроархитектур, которые используются в процессорах класса Atom. Но на данный момент прежде всего речь идёт относительно того, что 10-нм ядра Tremont наряду с Sunny Cove найдут применение в Lakefield — инновационных гибридных x86-процессорах, которые будут производиться c помощью технологии многокристальной 3D-компоновки Foveros и будут одновременно содержать вычислительные ядра различных типов.

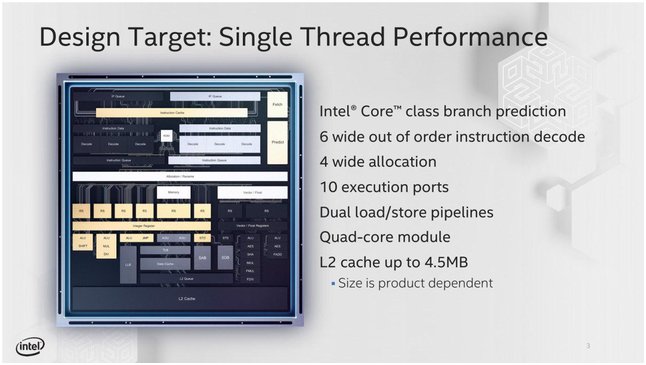

Информация про процессорные ядра Tremont была раскрыта на отраслевой конференции Linley Fall Processor Conference. Раньше Intel уже вскользь говорила об этой микроархитектуре в самом начале года, когда рассказывала о своих планах относительно Lakefield, но до нынешнего дня никакой подробной информацией про особенности Tremont мы не располагали. Известно было только то, что Lakefield получат в своё распоряжение одно быстрое ядро Sunny Cove (такие же ядра применят процессоры Ice Lake

Thumbnail: Ice LakeIce Lake — кодовое имя семейства процессоров фирмы Intel 10-го поколения, на микроархитектуре Sunny Cove. Чипы изготавливаются на технологическом процессе 10 нанометров. Семейство Ice Lake — последователь малочисленной мобильной линейки Cannon Lake, чипы которой также изготавливались по норме 10 нанометров, но не имели рабочего встроенного графического ядра. По планам Intel, продукция на Ice Lake появится к концу 2019 года (в мобильном сегменте; настольных процессоров можно ждать лишь в 2021 году). Википедия

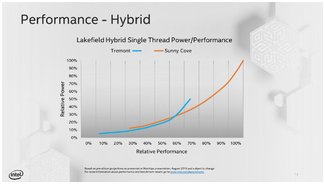

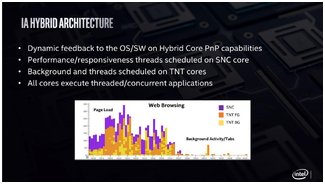

) и четыре энергоэффективных ядра Tremont, что в сумме позволит построить гибкую, производительную и экономичную платформу.

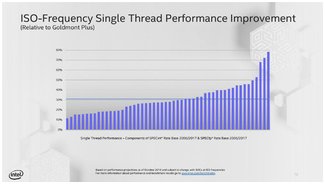

Подробные технические характеристики для процессоров Lakefield остаются неизвестны. Сегодня речь идёт только о принципах работы одной их составляющей части — ядер Tremont, которые кроме Lakefield в перспективе будет можно встретить во множестве разных применений: в недорогих и энергоэффективных PC, к примеру, в хромбуках или системах NUC, в сетевом оборудовании, в устройствах Интернета вещей и проч. Как планируется, тепловыделение ядер Tremont будет составлять от 0,5 до 2,0 Вт, при том, что они предложат приблизительно на 30 % лучшую производительность на такт (IPC) в сравнении с Goldmont Plus (в соответствии результатам бенчмарков SPECint и SPECfp). Причём в некоторых случаях преимущество микроархитектуры Tremont доходит до 80 %.

В общем микроархитектура Tremont выглядит как минимум интригующе. Но Intel на данный момент не раскрывает детальные планы, и мы не знаем, когда эти ядра начнут в реальности активно использоваться в серийных устройствах. Более того, как мы видели по Ice Lake, значительный прирост в IPC не непременно конвертируется в рост производительности финальных процессоров, по этой причине сейчас у нас ещё остаётся много вопросов.
