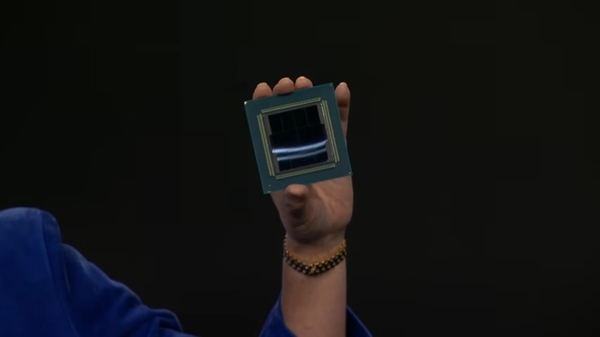

AMD запустила массовое производство 256-ядерных 2-нм процессоров EPYC «Venice»

AMD официально объявила о начале массового производства процессоров шестого поколения EPYC с кодовым названием «Venice» (Венеция) на заводе TSMC с использованием передового 2-нм техпроцесса N2.

Это первый в мире высокопроизводительный процессор, выпускаемый по 2-нм технологии. Ранее ожидалось, что Apple первой применит 2-нм техпроцесс TSMC в своих потребительских процессорах.

На данный момент производство «Venice» осуществляется на тайваньских фабриках TSMC, однако в будущем выпуск также будет налажен на заводе компании в американском штате Аризона.

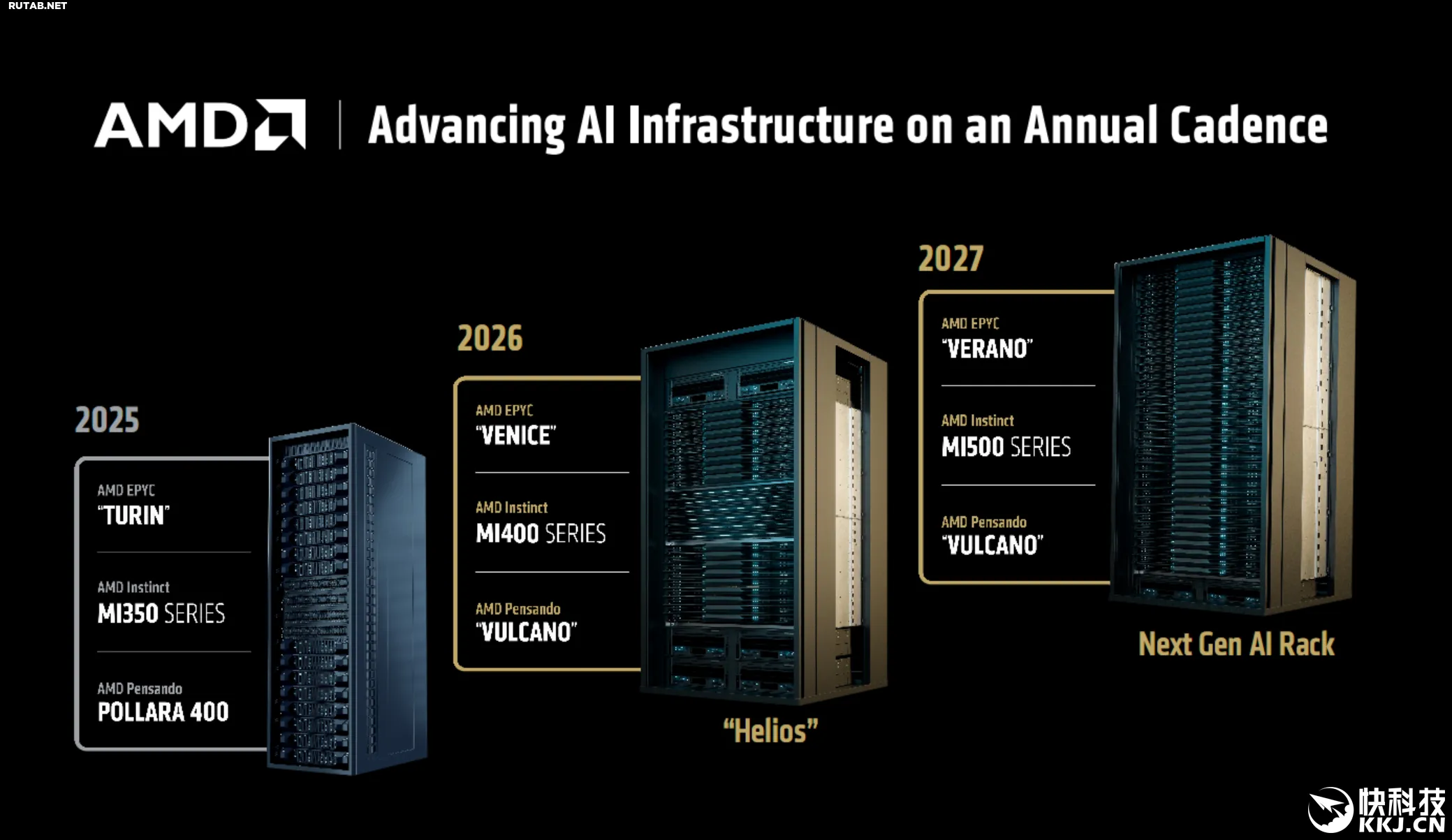

Помимо «Venice», AMD анонсировала ещё один процессор шестого поколения EPYC под кодовым названием «Verano» (Вернаро). Он также будет производиться по 2-нм техпроцессу TSMC и ориентирован на высокую производительность и энергоэффективность, поддерживая память LPDDR.

В новых процессорах EPYC применяются передовые методы упаковки TSMC, включая технологии SoIC-X и CoWoS-L.

Ещё в ноябре 2025 года AMD сообщила, что «Venice» EPYC прошёл этап тапеаута (выпуска фотошаблонов) на 2-нм техпроцессе TSMC. Процессоры построены на архитектуре Zen6 и обещают значительный прирост производительности, плотности вычислений и энергоэффективности по сравнению с предыдущим поколением Zen5 (Turin EPYC). Ожидается, что процессоры поступят в продажу в 2026 году.

AMD также опубликовала фотографию, на которой генеральный директор компании Лиза Су и глава TSMC Си-Чи Вэй совместно держат пластину с кристаллами «Venice».

Процессоры «Venice» EPYC будут оснащаться до 256 ядер, обеспечивая прирост производительности до 70%. Они поддерживают 16-канальную память с пропускной способностью до 1,6 ТБ/с на один процессор, а также получат поддержку PCIe 6.0. Конструктив процессоров изменится на новый разъём SP7.

Согласно последнему отчёту авторитетного аналитического агентства Mercury Research, в первом квартале 2026 года доля AMD на мировом рынке центров обработки данных по объёму поставок процессоров EPYC достигла 33,2%, что на 6,0 процентных пункта больше по сравнению с аналогичным периодом прошлого года и на 3,3 процентных пункта больше по сравнению с предыдущим кварталом. Доля выручки AMD на этом рынке достигла рекордных 46,2%, увеличившись на 6,8 процентных пункта в годовом исчислении и на 4,9 процентных пункта по сравнению с предыдущим кварталом.

Тем временем Intel уже выпустила процессоры Xeon 6 с кодовым названием Clearwater Forest, изготовленные по техпроцессу 18A, которые насчитывают до 288 энергоэффективных ядер (E-cores) и 864 МБ кэш-памяти. Следующее поколение Xeon с производительными ядрами (P-cores) под кодовым названием Diamond Rapids находится в разработке, но его выход ожидается не ранее середины 2027 года, и максимальное количество ядер составит всего 192.

Техпроцесс N2 от TSMC является первым, в котором используются транзисторы с круговым затвором (GAA) на нанолистах, пришедшие на смену технологии FinFET. По сравнению с предыдущим техпроцессом N3 (3 нм), N2 обеспечивает на 15% более высокую плотность транзисторов, на 10-15% повышение производительности при том же энергопотреблении и снижение энергопотребления на 20-35% при той же производительности. TSMC также планирует запустить в массовое производство улучшенную версию N2P во втором полугодии 2026 года, которая обеспечит дополнительный прирост производительности на 5%.
