Открытый лазерный гравёр за $64 в собранном виде

2 часа назад / Технологии → Новости / Технологии

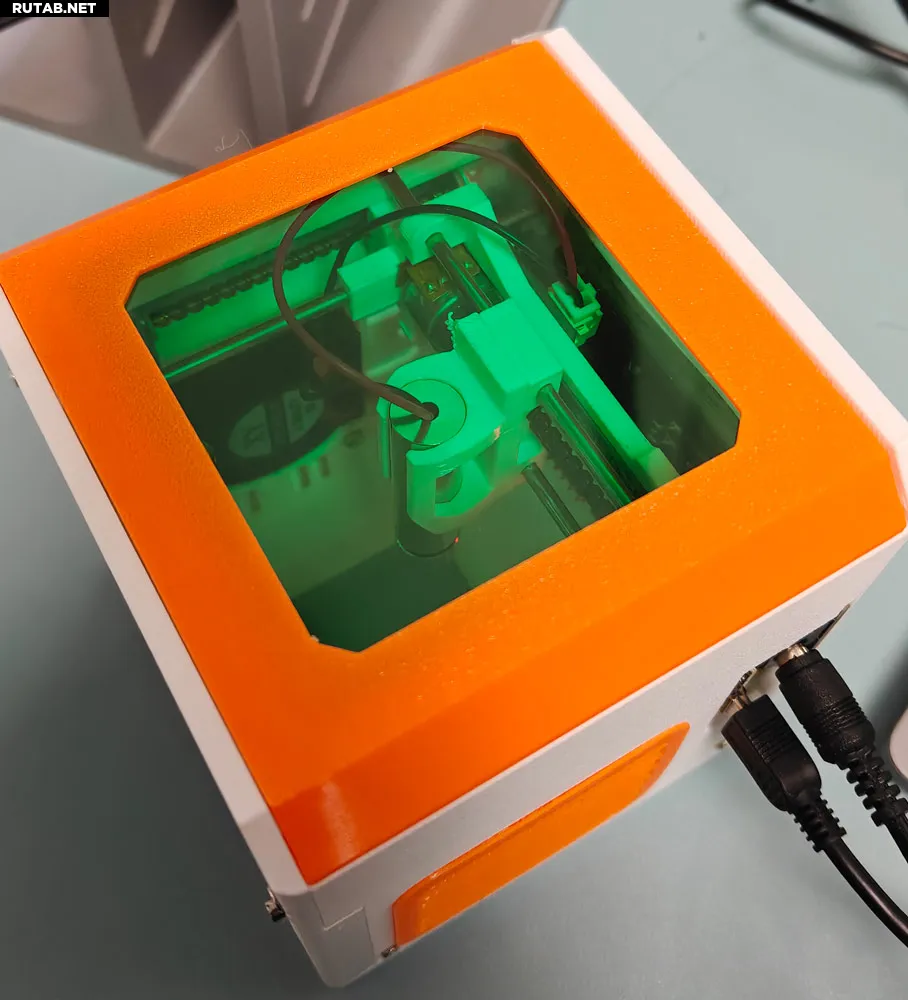

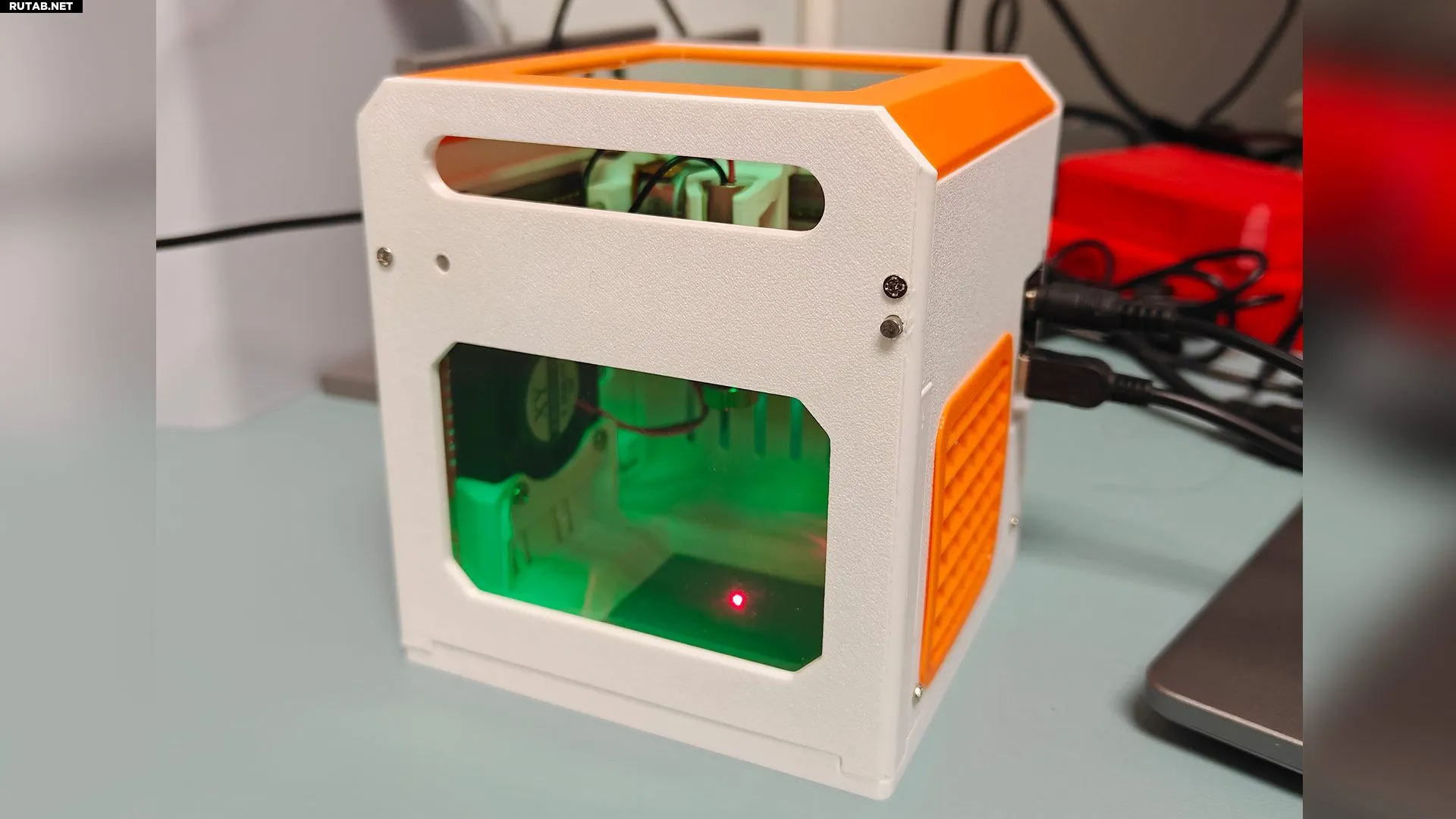

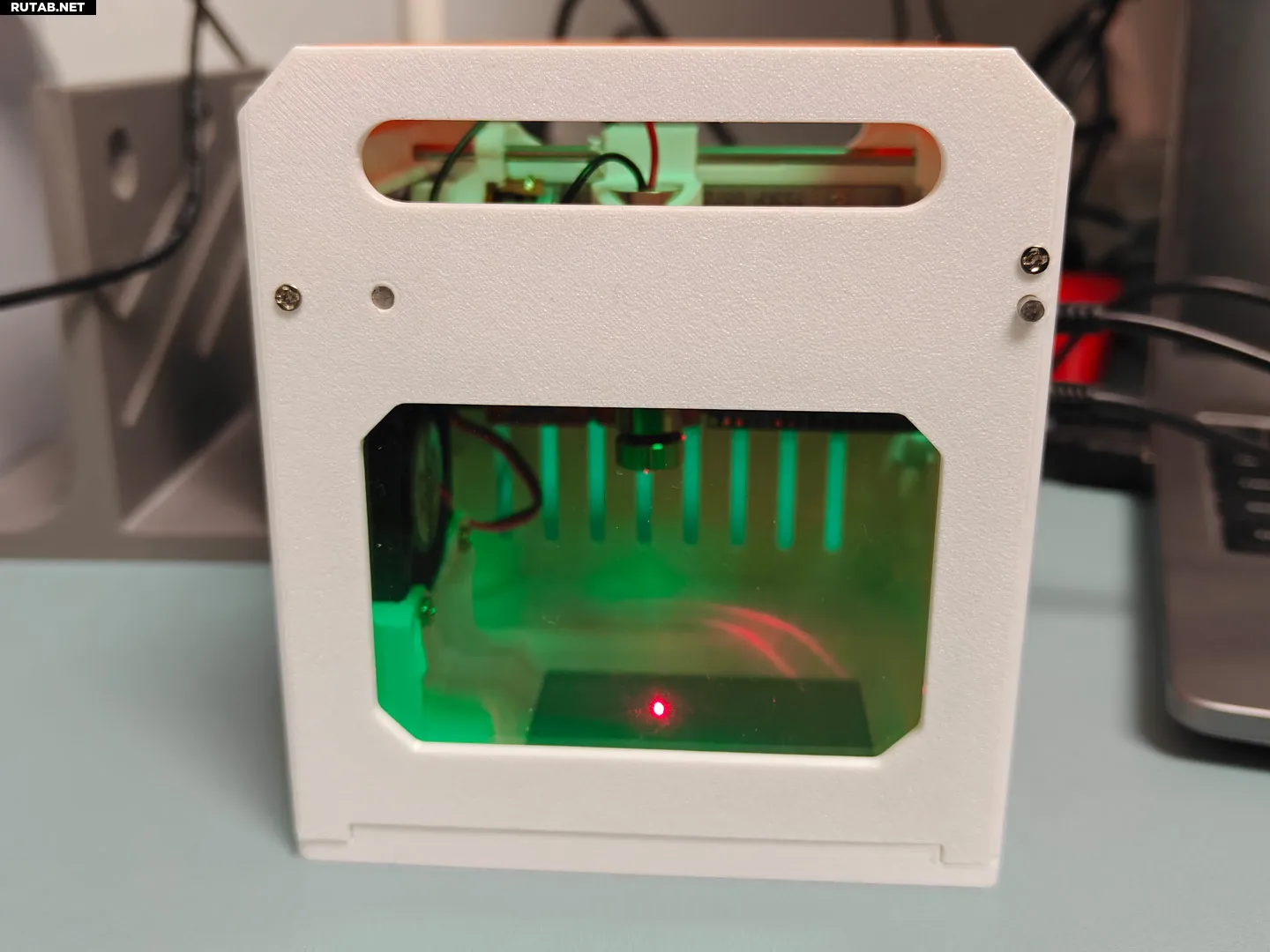

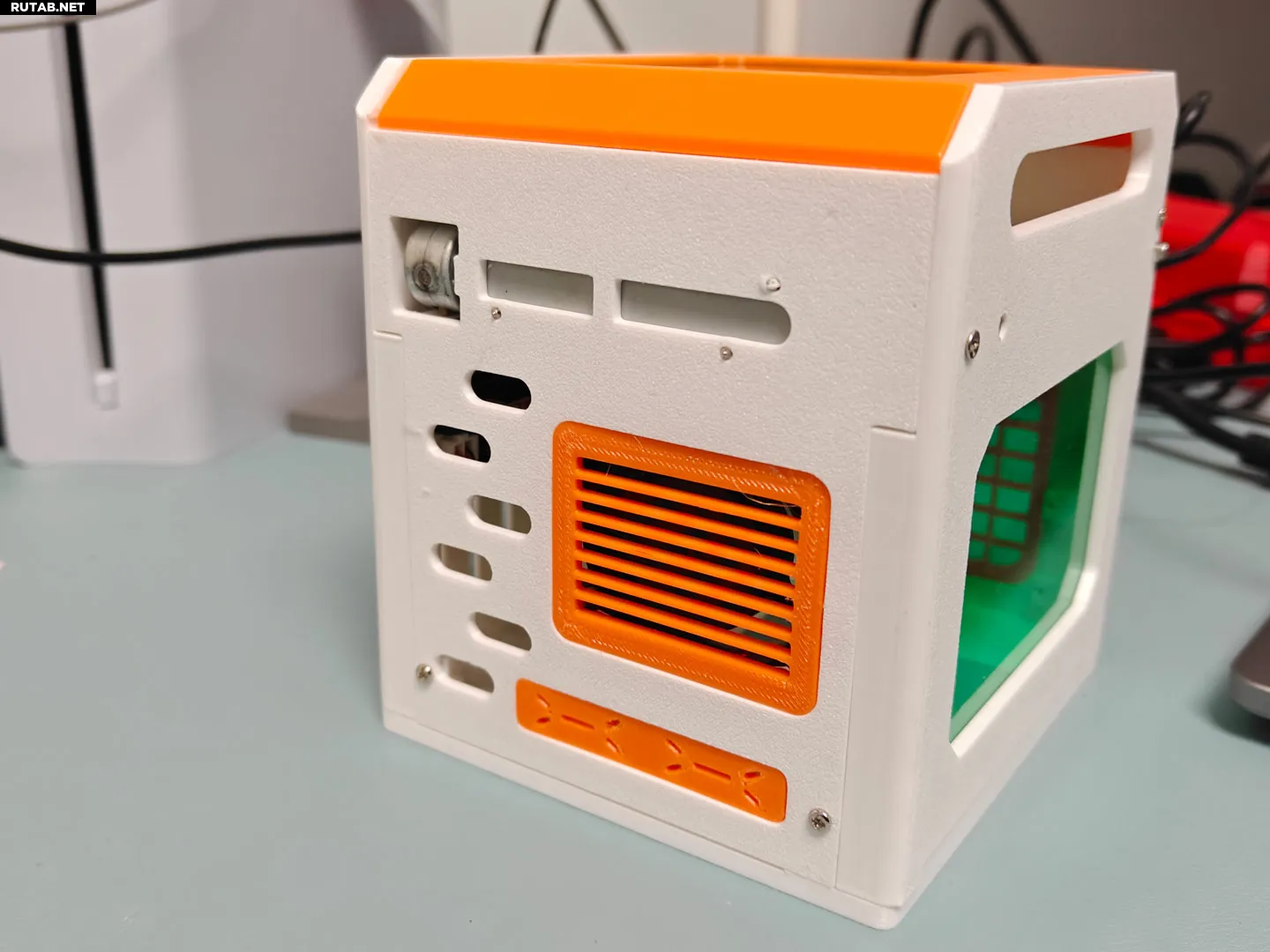

Технический энтузиаст под ником Elias55745 опубликовал полные планы и ресурсы для сборки компактного настольного лазерного гравировального станка. Все материалы, включая список компонентов, файлы для 3D-печати, прошивку, драйверы и программное обеспечение, доступны на GitHub. Более того, создатель проекта продаёт полностью собранный «мини-лазерный принтер», созданный по этим чертежам, всего за 64 доллара (~5120 рублей). Он также планирует продавать всё необходимое в виде набора для самостоятельной сборки. Однако на момент написания заметки магазин находится на техническом обслуживании, поэтому корзина не работает, а цены могут отображаться в иенах.

Изображение: магазин Elias55745

Это не мощный лазерный гравёр — в вашем распоряжении будет луч мощностью всего 250 мВт для маркировки и резки. На странице продаж приведены несколько примеров простых рисунков, выжженных на различных поверхностях, похожих на художественную бумагу и кожу. Согласно списку деталей на GitHub, лазерная головка подходит для работы по дереву, коже или бумаге, но не по металлу, и лучше всего печатать на тёмных объектах. Образцы выглядят как простая линейная графика.

При работе с любым лазером необходимо уделять внимание как электробезопасности, так и безопасности глаз. Защитные зелёные очки есть в списке деталей, но даже в них нельзя смотреть прямо на активный лазер.

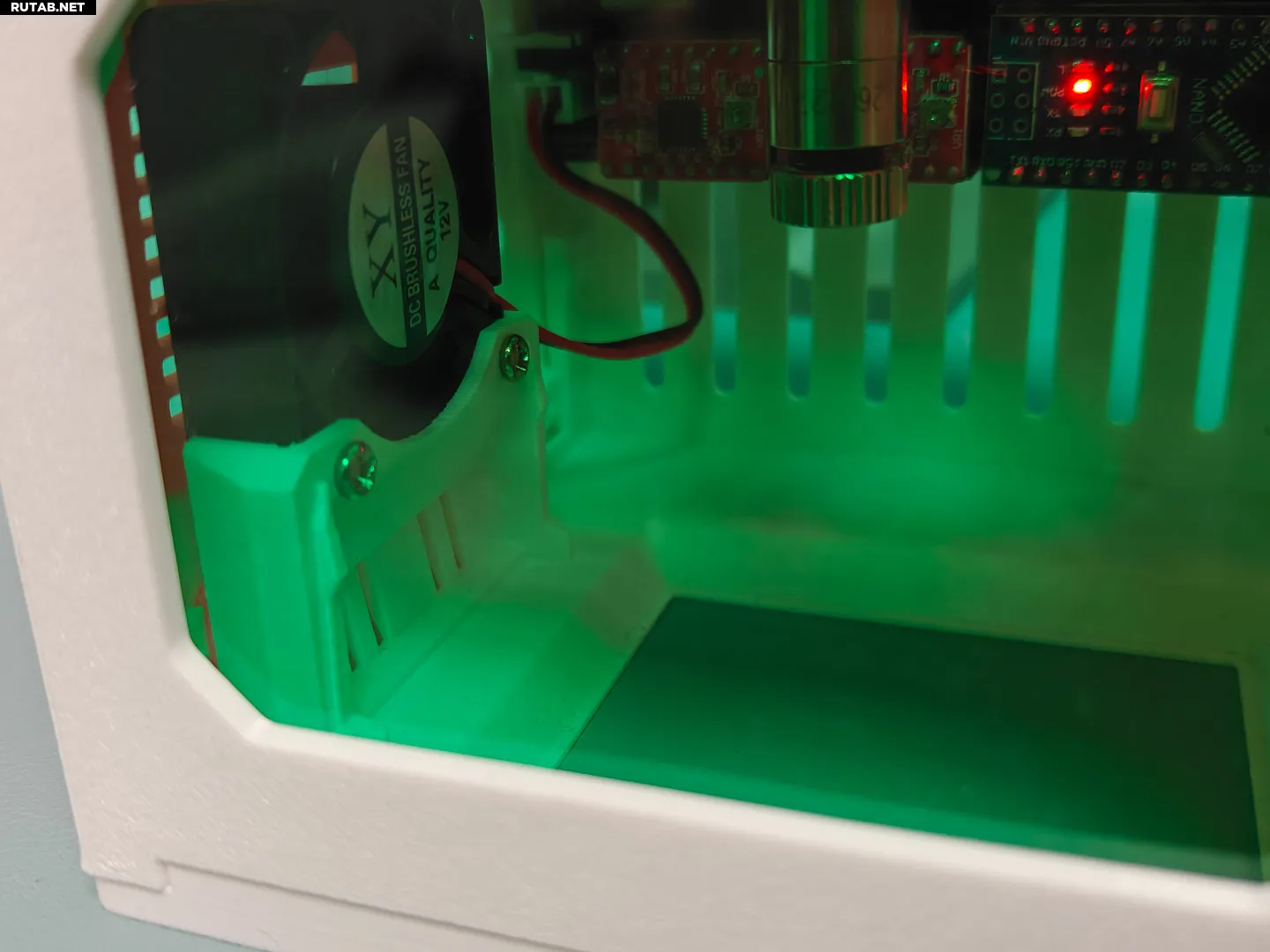

Помимо лазерной головки на 5 В и 250 мВт, другими ключевыми компонентами этой симпатичной конструкции являются микроконтроллер ATmega328, в который необходимо будет прошить прошивку Elias55745 (если только вы не купите собранную модель или набор).

Микрошаговый двигатель, который точно позиционирует лазерную головку в рамке рабочего стола размером 50×50 мм, можно купить новым. Однако Elias55745 рекомендует извлечь этот компонент из оптического привода Samsung. Среди основных покупок также значатся вентилятор охлаждения и блок питания на 12 В.

Для создания мини-лазерного принтера потребуется выполнить ещё несколько шагов в стиле мейкера. Во-первых, 3D-принтер пригодится для печати различных деталей корпуса. Также требуется изготовить пользовательскую печатную плату (исходные файлы предоставлены), на которую нужно будет установить необходимые компоненты и подключить её к микроконтроллеру.

Управление лазером будет осуществляться через известное открытое программное обеспечение для лазерного управления G-Code — прошивку GRBL. Для удобства Elias55745 добавил программу LaserGRBL в свой репозиторий на GitHub.

Изображение: магазин Elias55745

Как отмечает редакция ресурса Tom's Hardware, даже такие модели, как Sculpfun S9 (примерно за 250 долларов, или ~20000 рублей), гораздо более производительны, чем «мини-лазерный принтер» от Elias55745. И это не предел дешевизны, так как существует множество моделей дешевле 100 долларов. Однако для мейкеров пик соотношения цены и производительности обычно не является главной целью. Кроме того, вы можете с гордостью сделать, модифицировать и собрать этот крошечный открытый настольный лазер, чтобы он соответствовал вашим конкретным задачам.

Источник: Tomshardware.com
