Игрок вручную переделал старую видеокарту с 8-Pin на 12V-2x6: «Это преступление против человечества»

Недавно один из пользователей Reddit вручную переделал старую高端 видеокарту, оснащённую тремя традиционными 8-контактными разъёмами питания, на новый интерфейс 12V-2x6. Грубая пайка вызвала шок у многих энтузиастов аппаратного обеспечения, которые назвали это «преступлением против человечества», заслуживающим сурового наказания.

Многие обычные пользователи не знакомы с этими двумя типами разъёмов, поэтому стоит прояснить два ключевых момента. Во-первых, 12V-2x6 — это новый стандарт питания видеокарт, определённый спецификациями PCIe CEM5.1/ATX3.1. Физически разъём имеет 16 контактов. Название «2x6» означает два ряда по 6 контактов, всего 12 контактов для подачи большого тока и заземления. Дополнительно разъём оснащён четырьмя маленькими сигнальными контактами, которые вместе образуют полноценный 16-контактный интерфейс.

Во-вторых, традиционный 8-Pin — это стандартный разъём питания видеокарт PCIe, используемый уже много лет. Он имеет 8 контактов, часто выполняется в разъёмной конструкции 6+2, что обеспечивает совместимость со старыми 6-контактными видеокартами.

По питающей способности: один 8-контактный разъём рассчитан на непрерывную подачу 150 Вт. Три таких разъёма на старой карте могут стабильно обеспечить до 450 Вт. Один разъём 12V-2x6 может поддерживать непрерывную подачу до 600 Вт, чего достаточно для удовлетворения экстремальных потребностей флагманских видеокарт.

С точки зрения безопасности, традиционный 8-Pin не имеет механизма обнаружения подключения: питание подаётся при физическом контакте. У него высокий запас по мощности и низкая вероятность перегрева. Разъём 12V-2x6 оптимизировал длину контактов: питание подаётся только при полном и плотном соединении, что теоретически предотвращает перегрев из-за плохого контакта. Однако с момента появления этот интерфейс вызывает споры, и случаи его оплавления нередки.

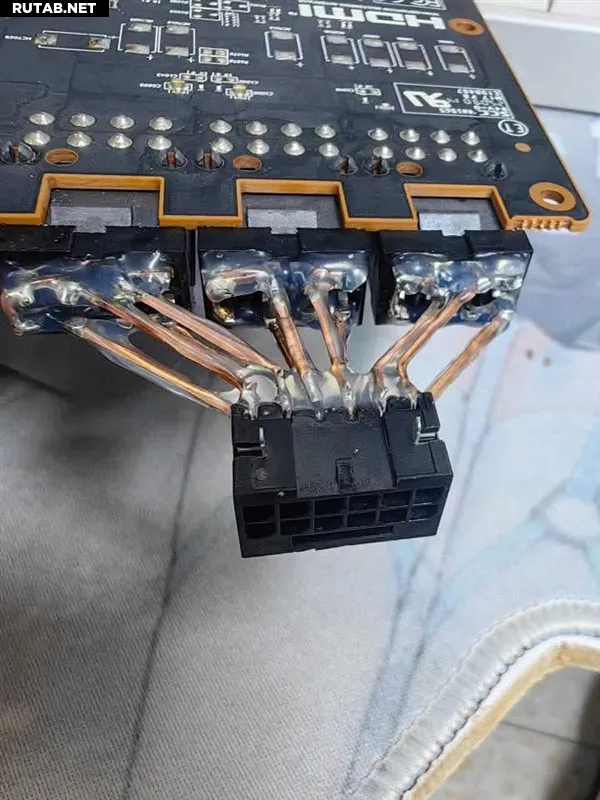

Судя по фотографиям, опубликованным пользователем, в этой модификации не использовались стандартные переходники. Моддер напрямую припаял основание разъёма 12VHPWR к печатной плате видеокарты, а затем несколькими толстыми проводами перемычками подключил его к оригинальным контактным площадкам 8-Pin на плате.

Пост был быстро помечен модераторами Reddit как «NSFMR». Эта метка расшифровывается как «Not Safe For MasterRace», что означает «Небезопасно для хардкорных энтузиастов». Платформа также ясно дала понять, что не рекомендует никому повторять эту операцию.

Под постом развернулась волна насмешек. Один из пользователей заметил, что это типичная модификация в стиле «русской рулетки». Изначальная схема с тремя 8-Pin разъёмами была очень стабильной и надёжной. После такой переделки владелец наконец-то сможет, как и пользователи видеокарт RTX 40 и RTX 50, наслаждаться острыми ощущениями от того, что кабель может в любой момент перегореть.

В обсуждении также прозвучал профессиональный технический анализ. Один из пользователей указал, что в некотором смысле эта модифицированная видеокарта может быть даже безопаснее, чем карты с оригинальным разъёмом 12VHPWR. Причина в том, что печатные платы старых видеокарт обычно оснащены отдельными токоограничивающими резисторами, которые выравнивают нагрузку по току между тремя 8-Pin разъёмами.

Напротив, у некоторых карт с оригинальным 12VHPWR при плохом контакте ток может сосредоточиться на нескольких контактах, что напрямую приводит к риску перегрева.

На данный момент неизвестно, сможет ли эта модифицированная видеокарта нормально и стабильно работать. Некоторые пользователи пошутили, что это, вероятно, «эксперимент выходного дня» какого-то инженера-электрика под воздействием алкоголя.

Однако можно с уверенностью сказать, что эта фотография в очередной раз доказывает: фантазия и смелость DIY-энтузиастов не знают границ.
