Хактивисты показали, как создавать рабочие печатные платы из природной глины с помощью доисторической техники

Энтузиасты электроники и DIY-мастера, мечтающие о создании собственных печатных плат (PCB), получили необычное решение от сообщества Feminist Hacking. В своем блоге хактивисты поделились подробным руководством по изготовлению рабочих PCB из натуральной глины.

Проект, названный «MaKING Printed Circuit Boards with Wild Clay», родился не только из желания творчества. В предисловии авторы отмечают «открытый секрет о том, что аппаратное обеспечение наших умных устройств содержит не только пластик, но и конфликтные минералы». Идея использовать глину пришла не случайно: фарфор «уже играет важную роль в электронных компонентах, таких как конденсаторы, пьезоэлементы, резисторы и так далее». Однако хактивисты не хотели покупать промышленную глину или использовать дорогие и неэкологичные методы обжига.

«Доисторические техники обжига глины»

После консультации с гончаром они узнали, что можно использовать «доисторические техники обжига глины в открытом костре». Проведя два дня с мастером, хактивисты научились добывать местную глину, обрабатывать её и обжигать для создания «плат из натуральной глины».

В блоге даются советы по сбору и смешиванию глины, удалению воздуха и примесей для получения однородных заготовок. Для формовки выбрана шестиугольная форма, так как такую формочку «можно купить в большинстве керамических магазинов». Точная форма не важна, достаточно размеров примерно 10x10 см.

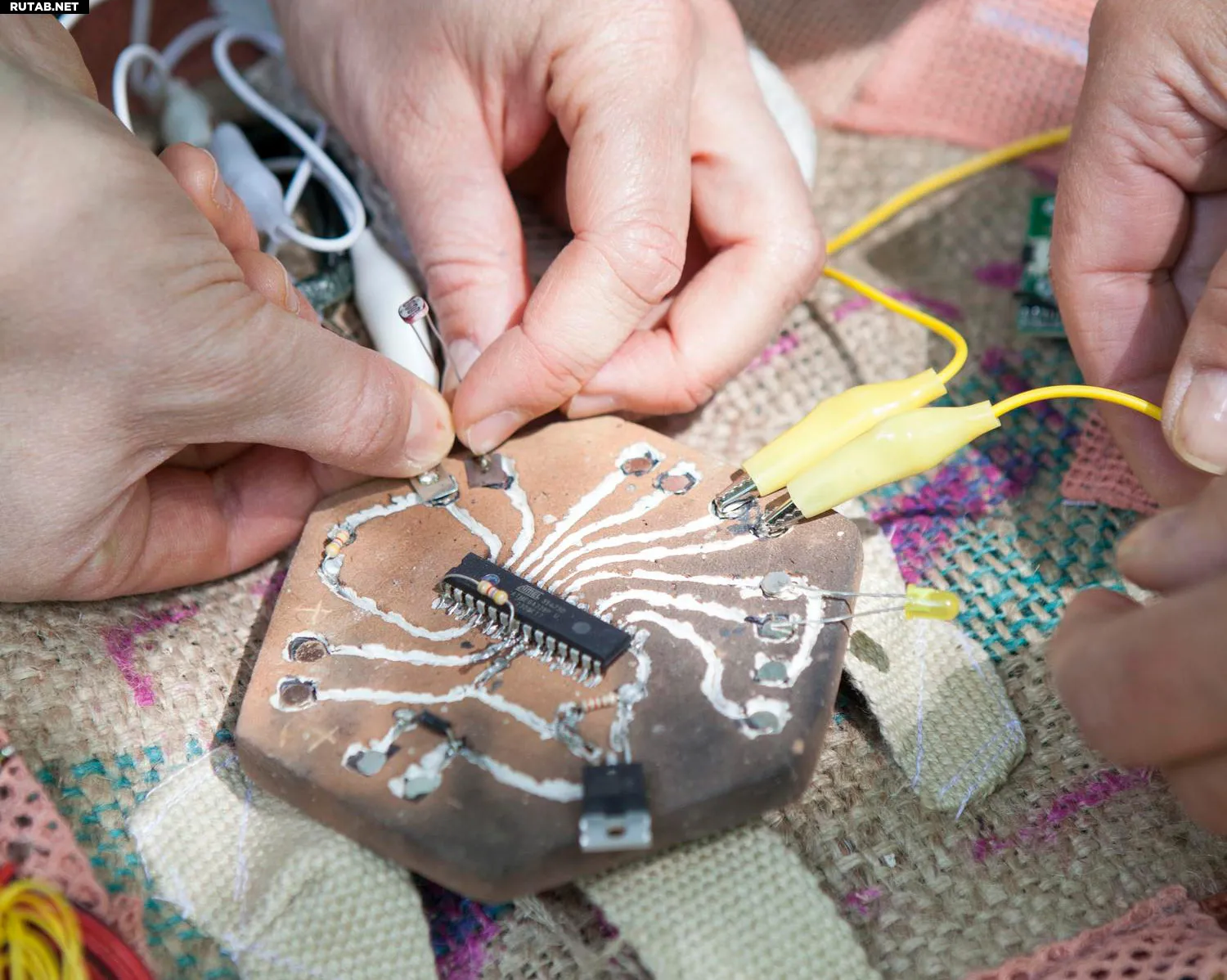

(Image credit: MaKING Printed Circuit Boards with Wild Clay)

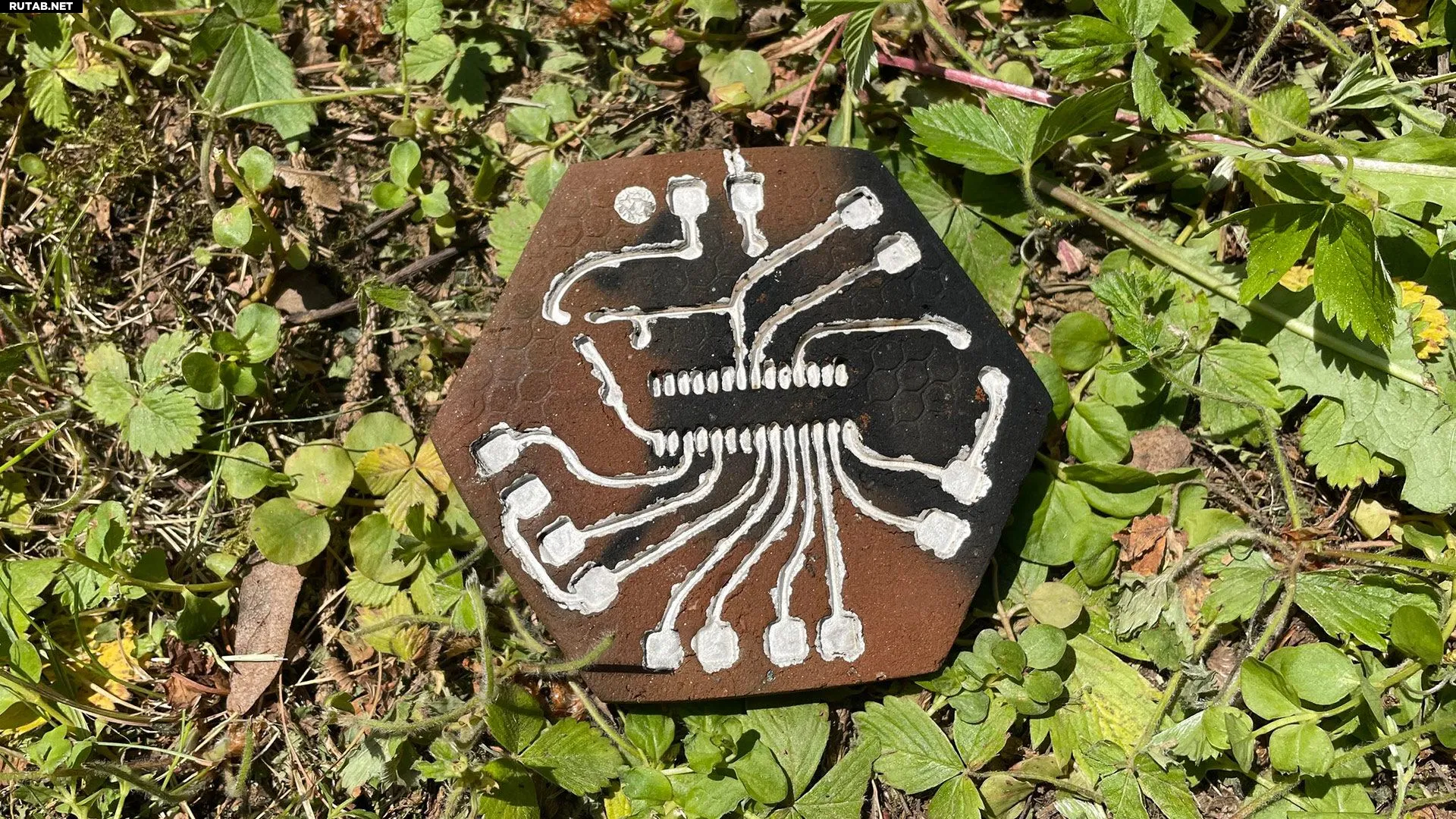

(Image credit: MaKING Printed Circuit Boards with Wild Clay)

Дорожки на плате наносятся с помощью 3D-печатного штампа. Важно найти баланс давления, чтобы получить глубину отпечатка около 1,5 мм, не деформируя края. Отпечатанные заготовки сушатся естественным образом в течение дня, после чего в углубления вручную наносится токопроводящая краска.

Хактивисты отказались от золотой краски из-за её неподходящих свойств для пайки и непроверенной цепочки поставок. Вместо этого они использовали «серебряную краску, производимую немецкой компанией из отходов серебряного порошка, собранного ювелирами». В местах предполагаемой пайки краску наносили более толстым слоем.

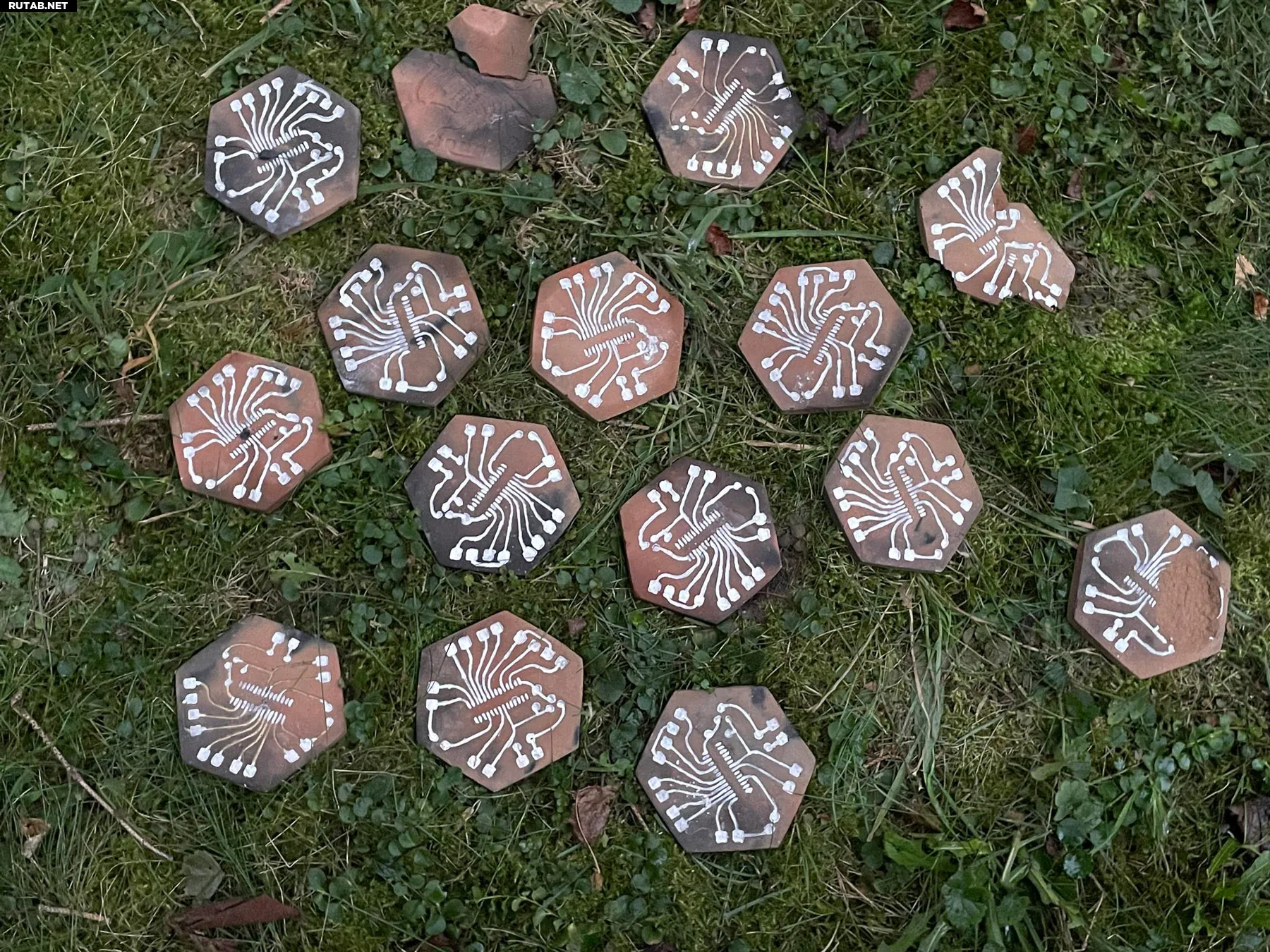

Изображение: MaKING Printed Circuit Boards with Wild Clay

После высыхания краски платы готовы к обжигу. В блоге подробно описывается процесс с использованием доисторической техники. Одной из проблем, которую пришлось решать, стала усадка глины при обжиге (до 5%), что потребовало корректировки размеров штампа.

Проект полностью открыт (open source). Все детали, включая PDF-инструкцию, доступны в блоге хактивистов. Также на GitHub выложены программный код, инструкции по пайке и файлы для 3D-печати.
