Британец превратил старую телефонную проводку в гигабитную сеть по всему дому

Находчивый житель Великобритании успешно преобразовал устаревшую телефонную проводку в высокоскоростную сеть, обеспечивающую гигабитные скорости практически в любой точке его дома. Для всеобщего интереса он задокументировал весь процесс — от размышлений до победного результата — в своём блоге «The HFT Guy».

Как и во многих старых американских домах, в британских зданиях прошлой постройки не закладывалась локальная сеть; зато в стенах проложены телефонные линии. Наш умелец ранее использовал для решения этой проблемы адаптеры Powerline, которые передают интернет через домашнюю электропроводку.

Однако такой способ создаёт «шумный» канал связи с потерей сигнала, что приводит к задержкам. Поэтому переход на телефонные кабели стал серьёзным апгрейдом, поскольку и Ethernet, и стационарный телефон используют в качестве среды передачи медный кабель. В данном случае по дому была разведена витая пара Cat5.

Ethernet использует разъём RJ45 и все восемь проводов в кабеле, в то время как телефонная линия ограничена двумя проводами и разъёмом RJ11, поэтому решение не сводится к простой замене коннекторов. Более того, в британских домах, включая этот, телефонные линии часто соединены последовательно (по цепочке), то есть от одной центральной точки идут ответвления к нескольким розеткам. В то же время для Ethernet требуется топология «звезда», где каждый конец кабеля должен быть напрямую подключен к коммутатору.

Следовательно, необходимо мощное устройство, которое выполняет преобразование — по сути, модем, способный поддерживать сигнал должным образом. Наш герой выбрал для этого адаптер GIGA Copper G4201TM, который использует модуляцию G.hn для разбиения сигнала на множество крошечных поднесущих в широкой полосе частот. Затем устройство в реальном времени балансирует загрузку битов и использует устойчивую коррекцию ошибок.

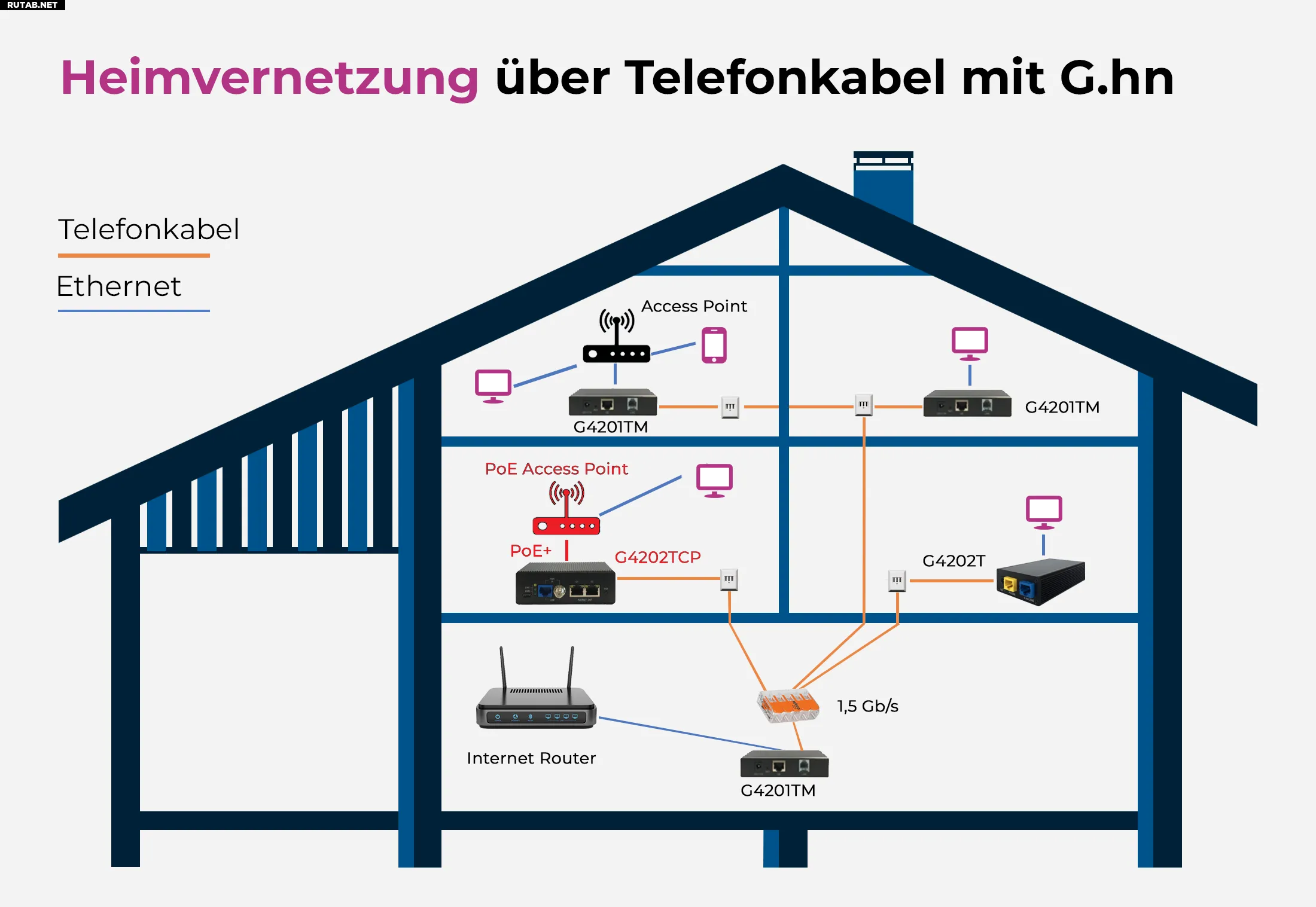

Изображение: GIGA Copper

Устройство подключается к модему или роутеру с помощью стандартного кабеля Ethernet (RJ45), а кабель RJ11 идёт в телефонную розетку в стене. В домах Великобритании используется разъём BT631A, поэтому здесь был задействован переходной кабель RJ11-BT631A. После настройки интернет-соединение оказывается «зашито» в стены. Остаётся только «вытащить» его с другой стороны.

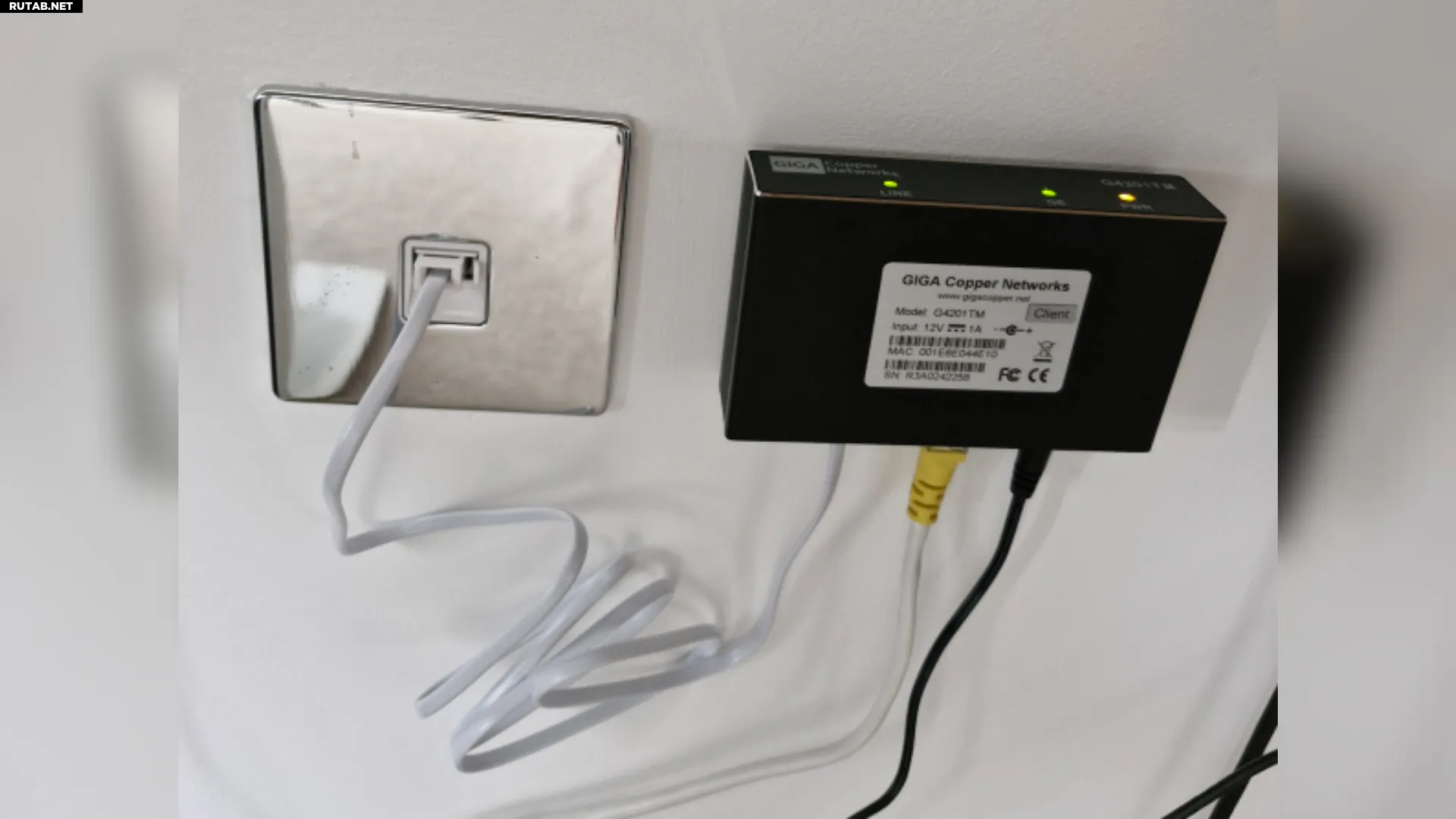

Допустим, в другом конце дома у вас находится кабинет, где требуется гигабитное соединение. Телефонная розетка в этой комнате настраивается аналогичным образом, выступая в роли моста. Телефонная линия из стены идёт в адаптер, а Ethernet-кабель выходит из того же устройства и подключается к компьютеру. Вуаля — связь установлена, и теперь у вас есть проводной гигабитный Ethernet по всему дому.

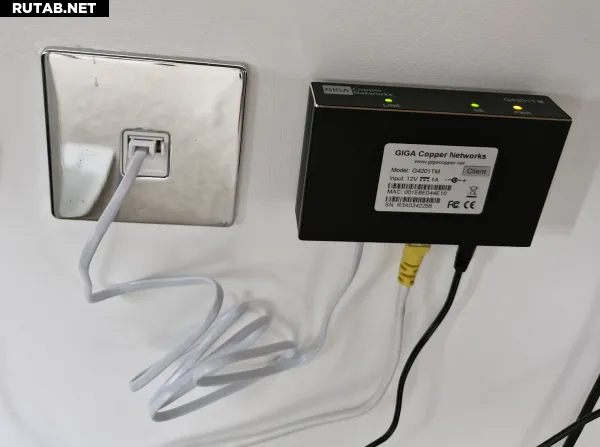

Изображение: The HFT Guy

Автор блога затем протестировал соединение и показал скорость, близкую к гигабитной, на своём телефоне, что подтвердило успех проекта. В оригинальной записи блога содержится гораздо больше деталей, включая процесс заказа и доставки адаптера, который для англичанина оказался непростым. Он также объясняет разницу между «домашним» (InHome) и клиент-серверным вариантами устройств; для такой задачи нужен первый.

Он также описывает плачевное состояние своей телефонной проводки, безграмотно смонтированной «идиотом», что в итоге и вынудило его использовать этот метод. «Устройство Gigacopper для организации гигабитного Ethernet через телефонную линию — это чудо», — написал он, завершая свой рассказ предложением компаниям обратить внимание на этот перспективный рынок.
