Видеокарта, испорченная в духовке, восстановлена мастером ремонта
Мы видели множество попыток ремонта, но этот случай выделяется особенно неудачной попыткой «оживления» видеокарты — до того, как она попала на рабочий стол легендарного мастера из Northwest Repairs. Ранее они уже возвращали к жизни «мертвую» RTX 5090, а на этот раз взялись за AMD Radeon RX 7800 XT, которая пережила «запекание» в духовке. Вместо ожидаемого восстановления контактов методом рефлоу карта окончательно вышла из строя. Однако в руках мастера она получила второй шанс.

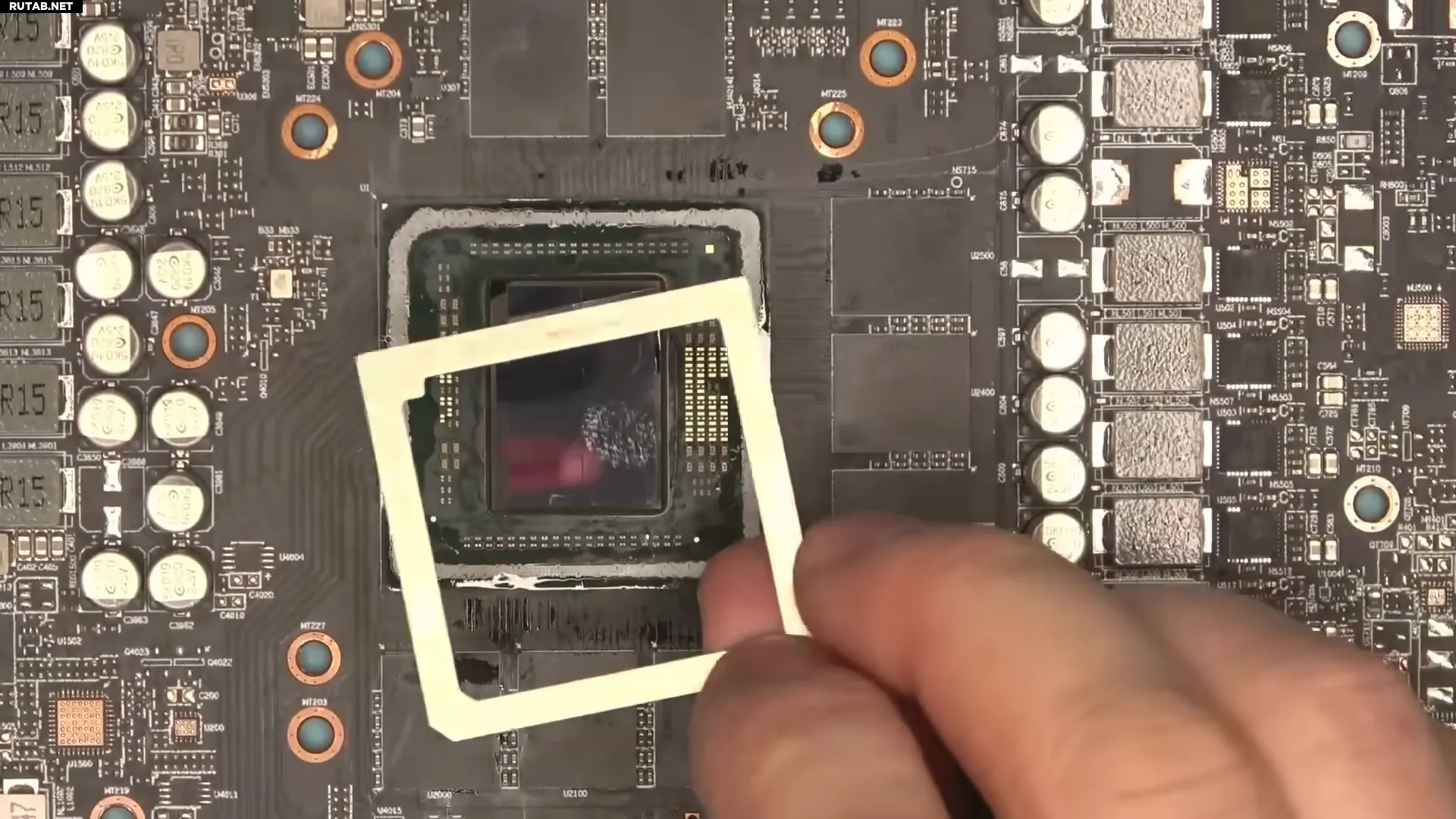

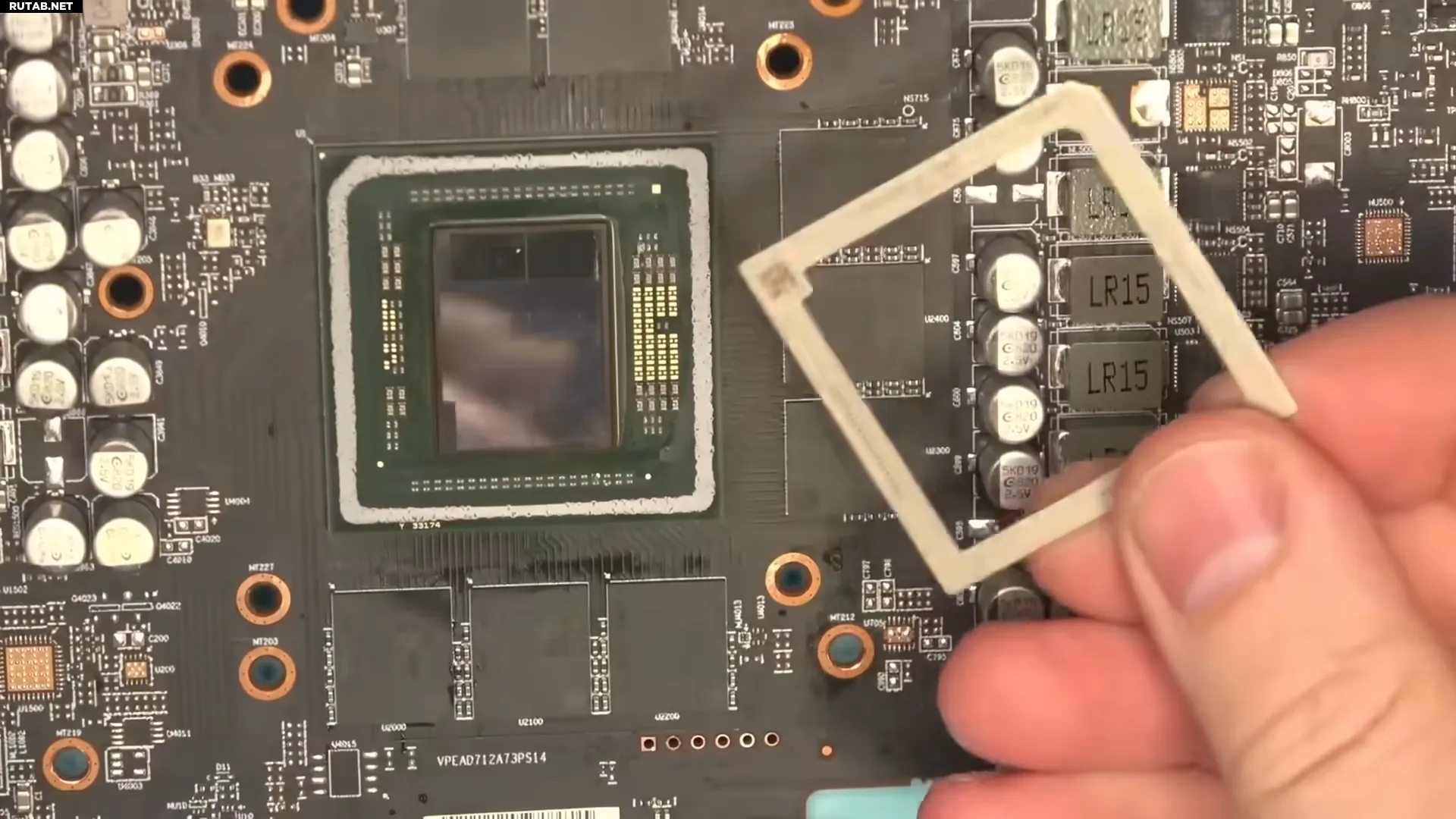

Давайте разберемся подробнее. Владелец приобрел эту видеокарту XFX Speedster 7800 XT Merc 319 на Facebook Marketplace, но она изначально не работала, поэтому была отправлена в Northwest Repairs для диагностики. Открыв карту, мастер Тони обнаружил следы флюса по всей плате, что указывало на предыдущую неудачную попытку рефлоу. При дальнейшем осмотре выяснилось, что графический процессор цел, но его фиксирующая рамка развалилась при первом же касании. По словам Тони, шансы на успешный ремонт упали до «0,1%», но поскольку сам чип не был поврежден, надежда оставалась.
Правильный рефлоу печатной платы выполняется на BGA-станции с контролем температуры — это позволяет флюсу равномерно расплавиться, а припою — восстановить контакты. «Запекание» же в духовке может привести к термическому удару, деформации платы или даже разрушению компонентов, включая сам GPU. К счастью, RX 7800 XT избежала худшего сценария.

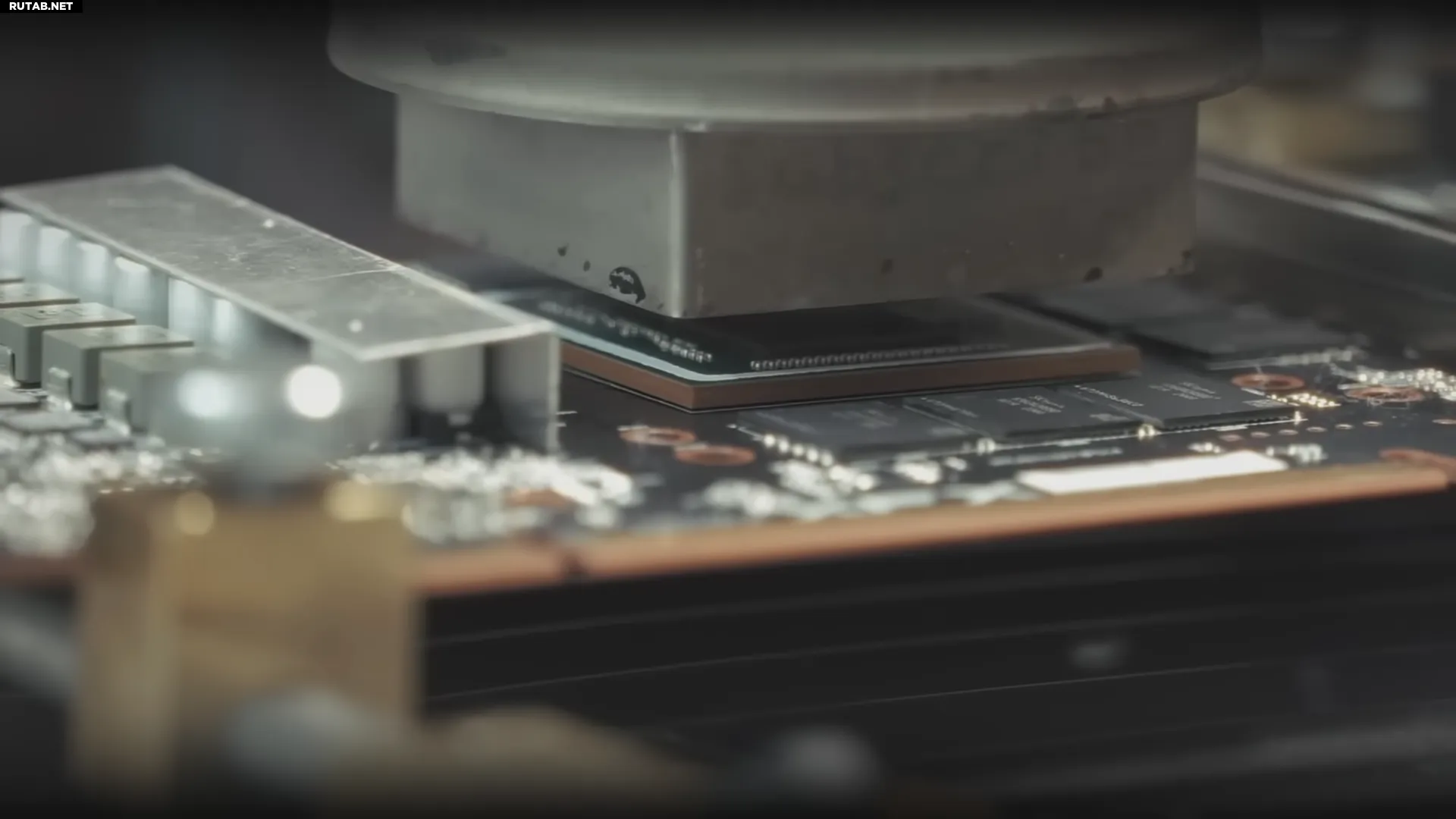

Изображение: northwestrepair на YouTube

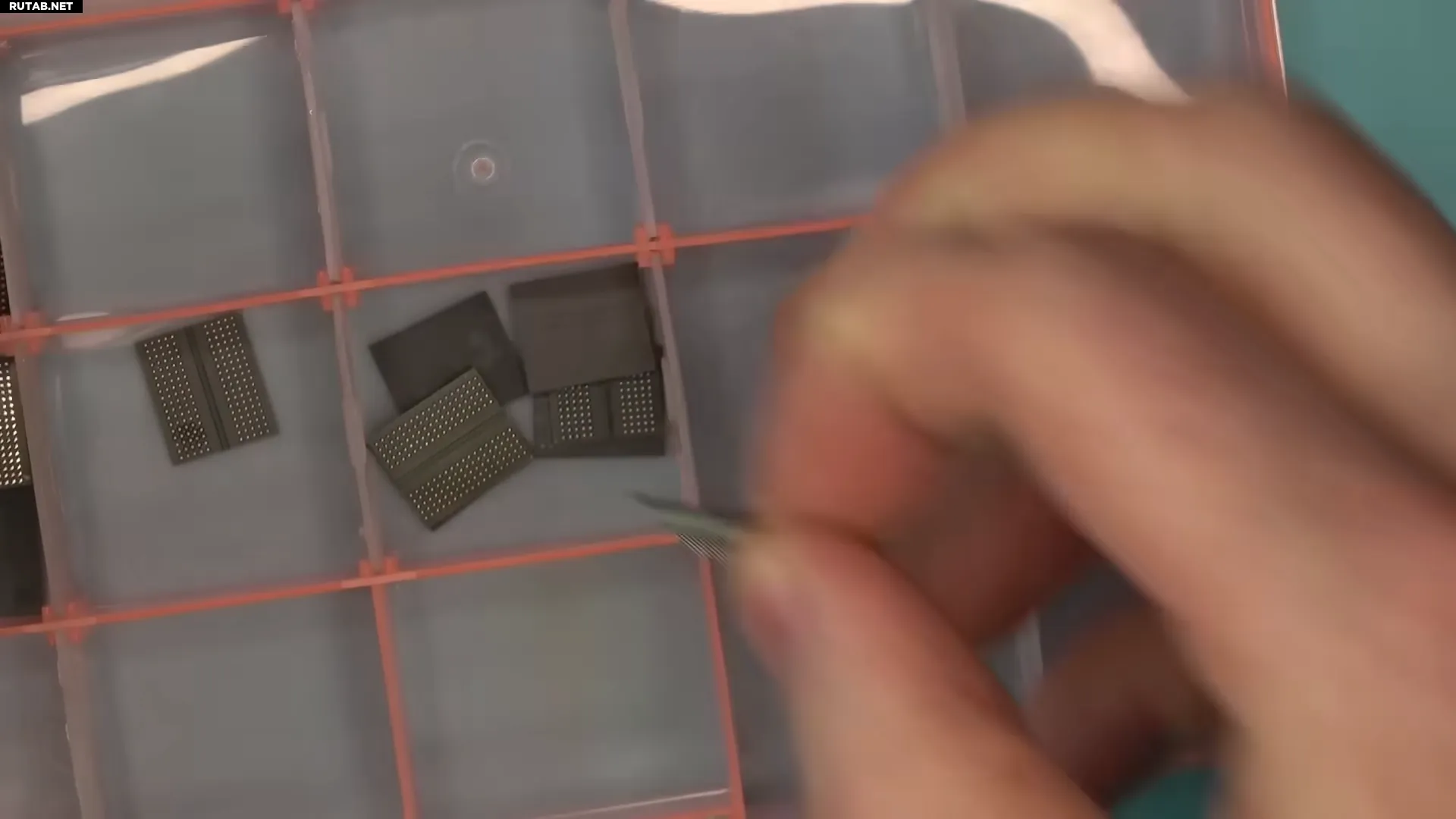

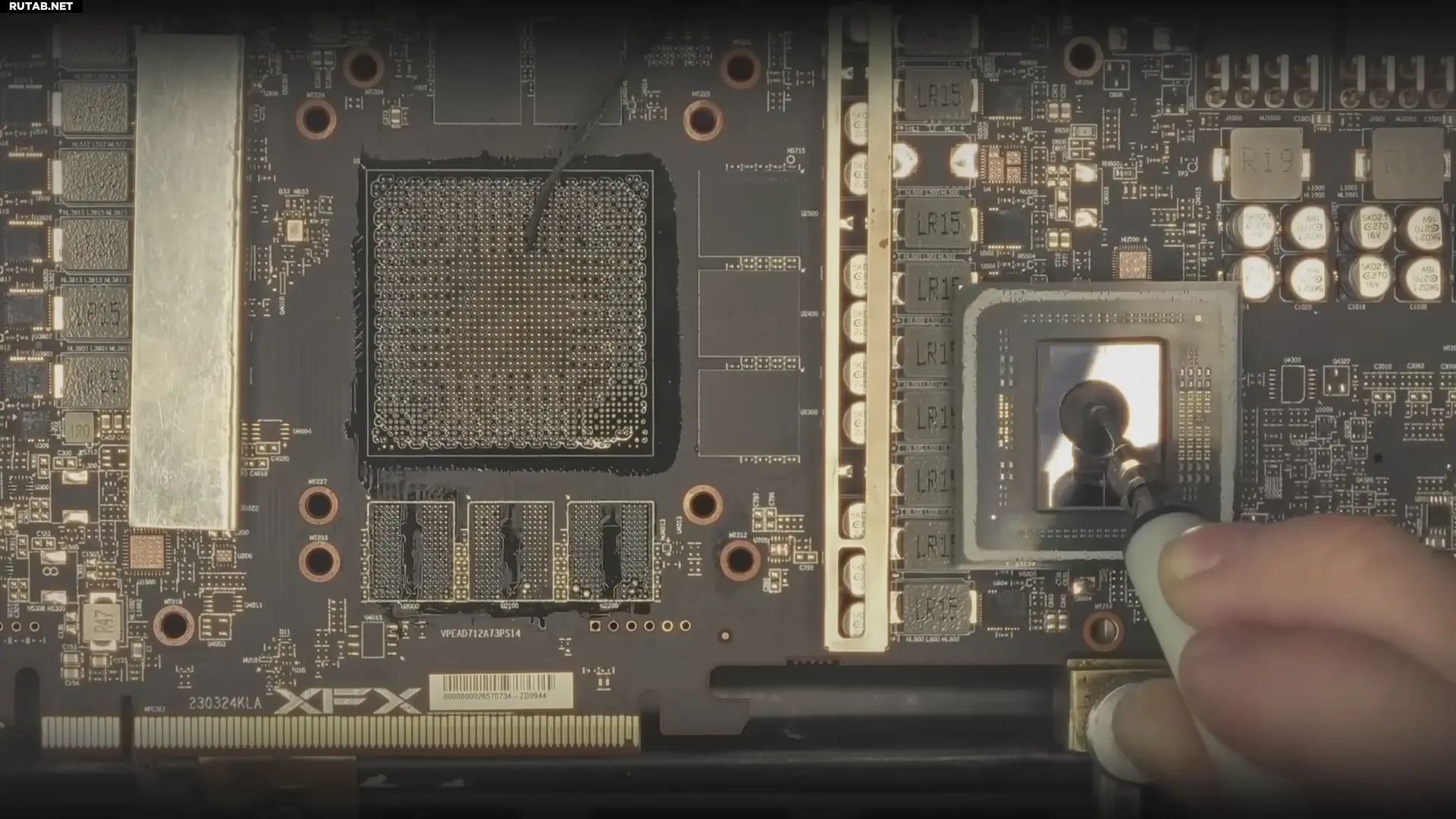

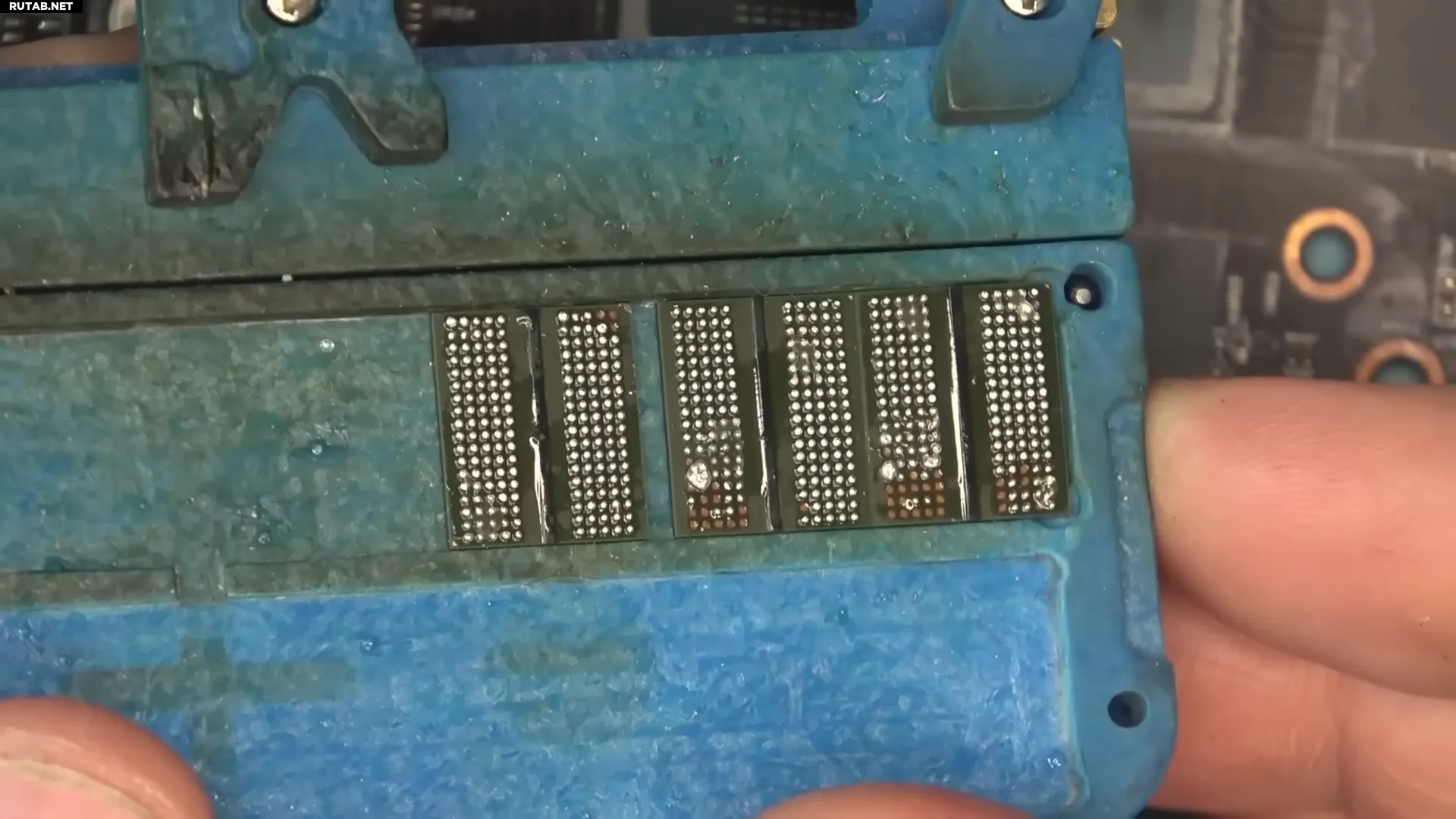

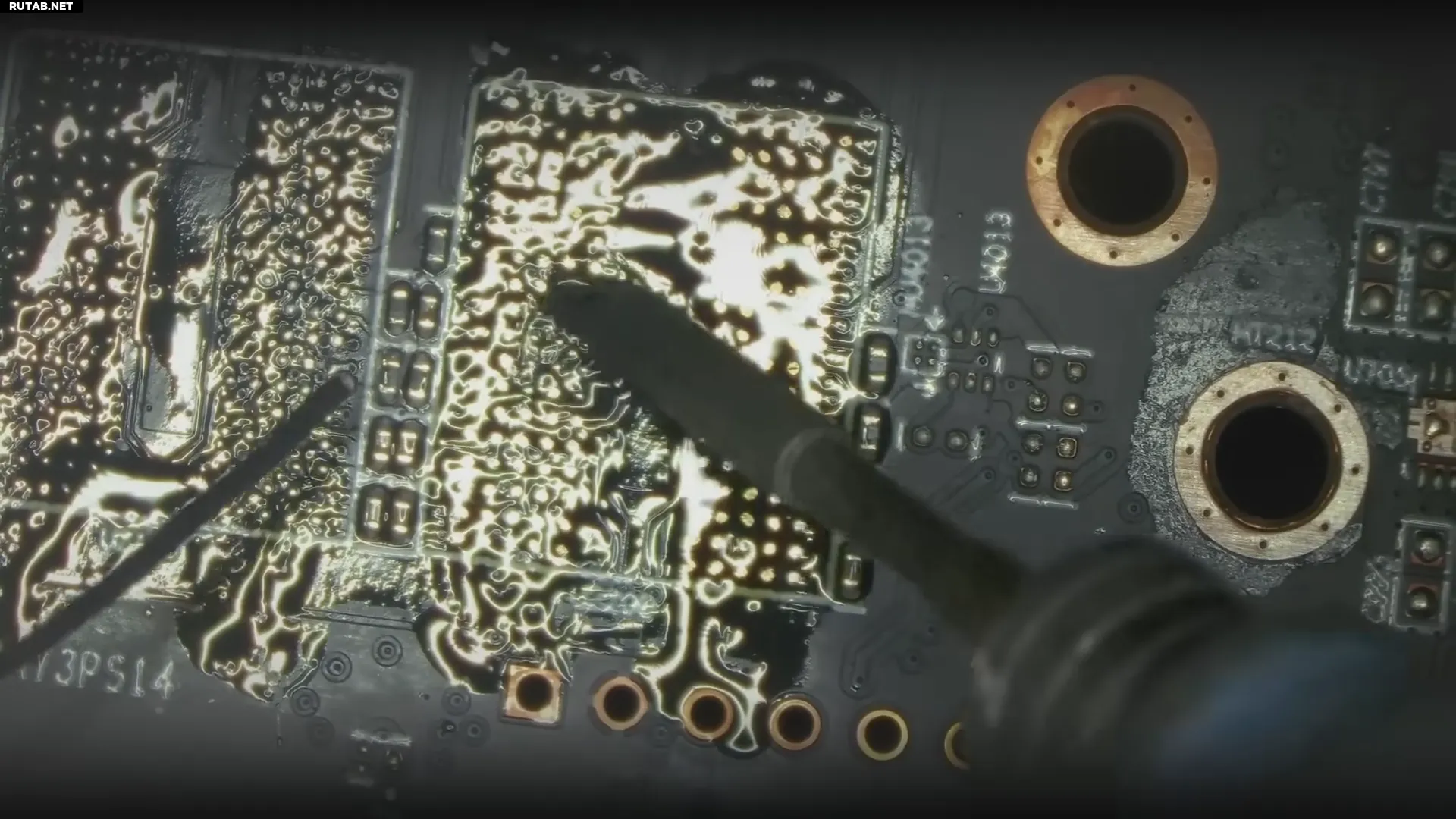

Решение, по меркам профессионала, оказалось простым: анализ платы под тепловизором для выявления аномалий. Сразу же обнаружилось, что GPU демонстрировал короткие всплески нагрева, похожие на мини-взрывы. Тест памяти показал, что три чипа VRAM неисправны. Это объясняло, почему предыдущий рефлоу не сработал: контактные площадки под памятью, вероятно, были повреждены и требовали перепайки. Тони пришлось демонтировать не только чипы памяти, но и сам графический процессор.
После кропотливой работы... карта все равно не запускалась. Повторный тест выявил еще один неисправный чип памяти. Мастер не был уверен, виноваты ли поврежденные площадки или сам чип, но после замены на заведомо рабочий экземпляр видеокарта наконец заработала. В завершение Тони заменил термопрокладки, так как оригинальные были, по его словам, «изначально никуда не годились».
(Изображение: Northwest Repair)
(Изображение: northwestrepair на YouTube)
(Изображение: northwestrepair на YouTube)
(Изображение: northwestrepair на YouTube)
(Изображение: northwestrepair на YouTube)
(Изображение: northwestrepair на YouTube)
(Изображение: northwestrepair на YouTube)
Эта история подчеркивает важность мастерства и упорства в ремонте. Не каждый может позволить себе новую видеокарту, особенно в регионах с ненадежной системой гарантий или при покупке с рук. Мастерские, подобные Northwest Repair, помогают сократить количество электронных отходов, давая технике второй шанс. Кроме того, такие случаи напоминают, насколько сложен профессиональный ремонт — перепайка памяти и GPU требует высочайшей квалификации.
Кстати, на плате также обнаружились следы, похожие на кровь и... другие биологические жидкости, но это меркнет на фоне проделанной работы. На фоне моддинга и DIY-проектов подобный ремонт может показаться рядовым, но не стоит забывать: за ним стоят профессионалы высочайшего уровня.
