TSMC получила более 15 заказов на производство 2-нм чипов по технологии N2

Компания TSMC, ведущий мировой производитель полупроводников, сообщает о значительном объеме заказов на свое новейшее 2-нм технологическое решение «N2». Согласно данным от представителей KLA Ахмада Хана и Брена Хиггинса, более 15 клиентов уже разрабатывают чипы на этом процессе, причем 10 из них сосредоточены на решениях для высокопроизводительных вычислений (HPC).

Среди потенциальных клиентов TSMC называются Intel, NVIDIA, AMD и различные стартапы, в то время как остальные заказчики, вероятно, разрабатывают мобильные решения для таких компаний, как Apple, Qualcomm и MediaTek.

«Как мы видим сегодня, на процесс N2 работает около 15 клиентов, причем примерно 10 сосредоточены на высокопроизводительных вычислениях. Это создает строгие требования к производительности», — отметила команда KLA на конференции Goldman Sachs.

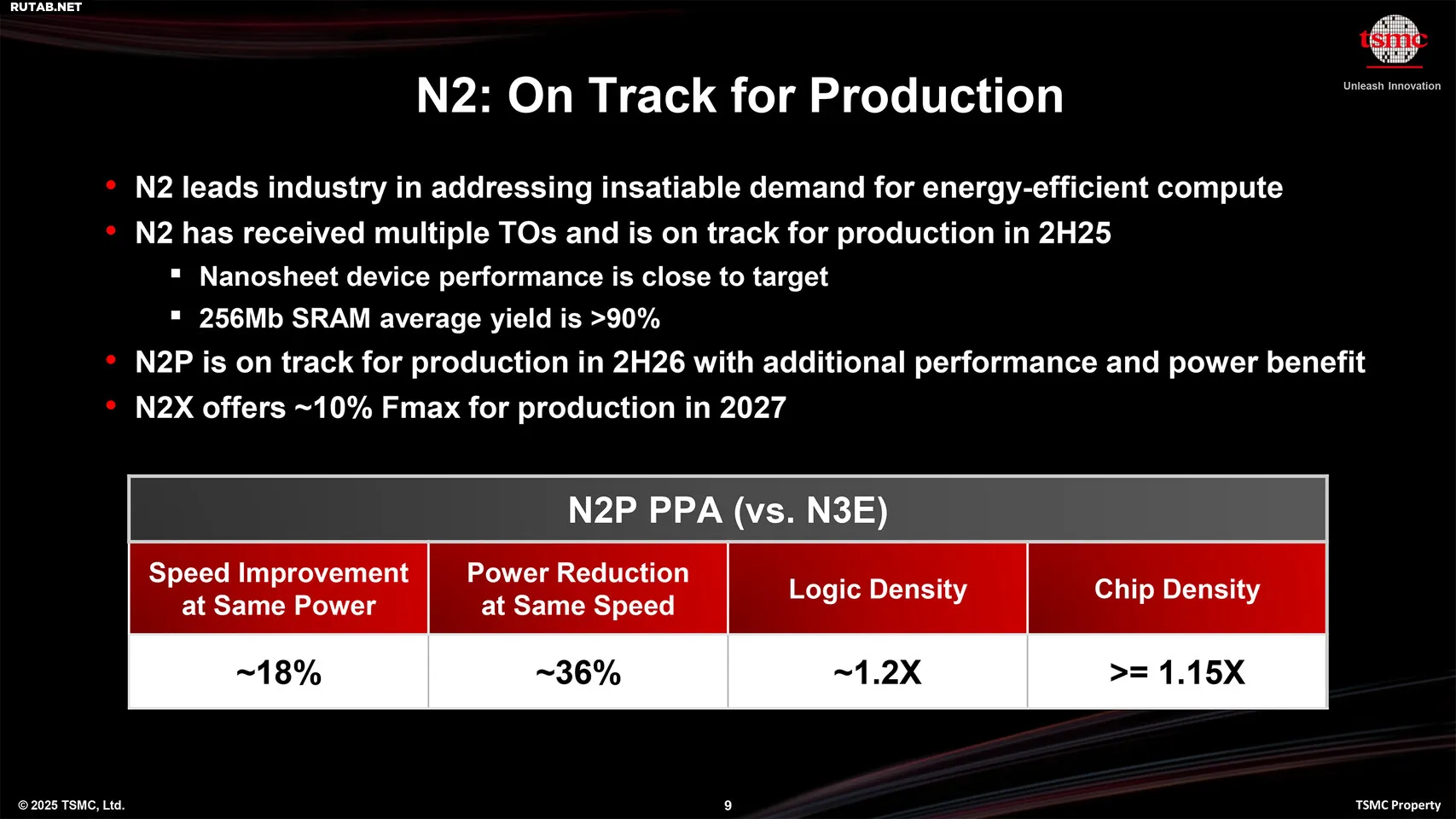

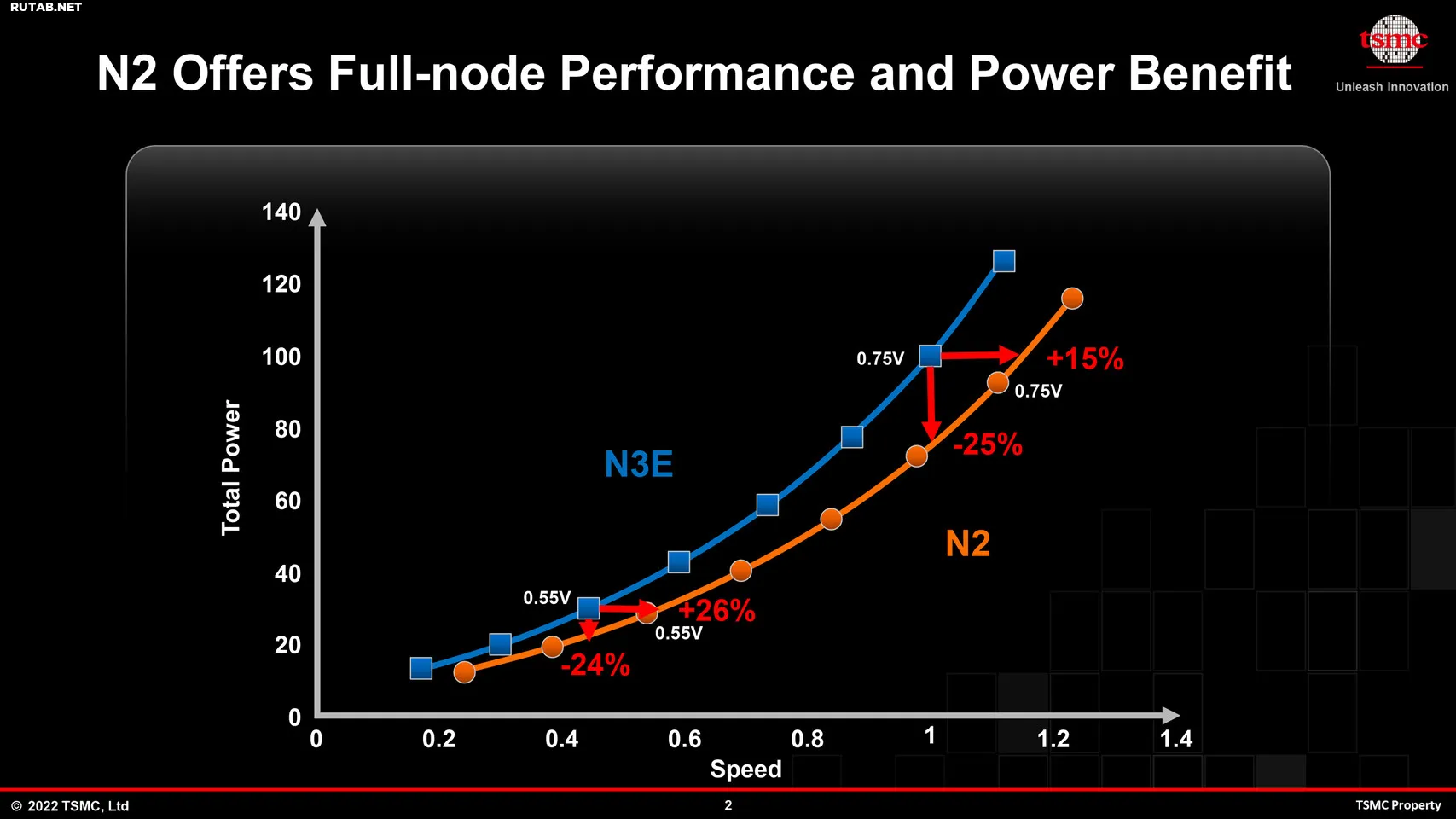

Техпроцесс N2 от TSMC отличается высокой энергоэффективностью и плотностью транзисторов 236,17 миллиона на мм², что делает его отличным выбором как для HPC/искусственного интеллекта, так и для мобильных устройств. Изначально TSMC планировала реализовать в этом процессе сеть питания с обратной стороны, но эта функция была перенесена на узел A16.

N2 останется конструкцией транзисторов с полностью обернутым затвором (GAAFET) для лучшего контроля утечки тока, отказавшись от старой технологии FinFET, которая достигла своих пределов при дальнейшей миниатюризации. Коммерческий запуск полупроводникового процесса N2 запланирован на вторую половину 2026 года, что указывает на то, что крупные технологические компании могут начать внедрение этой передовой технологии чипов к началу 2027 года.

Источник: Jukan в X
