Новый разъём питания RTX 50 с защитой от перегрева

26 февраля 2025, 23:26 / Технологии → Новости / Технологии

С возрождением страха расплавления разъема пользователи, которым повезло заполучить графический процессор RTX 50 на старте, были обеспокоены тем, что их карта будет следующей на плахе. Подробный анализ конструкции разъема Nvidia

NVIDIA Corporation (NASDAQ: NVDA) — американская компания, один из крупнейших разработчиков графических ускорителей и процессоров, а также наборов системной логики. На рынке продукция компании известна под такими торговыми марками как GeForce, nForce, Quadro, Tesla, ION и Tegra. Компания была основана в 1993 году. По состоянию на август 2006 года в корпорации насчитывалось более 8 тысяч сотрудников, работающих в 40 офисах по всему миру. Википедия

этого поколения показывает несколько слепых пятен и очевидных недостатков конструкции по сравнению с предыдущими итерациями. Как поделился UNIKO's Hardware, пользователь в Bilibili спроектировал печатную плату, подключенную к их 16-контактному разъему, которая считывает значения тока на каждом контакте и даже включает в себя сигнализацию для обеспечения безопасности.

16-контактный разъем, более известный как 12VHPWR или 12V-2x6 (последняя версия), имеет четыре сенсорных контакта, шесть токовых контактов (+12 В) и шесть заземляющих контактов. Теоретически все шесть 12-вольтовых контактов должны обеспечивать мощность 575 Вт (RTX 5090 TGP), однако внутренние порезы кабеля и/или неправильное размещение кабеля могут привести к неравномерному распределению тока и расплавлению разъемов.

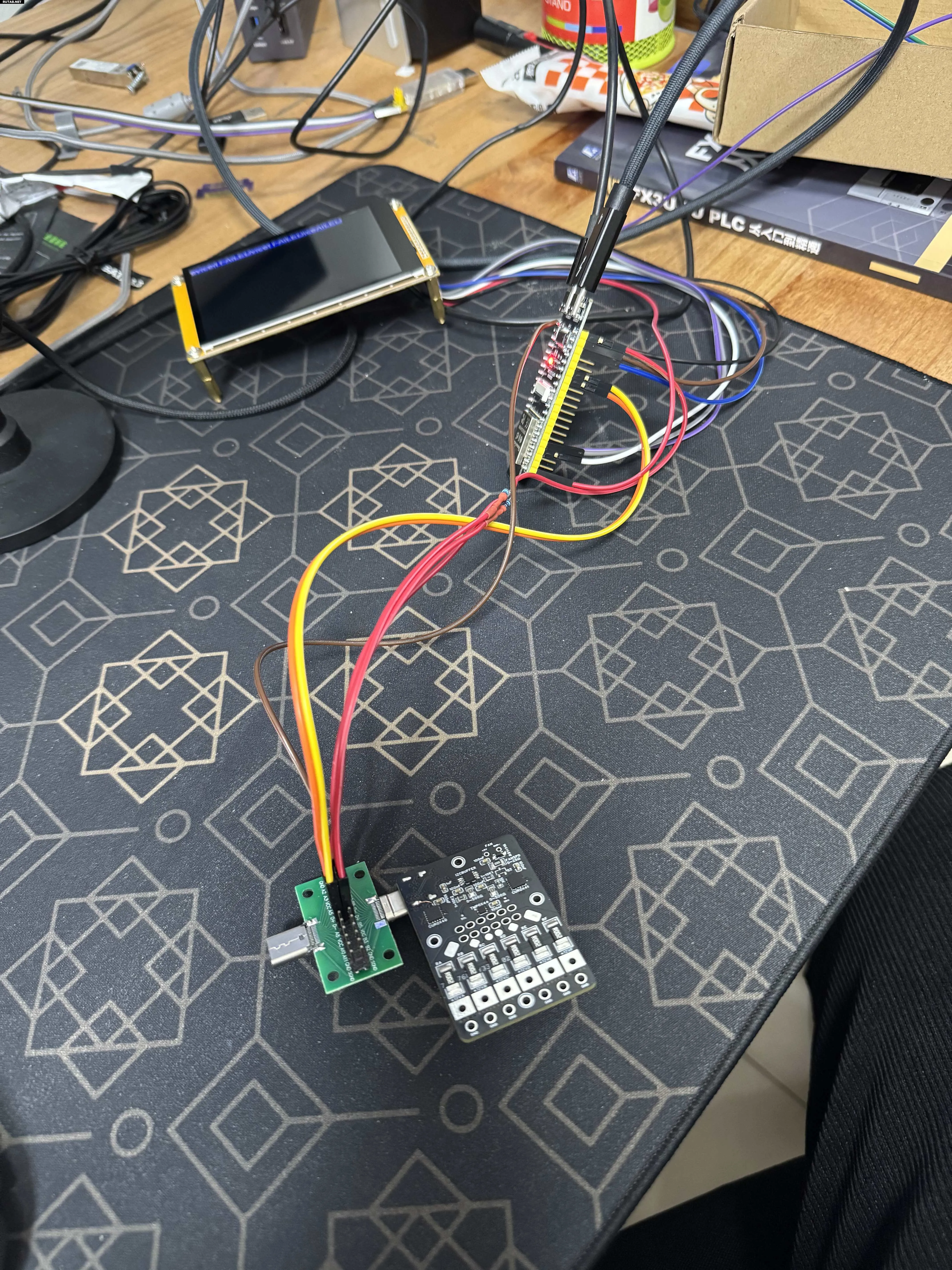

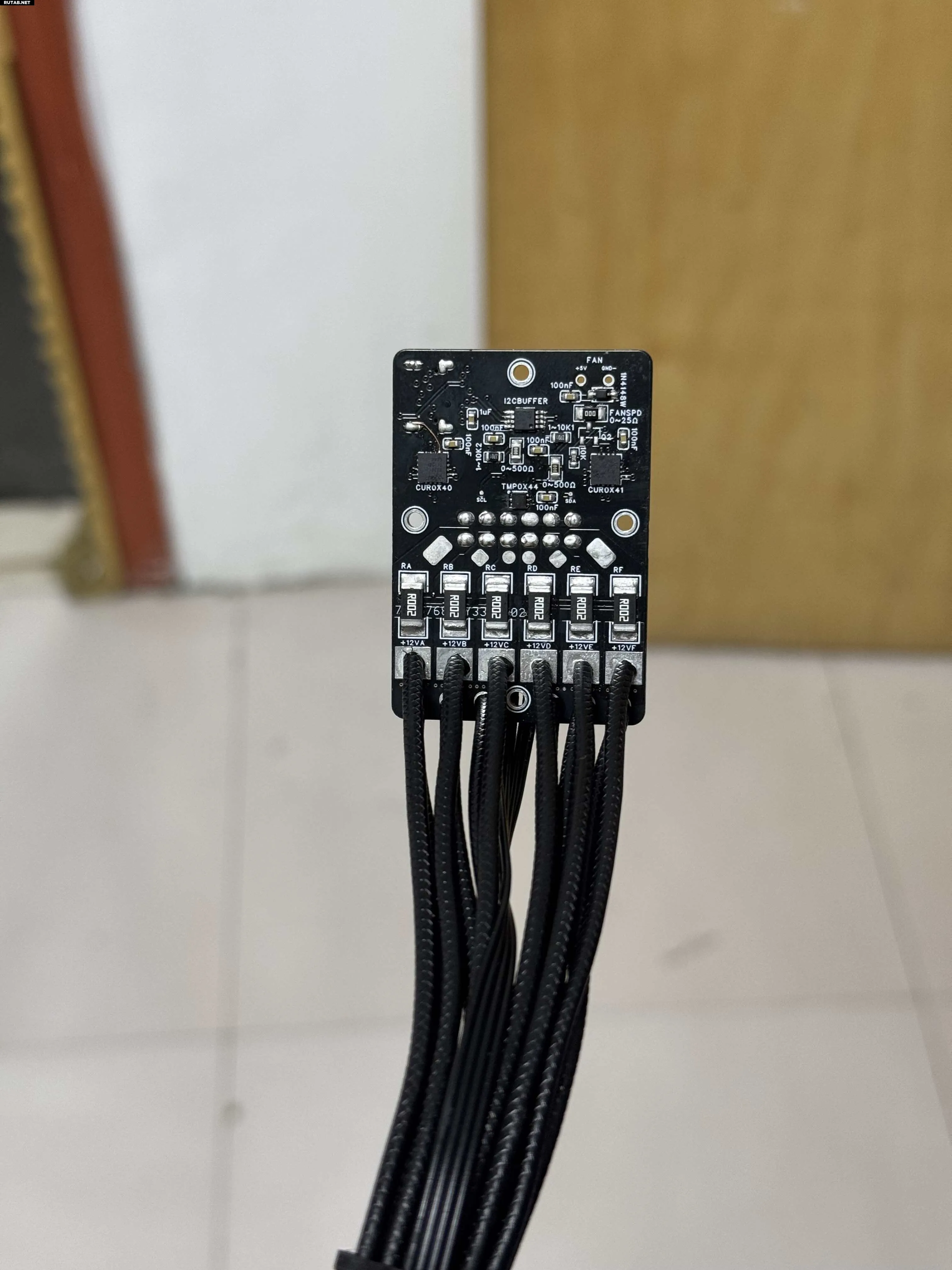

Пользователь «Wing King» разместил на Bilibili изображения прототипа разъема 12V-2x6, способного считывать ток через каждый контакт. Хотя карта все еще не может сбалансировать ток, конструкция предположительно включает сигнализацию, которая срабатывает, если через один контакт проходит слишком большой ток. Беглый взгляд на SMD показывает, что пользователь подключил шесть шунтирующих резисторов R002 (0,002 Ом) через каждый кабель 12 В.

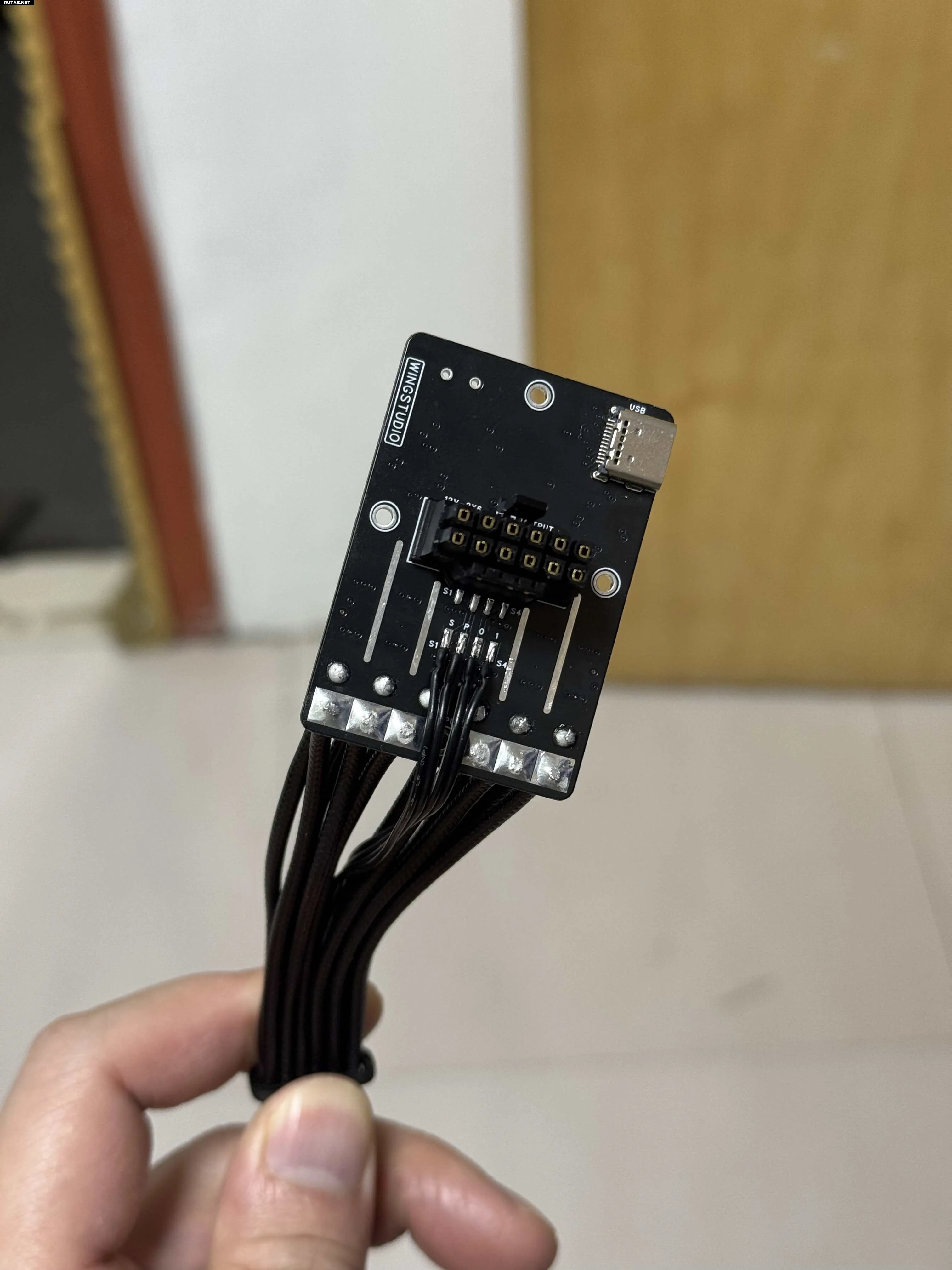

Наличие порта USB на задней стороне печатной платы означает, что показания также доступны через программное обеспечение. Технически, вы можете подключить его напрямую к своему ПК — или, если вы чувствуете себя мастером, рассмотрите небольшой проект Arduino или Raspberry Pi.

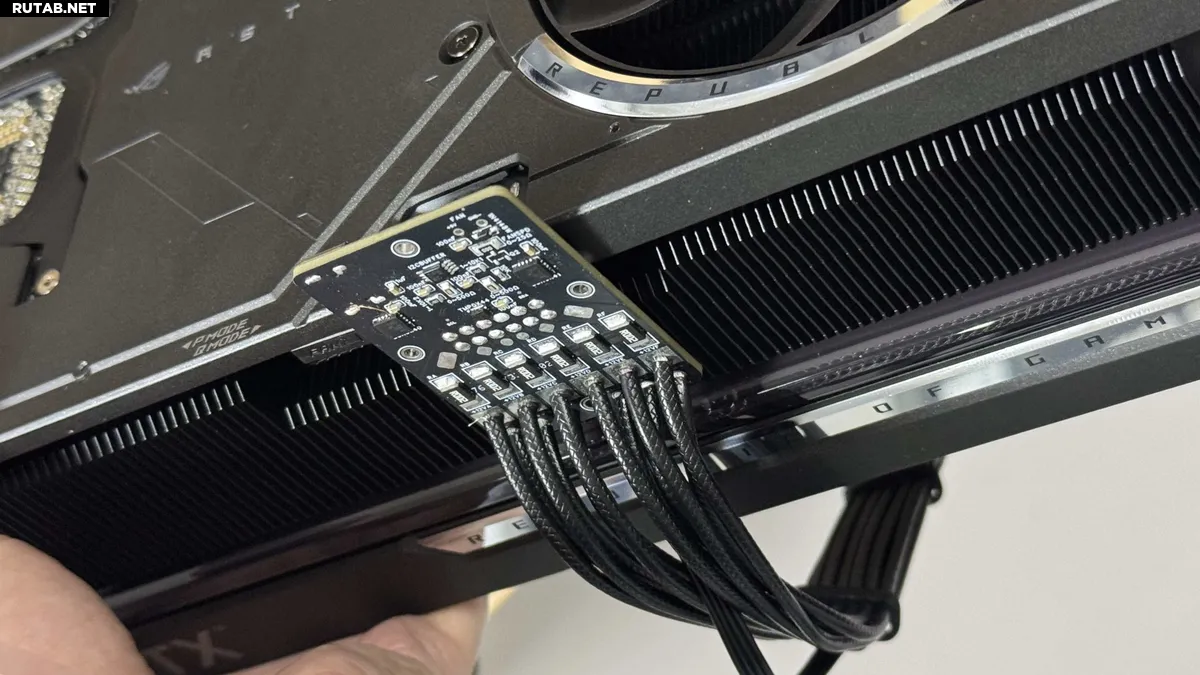

(Изображение предоставлено: Bilibili)

В электронике шунтирующие резисторы используются для измерения тока, протекающего через цепь. В идеале каждый из шести контактов 12 В должен иметь свой собственный шунтирующий резистор. В серии RTX 30 Nvidia включила три шунтирующих резистора, что, хотя и является достаточным, не является идеальным. Обновленная конструкция внутренне связывает все контакты через один шунтирующий резистор. Это делает невозможным для графического процессора определить, потребляет ли определенный контакт слишком много тока. Наихудший сценарий: один контакт несет все 575 Вт, за вычетом 75 Вт от слота PCIe (42 А), что превышает номинальный предел 9,5 А более чем в 4 раза.

Этот проект и связанное с ним программное обеспечение, вероятно, будут дорабатываться, но создатель планирует в конечном итоге сделать их открытыми. Даже при наличии полного дизайна и исходного кода, создание этого устройства с нуля будет сложной задачей, если только мы не говорим об энтузиастах. Тем не менее, в будущем мы можем увидеть появление сторонних кабелей с такой же реализацией.

Источник: Tomshardware.com
