Анализ снимка чипа Nintendo Switch 2 подтверждает производство по 8-нм технологии Samsung

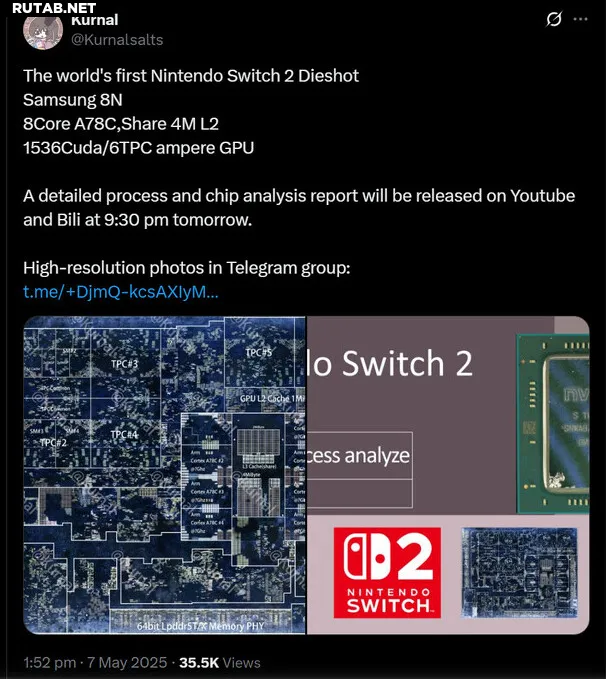

В конце апреля пользователь Kurnal (@Kurnalsalts) опубликовал частичное изображение чипа, предположительно предназначенного для Nintendo Switch 2. Этот снимок подтвердил предыдущие утечки о том, что новая гибридная консоль будет работать на кастомном чипе NVIDIA «T239». Спустя две недели Kurnal заявил о публикации «первого в мире полного снимка чипа Switch 2».

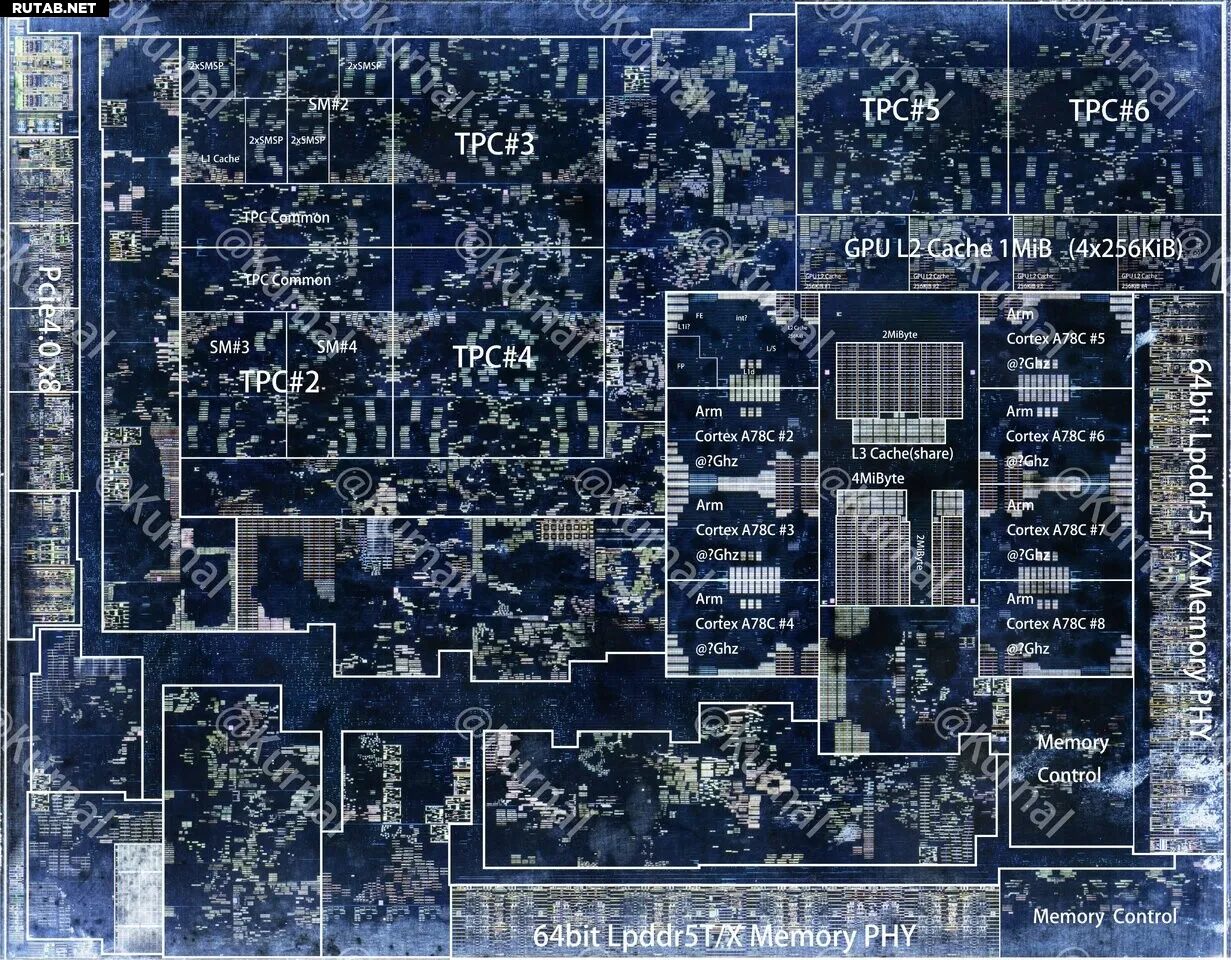

Согласно данным из соцсетей, чип производится по 8-нм технологии Samsung (8N) и включает:
- 8 ядер Cortex-A78C
- 4 МБ кэша L2 (общего)
- Графический процессор Ampere с 1536 CUDA-ядрами и 6 TPC
Другой инсайдер, Geekerwan, сообщил, что приобрел «материнскую плату Switch 2» на китайской площадке Xianyu (аналог eBay). Ранее в 2025 году на черном рынке предлагали предзаказные комплекты консоли за большие деньги, но теперь продаются только нерабочие материнские платы с чипами по цене около 1000 юаней (11 280 рублей).

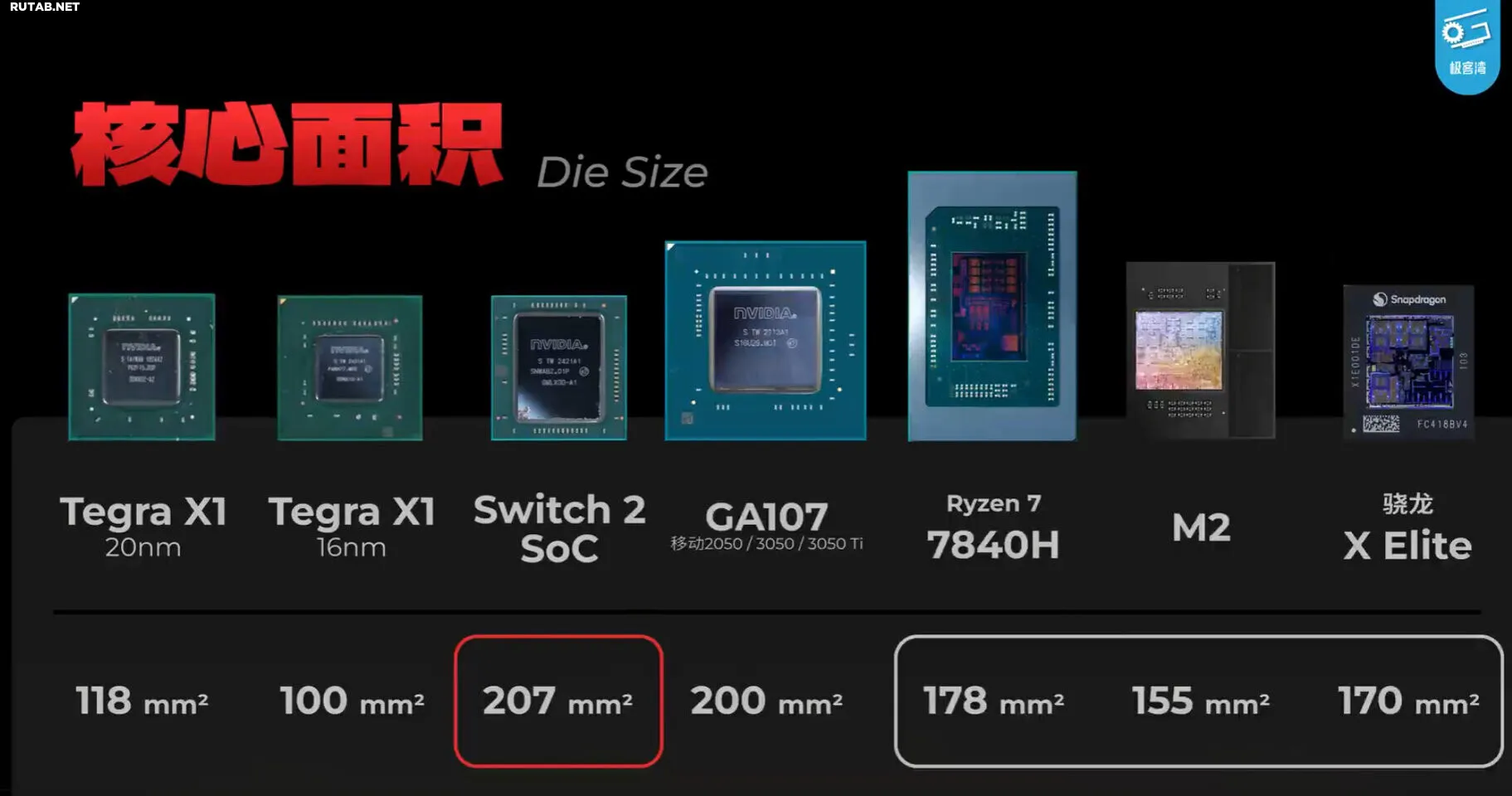

Эксперт Digital Foundry Ричард Ледбеттер поддерживает версию о 8-нм производстве чипа, опровергая предположения о 5-нм технологии. Утечки указывают на увеличенный размер кристалла — около 207 мм², что почти вдвое больше, чем у оригинальной Switch.

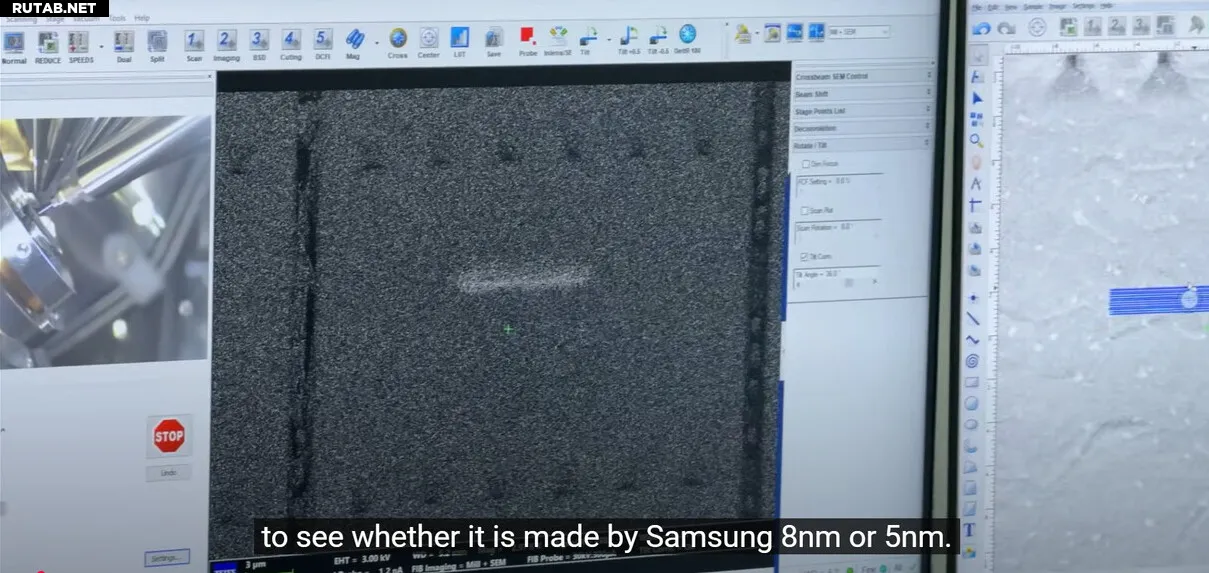

Geekerwan также опубликовал видео с вопросом: «Первый в мире чип Switch 2! Насколько мощная у него производительность?»
Источник: Kurnalsalts Tweet
ИИ: Интересно, что Nintendo продолжает использовать более старые техпроцессы (8 нм вместо 5 нм), вероятно, для снижения стоимости. Это может означать, что Switch 2 будет дешевле в производстве, но с оптимизированной архитектурой. Также стоит отметить активность черного рынка — утечки компонентов стали обычным явлением перед запуском новых устройств.
