OKI создаёт технологию 124-слойных печатных плат

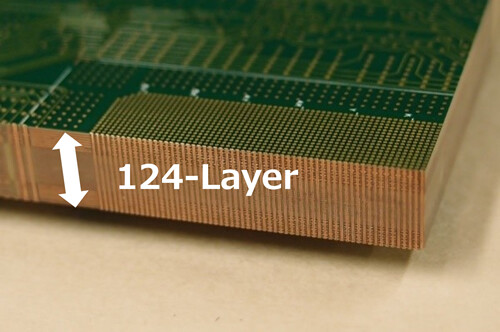

OKI Circuit Technology, компания OKI Group по производству печатных плат (PCB), успешно разработала технологию 124-слойных печатных плат для оборудования для проверки пластин, предназначенного для высокоскоростной памяти следующего поколения, такой как HBM, установленная на полупроводниках AI. Это примерно на 15% больше количества слоев по сравнению с обычными 108-слойными конструкциями. OTC стремится внедрить технологию массового производства к октябрю 2025 года на своем заводе Joetsu в городе Joetsu, префектура Ниигата, который имеет проверенную историю и передовые возможности разработки и производства в области многослойных, высокоточных, крупноформатных печатных плат для оборудования для проверки полупроводников.

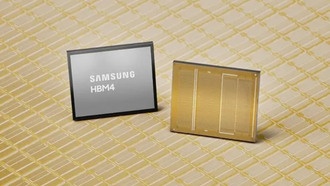

Обработка ИИ требует передачи огромных объемов данных между полупроводниками графического процессора (GPU) и памятью. По мере увеличения производительности полупроводников, установленная память также должна иметь возможности высокоскоростной, высокочастотной и высокоплотной передачи данных. HBM имеет многослойную структуру DRAM, требующую технологии, способной изготавливать пластины еще тоньше и точнее. Эта конфигурация также требует, чтобы печатные платы, используемые в контрольном оборудовании, соответствовали еще более высоким уровням производительности и качества.

Поскольку новейшие полупроводники обрабатывают огромное количество сигналов, а количество чипов, монтируемых на пластине, увеличивается из-за миниатюризации процесса, необходимо увеличить плотность и количество слоев на печатных платах, используемых в контрольно-измерительном оборудовании. Тем не менее, толщина печатных плат была ограничена 7,6 мм из-за различных ограничений, а 108 слоев были максимальным пределом при обычной технологии. На этот раз, разработав сверхтонкие материалы и инструменты и технологии обработки, подходящие для сверхтонких материалов, вместе с разработкой и внедрением запатентованной автоматической транспортной системы для сверхтонких материалов в свою производственную линию, OTC успешно разработала технологию 124-слойных печатных плат с толщиной платы 7,6 мм.

OKI активно занимается своим бизнесом EMS, основываясь на основной идее предоставления комплексных производственных услуг от проектирования до производства и испытаний на надежность. OKI уделяет особое внимание разработке технологий в бизнесе печатных плат, и эта новая технология была разработана специально в ответ на области, которые, как ожидается, покажут будущий рост, включая полупроводники ИИ, аэрокосмическую промышленность, оборону, робототехнику и коммуникации следующего поколения. OKI продолжит разрабатывать печатные платы и производственные технологии, чтобы реагировать на будущий прогресс в технологиях.

Компания OTC представит свою технологию на стенде OTC (№ 305) на выставке PCB East 2025, которая пройдет в отеле и конференц-центре Boxboro Regency в Массачусетсе, США, с 30 апреля по 2 мая 2025 года.
