Энтузиаст собрал термоэлектрический кулер Пельтье с нуля: две 360-мм СЖО и самодельные контроллеры

Жидкостное охлаждение на элементах Пельтье всегда было экзотикой, но до сих пор эту технологию применяли только в процессорных кулерах. Ютубер TrashBench решил выяснить, может ли такое решение охлаждать видеокарты. В своем новом видео он протестировал RTX 4060 и RTX 3070 с самодельной системой на элементах Пельтье, используя СЖО, кастомный контур и самодельные контроллеры постоянного тока. К сожалению, тесты показали, что, несмотря на термоэлектрические свойства, результаты оказались невпечатляющими.

Для тех, кто не в курсе: жидкостное охлаждение на элементах Пельтье использует термоэлектрический эффект для достижения температур ниже температуры окружающей среды. Полупроводниковый материал крепится к системе жидкостного охлаждения и источнику питания. Электричество охлаждает одну сторону полупроводника, но нагревает другую. На практике кулеры с этой технологией полагаются на полупроводник для охлаждения чипа, а жидкостное охлаждение в основном отводит тепло от самого полупроводника.

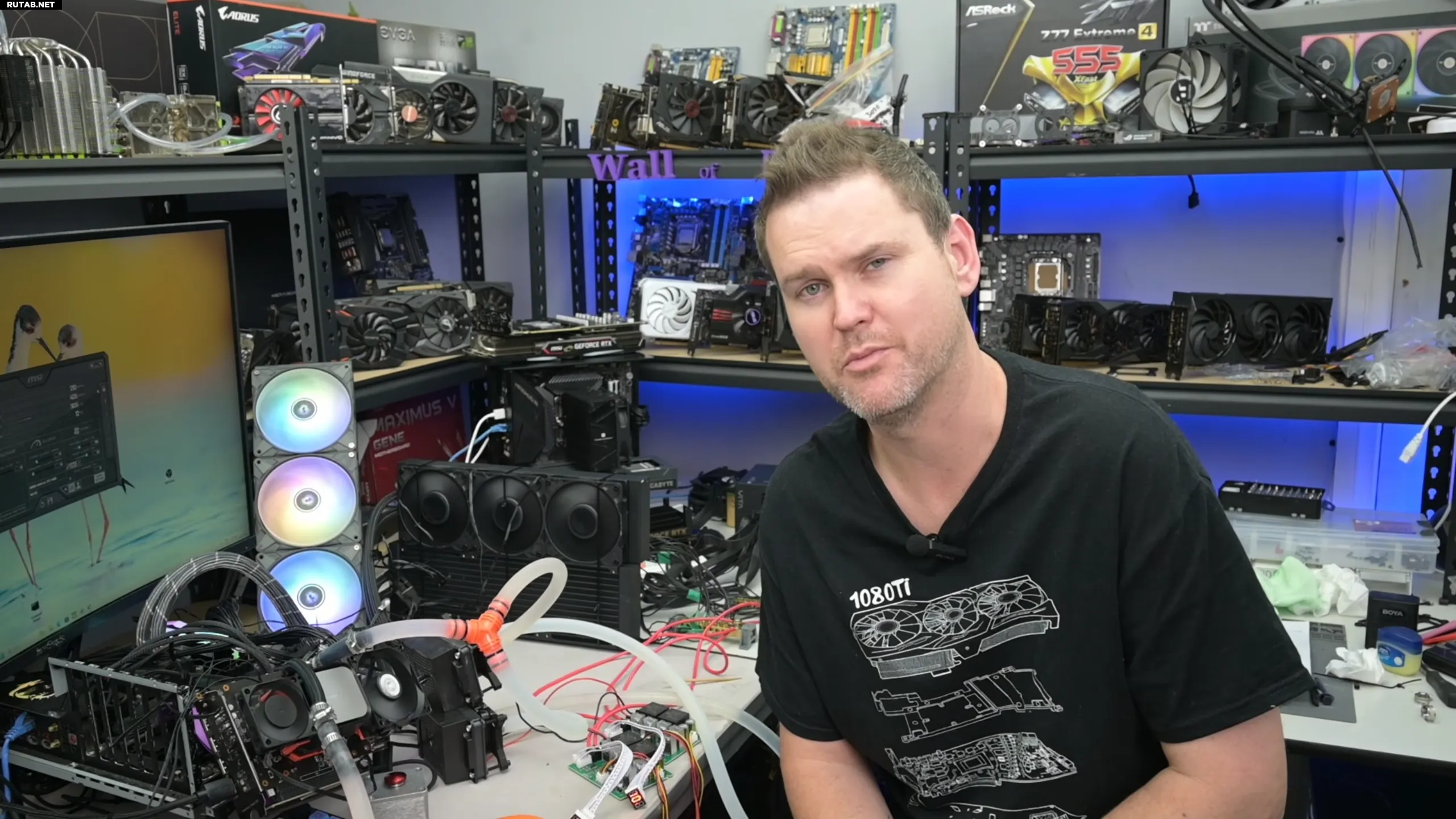

Изображение: YouTube - TrashBench

Самодельная система TrashBench состояла из сложной комбинации контроллеров, радиаторов, трубок и даже СЖО. Два 360-мм Arctic AIO использовались для охлаждения самих элементов Пельтье, а два самодельных контроллера постоянного тока регулировали подачу питания. С одной стороны к элементам Пельтье крепились водоблоки для охлаждения жидкости, идущей от водоблока видеокарты. Оба кулера Пельтье вместе потребляли 360 Вт энергии.

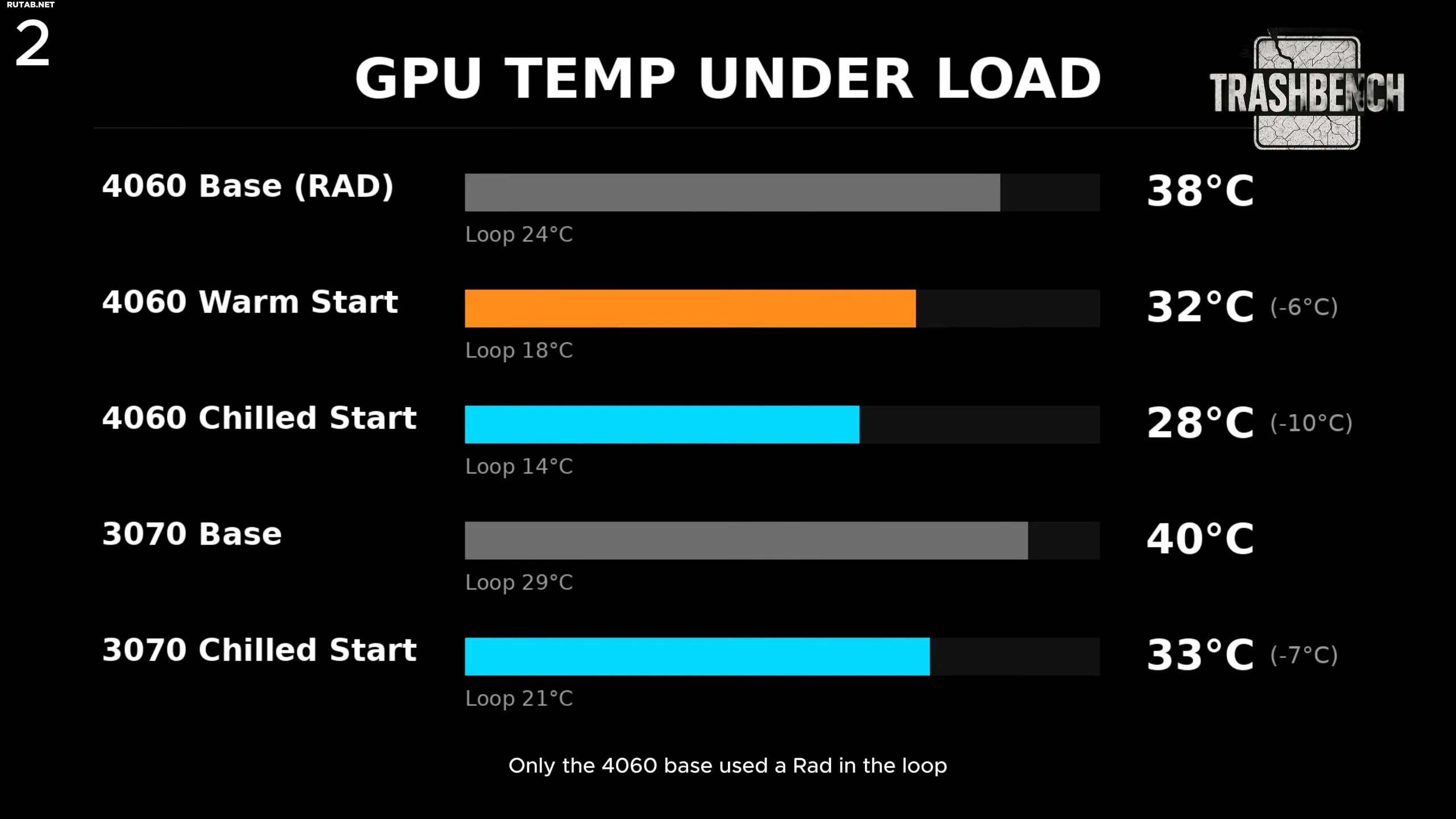

Для начала TrashBench протестировал RTX 4060 с активными кулерами Пельтье, получив базовые 38 °C на ядре GPU и 24 °C температуры жидкости при 23 °C окружающего воздуха. С включенными кулерами Пельтье температура GPU RTX 4060 упала на 10 °C до 28 °C, а температура жидкости также снизилась на 10 °C до 14 °C после 20 минут нагрузки в 3DMark Time Spy. Эти замеры были сделаны после того, как кулеры Пельтье охлаждали контур в течение 20 минут перед запуском стресс-теста GPU.

Ютубер также провел тест с «горячим стартом», когда кулеры Пельтье выключили, а затем снова включили, чтобы проверить, сможет ли контур охладиться до тех же температур. При таком методе температуры оказались немного выше: 32 °C на ядре GPU и 18 °C температуры жидкости после 20 минут в 3DMark Time Spy. В любом случае, в обоих тестах GPU достиг температуры ниже температуры окружающей среды.

Изображение: Tom's Hardware

Затем ютубер протестировал более энергоемкую RTX 3070, чтобы проверить, справится ли его самодельная система с более высоким тепловыделением. Базовые результаты для RTX 3070 показали 40 °C на ядре и 29 °C температуры жидкости. С включенными кулерами Пельтье ядро RTX 3070 достигло 33 °C, а температура жидкости — 21 °C после 20 минут в 3DMark Time Spy.

Тесты TrashBench показывают, что жидкостное охлаждение на элементах Пельтье того не стоит, несмотря на потенциал достижения суб-амбиентных температур. Эксперименты ютубера демонстрируют ахиллесову пяту таких решений: крайне низкую энергоэффективность. Для эффективного охлаждения сам кулер потребляет почти столько же энергии, сколько и охлаждаемый чип. Вдобавок, СЖО, отвечающая за охлаждение элемента Пельтье, также должна рассеивать ту же мощность, чтобы система работала эффективно.

Вот почему кулеры Пельтье не получили широкого распространения. Последним таким кулером, который мы обозревали, был Cooler Master ML360 Sub Zero, получивший три звезды. Критике подверглись его производительность и энергопотребление: он показал худшую многопоточную производительность, чем обычные СЖО, потребляя при этом почти 200 Вт самостоятельно.
