Энтузиаст модифицирует RTX 5090, добавив второй разъём питания 12V-2x6

Даже несмотря на то, что NVIDIA обновила стандарт разъёма питания до 12V-2x6, при использовании с такими мощными видеокартами, как RTX 5090, безопасность работы на пределе возможностей через один разъём всё ещё остаётся под вопросом.

Недавно энтузиаст под ником sugi0lover выполнил модификацию, установив на печатную плату нереференсной видеокарты Gigabyte RTX 5090 WinForce второй разъём питания и успешно реализовал балансировку нагрузки между ними.

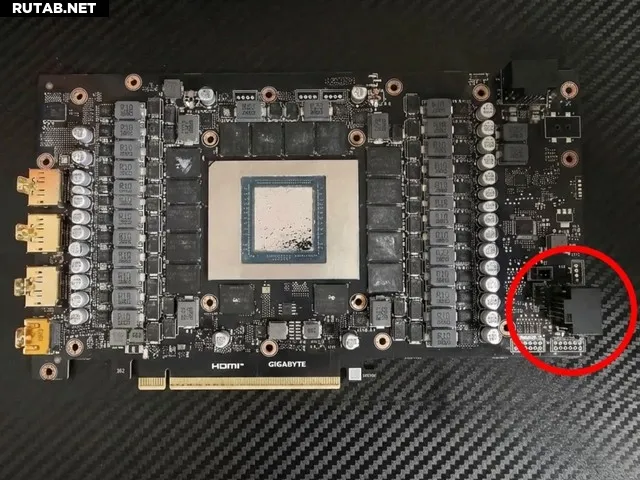

Устанавливая ватерблок на видеокарту, sugi0lover обнаружил, что на плате Gigabyte RTX 5090 в правом нижнем углу есть незапаянная площадка для второго разъёма 12V-2x6.

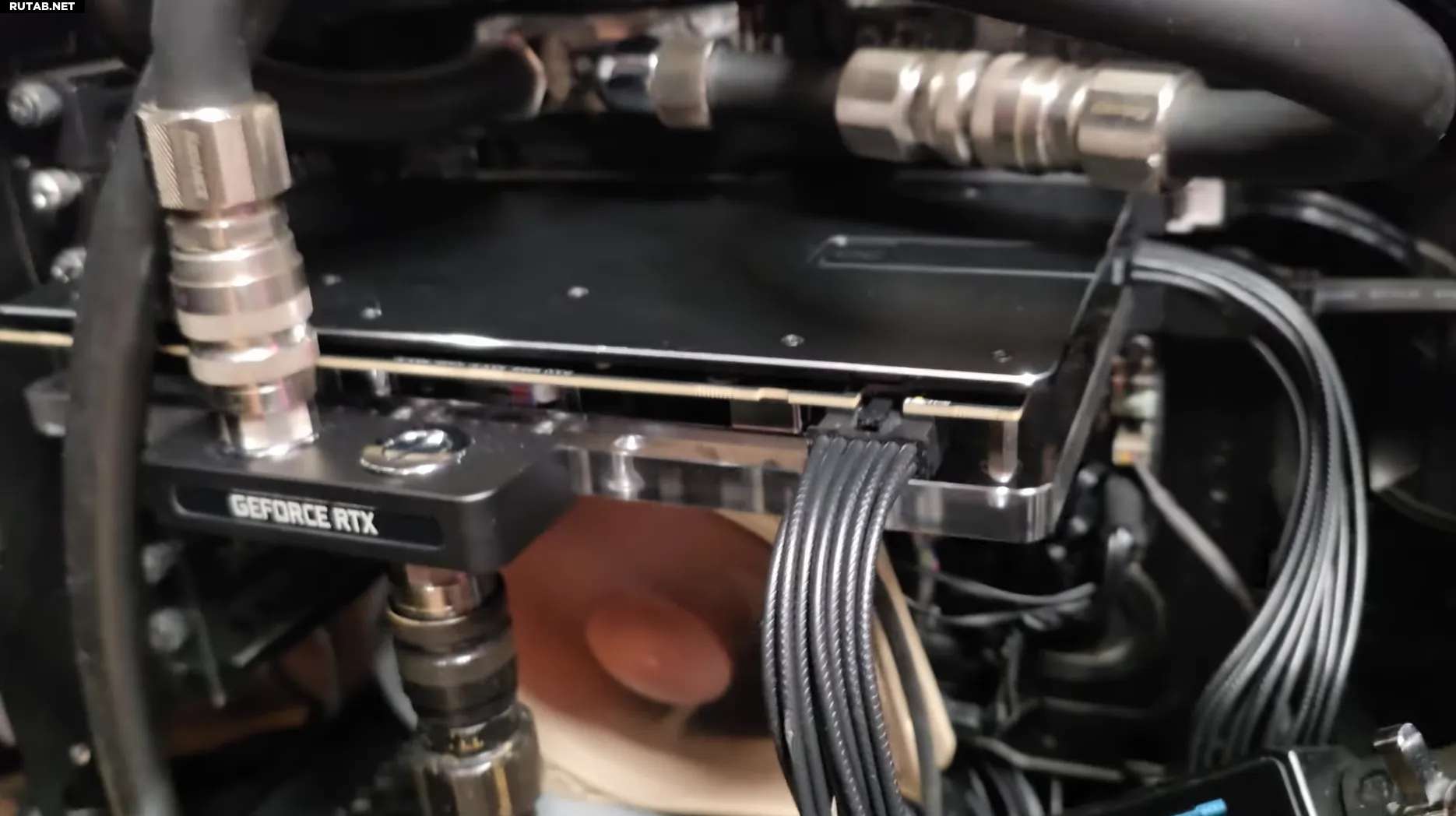

Без каких-либо изменений в схемотехнике он с помощью друга припаял на эту площадку разъём. К удивлению, новый разъём оказался полностью рабочим.

В ходе тестов при нагрузке в 600 Вт, оригинальный разъём 12V-2x6 потреблял 369 Вт (61.5% от общей нагрузки), а новый, припаянный разъём — 231 Вт (38.5%). Таким образом была достигнута балансировка нагрузки между двумя источниками питания.

Хотя идеального соотношения 1:1 добиться не удалось, тот факт, что второй разъём взял на себя почти 40% нагрузки, уже является значительным достижением и существенно снижает риск перегрева и оплавления единственного разъёма.

Интересный факт: Модификации (моддинг) видеокарт, особенно связанные с системой питания, — это сложная и рискованная процедура, которая почти всегда приводит к потере гарантии. Подобные эксперименты часто проводятся в рамках экстремального разгона (оверклокинга), где стабильность при экстремальных нагрузках и температурах критически важна. Ранее сообщалось, что некоторые энтузиасты модифицировали разъёмы на топовых картах предыдущего поколения (например, RTX 4090) после инцидентов с оплавлением оригинальных коннекторов.
