Винтажные видеокарты 3dfx Voodoo 2 могут выйти из строя из-за пироэлектрического эффекта в конденсаторах

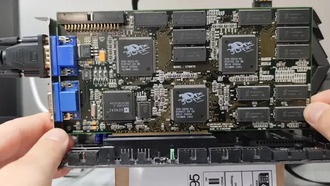

3dfx Voodoo 2 и Nvidia Riva TNT были вершиной ранней эры трёхмерной графики. Обе видеокарты вышли в 1998 году, и хотя у меня была вторая, Voodoo 2 была более производительной, несмотря на неудобство, связанное с необходимостью наличия отдельной 2D-видеокарты. Voodoo 2 — это легенда, и она регулярно встречается в ретро-ПК. Как выяснил ютубер-канал Bits und Bolts, конденсаторы на этих картах со временем могут и будут выходить из строя из-за редко обсуждаемого пироэлектрического эффекта.

В подробном видео автор канала диагностирует, почему одна из его видеокарт Voodoo 2 периодически выходит из строя с графическими артефактами. Проблема не имела чёткого паттерна и проявлялась после непродолжительного использования. После тщательного изучения он выяснил, что проблема, вероятно, связана с цепями питания карты, проверив, как меняется сопротивление на компоненте, преобразующем 5 В в 3,3 В.

Это привело его к мысли, что один или несколько конденсаторов в цепи питания работают некорректно. Речь идёт о маленьких прямоугольных конденсаторах, которые сотнями рассыпаны по любой современной печатной плате, и их диагностика обычно является головной болью. После быстрой проверки тепловизором автор обнаружил несколько «горячих» конденсаторов и заменил их.

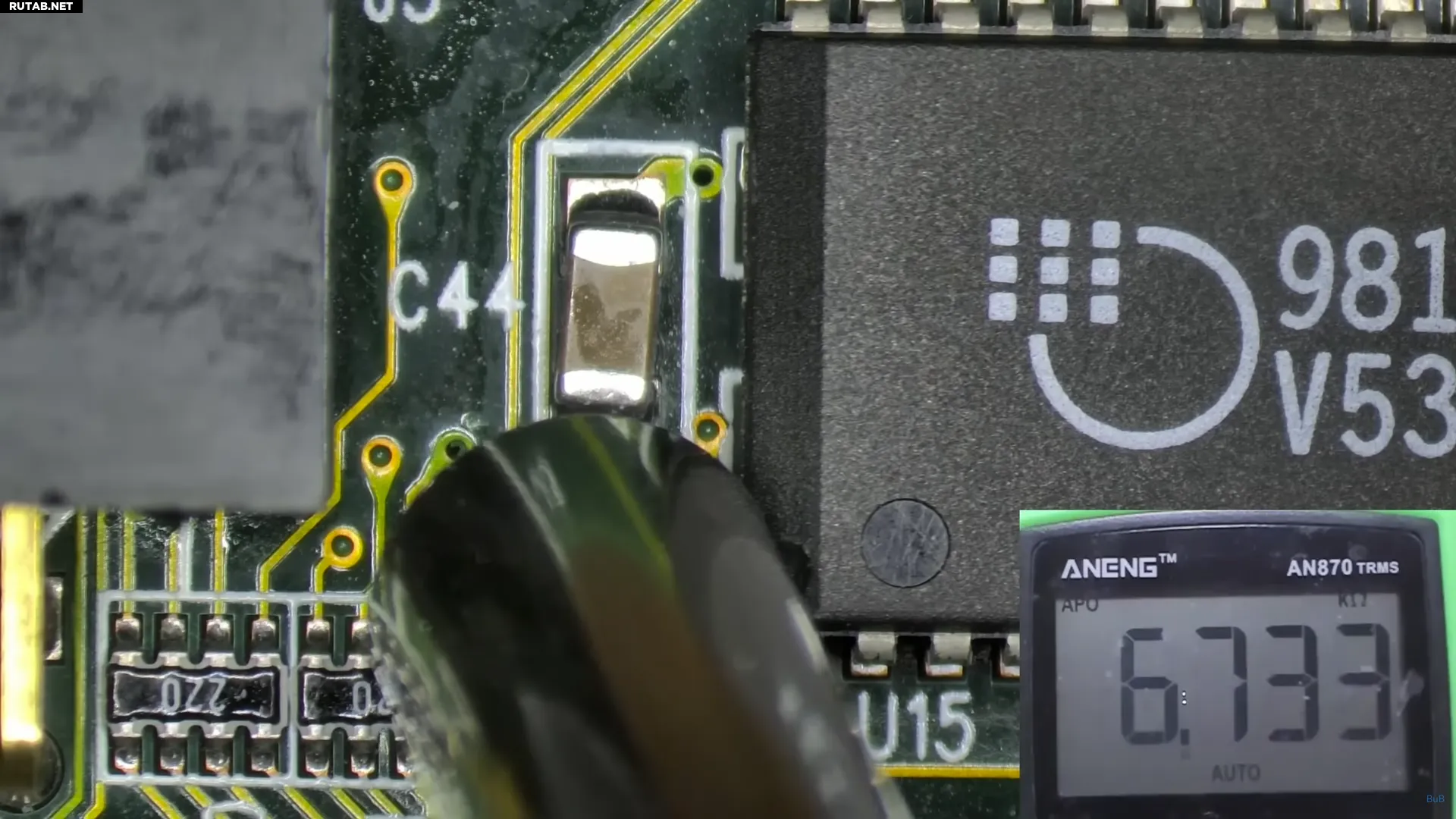

К сожалению, проблема оказалась не только в них, и необходимость измерять цепь и каждый потенциальный конденсатор быстро утомила. После некоторых исследований он нашёл гораздо более быстрый метод: направлять тепловой фен на каждый конденсатор вдоль пути и следить за реакцией схемы.

Этот метод основан на пироэлектрическом эффекте — свойстве материалов, которое вызывает изменение их электрических характеристик при нагреве и охлаждении. Грубо говоря, исправный компонент будет иметь ограниченную реакцию или не будет её иметь вовсе, но конденсаторы стареют. В случае с Voodoo 2 это приводит к периодическим, трудно воспроизводимым сбоям.

Автор отмечает, что если у вас есть видеокарта Voodoo 2, хорошей идеей будет провести профилактическое обслуживание и заранее заменить конденсаторы в цепях питания, чтобы избежать часов диагностики позже — вопрос не в том, выйдут ли конденсаторы из строя, а в том, когда это произойдёт. Можно утверждать, что это касается большинства винтажной электроники.

Видеокарта 3dfx Voodoo 2 стала культовой благодаря своей архитектуре SLI, которая позволяла объединять две карты для увеличения производительности — редкая для того времени возможность. Многие современные энтузиасты до сих пор охотятся за рабочими экземплярами Voodoo 2 для аутентичных ретро-сборок.
