Загадка самодельного сэмплера для Amiga решена спустя 32 года

Тридцатилетняя «загадка Amiga» была разгадана увлеченным электроникой ютубером. Роб Смит изначально пытался собрать самодельный сэмплер для своего компьютера Amiga еще в 1993 году. Несмотря на все усилия — тщательное следование инструкциям из журнала и консультации со знатоками в местном магазине электроники — ему так и не удалось заставить готовое устройство работать. Теперь, 32 года спустя, имея за плечами богатый опыт, он вернулся к этому проекту. Спойлер: в итоге он нашел и исправил ошибки в пошаговом руководстве из CU Amiga Issue 039.

Смит объясняет, что он копил на готовый сэмплер, когда наткнулся на вышеупомянутый выпуск CU Amiga с руководством по сборке собственной «универсальной» модели. Обычно владельцы Amiga использовали такие устройства для захвата аудиосэмплов при разработке игр, демо, слайд-шоу и композиций в ProTracker (.MOD). Этот проект привлек его, поскольку сочетал интерес к компьютерам и самостоятельной сборке электроники.

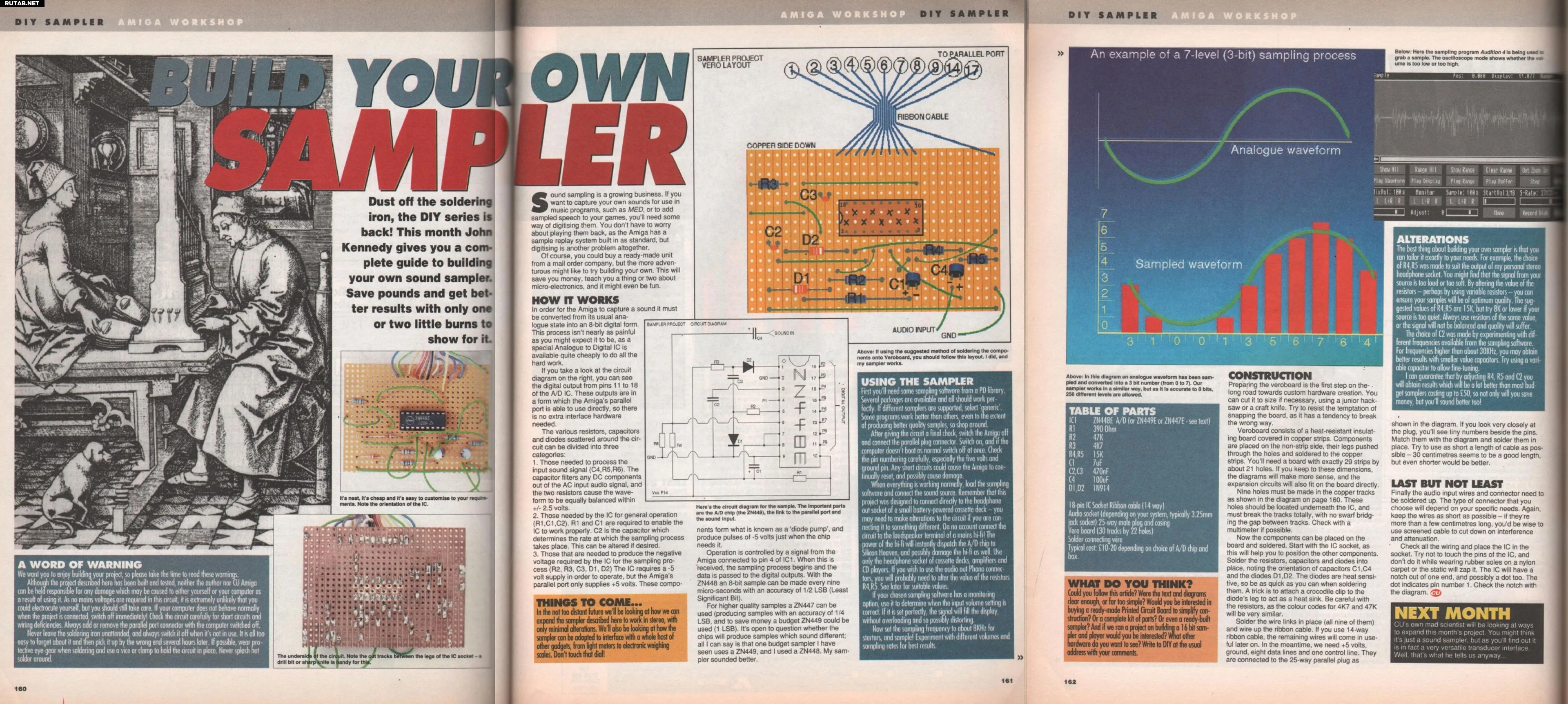

Оригинальные инструкции, содержащие ошибки. / Изображение: CU Amiga Magazine, The Internet Archive

Должно быть, было неприятно работать над этим проектом, призванным сэкономить деньги, и после всех усилий потерпеть неудачу. В конце концов, Смит выбросил все компоненты, насколько помнит, но сохранил ключевую микросхему аналого-цифрового преобразователя (АЦП), так как она была одной из самых дорогих.

Именно с этой микросхемой в руках Смит решил снова взяться за самодельный сэмплер для Amiga, на этот раз имея за плечами опыт и огромные ресурсы интернета.

Точное следование инструкциям из журнала в 2025 году привело к тому же результату, что и в 1993-м: устройство не работало и даже вызывало зависание Amiga при попытке его использовать.

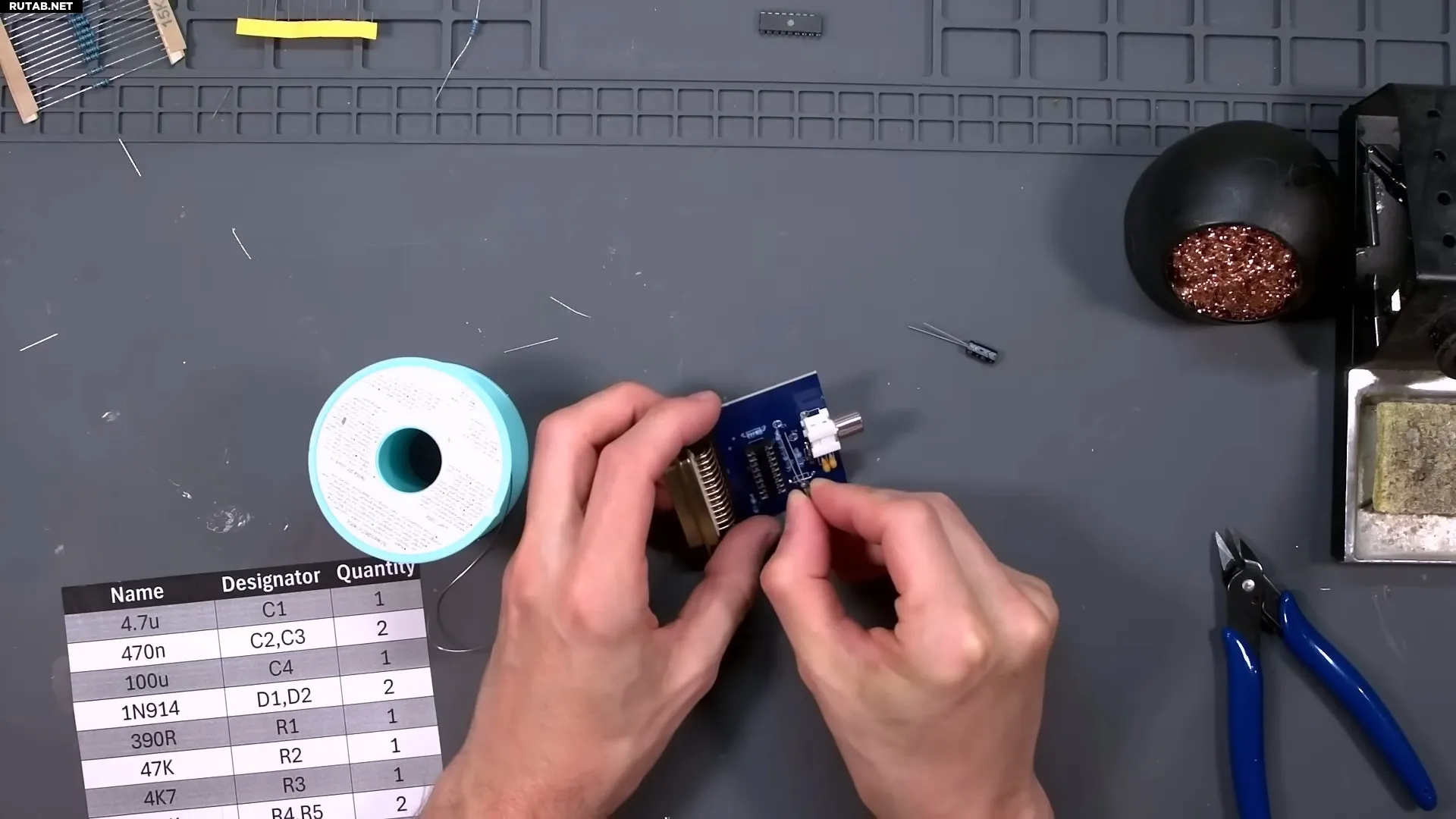

Замена конденсатора / Изображение: Роб Смит

Поиск ошибок в руководстве

Тщательно следуя напечатанному руководству из CU Amiga Issue 039, Смит довольно быстро обнаружил по меньшей мере одну явную ошибку. Он нашел CU Amiga Issue 040 и выяснил, что руководство по сборке стерео сэмплера (часть 2) содержало исправление для моно сэмплера из выпуска 039!

Спихивая на опечатку, CU Amiga 040 заявила, что «C1 должен был быть конденсатором на 47 мкФ». В журнале, вышедшем месяцем ранее, этот компонент был указан как «7 мкФ». Несколько движений паяльником и замена компонента на правильный исправили эту ошибку.

Однако исправление этого несоответствия не сработало, поэтому Смиту пришлось продолжить расследование. В конце концов он обнаружил, что тактовая частота устройства, которая должна была быть около 30 кГц, на самом деле составляла лишь 287 Гц.

Сверившись с даташитом на АЦП и сделав обоснованное предположение, Смит решил заменить конденсатор, задающий частоту, с 470 нФ на 20 пФ. Это резкое уменьшение, но трюк сработал. Замена конденсатора подняла тактовую частоту устройства до 1,6 МГц, и самодельный сэмплер начал работать с классическими программами для Amiga, такими как Audition 4 и ProTracker.

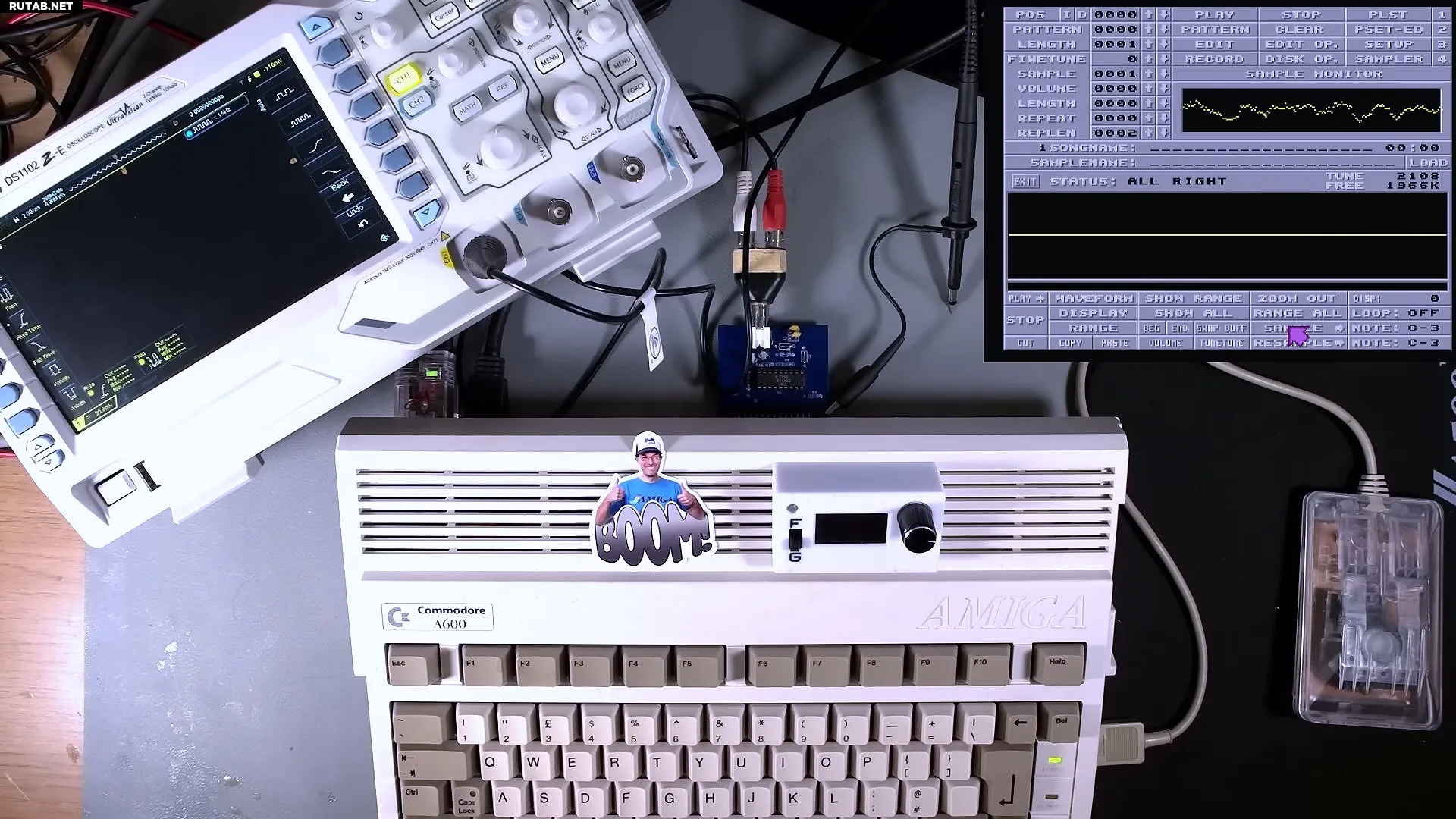

Успех — видна форма аудиоволны в ProTracker (экран Amiga вверху слева) / Изображение: Роб Смит

Сэмплеры были популярны среди владельцев Amiga и ST

Автор оригинальной статьи также вспоминает, как наслаждался сэмплированием на своем 16-битном компьютере. Однако он использовал коммерческий картридж Stereo Master и программный пакет от Microdeal для Atari STe (он также был доступен для Amiga). По его словам, это обошлось ему в 39 фунтов. Взяться за проект по сборке самодельного сэмплера в то время означало бы значительные расходы на компоненты, а электроника и пайка не были его хобби.

Другие проекты Роба Смита

Энтузиаст электроники Роб Смит уже появлялся на страницах Tom’s Hardware. В прошлый раз редакция ресурса делилась его работой — «полностью рабочим трекером движения M314», вдохновленным фильмом «Чужой».
