Материнская плата Maxsun сзади размещает слот для видеокарты

Сборка компактных ПК (SFF) — это как создание механических часов на заказ: красиво и стильно, но работать внутри такого корпуса бывает непросто, особенно когда дело доходит до установки всё более крупных видеокарт. Возможно, вас заинтересует уникальное решение от компании Maxsun — они перенесли слот PCIe для видеокарты на обратную сторону материнской платы.

Модель материнской платы называется MS-Terminator B760BKB D5 WIFI — имя, возможно, больше, чем сама плата формата Mini-ITX. На первый взгляд, она выглядит как любая другая крошечная плата для Intel, но если присмотреться, можно заметить, что чего-то не хватает.

Maxsun Magic! MS-Terminator B760M BKB размещает вашу видеокарту сзади! Никаких удлинителей, меньше, тоньше и умнее. 👉Попробовали бы такую сборку?

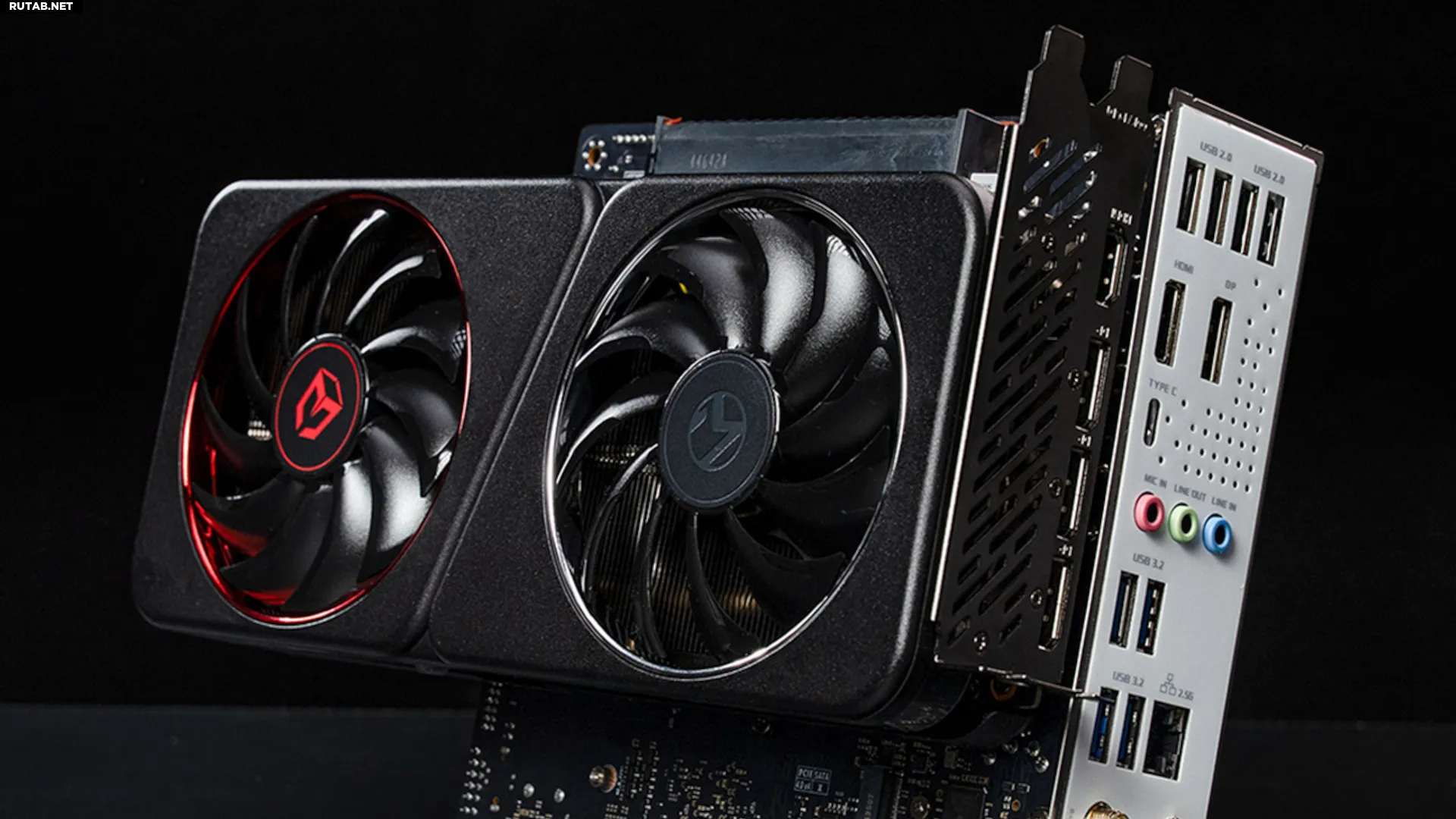

Вместо размещения основного слота PCIe x16 для видеокарты прямо под процессором и первым слотом M.2, Maxsun переставила разъёмы так, что слот теперь находится на задней стороне платы. Это также угловой слот, что приводит к вертикальному монтажу карты при установке.

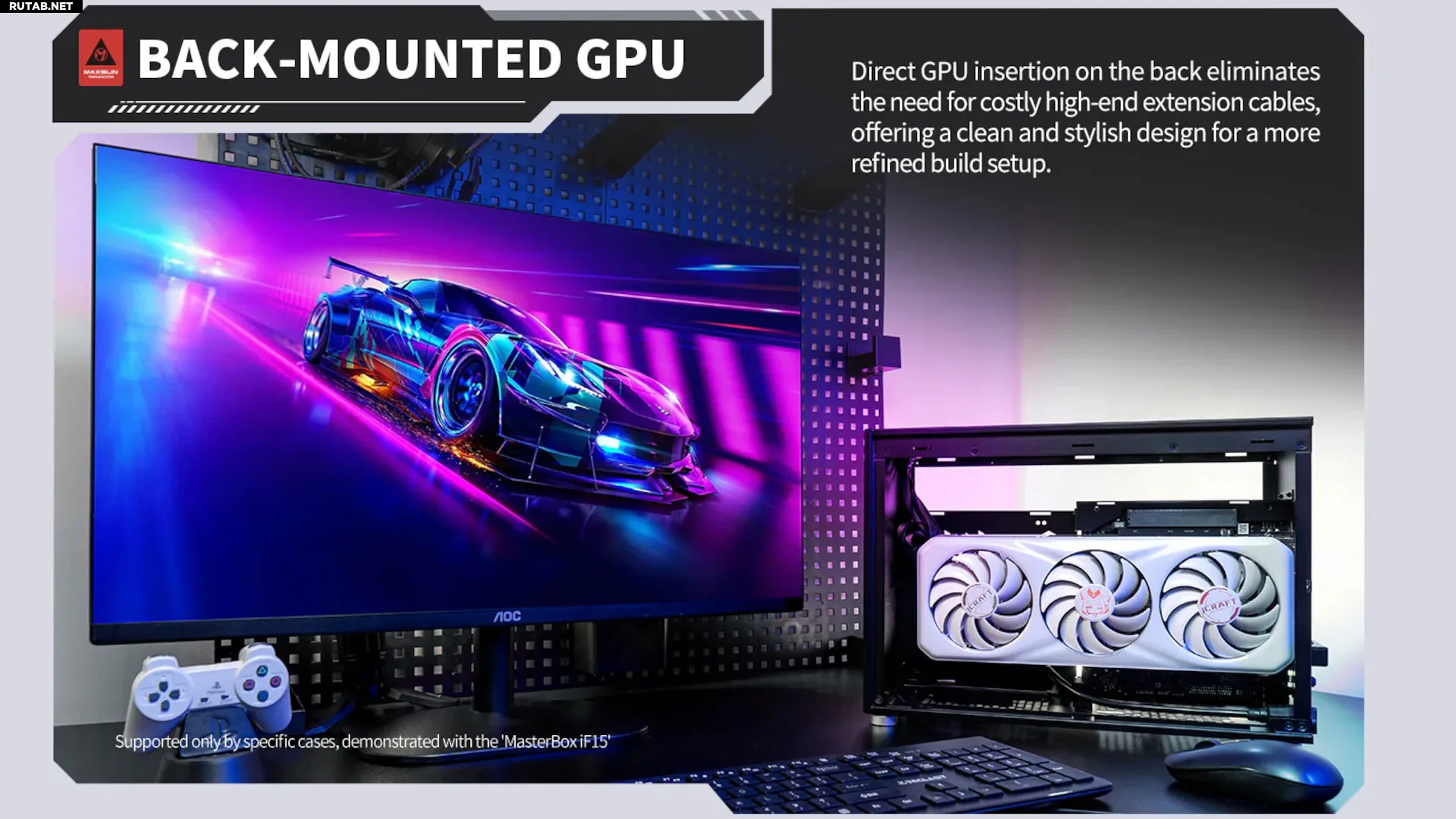

Разумеется, такое расположение слота для видеокарты означает, что некоторые корпуса для SFF-сборок не подойдут. Честно говоря, не совсем понятно, как Maxsun предполагает монтировать материнскую плату, поскольку большинство корпусов, включая SFF, крепят плату на стойках, вкрученных в панель. Здесь, вероятно, потребуется просто рама, чтобы освободить место для видеокарты.

Кроме того, в большинстве корпусов, поддерживающих вертикальный монтаж видеокарт, отверстие в шасси (для планки ввода-вывода карты) находится справа от задней панели ввода-вывода материнской платы. Здесь же оно слева. И, кстати, карта будет установлена вверх ногами.

Также возникает вопрос: не вызовет ли проблем охлаждение, если задняя пластина видеокарты окажется прямо рядом с «нижней» частью процессора, с минимальным зазором между ними. Надеемся, что всё обойдётся, и кулеры обоих компонентов просто будут работать чуть интенсивнее, чтобы отводить тепло.

Материнские платы с разъёмами на обратной стороне — не новинка. Например, я тестировал систему Asus BTF, где все разъёмы для вентиляторов и периферии вынесены на заднюю сторону. Однако слот для видеокарты там расположен традиционно.

Очевидно, Maxsun не ожидает, что MS-Terminator B760BKB D5 WIFI станет платой для каждого энтузиаста SFF-ПК. Эта модель ещё более нишевая, чем большинство плат Mini-ITX. Не помогает и то, что остальные характеристики довольно обыденны: нет слотов M.2 Gen 5, нет Wi-Fi 7, нет USB4.

Это ожидаемо, учитывая использование чипсета Intel B760, но, пожалуй, помимо необычного расположения PCIe-слота, здесь нужно что-то большее. Впрочем, я буду рад ошибиться. Если кому-то удастся заполучить такую плату и собрать на её основе мощный карманный ПК — присылайте фотографии!
