Что делать, если погнулись ножки процессора или сокета материнской платы: подробное руководство

Ножки процессора, через которые осуществляется соединение с материнской платой, требуют особого внимания — независимо от того, расположены они на самом CPU или на сокете материнской платы. Даже незначительный изгиб может привести к невозможности запуска компьютера, а в худшем случае — к необратимому повреждению оборудования. Как же быть, если ножки процессора или материнской платы погнулись или вовсе отломились?

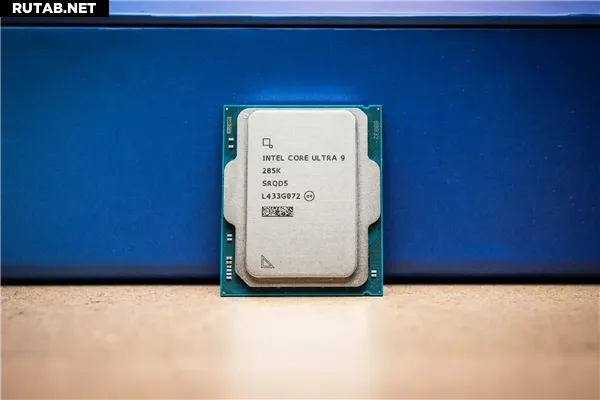

Современные процессоры и материнские платы используют два основных типа подключения: PGA (Pin Grid Array, матрица штырьковых выводов) и LGA (Land Grid Array, матрица контактных площадок). Процессоры AMD Ryzen 5000 и более ранние модели используют технологию PGA, где ножки расположены на нижней части CPU. Intel и AMD Ryzen 7000 и новее применяют LGA, где контакты перенесены на разъём материнской платы.

Контакты процессора и сокета не только расположены очень плотно, но и крайне тонки. Обычно их изготавливают из медного сплава, который, обладая некоторой гибкостью, может быть довольно хрупким. Если погнуто всего несколько контактов, можно попробовать исправить это самостоятельно. Главное в этом процессе — действовать аккуратно, уверенно и точно.

Перед началом ремонта важно подготовиться. Вам понадобятся:

• Пинцет с тонкими кончиками (желательно антистатический);
• Плоская пластиковая карта (например, банковская или дисконтная);
• Увеличительное стекло или микроскоп (по возможности).

Работать следует на чистой, ровной и хорошо освещённой поверхности, свободной от посторонних предметов, чтобы случайно не задеть оборудование.

Если ножка лишь слегка отклонена от правильного положения без видимых заломов, можно попробовать выровнять её с помощью пластиковой карты. Аккуратно вставьте край карты рядом с погнутой ножкой и медленно, равномерно подвигайте её в направлении правильного положения. Постоянно контролируйте процесс, не прилагайте излишних усилий.

При более серьёзном изгибе, когда ножка заметно наклонена или даже слегка сложена, карты может быть недостаточно — здесь пригодится пинцет.

Аккуратно зажмите пинцетом середину ножки (не основание, чтобы не сломать её), и медленно верните изогнутую часть в исходное положение согласно общей схеме расположения контактов.

Если две ножки переплелись, ни в коем случае не дёргайте их. Сначала аккуратно разделите их пинцетом, и только затем выправляйте по отдельности.

Сильно повреждённые ножки (с заломами, трещинами) или полностью отломанные контакты требуют особой осторожности. Если ножка надломлена, но ещё держится, можно очень аккуратно попытаться её выпрямить, но имейте в виду, что её прочность уже снижена. После такого ремонта оборудование требует особенно бережного обращения.

Если ножка отломана полностью, не пытайтесь чинить её самостоятельно — потребуется ювелирная пайка, и велик риск повредить соседние контакты или дорожки на плате. Лучше обратиться в профессиональный сервисный центр. В случае с материнской платой может потребоваться замена всего сокета.

После ремонта не спешите сразу устанавливать процессор и включать компьютер. Тщательно проверьте, все ли ножки выровнены правильно.

Аккуратно установите процессор в сокет — если он садится без усилий и перекосов, значит, вы всё сделали правильно. Закрепите его, подключите питание и другие кабели и попробуйте включить ПК.

Если система запускается, заходит в BIOS или операционную систему — ремонт прошёл успешно. Если компьютер не включается или выключается сразу после старта, возможно, остались проблемы. Проверьте, нет ли в сокете посторонних частиц, не попал ли термоинтерфейс на контакты. Если видимых причин нет, обратитесь в авторизованный сервис или к опытным мастерам.

Лучший способ избежать подобных проблем — профилактика. Всегда сверяйте ориентацию процессора и сокета при установке, не прилагайте излишних усилий. Берите CPU только за края, избегая касания контактов. При транспортировке компьютера или отдельных компонентов используйте оригинальную упаковку и защитные чехлы. При чистке ПК и снятии системы охлаждения будьте осторожны, чтобы не потянуть и не погнуть ножки процессора.
