Почему высококлассные видеокарты и материнские платы имеют тёмный цвет PCB?

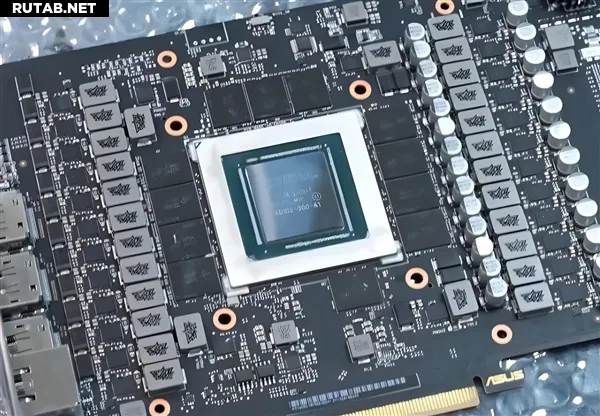

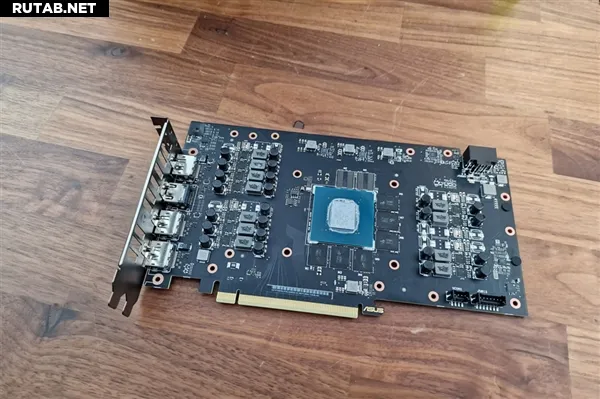

При выборе комплектующих можно заметить интересную закономерность — бюджетные модели видеокарт, материнских плат, оперативной памяти и блоков питания чаще всего используют светло-зелёные печатные платы (PCB), тогда как премиальные решения оснащаются тёмно-синими или чёрными PCB. В чём причина такого различия?

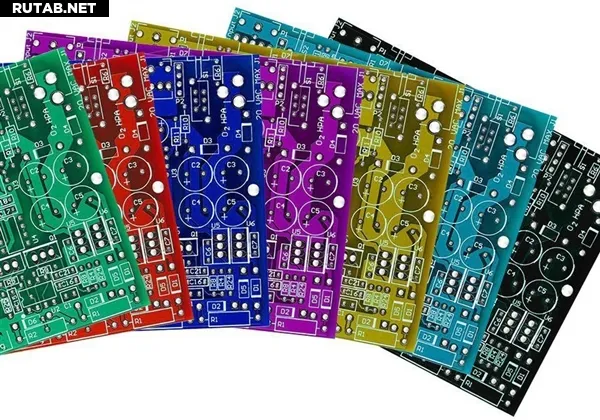

Цвет PCB определяется оттенком защитного покрытия — «паяльной маски» (Solder Mask), которая предотвращает короткие замыкания, окисление контактов и обеспечивает изоляцию токопроводящих дорожек.

В начале развития электронной промышленности зелёная паяльная маска получила широкое распространение благодаря технологическим преимуществам: быстрому времени отверждения, высокой точности совмещения при производстве и удобству визуального контроля качества. Кроме того, зелёный пигмент демонстрирует отличную термостойкость при пайке.

Другие цвета, особенно чёрный, создают дополнительные сложности. Чёрная маска содержит углерод, который активно поглощает тепло, что может приводить к деформациям при пайке. Кроме того, тёмная поверхность хуже отражает свет, усложняя автоматический оптический контроль (AOI) и увеличивая себестоимость производства.

Таким образом, зелёные PCB дешевле в изготовлении, что критично для бюджетных устройств. Производители топовых решений используют тёмные цвета PCB как маркетинговый инструмент для создания премиального образа, несмотря на повышенные затраты.

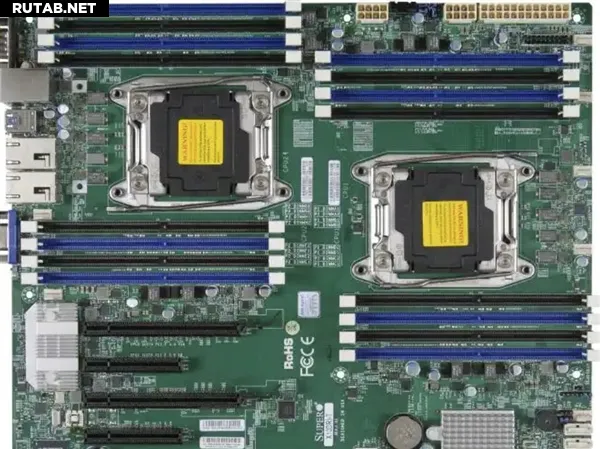

Влияет ли цвет PCB на производительность? Нет. При одинаковом качестве основы и толщине медного слоя электрические характеристики плат разных цветов идентичны. Например, серверные материнские платы, где важна надёжность, по-прежнему часто используют зелёные PCB.

Важно помнить, что некоторые производители могут устанавливать чёрные PCB в бюджетные модели для создания ложного впечатления «премиальности», при этом экономя на качестве компонентов. В таких случаях тёмный цвет может быть признаком более низкого качества по сравнению с зелёными аналогами.

При выборе комплектующих (видеокарт, материнских плат, памяти) эксперты рекомендуют обращать внимание не на цвет PCB, а на ключевые параметры: количество слоёв платы, толщину медного покрытия и фазы питания.
