Проблема с точкой доступа у всех RTX 50

Лаборатория Игоря обнаружила тревожную тенденцию среди всех видеокарт серии Nvidia Blackwell RTX 50, включая даже псевдобюджетные графические процессоры, такие как RTX 5060 Ti. Согласно длинному сообщению в блоге, опубликованному изданием, большинство, если не все, партнерские карты AIB серии RTX 50 предположительно подвержены появлению высокотемпературных точек в области подачи питания, что может потенциально повредить эти видеокарты после длительного интенсивного использования.

Проблема заключается в конструкции систем подачи питания для затронутых видеокарт. Igor's Lab утверждает, что несколько компонентов, составляющих систему подачи питания, такие как полевые транзисторы, катушки, драйверы и дорожки, соединяющие все вместе, сгруппированы слишком близко друг к другу, создавая температуры, которые могут потенциально ухудшить систему подачи питания в течение срока службы карты, потенциально убив карту всего за несколько лет использования.

(Изображение предоставлено: Igor's Lab)

(Изображение предоставлено: Igor's Lab)

Например, печатная плата состоит из нескольких тонких медных слоев, соединенных с силовыми плоскостями. Это приводит к высокой тепловой плотности на плате, особенно вокруг преобразователей напряжения. Компоненты подачи питания, отвечающие за питание шин питания графического процессора (такие как вышеупомянутые полевые транзисторы, катушки и драйверы), часто располагаются слишком близко друг к другу на печатной плате в попытке сохранить конструкцию максимально компактной за счет тепловых характеристик.

Предположительно, высокая компактность этих печатных плат приводит к повышению температуры на выходе системы подачи питания, создавая горячие точки, которые могут поставить под угрозу долговечность видеокарт серии RTX 50. Партнеры по платам могли бы исправить эту проблему, используя более прочные материалы, что является обычным явлением в серверных и промышленных графических процессорах. Однако себестоимость этих материалов предположительно слишком высока для партнеров по платам, чтобы использовать их в потребительских видеокартах.

Еще одна проблема, на которую обратил внимание Igor's Lab, — это недостатки в Thermal Design Guide от Nvidia. Это руководство — документ, созданный для всех партнеров Nvidia по платам расширения, который служит документом по тепловому планированию для эталонных проектов печатных плат Nvidia, призванным помочь AIB создавать должным образом охлаждаемые видеокарты Nvidia. Igor's Lab обратил внимание на недостатки в руководстве Nvidia RTX 40-series, показав, что многие параметры документа указаны для идеальных условий окружающей среды, а не оптимизированы для наихудшего сценария.

Igor's Lab поместил PNY RTX 5070 и Palit RTX 5080 Gaming Pro OC под тепловизионную камеру, чтобы продемонстрировать вышеупомянутые проблемы с температурой. Было показано, что RTX 5080 Gaming Pro OC имеет область горячей точки прямо там, где расположены основные NVVDD, зажатую между выходами заднего дисплея и кристаллом графического процессора, с показателем 80,5 °C. Для сравнения, ядро графического процессора находилось на уровне 70 °C.

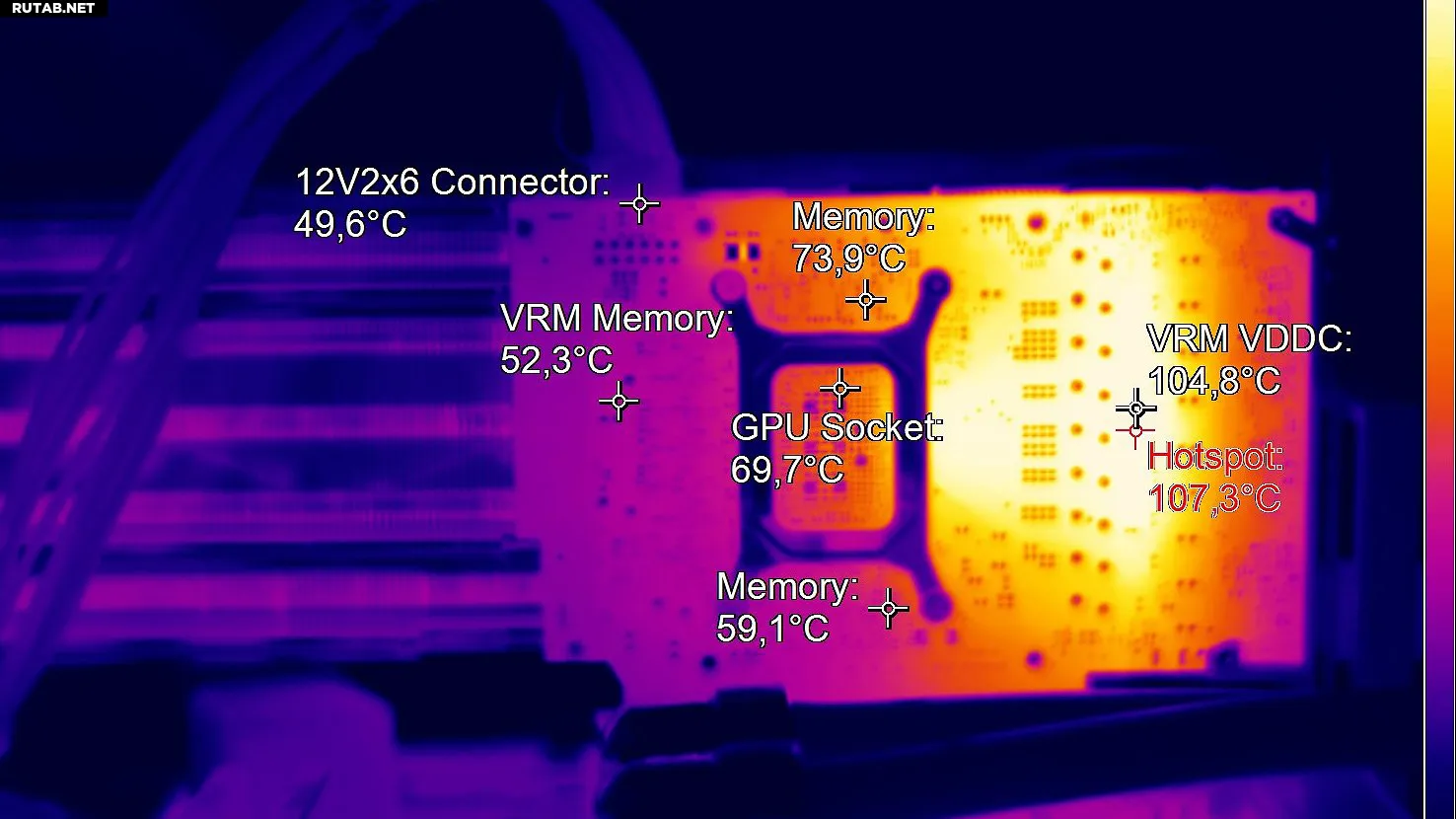

PNY RTX 5070 был намного хуже, измерив 107,3 °C в той же области из-за своей значительно более короткой печатной платы (ядро графического процессора находилось при гораздо более холодной температуре 69,7 °C). Все компоненты подачи питания расположены между выходами дисплея и графическим процессором, что делает точку доступа еще более горячей, чем у RTX 5080 (у которой некоторые компоненты подачи питания были распределены по правой, верхней и левой стороне печатной платы). Основная проблема заключается в том, что у RTX 5070 от PNY меньше фаз, чем у Palit RTX 5080, что заставляет всю систему подачи питания справляться с более высокой плотностью тока, что, в свою очередь, повышает температуру.

Основная проблема с обеими картами заключается в том, что охлаждение неадекватно для поддержания системы подачи питания в максимально возможной прохладе (или, по крайней мере, достаточно прохладной для обеспечения долговечности). Ни одна из карт не использовала никаких термопрокладок для соединения части подачи питания печатной платы, где находится точка доступа, с соответствующей задней пластиной каждого графического процессора.

Игорь применил термомод к обеим видеокартам, показав значительное снижение температур, особенно на RTX 5070. Температура точки подачи питания RTX 5080 снизилась с 80,5 °C до 70,3 °C после нанесения термопасты на заднюю пластину вокруг области точки нагрева. RTX 5070 также поднялась со 107,3 °C до более устойчивого значения «значительно ниже 95 °C» — хотя это все еще довольно много.

Результаты исследований Igor's Lab показывают ключевые улучшения, которые можно сделать с видеокартами серии RTX 50 в области подачи питания. Многие из этих видеокарт имеют зону горячей точки вокруг области VRM, которая может значительно превышать температуру на кристалле самого графического процессора. Предположительно, 80 градусов близки к пределу, при котором может возникнуть долгосрочная электромиграция и «эффекты старения», которые в конечном итоге могут привести к выходу этих видеокарт из строя за годы использования.
