Энтузиаст создал портативную PS2 с обратно спроектированной материнской платой

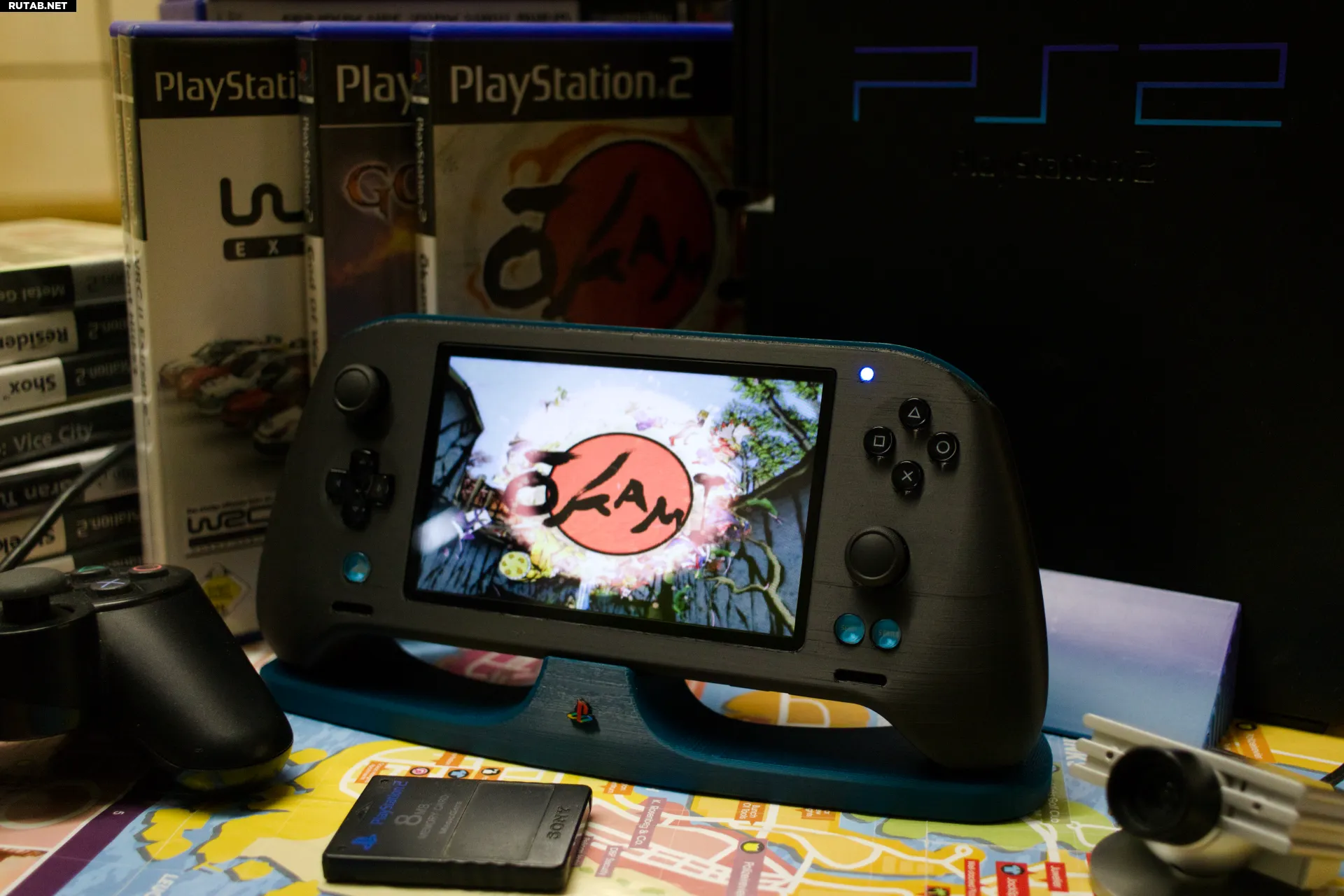

Энтузиаст под ником tschicki создал портативную версию PlayStation 2 с нуля, используя обратно спроектированную материнскую плату с оригинальными чипами от PS2. Устройство заключено в 3D-печатный корпус с полноценным управлением, поддержкой USB-PD зарядки и собственной системой охлаждения. Проект полностью открыт и доступен на GitHub.

Работа над PS2 Portable началась еще в 2022 году, но проект был обнародован только в прошлом году. Четырехлетний цикл разработки заметен по качеству исполнения. Дизайн вдохновлен современными портативными консолями вроде ROG Ally: эргономичная форма с крупными рукоятками, в которых размещены два аккумулятора по 5000 мАч, обеспечивающие до 4,5 часов игры.

На лицевой панели расположены датчики Холла для стиков и кнопки от PS Vita 2000. Корпус оснащен вентиляционными отверстиями и портом USB-C. Охлаждение реализовано с помощью кастомного радиатора и вентилятора от Nintendo Switch Lite.

Основой проекта стала обратная разработка схемы PS2. Tschicki взял шесть оригинальных микросхем от моделей SCPH-7900x или SCPH-9000x и разместил их на собственной материнской плате. Чипы-доноры отвечают за основные вычисления (Emotion Engine и Graphics Synthesizer), а микроконтроллеры RP2040 управляют терморегуляцией, органами управления и звуком. Для вывода видео используется FPGA-процессор, который подключается напрямую к GS, минуя аналого-цифровой преобразователь и сохраняя качество изображения.

Портативная консоль поддерживает различные разрешения и оснащена 5-дюймовым IPS-дисплеем с разрешением 480x800p и частотой 60 Гц. Управление эмулирует сигналы DualShock 2 с полной поддержкой вибрации. Для загрузки игр используется два слота microSD: один подключается к шине карты памяти PS2, второй использует открытый стандарт MX4SIO для прямого доступа к библиотеке игр.

Консоль запускает игры для PS2 «нативно» через кастомное ПО (OPL или NHDDL) и поддерживает PS1 через DKWDRV — никакой эмуляции. Все файлы для сборки, включая 3D-модели, схемы PCB, код FPGA и прошивки, доступны на GitHub. Однако автор предупреждает, что проект требует экспертных навыков пайки и программирования, и не рекомендует пытаться повторить его в качестве любительского DIY-проекта.
