Обзор материнской платы GALAX Union B650M Wi-Fi Black Warrior PLUS: сдержанный дизайн и мощная начинка

В современном рынке сборки ПК наблюдается устойчивый тренд: пользователи стремятся выделить больше бюджета на процессор и видеокарту — ключевые компоненты для производительности, но при этом не желают переплачивать за флагманские материнские платы. Вместо этого они предпочитают более доступные, но качественные модели среднего ценового сегмента, способные работать с топовыми процессорами и предлагающие практичный функционал и хорошую расширяемость.

В ответ на этот спрос производители активнее выпускают материнские платы серии B. Модель GALAX Union B650M Wi-Fi Black Warrior PLUS как раз разработана для mainstream-геймеров и ориентирована на три ключевых преимущества: стабильная система питания, продвинутая расширяемость и практичные функции, что идеально подходит для игр и работы с контентом.

Плата поставляется в цветной коробке с рельефным логотипом и стильным чёрным оформлением.

На лицевой стороне крупно нанесено название бренда «Union», а в углах указаны модель Black Warrior PLUS B650M Wi-Fi, чипсет AMD B650 и совместимость с платформой. В правом верхнем углу — отметка о трёхлетней гарантии.

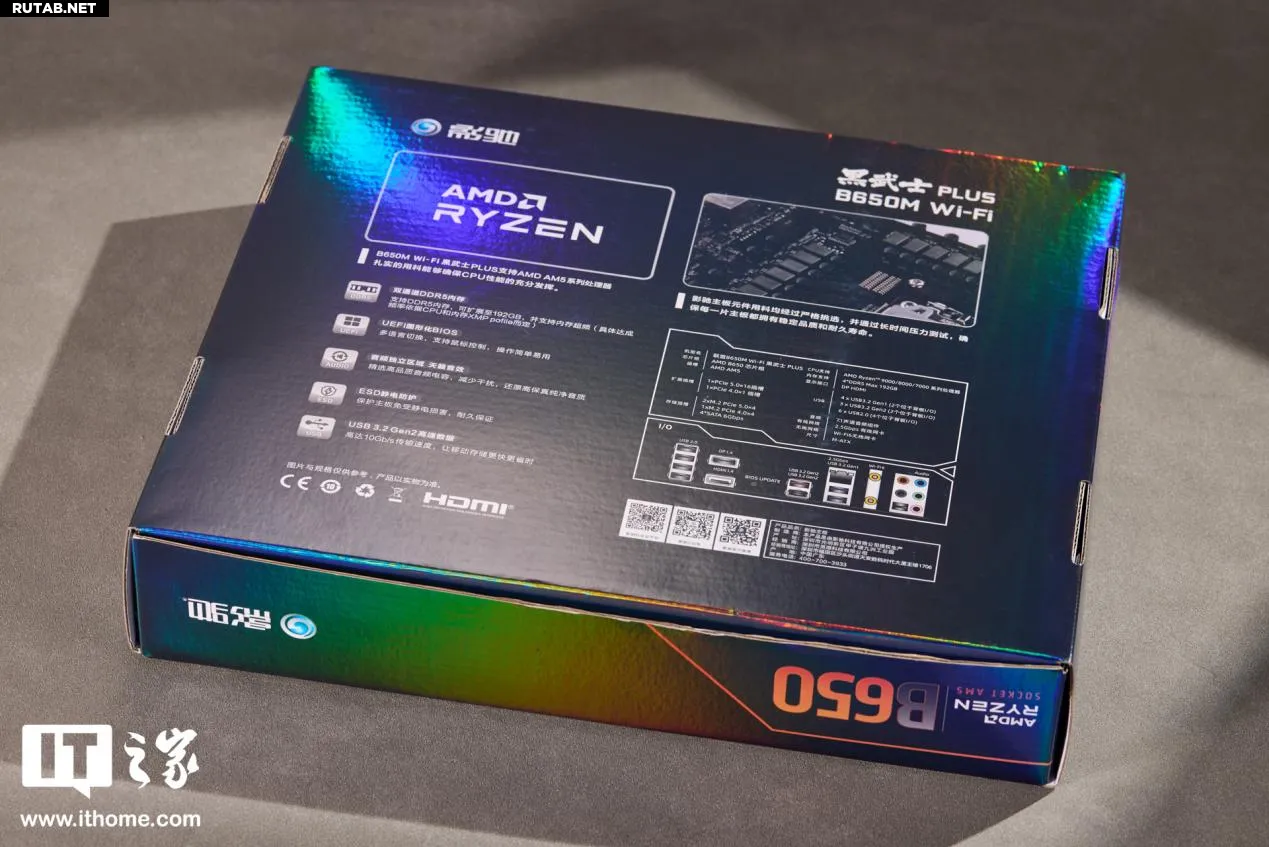

На обратной стороне упаковки размещена наглядная инфографика с основными характеристиками, особенностями и типами портов ввода-вывода, что позволяет быстро ознакомиться с продуктом.

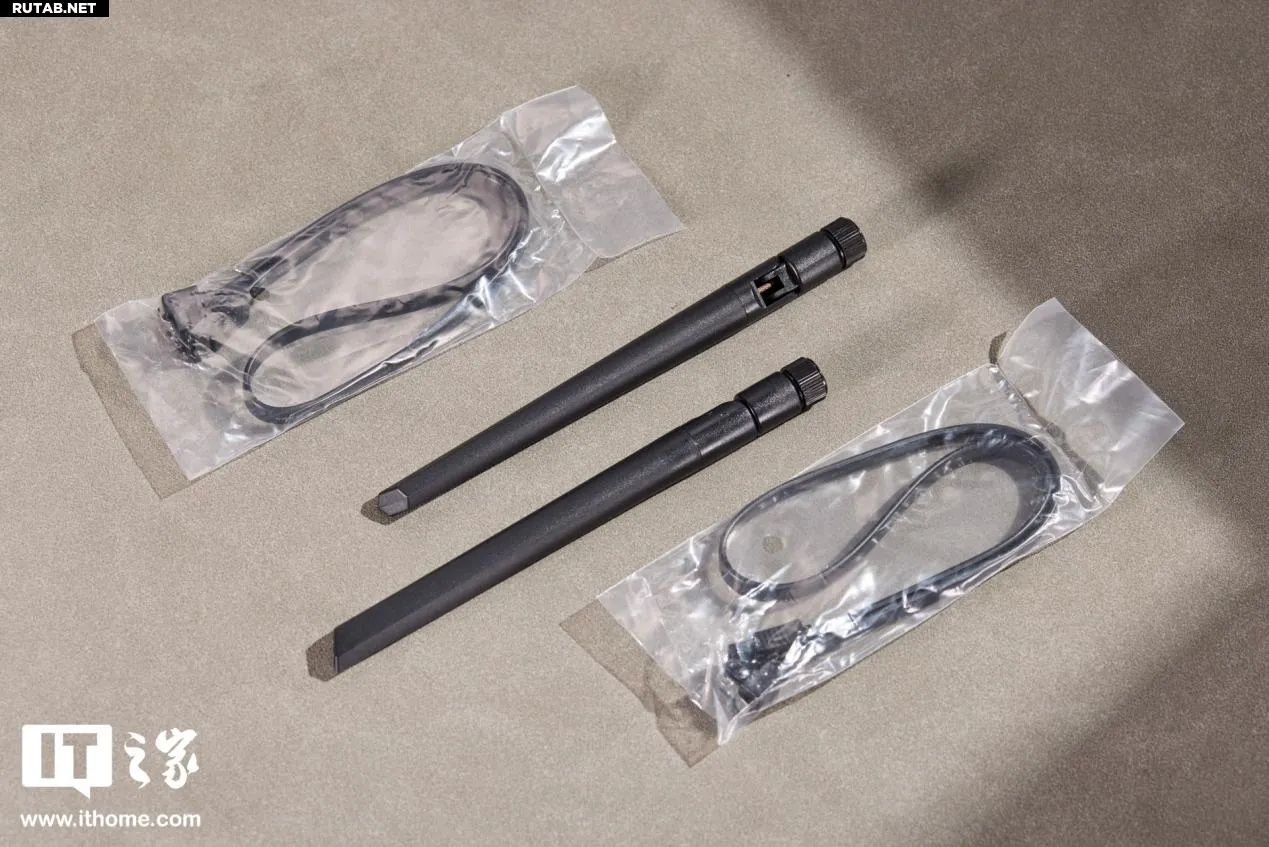

В комплекте идут пара антенн Wi-Fi 6, два кабеля питания SATA и инструкция.

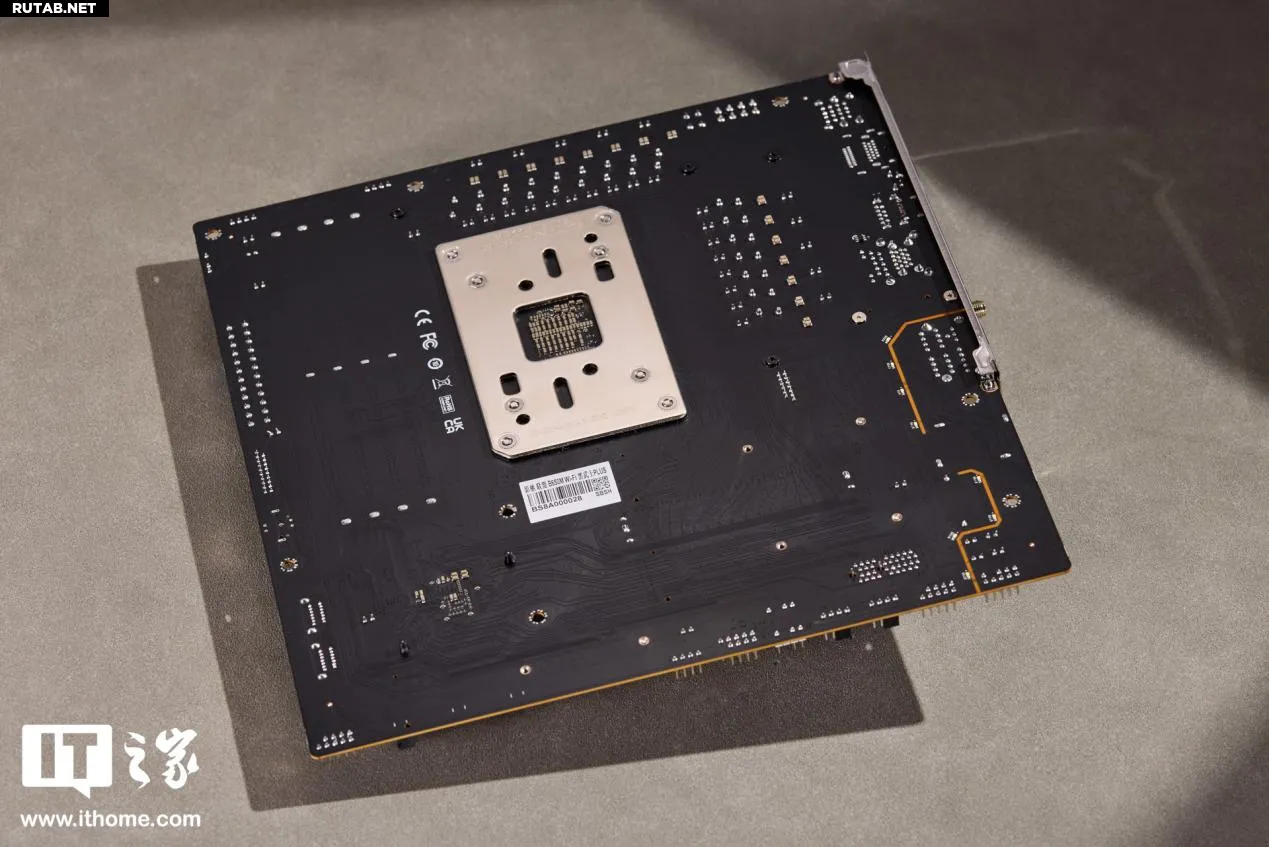

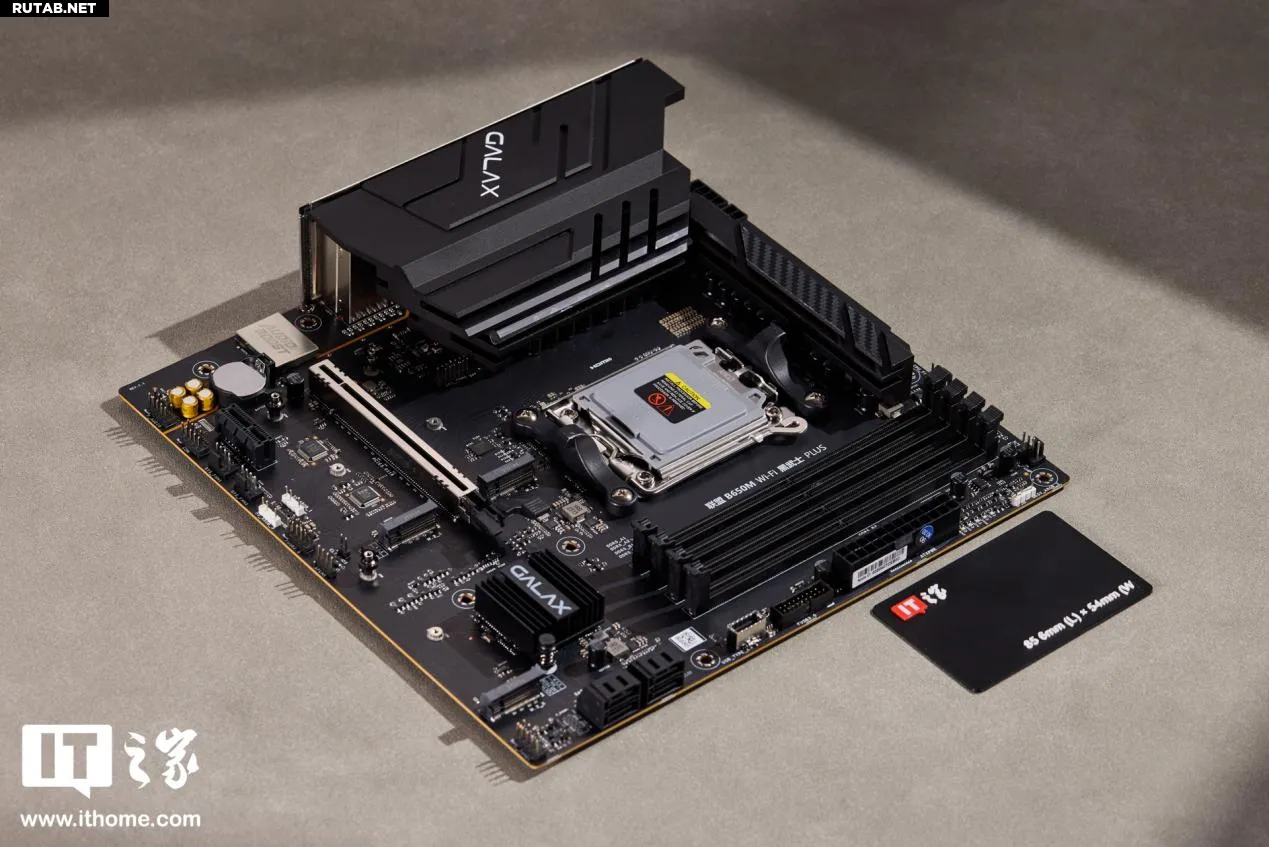

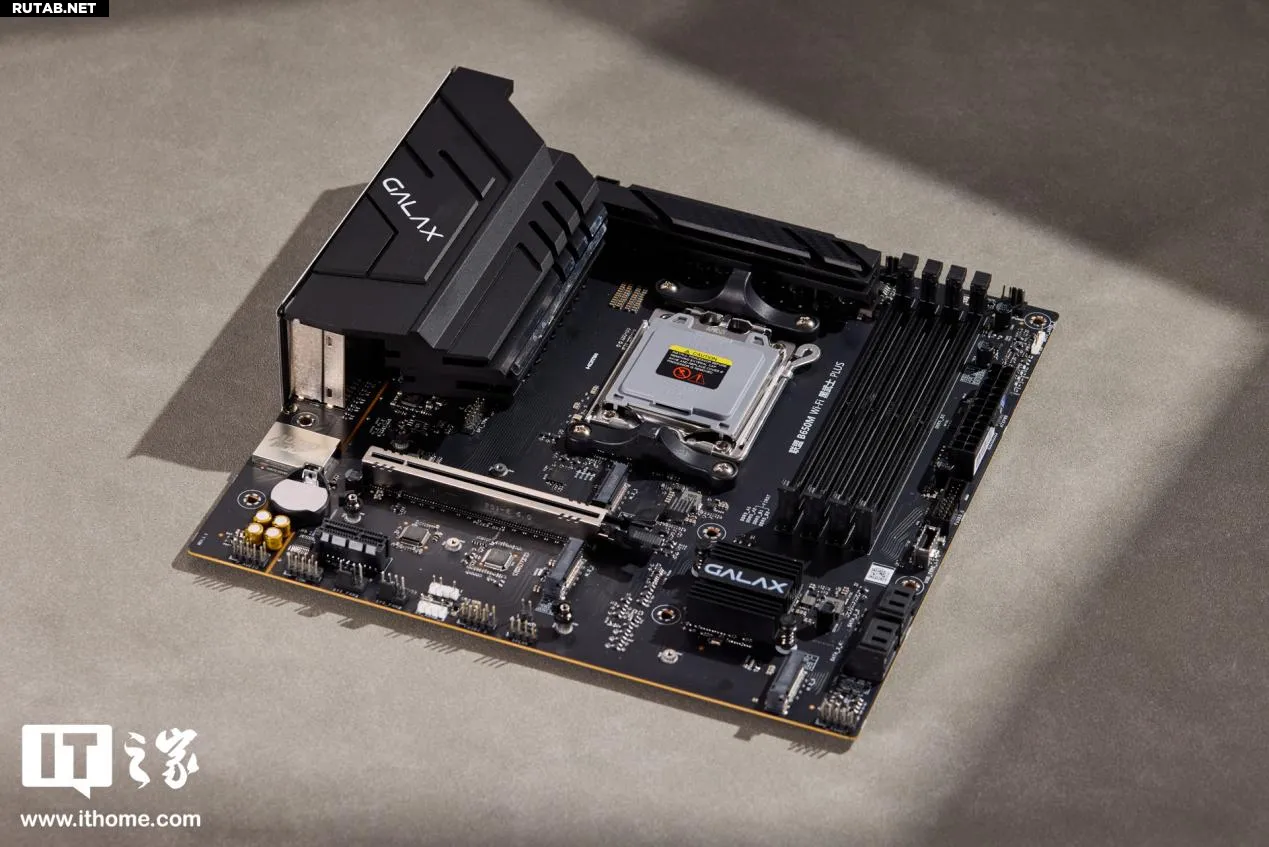

Плата выполнена в строгом чёрном цвете, имеет форм-фактор Micro-ATX (245×245 мм) и подходит для корпусов Midi-Tower. Дизайн выдержан в минималистичном и брутальном стиле серии «Black Warrior»: слева расположен массивный радиатор с логотипом GALAX и декоративной перфорацией.

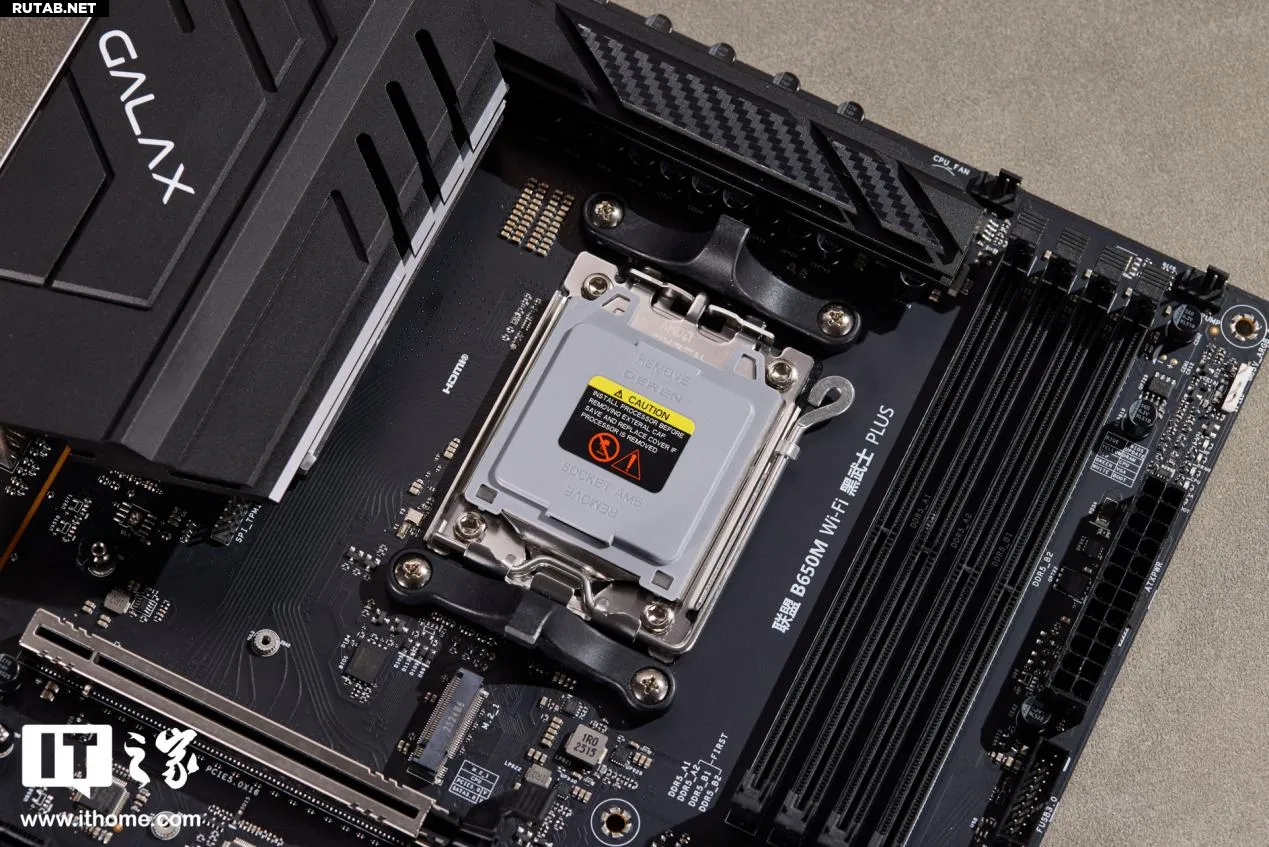

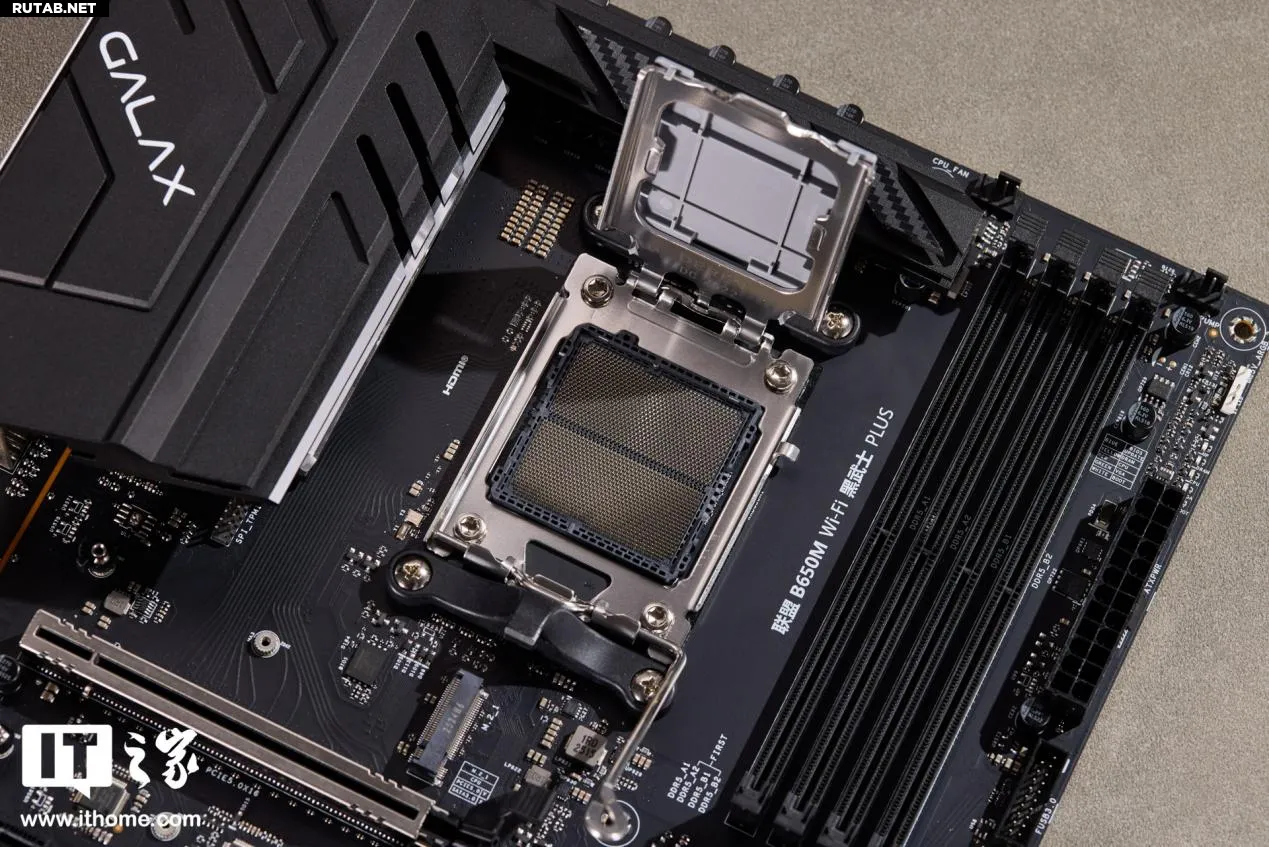

Процессорный разъём — AM5, совместимый с процессорами AMD Ryzen серий 7000, 8000 и 9000, что снижает стоимость апгрейда для владельцев старых CPU.

Система питания реализована по схеме 12+2+1 фазы с использованием компонентов DrMOS на 60А. Этого достаточно даже для флагманского Ryzen 9 9950X3D. Радиаторы системы питания имеют ребристую структуру и дополнены термопрокладками для эффективного отвода тепла от силовых элементов. Разъёмы питания процессора — 8+4-pin.

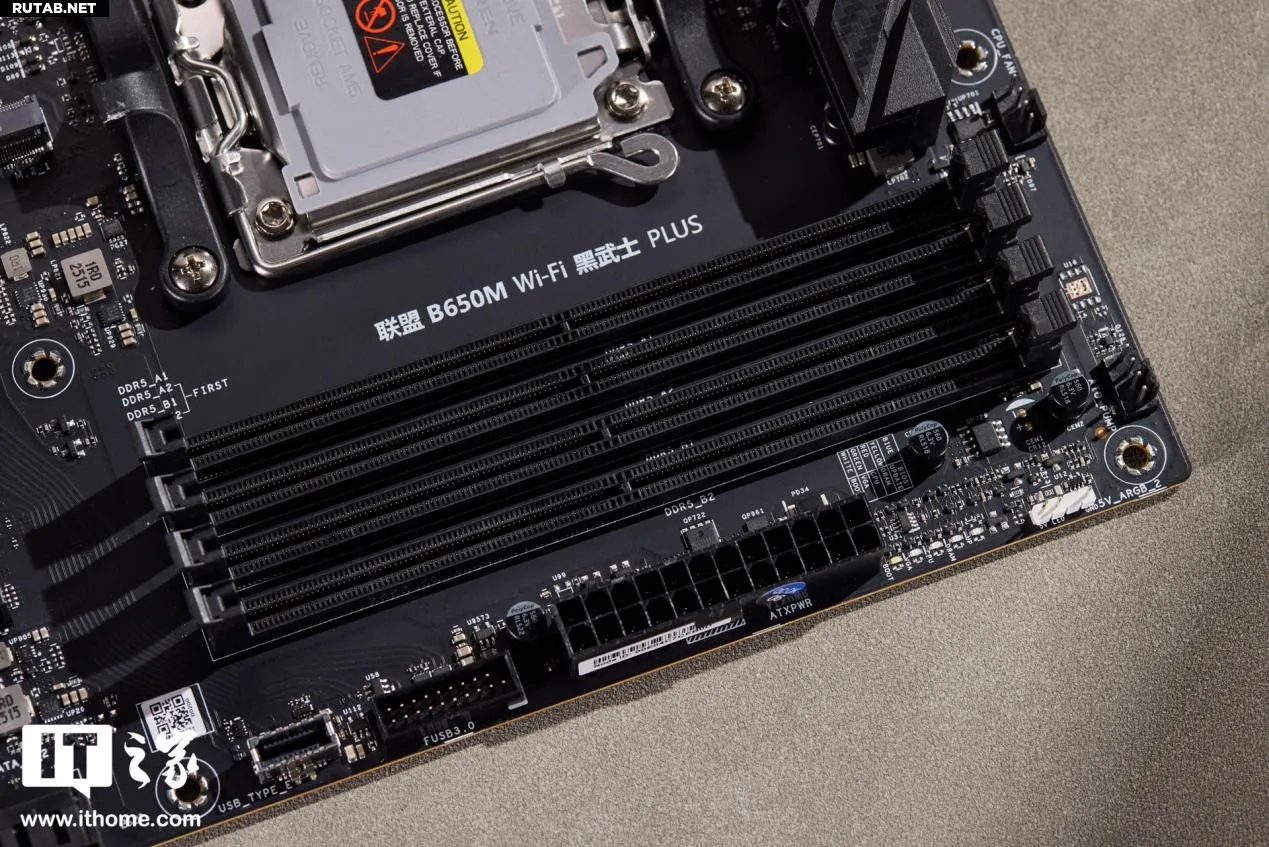

Справа от процессора расположены четыре слота оперативной памяти DDR5 с поддержкой частот до 7600 МГц и выше. Рядом нанесено полное название модели. Выше слотов памяти находятся четыре светодиодных индикатора диагностики (Debug LED), упрощающие поиск неисправностей.

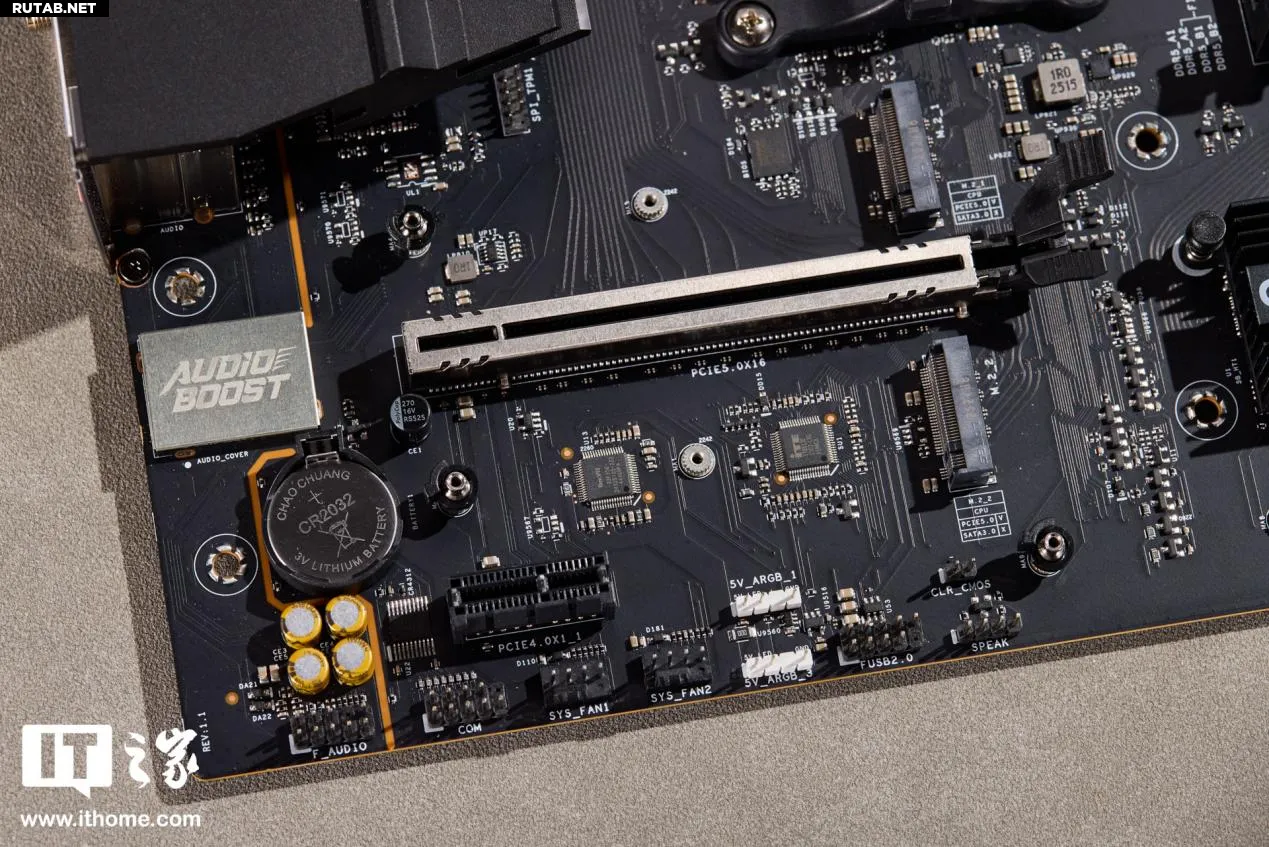

Ниже процессора находится один усиленный стальной рамкой слот PCIe 5.0 x16 для видеокарты. Над ним и под ним расположены по одному разъёму M.2 с поддержкой PCIe 5.0. Ещё ниже — слот PCIe 4.0 x1 для дополнительных устройств (например, звуковой карты). В правом нижнем углу платы находится третий слот M.2 (PCIe 4.0) и четыре порта SATA, что обеспечивает отличную расширяемость хранилищ.

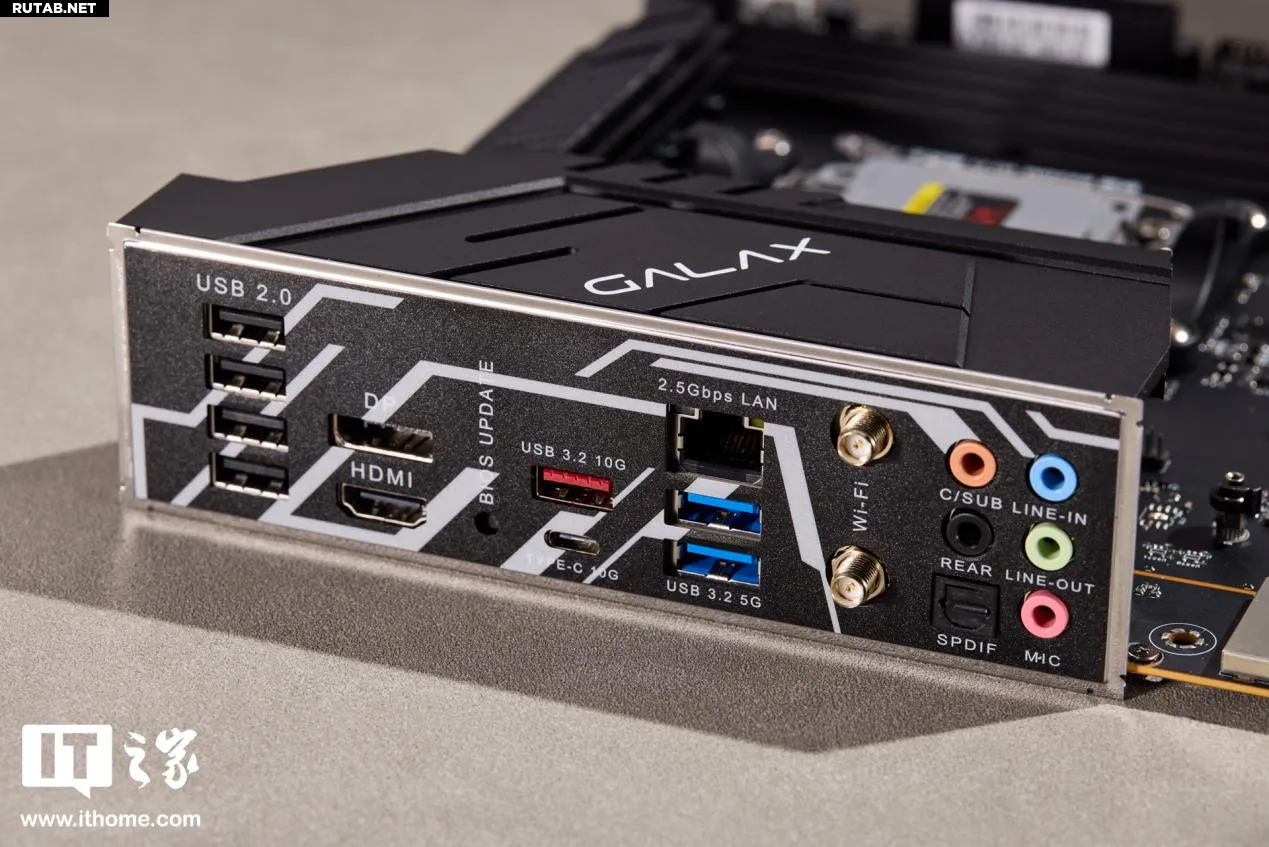

Блок портов ввода-вывода включает:

• 4 порта USB 2.0 Type-A;
• 1 разъём HDMI и 1 DisplayPort для вывода изображения;
• 2 порта USB 3.2 Gen1 Type-A (5 Гбит/с);
• 1 порт USB 3.2 Gen2 Type-A (10 Гбит/с);
• 1 порт USB 3.2 Type-C;
• Порт проводной сети 2.5G и разъёмы для антенн Wi-Fi 6;
• Цифровой аудиовыход SPDIF и 5 аудиоразъёмов.

Несмотря на позиционирование в среднем сегменте, производитель заявляет о совместимости платы с флагманскими процессорами линейки AMD Ryzen AM5, такими как Ryzen 7 9800X3D и выше. Чтобы проверить это, мы протестировали плату с процессором Ryzen 9 9950X3D.

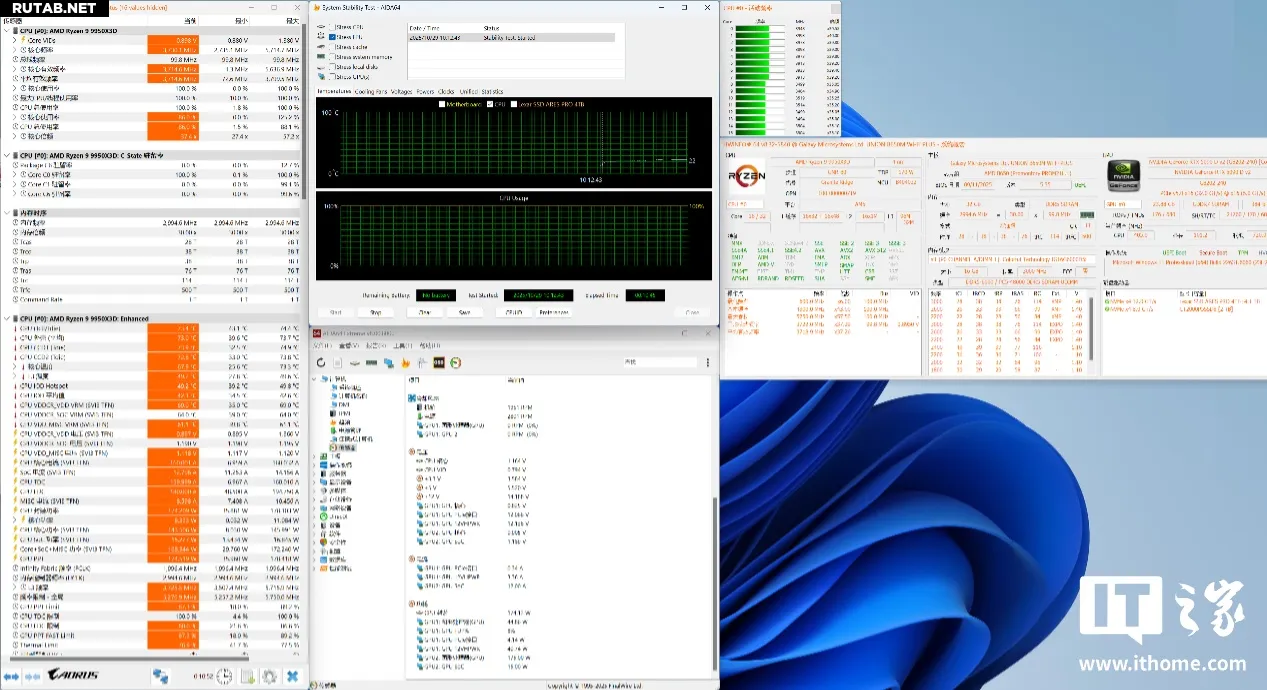

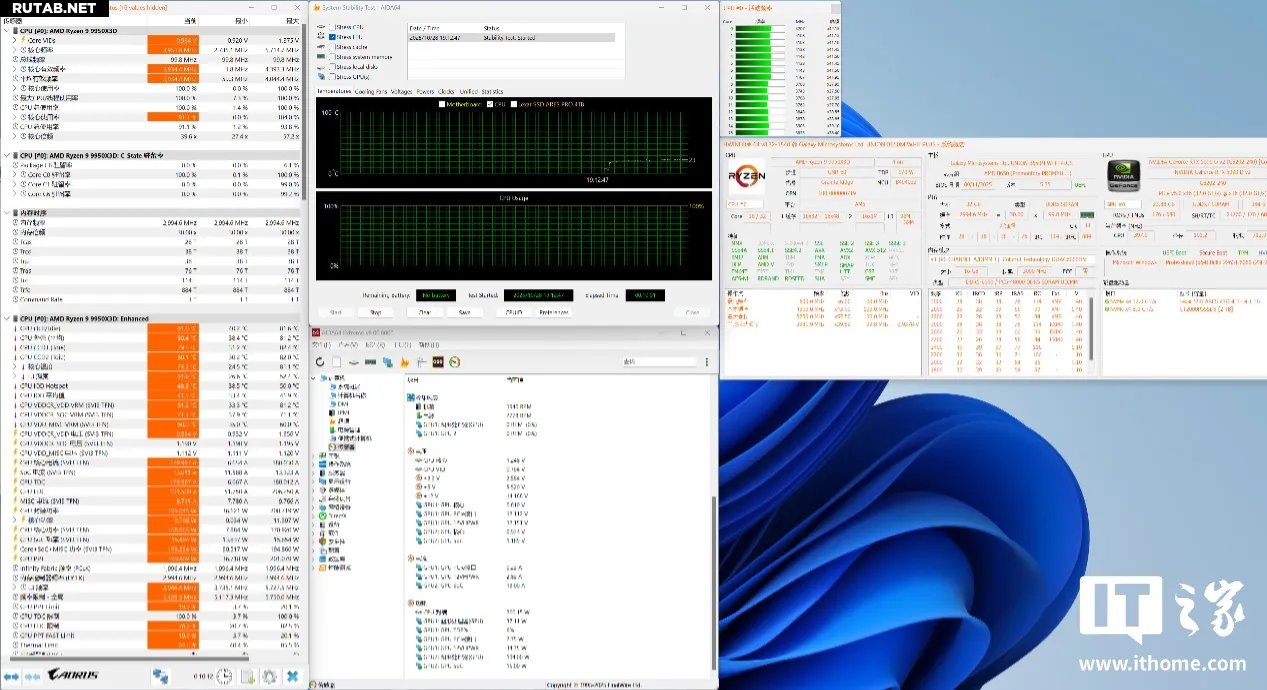

При 10-минутном стресс-тесте FPU в режиме заводских настроек BIOS наблюдались следующие показатели:

• Температура процессора: 73,4°C (ядер — 67,9°C);
• Потребляемая мощность: 175 Вт;
• Частота процессора: 3,5–3,9 ГГц.

Температурный режим оказался очень стабильным при относительно невысоких частотах. Потребляемая мощность превысила заявленные AMD 170 Вт на 5 Вт, а с учётом встроенной графики (около 44 Вт) общее энергопотребление нельзя назвать низким.

После активации режима PBO в BIOS и повторного тестирования показатели изменились:

При активации режима PBO в BIOS результаты стресс-теста изменились:

температура процессора стабилизировалась на 81°C, температура ядер — 74.2°C;

потребляемая мощность процессора составила 200 Вт;

частота процессора колебалась в диапазоне 3.8–4.2 ГГц.

Эти результаты практически идентичны тестам процессора Ryzen 9 9950X3D на флагманской материнской плате X870, за исключением чуть более консервативных частот. При этом температурный режим остаётся стабильным, что подтверждает: плата GALAX B650M Wi-Fi Black Warrior PLUS в сочетании с СЖО на 360 мм способна эффективно охлаждать даже такой производительный процессор, как Ryzen 9 9950X3D.

Что касается оперативной памяти, в BIOS платы предусмотрены функции разгона XMP/EXPO, а также опции повышения пропускной способности и снижения задержек. Производительность памяти оценивалась с помощью AIDA64. В режиме по умолчанию тайминги памяти составляли 40-39-39-77 CR1, при этом:

скорость чтения — 59 516 МБ/с;

скорость записи — 63 742 МБ/с;

скорость копирования — 55 456 МБ/с;

задержка — 96.4 нс.

Такие показатели чтения и записи соответствуют стандартным для частоты 4800 МГц.

После включения автоматического разгона памяти EXPO в BIOS тайминги изменились на 28-38-38-76 CR1, а результаты тестов стали следующими:

скорость чтения — 77 241 МБ/с;

скорость записи — 78 566 МБ/с;

скорость копирования — 68 855 МБ/с;

задержка — 78.3 нс.

Активация EXPO привела к значительному росту производительности: скорости чтения и записи приблизились к 80 000 МБ/с, а скорость копирования — к 70 000 МБ/с. Снижение задержки на 18.1 нс также является существенным улучшением. По этим показателям плата находится в числе лидеров среди протестированных моделей на чипсете B650.

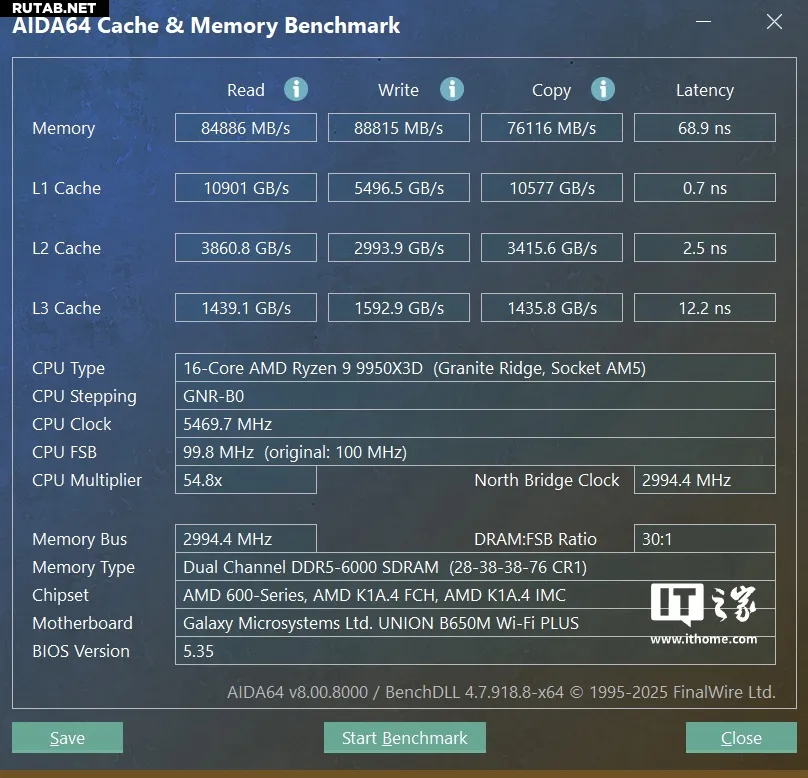

Дальнейшее включение режима высокой пропускной способности и низких задержек в расширенных настройках памяти дало следующие результаты:

скорость чтения — 84 886 МБ/с;

скорость записи — 88 815 МБ/с;

скорость копирования — 76 116 МБ/с;

задержка — 68.9 нс.

Результаты демонстрируют отличный баланс, особенно в скорости копирования и низкой задержке, что свидетельствует о качественной оптимизации работы с памятью. Плата официально поддерживает частоты памяти до 7600+ МТ/с, однако для платформы AMD частота 6000 МГц остаётся оптимальным выбором, поэтому дальнейший разгон не проводился.

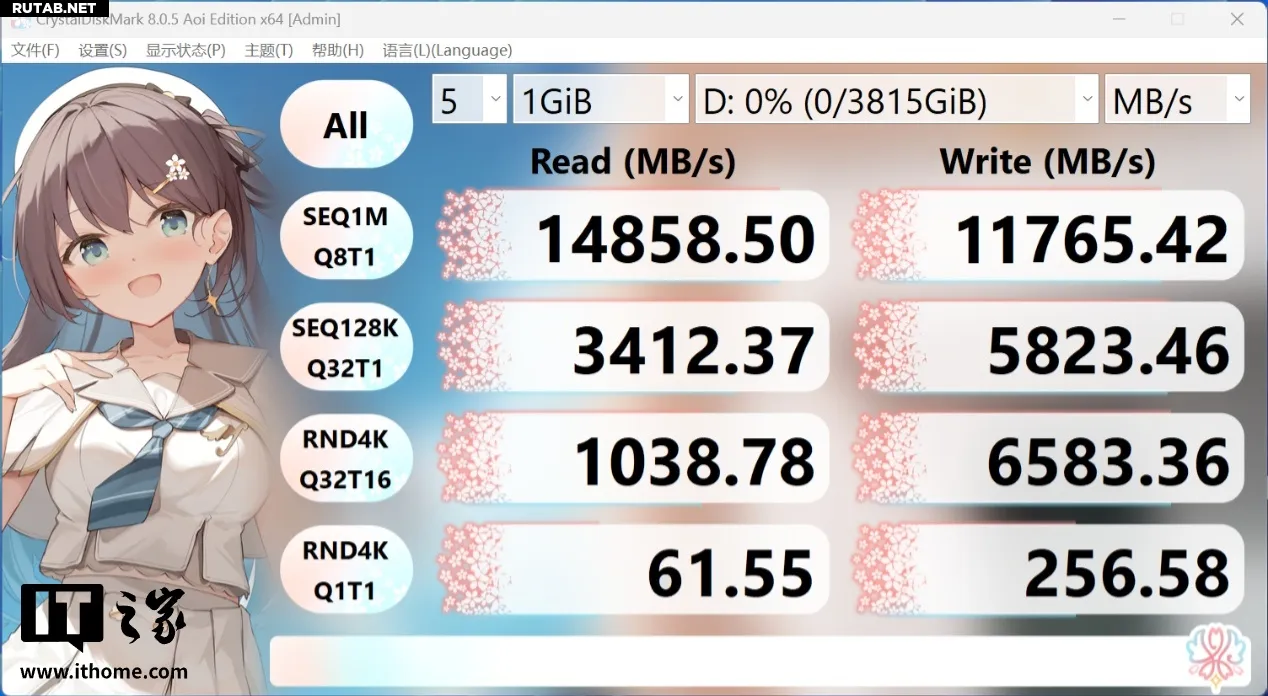

В плане хранилищ плата выделяется наличием двух слотов M.2 с поддержкой PCIe 5.0, что является весомым преимуществом для пользователей, ориентированных на высокоскоростную загрузку игр и приложений. Во второй слот M.2 была установлена твердотельный накопитель стандарта PCIe Gen5x4.

Тестирование показало, что последовательные скорости чтения и записи достигают заявленных производителем максимальных значений, а скорость операций 4K Q1T1 также соответствует норме. Однако при высокой глубине очереди производительность не была максимальной. Учитывая высокие требования PCIe 5.0 SSD к охлаждению, рекомендуется использовать накопители со штатными радиаторами.

Далее переходим к тестам синтетической производительности. Сравнение проводилось в двух режимах: с заводскими настройками процессора и с включённым в BIOS режимом PBO. В обоих случаях для памяти были активированы EXPO и режим высокой пропускной способности с низкими задержками.

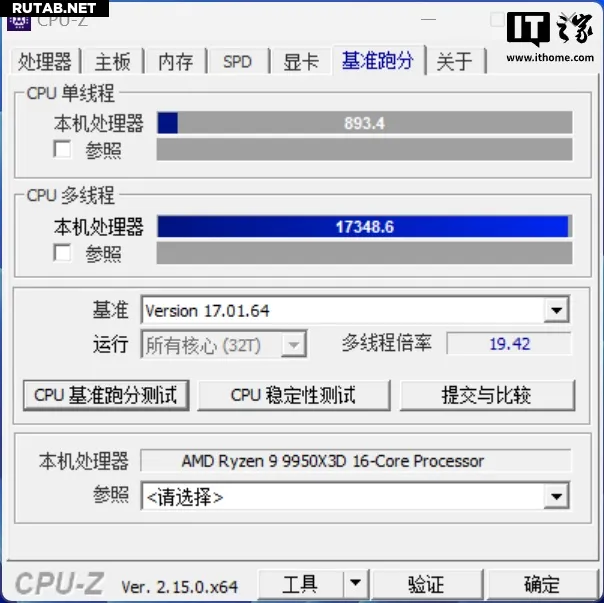

В тесте CPU-Z:

процессор Ryzen 9 9950X3D в режиме по умолчанию набрал 893 балла в однопоточном и 17 348 баллов в многопоточном режиме;

в режиме PBO результаты составили 897 и 17 498 баллов соответственно.

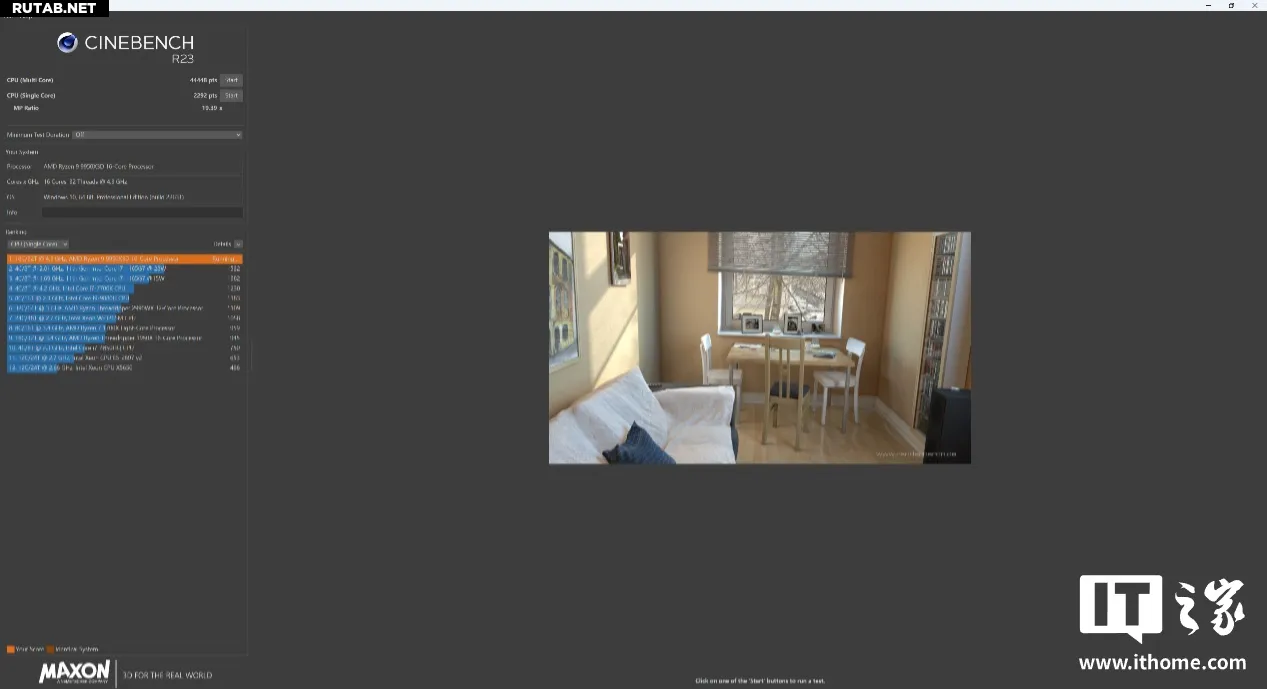

В тесте CineBench R23:

Ryzen 9 9950X3D показал 2289 баллов в однопоточном и 42 996 баллов в многопоточном режиме при стандартных настройках;

в режиме PBO результаты — 2292 и 44 448 баллов.

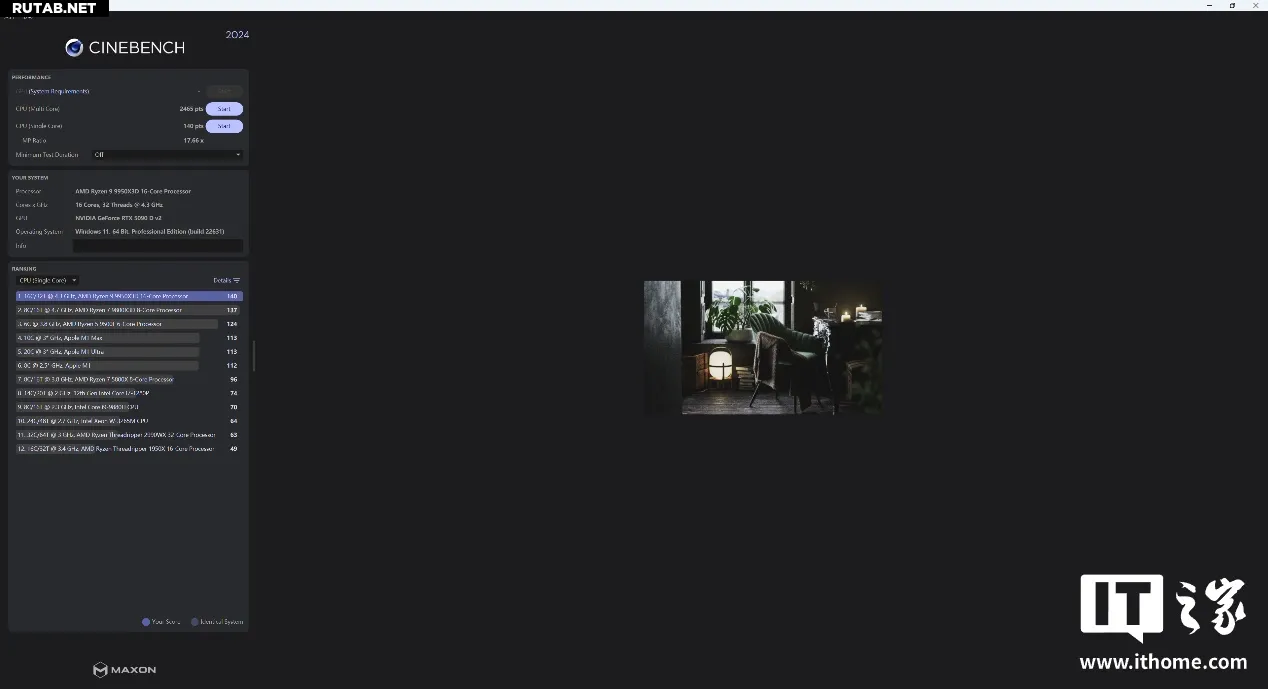

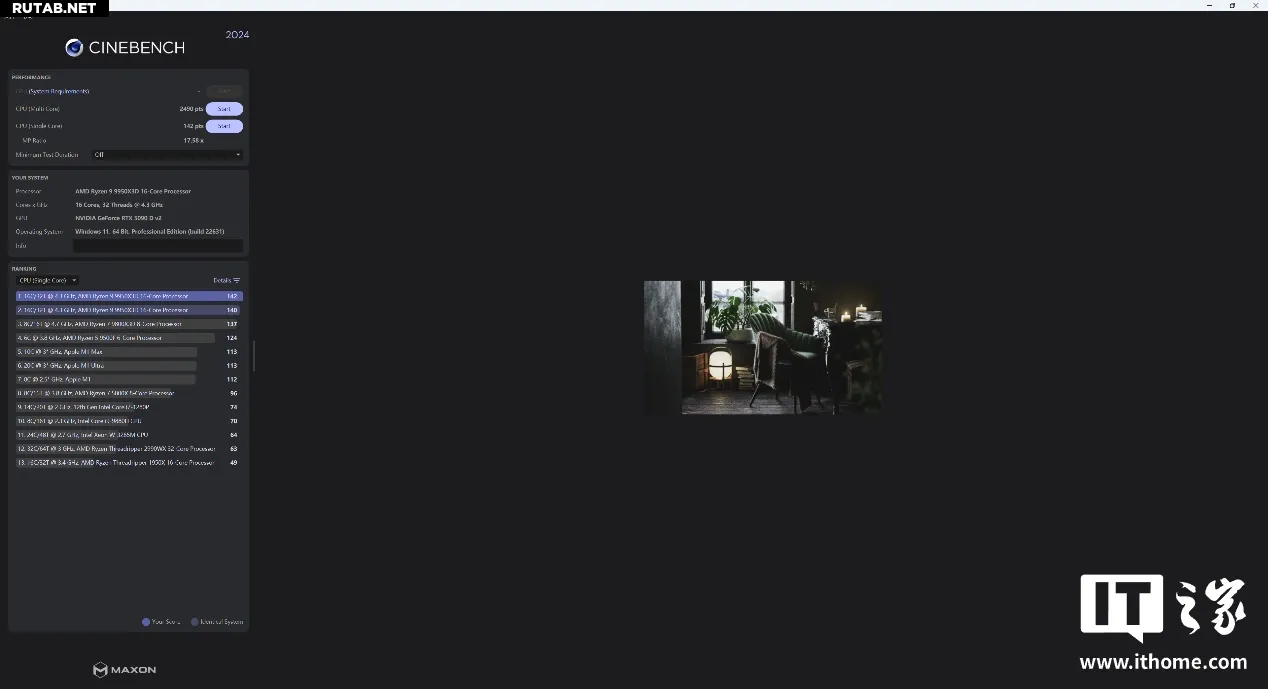

В тесте CineBench 2024:

в режиме по умолчанию однопоточный результат — 140 баллов, многопоточный — 2465 баллов;

в режиме PBO — 142 и 2490 баллов соответственно.

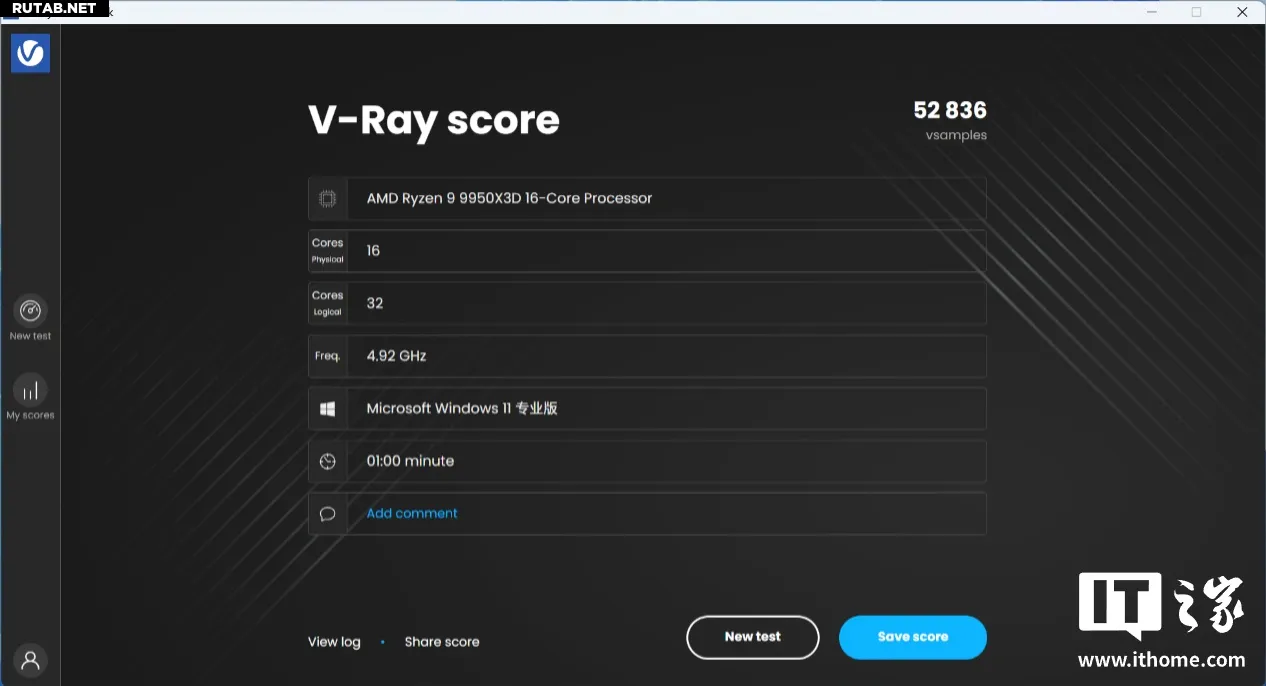

В тесте V-Ray Benchmark 6:

• Процессор Ryzen 9 9950X3D в режиме стандартной частоты показал результат 52836 баллов.
• При включенном режиме PBO результат составил 52919 баллов.

Результаты тестов показывают, что активация PBO даёт небольшой прирост в многопоточных задачах, в то время как однопоточная производительность улучшается незначительно.

Помимо синтетических тестов, мы также проверили игровую производительность. Тестирование проводилось на видеокарте RTX 5090D v2 в разрешении 1080p с настройками графики на высоком или максимальном уровне.

1. CS2

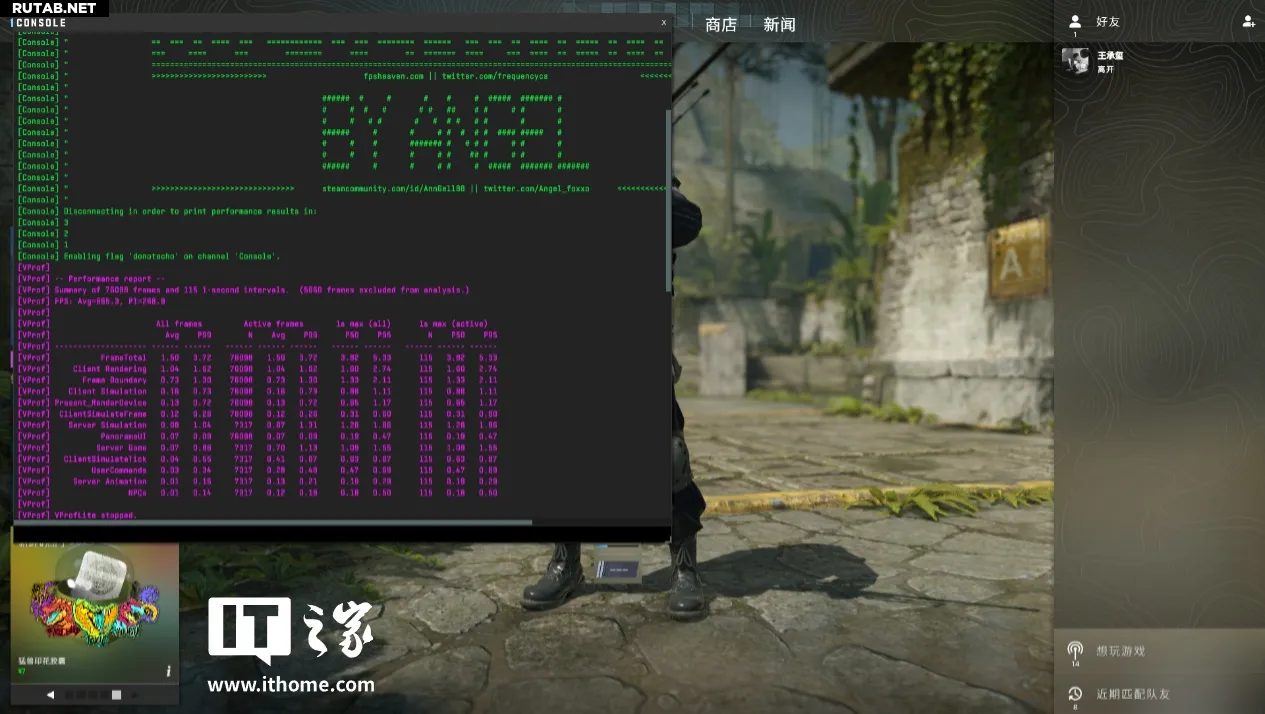

В сетевом шутере CS2 (1080p, высокие настройки) средний показатель частоты кадров на специальной карте из Мастерской составил 665 FPS.

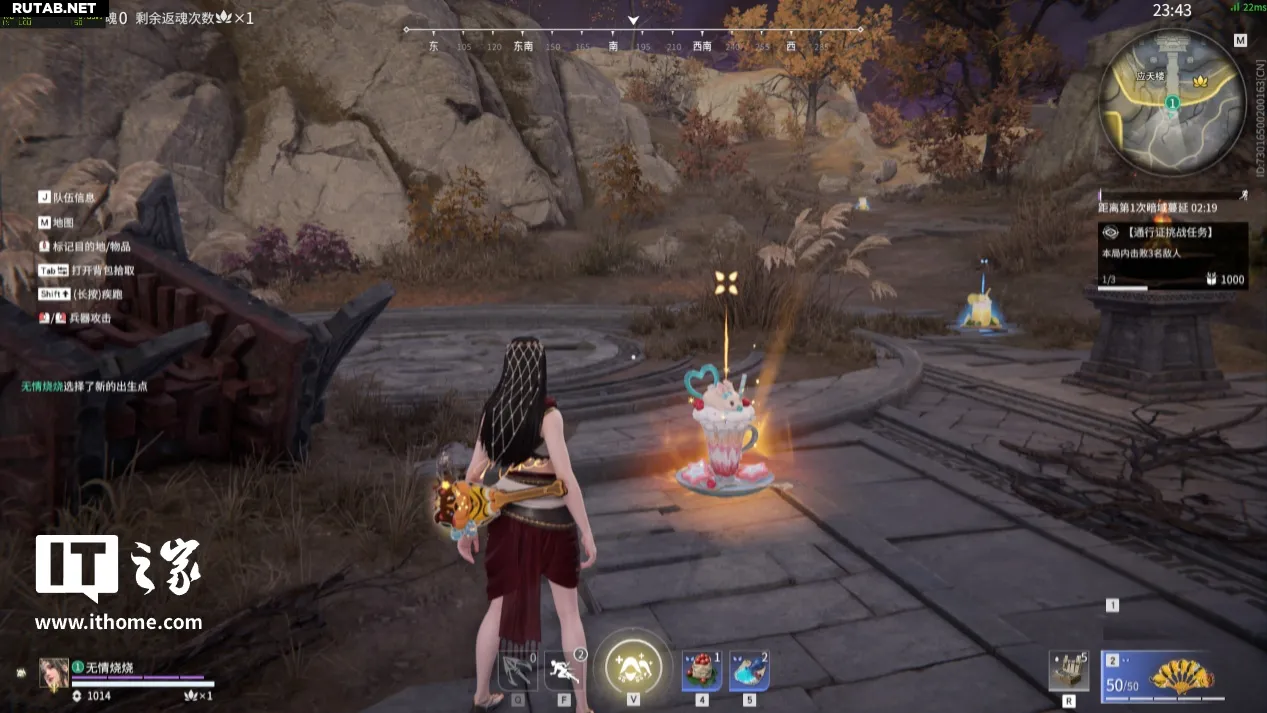

2. Naraka: Bladepoint

В Naraka: Bladepoint (1080p, высокие настройки) средний FPS в одиночном матче достиг 335 кадров/с при задержке 6 мс. Такие показатели удовлетворяют требованиям киберспортсменов к высокой частоте кадров и низкому пингу.

3. Shadow of the Tomb Raider

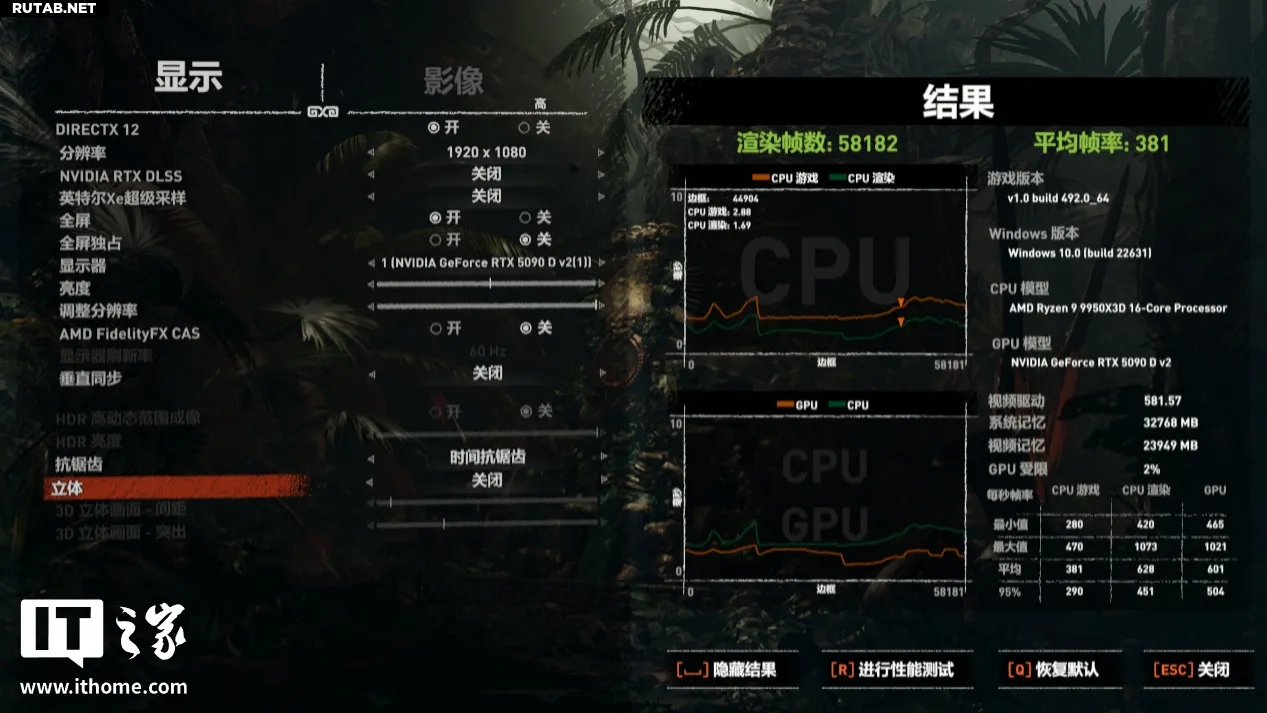

В приключенческой игре Shadow of the Tomb Raider (1080p, макс. настройки) встроенный бенчмарк показал средний FPS на уровне 381 кадра/с.

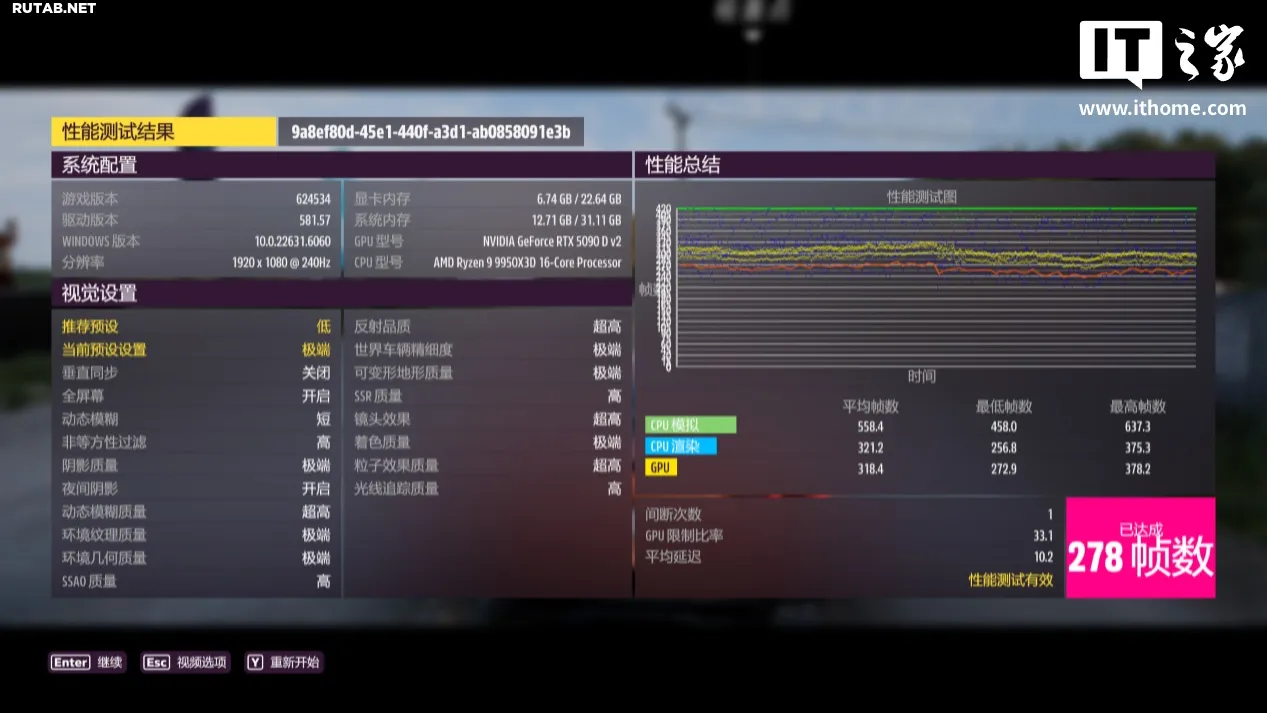

4. Forza Horizon 5

В гоночной игре Forza Horizon 5 (1080p, экстремальные настройки) средняя частота кадров в бенчмарке составила 278 FPS.

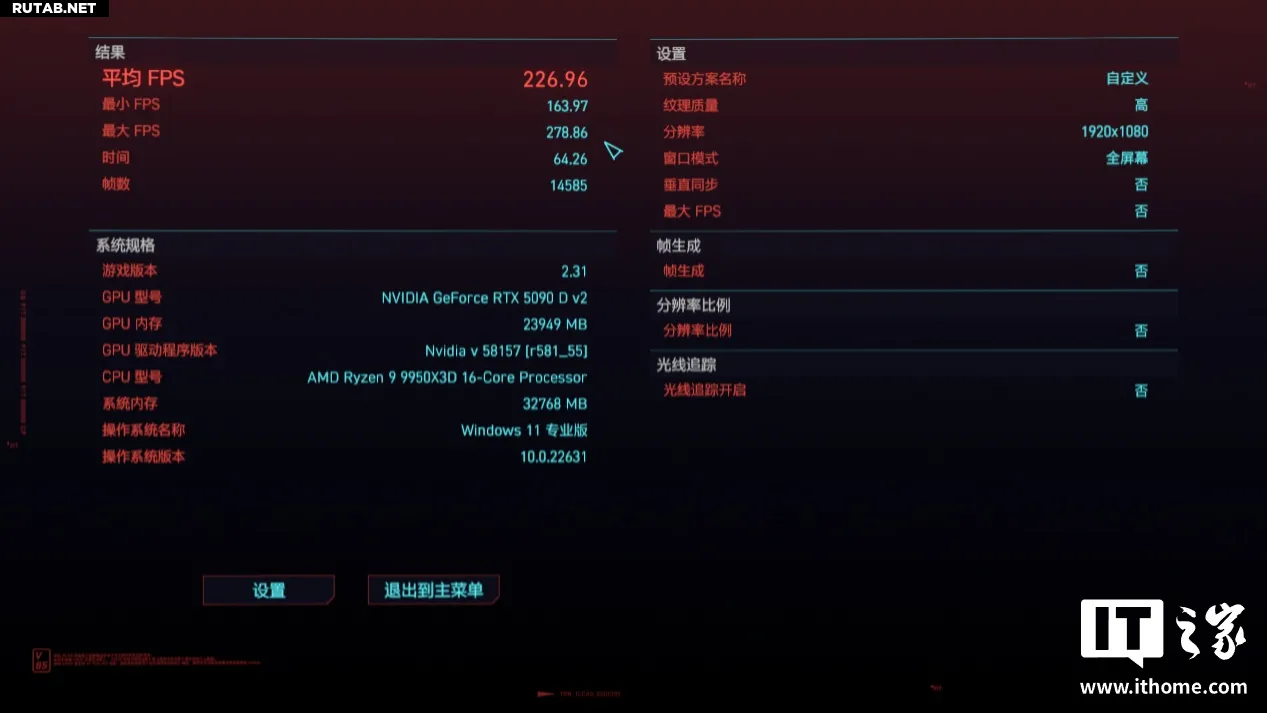

5. Cyberpunk 2077

В требовательном к железу Cyberpunk 2077 (1080p, настройки «Супер») средний FPS в бенчмарке достиг 226 кадров/с.

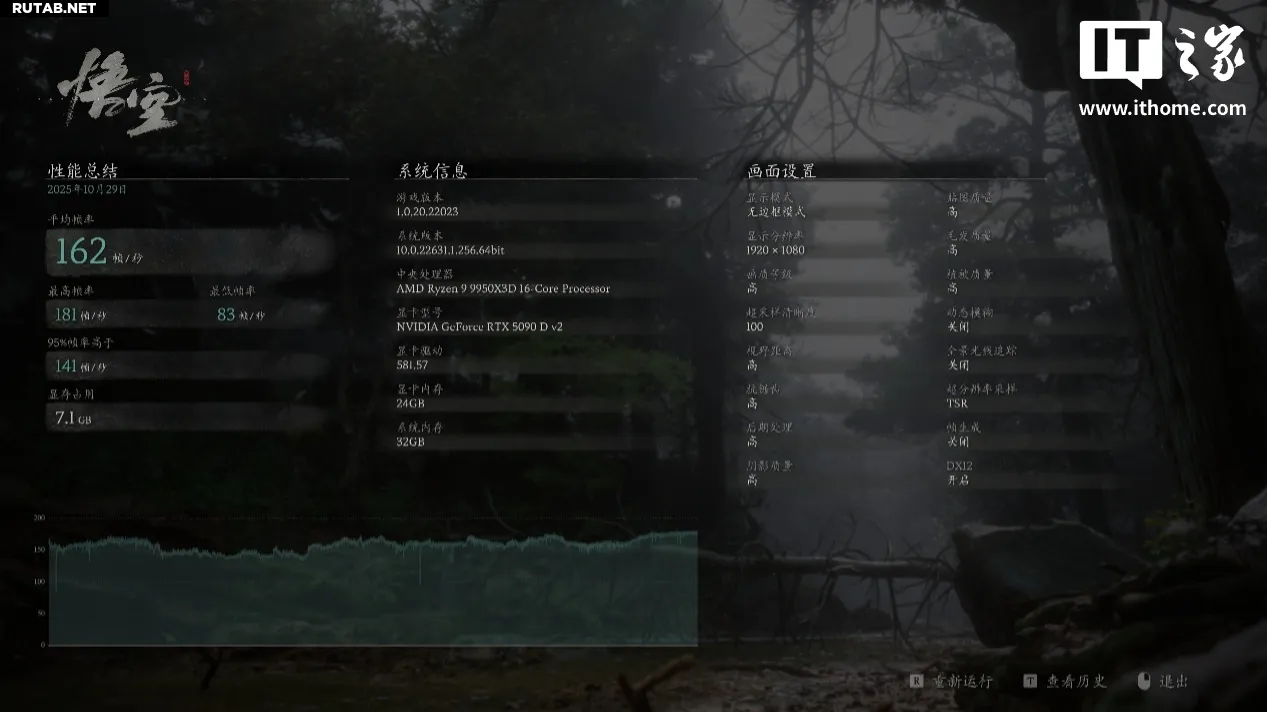

6. Black Myth: Wukong

В Black Myth: Wukong (1080p, высокие настройки, TSR 100%) встроенный тест показал стабильные 162 FPS.

BIOS материнской платы выполнен в сине-чёрной цветовой схеме с белым текстом, что обеспечивает хорошую читаемость и минималистичный интерфейс.

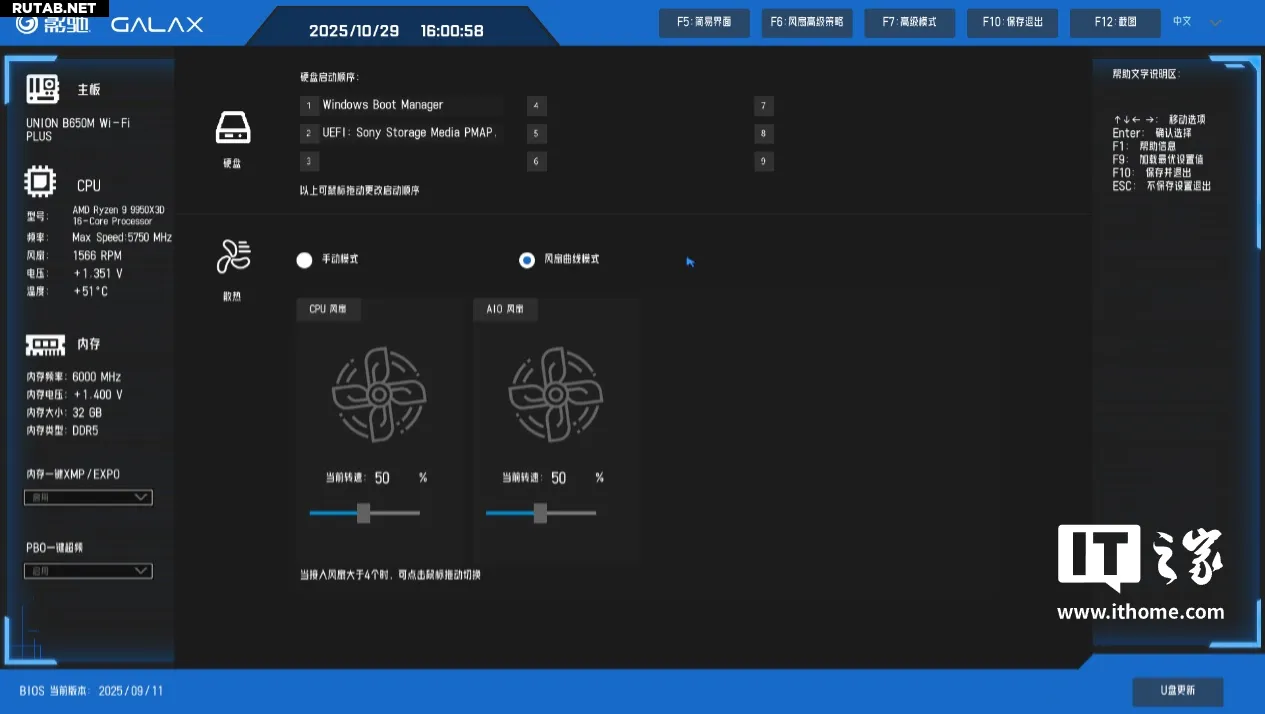

На главной странице отображается базовая информация о системе, есть быстрый доступ к настройкам: конфигурация компонентов, данные в реальном времени, управление оборотами вентиляторов, разгон памяти, переключатель PBO, порядок загрузки и функция обновления BIOS с USB-накопителя.

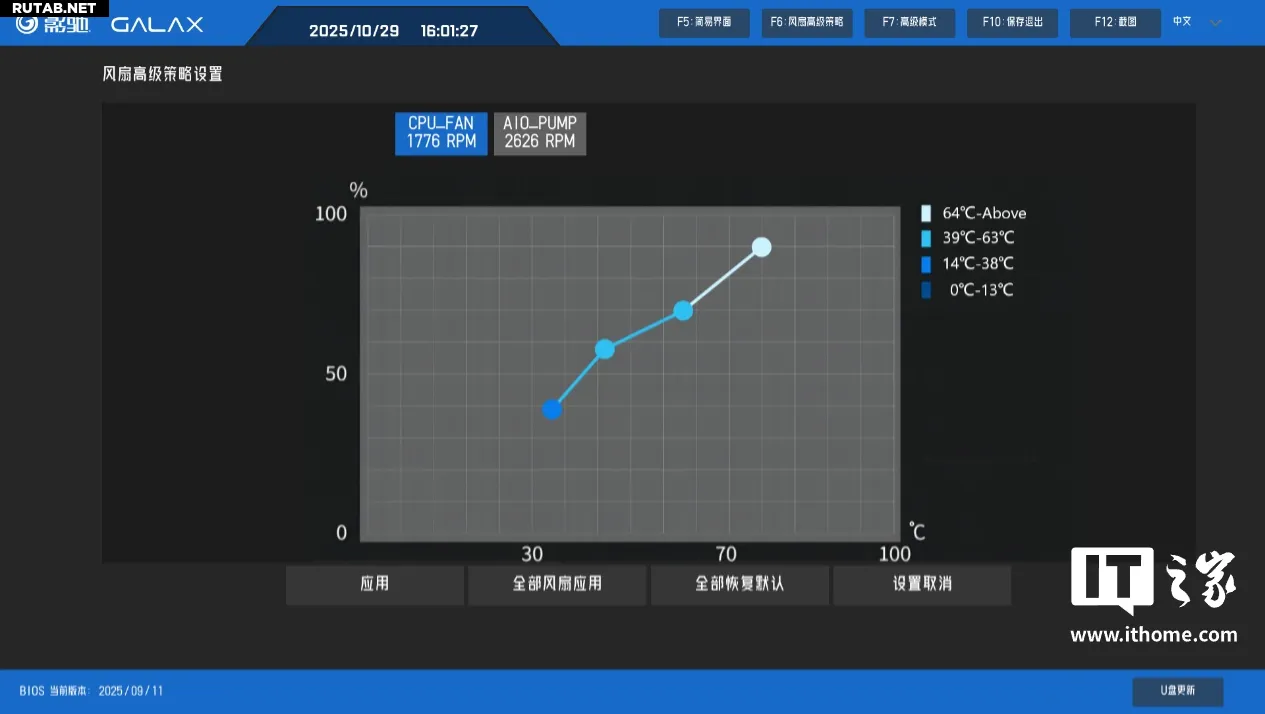

В расширенных настройках вентиляторов доступно детальное управление кривыми скорости для каждого кулера, а также кнопки сброса и отмены изменений.

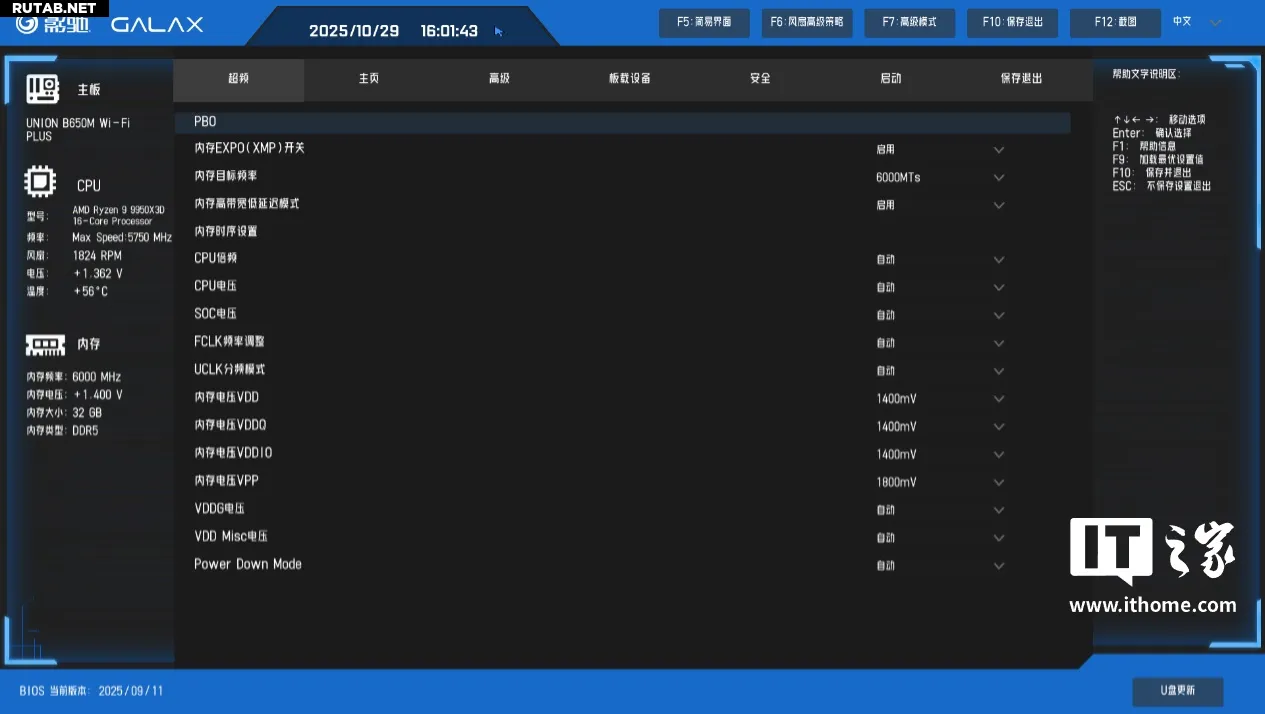

В расширенном режиме по умолчанию открывается меню для разгона (PBO, память, процессор) с простыми переключателями. Для тонкой настройки параметров нужно перейти в подменю, например, для конфигурации PBO.

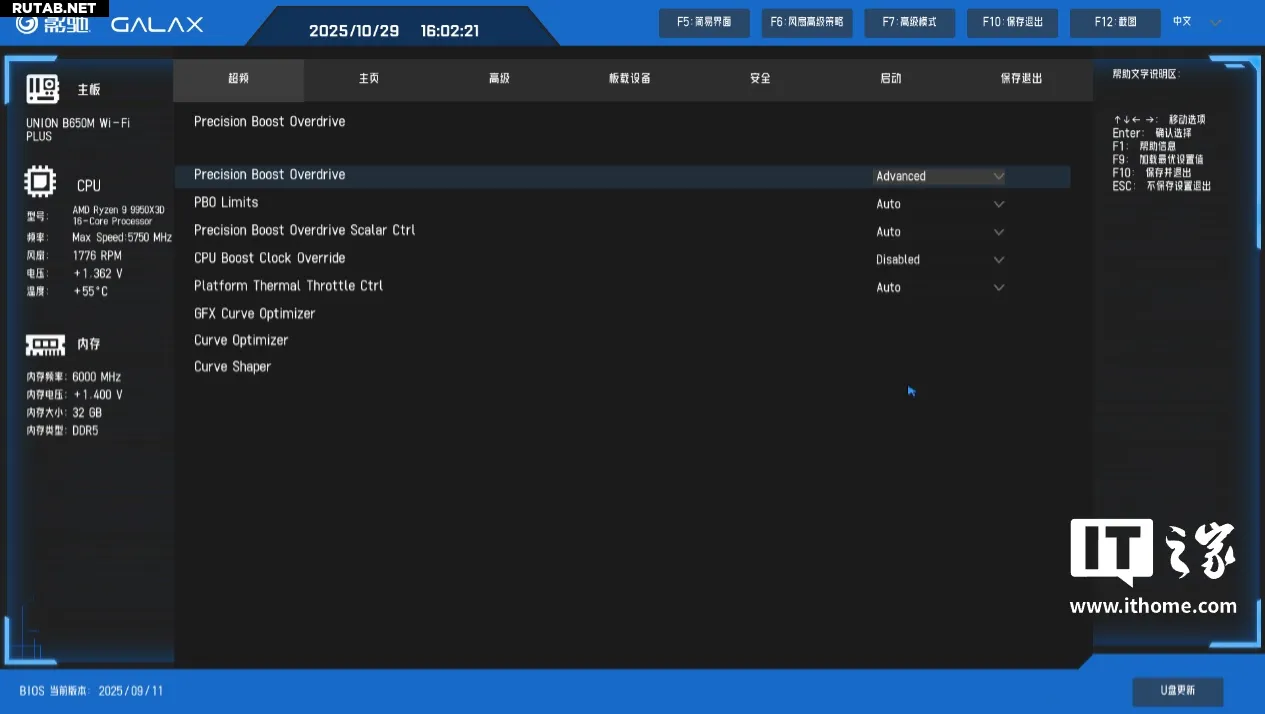

В подменю PBO при активации профессионального режима становятся доступны для ручного изменения все детальные параметры.

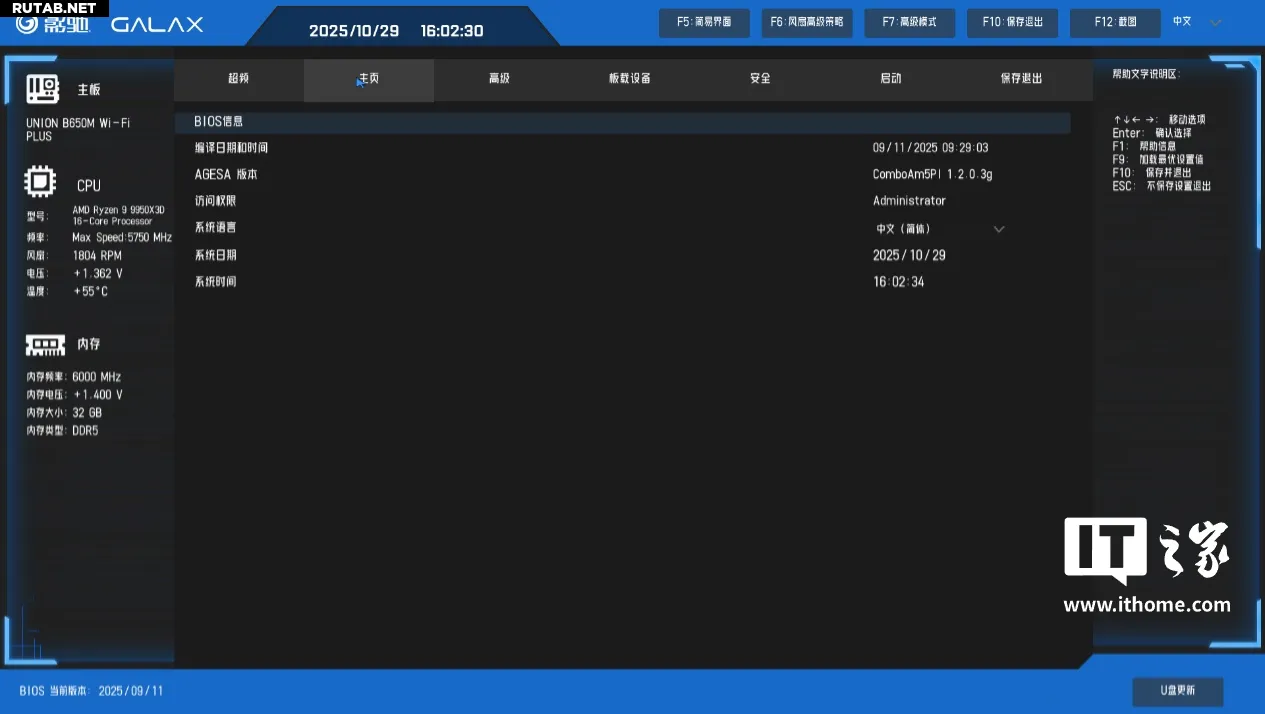

На главной странице расширенного режима отображается информация о версии BIOS, системном времени, дате и языке.

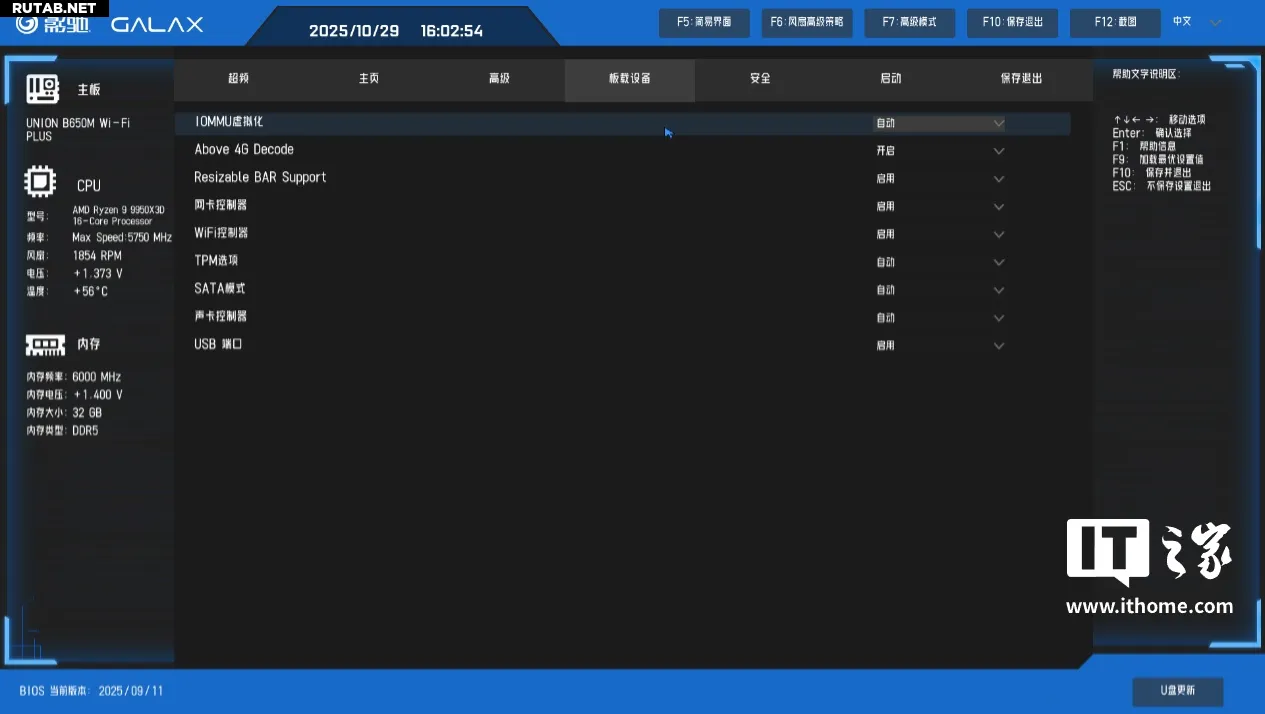

В меню встроенных устройств можно управлять режимами работы различных портов и подключённых устройств на плате.

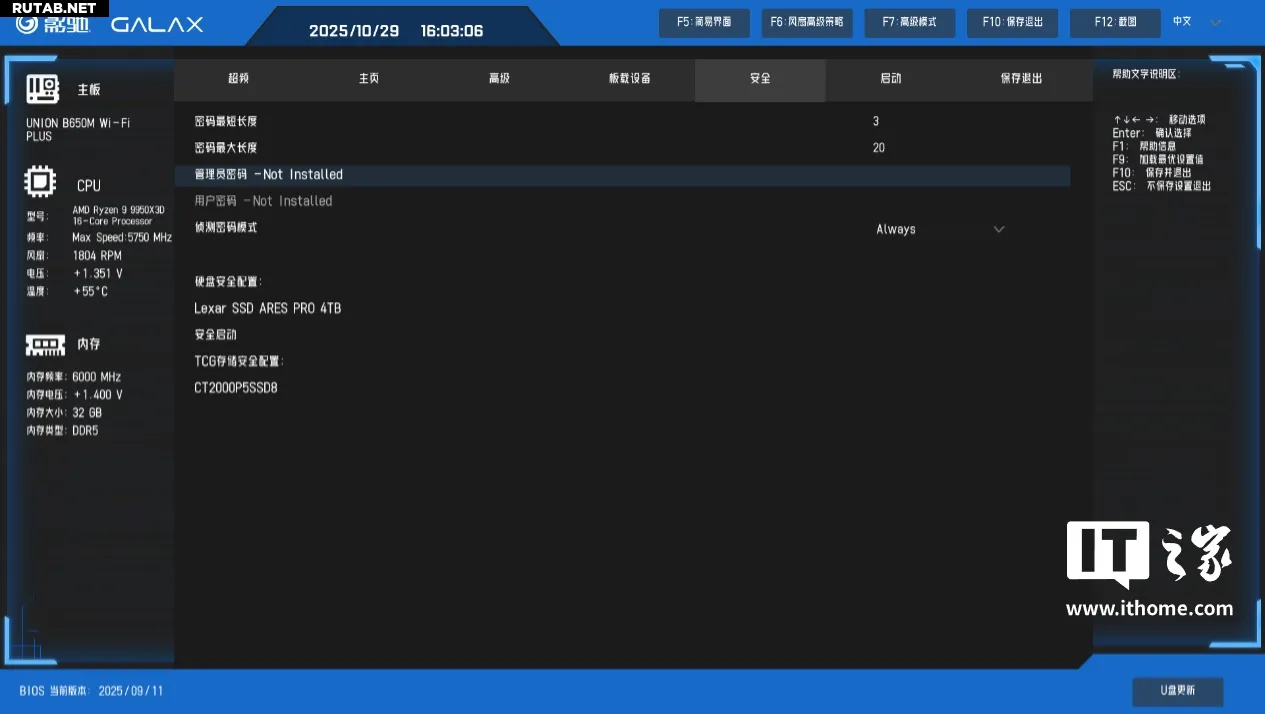

Меню безопасности содержит настройки пароля администратора, конфигурации безопасности накопителей и параметров безопасной загрузки.

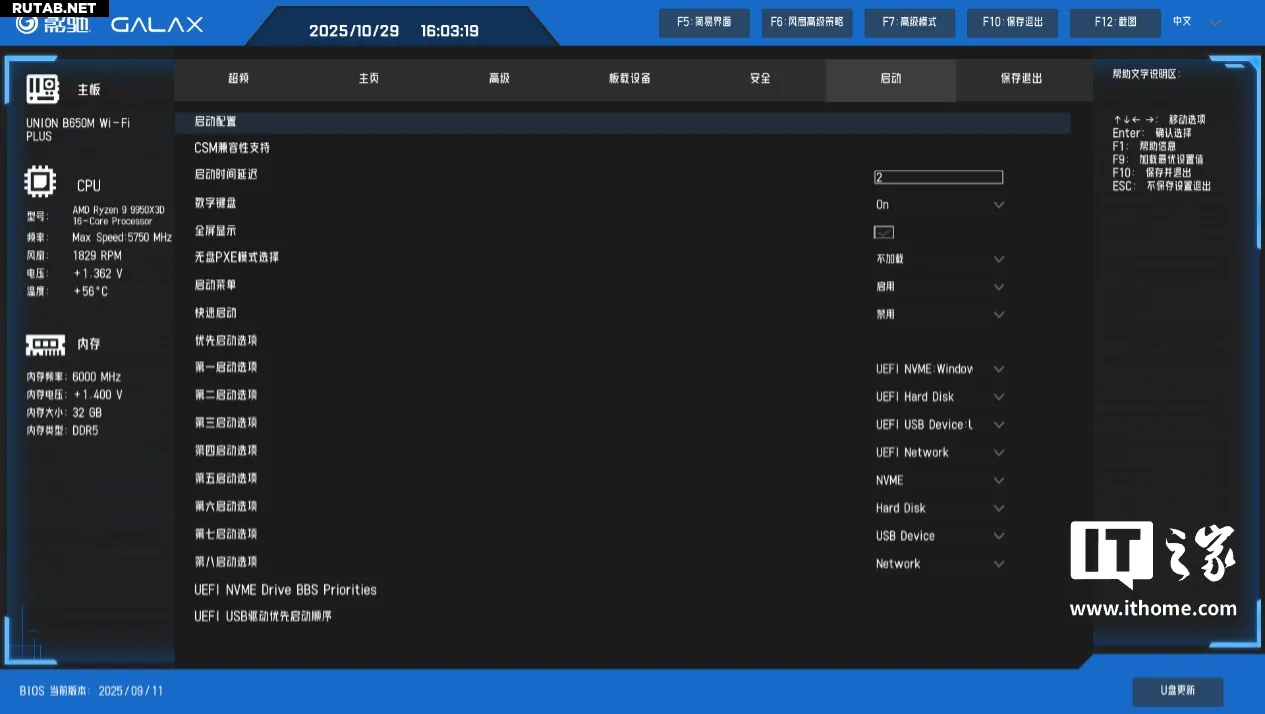

В разделе загрузки можно изменить порядок boot-устройств, а также настроить задержку запуска, меню загрузки и быстрый старт.

Несмотря на то, что модель GALAX Alliance B650M Wi-Fi Black Warrior PLUS основана не на самой новой платформе AMD, производитель не стал экономить на оснащении. Плата получила усиленную систему питания 12+2+1 фазы 60A, три слота M.2 (2×PCIe 5.0 + 1×PCIe 4.0), поддержку памяти с частотой до 7600+ МГц, светодиодный индикатор ошибок (Debug LED) и комбинированный сетевой контроллер (Wi-Fi 6 + 2.5G Ethernet). Это обеспечивает отличную совместимость с процессорами, высокую производительность и широкие возможности для апгрейда, позволяя даже с новейшими флагманскими CPU серии Ryzen 9000 раскрыть их потенциал.

Кроме того, дизайн BIOS показывает, что разработчики GALAX стремятся упростить интерфейс для начинающих пользователей, снижая порог входа в мир самостоятельной сборки ПК. Это становится ещё одним преимуществом материнской платы GALAX Union B650M Wi-Fi Black Warrior PLUS.
