Кулер весом 1,1 кг разрушил контакты GPU: мастер вручную перепаял RX 9070 XT

Бразильский ремонтный мастер TriTech Informática опубликовал видео ремонта видеокарты XFX Radeon RX 9070 XT, причина неисправности — перегрузка GPU из-за тяжелого кулера, что привело к отрыву контактов.

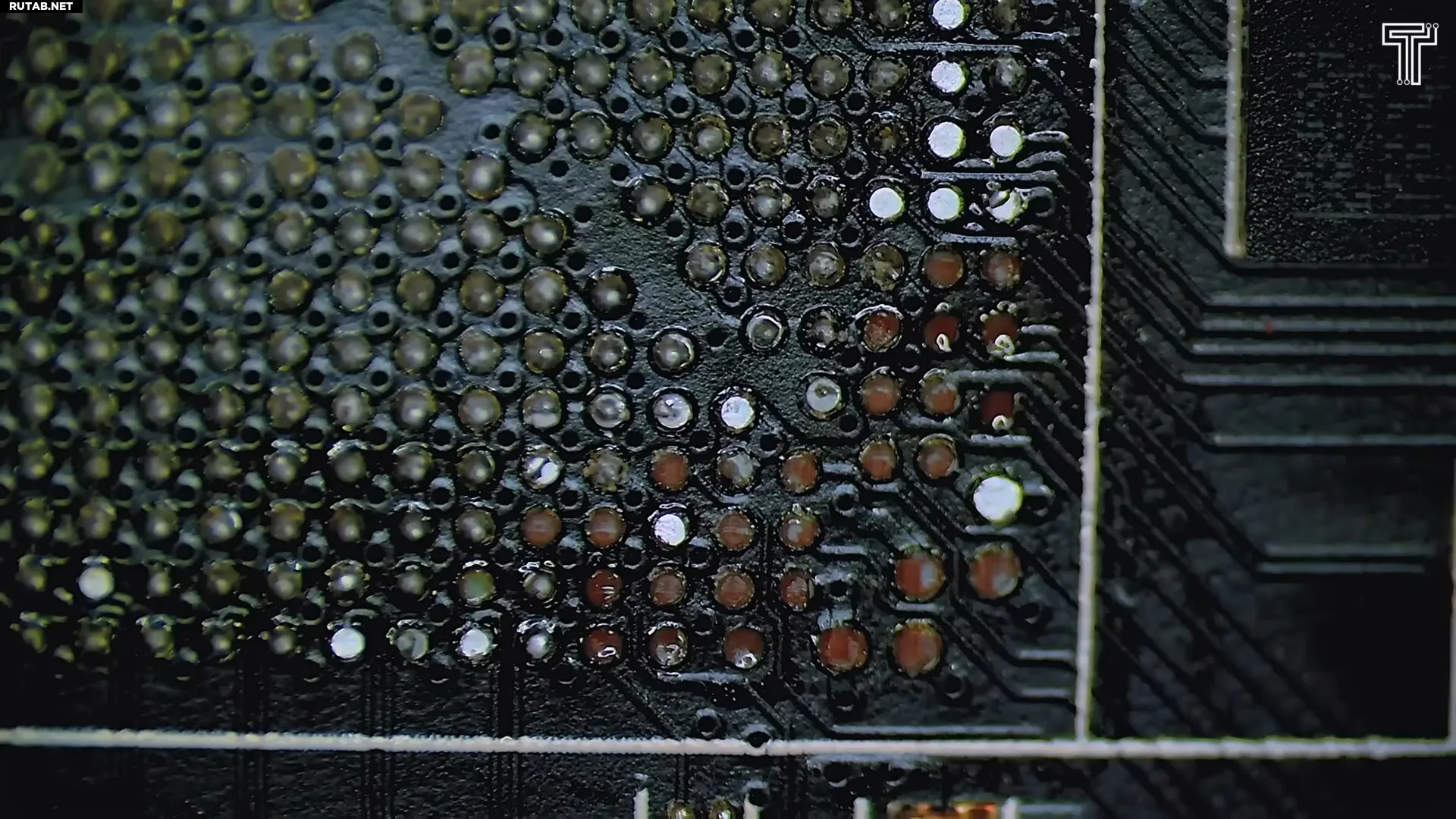

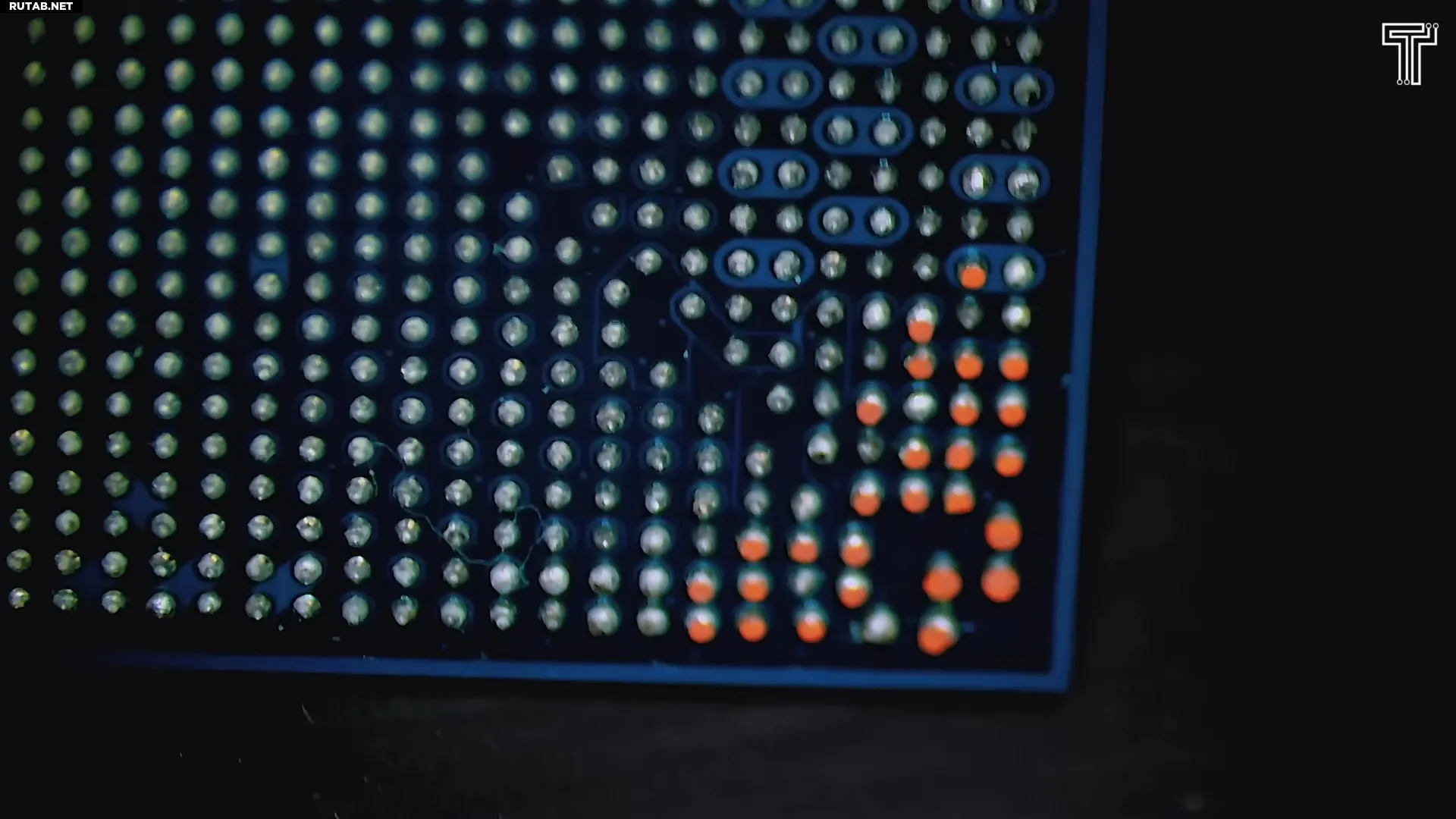

Карта ранее уже прошла ремонт цепи питания 1,8 В, но по-прежнему не выводила изображение. При осмотре мастер обнаружил аномальное состояние припоя вокруг GPU, предположив, что длительное давление кулера привело к отделению BGA-шариков от печатной платы.

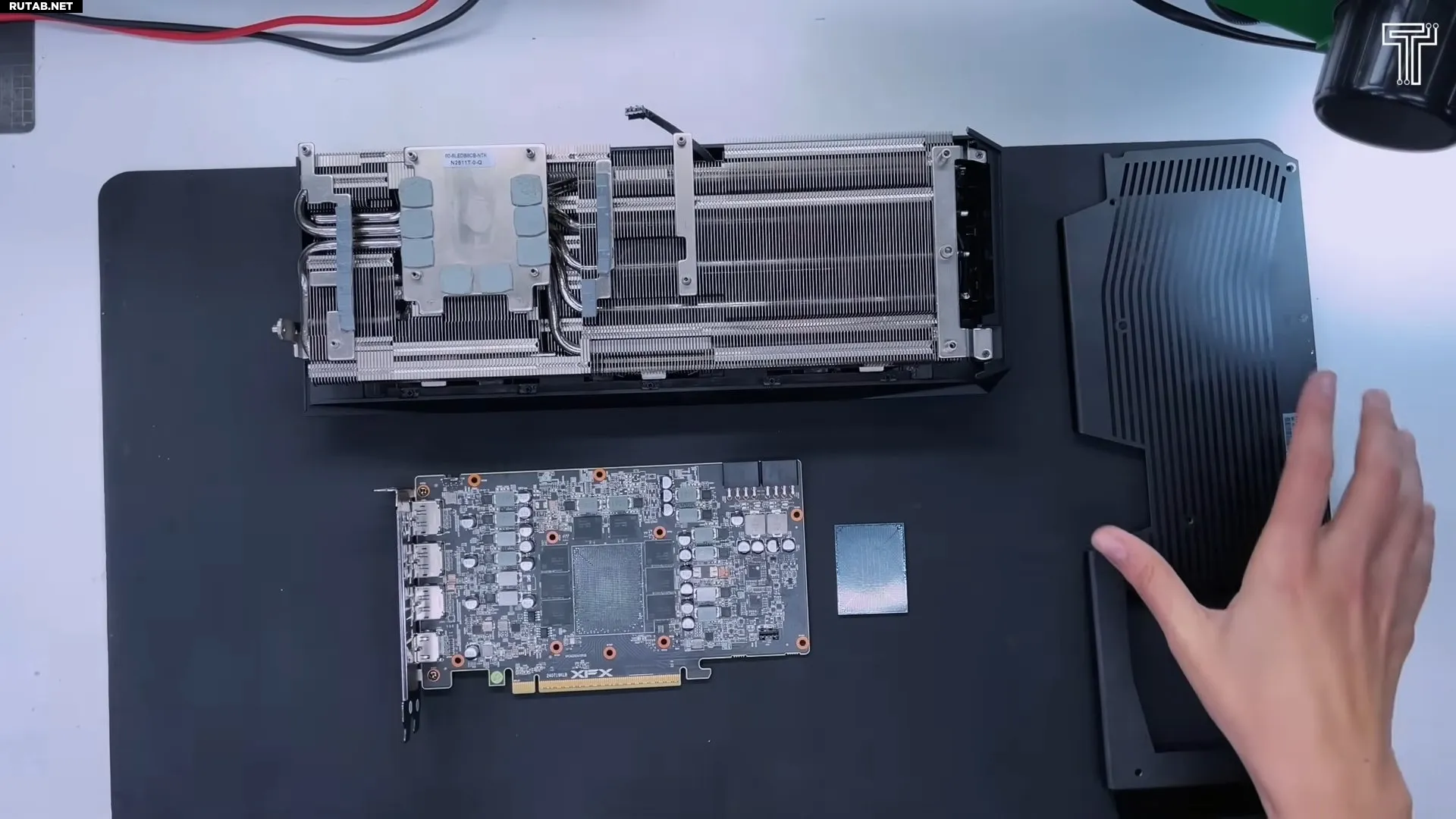

Измерения показали, что кулер XFX весит около 1,0–1,1 кг, вся собранная карта — около 1,3 кг, а сама печатная плата — всего около 200 г. Основная масса приходится на систему охлаждения.

Ситуация, когда кулер топовой видеокарты значительно превосходит по размерам печатную плату, довольно распространена. При отсутствии поддержки или недостаточном усилении PCB контакты памяти или GPU могут постепенно отрываться из-за механического напряжения, что приводит к нестабильной работе или полному отказу карты.

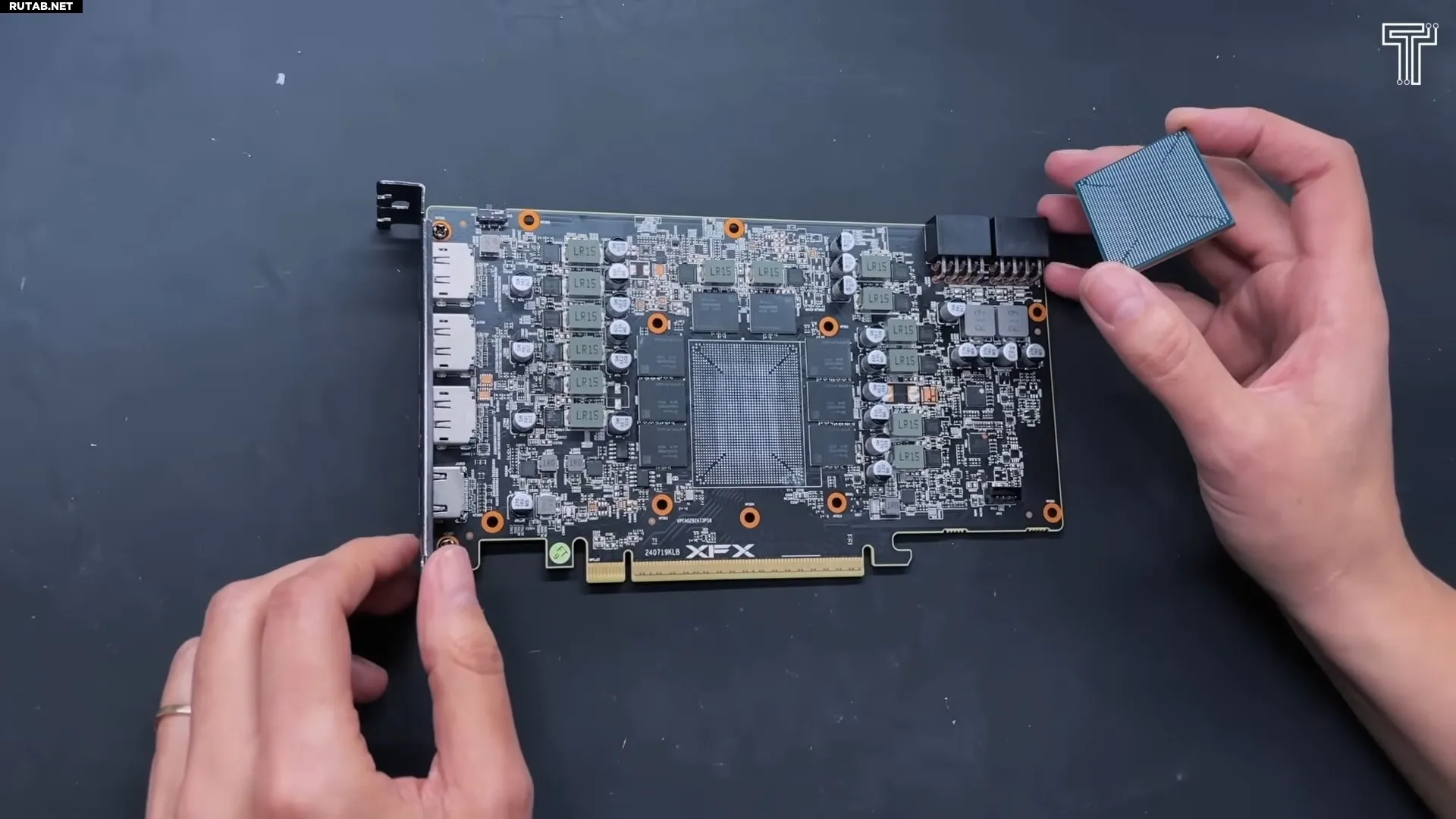

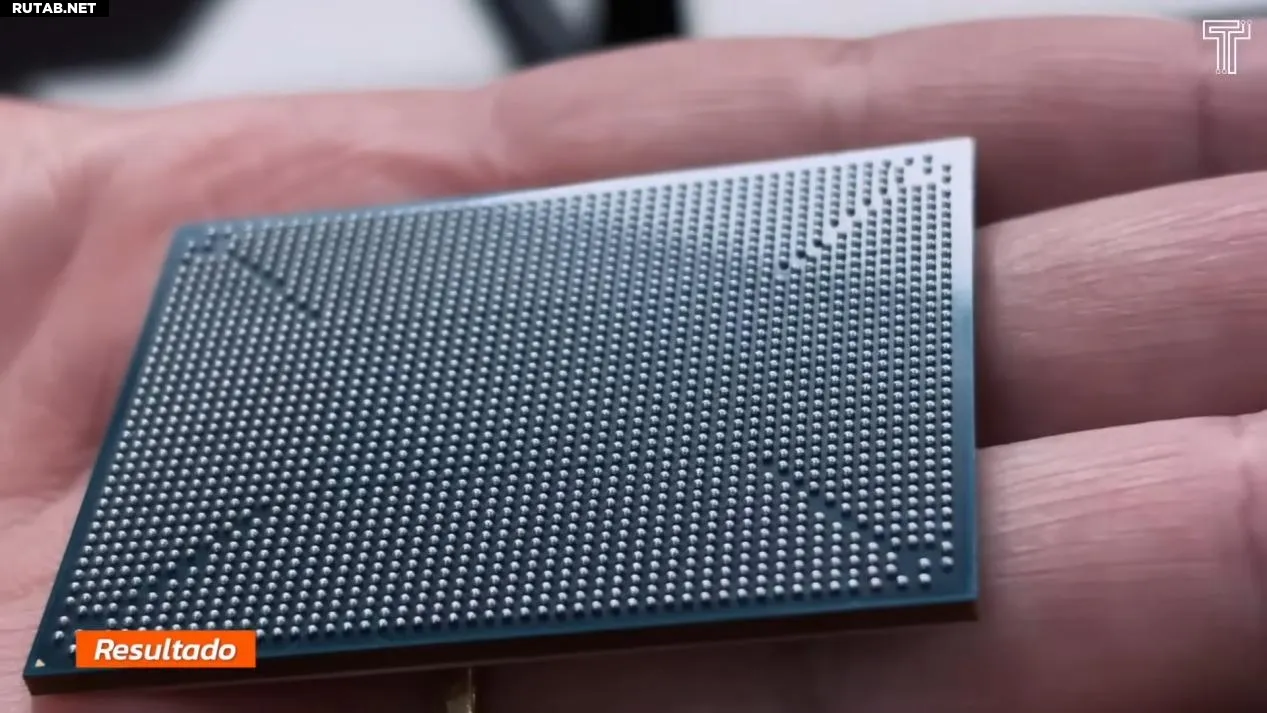

Поскольку на рынке нет подходящего трафарета для перепайки BGA-шариков RX 9070 XT, мастеру пришлось вручную устанавливать каждый шарик. После перепайки GPU был заново припаян к плате. Карта успешно запустилась, GPU-Z показывает все параметры в норме.

Если ваша видеокарта оснащена столь же массивным кулером, возможно, покупка специальной подставки за несколько сотен рублей обойдется гораздо дешевле, чем ремонт.
