Энтузиаст создал собственную оперативную память в чистой комнате в сарае

Доктор Semiconductor вернулся в свой сарай, и на этот раз он проверяет, может ли обычный человек своими руками решить проблему с DRAM. В видео ниже можно увидеть, как доктор проходит все этапы полупроводникового процесса, необходимые для создания массива ячеек памяти в чистой комнате на заднем дворе. Это «первый в истории случай, когда оперативная память была сделана дома», — хвастается наш герой.

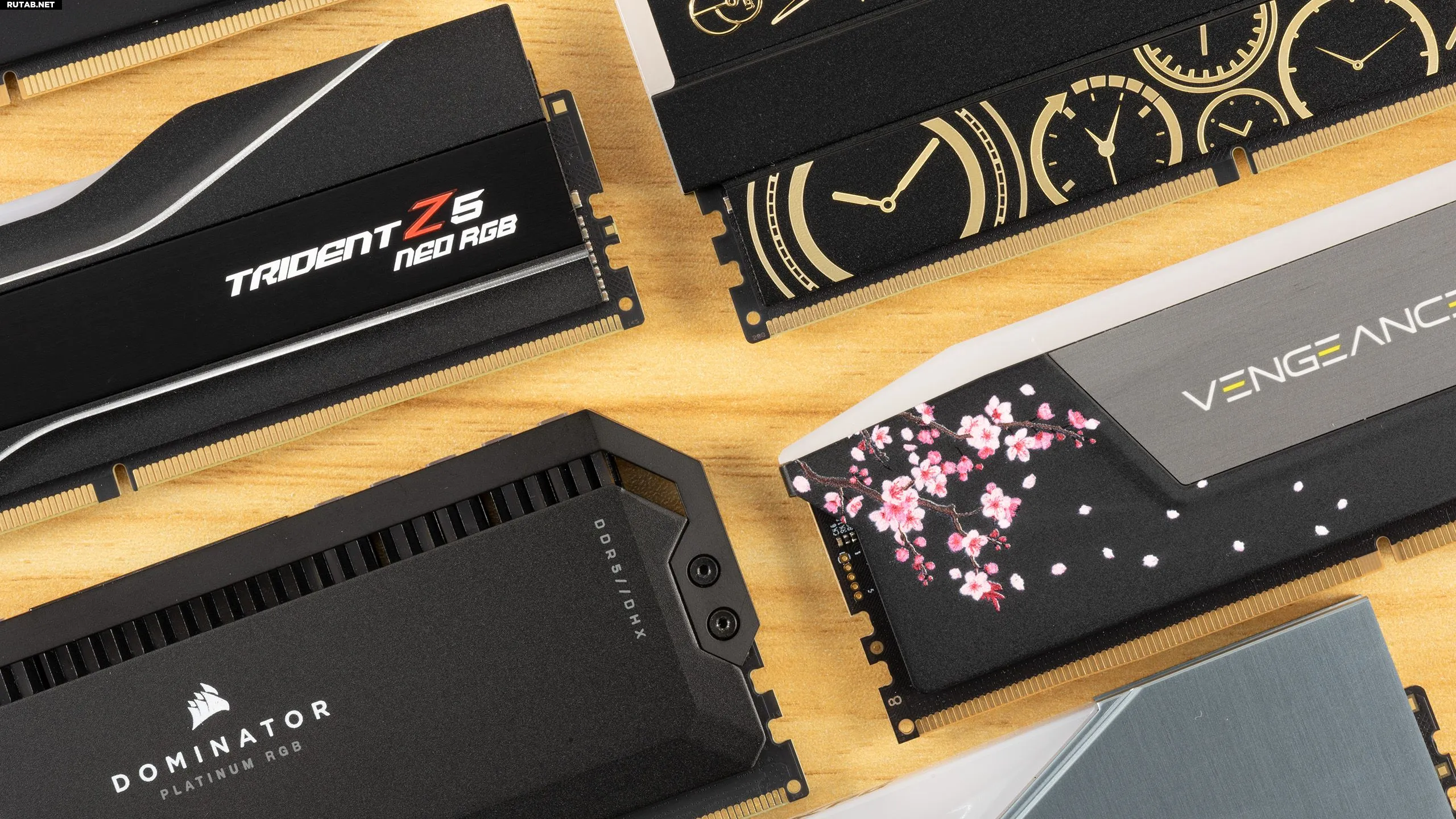

«RAMageddon» — не единственная проблема, затрагивающая энтузиастов сборки ПК и индустрию в целом. Доктор Semiconductor упоминает, что сбои в ценах на ОЗУ, подогреваемые индустрией ИИ, вызваны тем, что три крупнейших игрока (и другие) не могут удовлетворить спрос. Мы наблюдаем похожие эффекты на рынке накопителей, видеокарт, и некоторые считают, что поставки процессоров также начнут страдать.

Поскольку существующая индустрия неспособна удовлетворить потребности потребителей в ОЗУ по привлекательным ценам в 2026 году, техно-ютубер задаётся вопросом: «Я превратил сарай на заднем дворе в чистую комнату класса 100 для производства полупроводников… но вопрос в том, смогу ли я сделать свою собственную оперативную память?»

После вступления доктор Semiconductor кратко описывает, как работает компьютерная память и как она в основном состоит из огромных массивов, содержащих множество конденсаторов и транзисторов.

Переходя к практической части задачи, доктор начинает с того, что отрезает несколько кремниевых чипов от большой пластины. Это начало этапа подготовки и очистки процесса изготовления чипов.

Далее следует начальный этап формирования рисунка. Слой оксида наращивается на поверхности кремния в высокотемпературной печи. По оценкам, толщина этого слоя составляет 330 нм. Поверх этого слоя наносится адгезионный слой и плёнка фоторезиста. УФ-экспонирование проецирует маску рисунка на эту вновь созданную поверхность, что позволяет раствору проявителя смыть области, подвергшиеся воздействию световых лучей.

Исток и сток транзисторов в конструкции формируются на следующих этапах. Это включает дальнейшее травление слоёв, легирование открытого кремния для придания ему высокой проводимости, а затем отжиг чипов для более глубокого проникновения легирующей примеси.

После ещё нескольких тщательно направленных этапов осаждения и травления кремниевый чип готов к металлизации. Крошечный трафарет используется для точного напыления алюминия на образец, излишки удаляются, и полностью сформированный многослойный чип наконец готов к тестам!

Проверка результатов

Свежеизготовленные ячейки DRAM настолько малы, что энтузиаст не может использовать провода для подключения их к испытательному оборудованию. Вместо этого с ювелирной точностью позиционируются микроманипуляторные зонды. Хорошая новость заключается в том, что доктор Semiconductor остался доволен своими готовыми чипами DRAM, так как измеренная ёмкость ячеек составила 12 пФ, что является «сладким пятном» для любителя.

В конце видео доктор намекает, что собирается развить этот значительный, хотя и признанно мелкомасштабный, успех. Он планирует подготовить гораздо больший массив готовых ячеек памяти и говорит, что они будут подготовлены для «подключения к ПК». Ожидайте практическую реализацию в масштабах персонального компьютера.

Мы уже сообщали о создании доктором Semiconductor этой чистой комнаты на базе садового сарая ещё в марте.

Источник: Tomshardware.com
