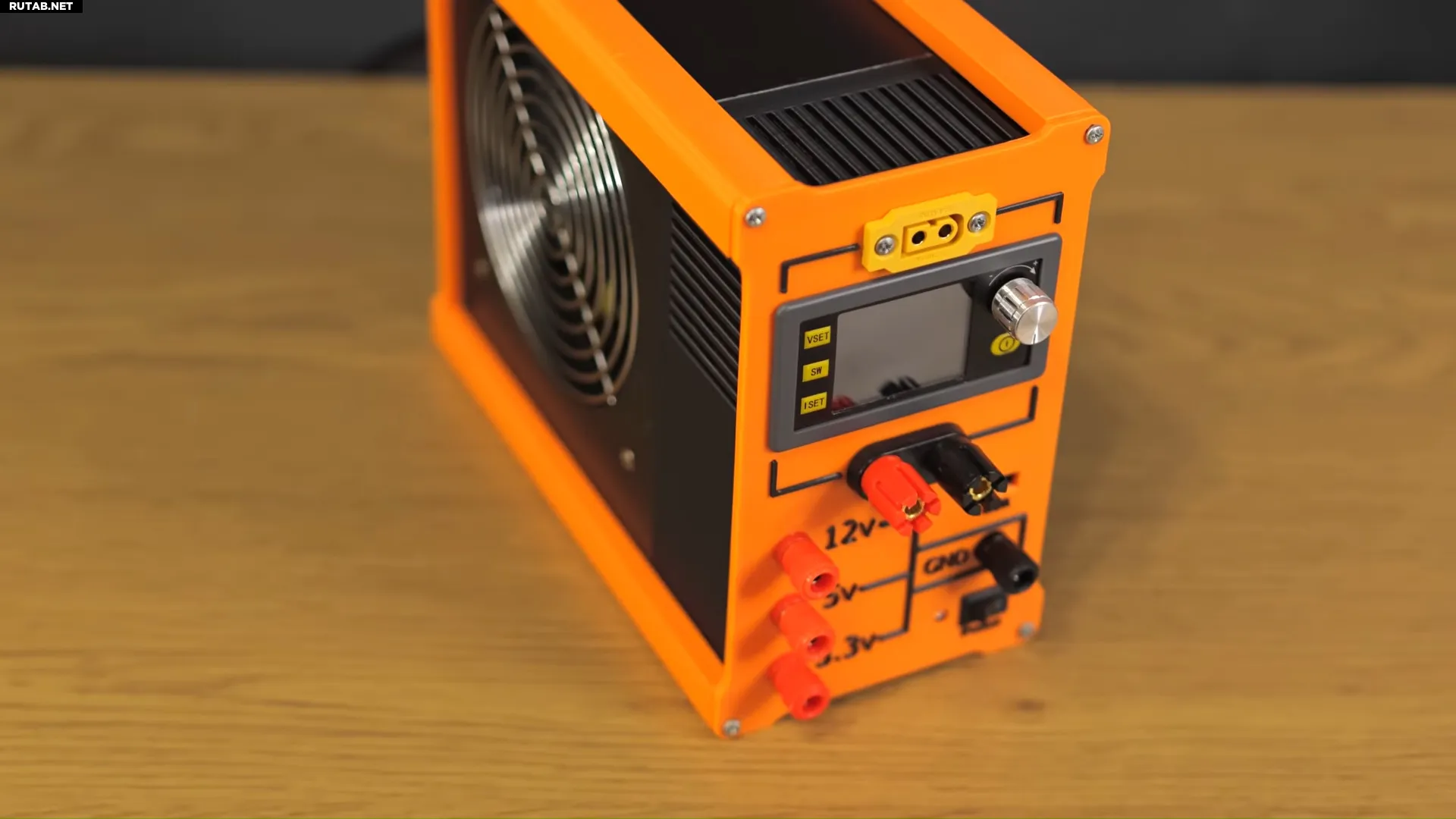

Старый блок питания ПК превратили в лабораторный источник с регулируемым напряжением

Если у вас завалялся старый, ненужный блок питания от компьютера, не спешите его выбрасывать. Энтузиаст с YouTube-канала Handmax Workshop показал, как дать ему вторую жизнь, превратив в удобный лабораторный источник питания для радиолюбителей и DIY-мастеров. В своём пятиминутном видео под названием «Не выбрасывайте старый БП ПК — сделайте это вместо этого!» он подробно демонстрирует процесс переделки.

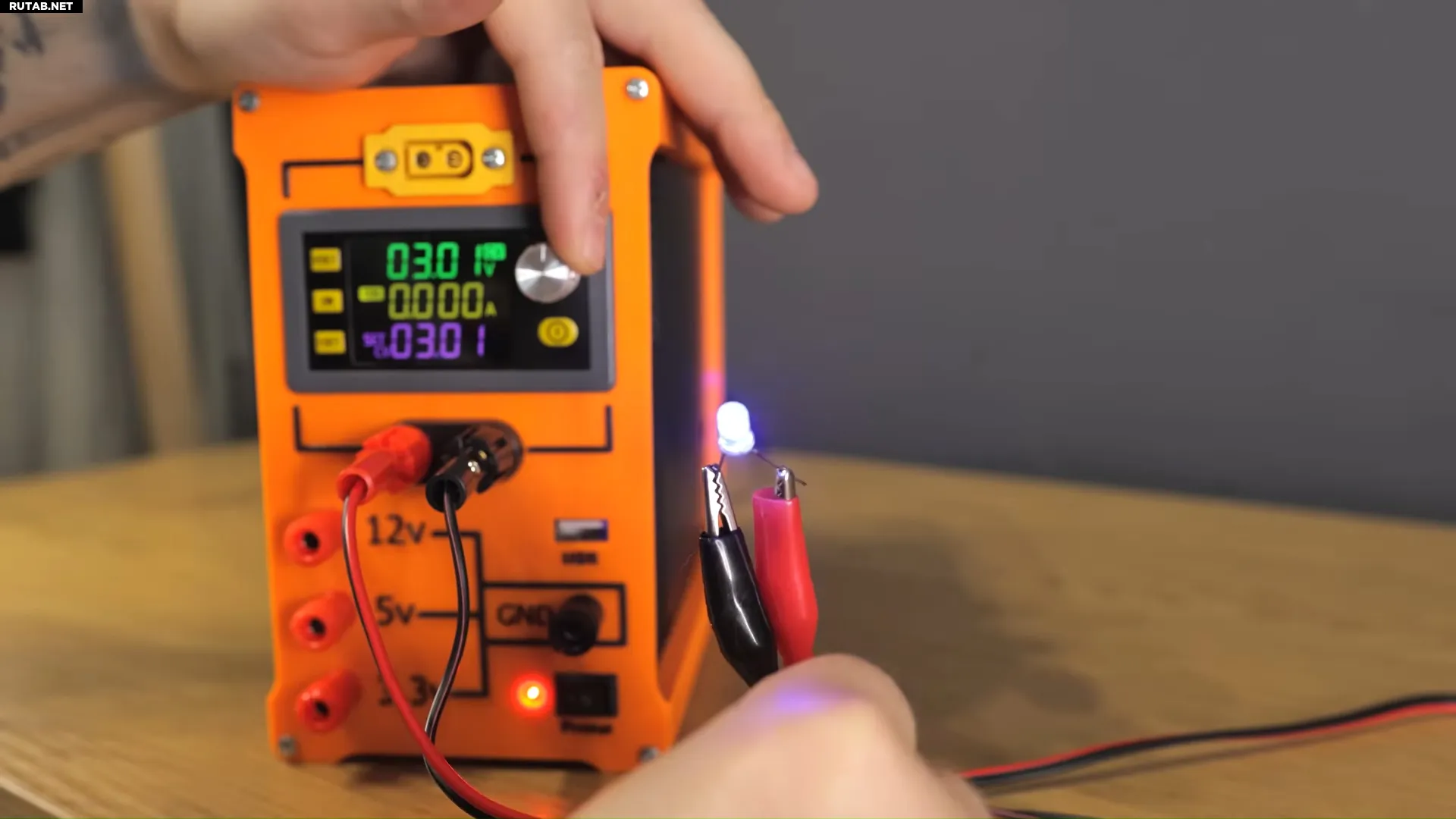

Лабораторный источник питания — полезный инструмент для тех, кто работает с электроникой. Он позволяет получать стабильное постоянное напряжение для тестирования устройств, что особенно удобно, когда под рукой нет подходящих батареек или есть подозрения на неисправность из-за проблем с контактами.

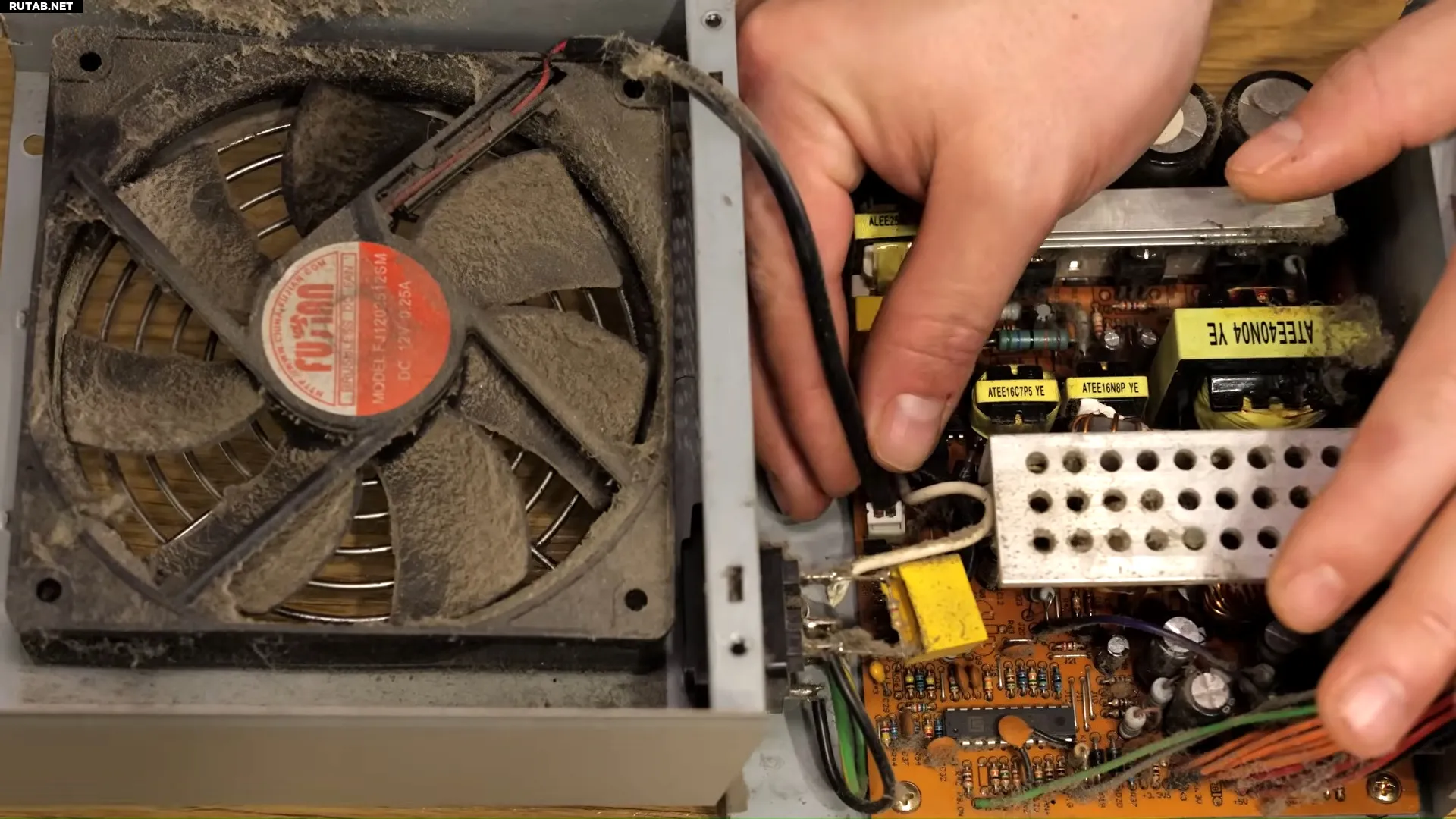

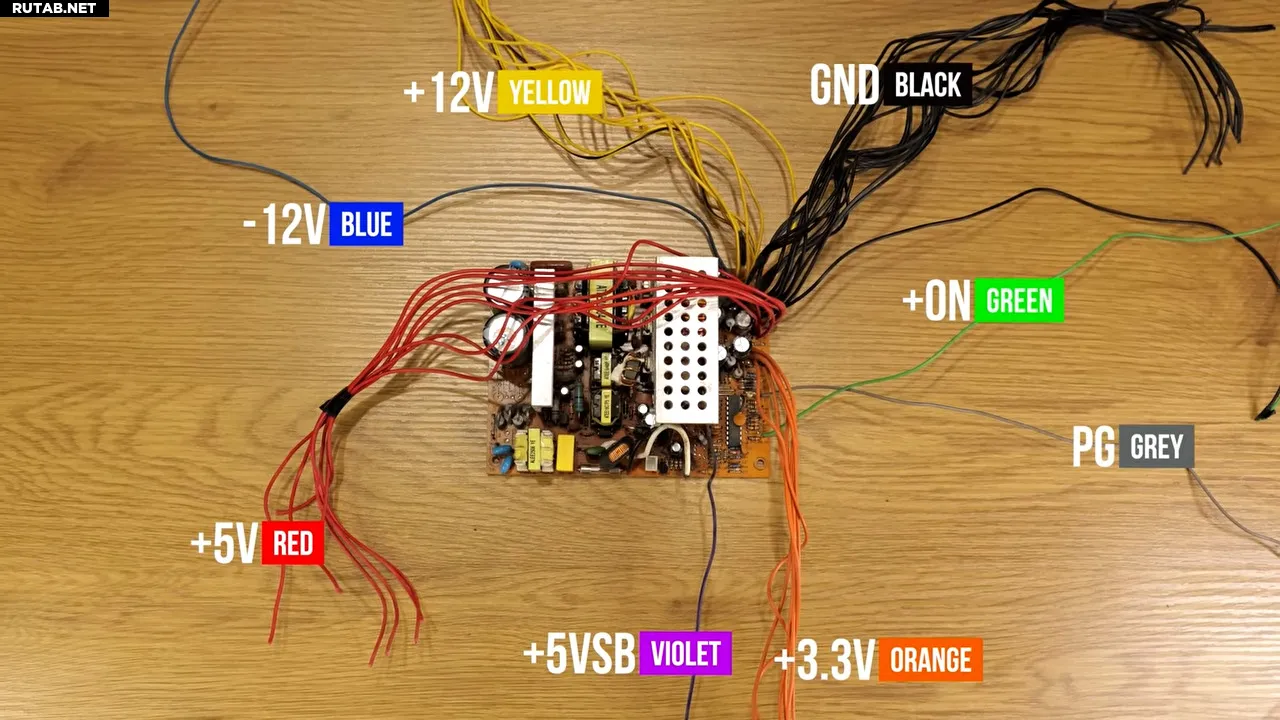

В качестве донора был выбран очень старый блок питания эпохи Pentium 4 мощностью 350 Вт. После очистки от пыли и проверки работоспособности мастер приступил к разборке, обрезав все лишние провода. Для удобства он использовал цветовую схему распиновки основного коннектора ATX, характерную для блоков питания того времени.

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

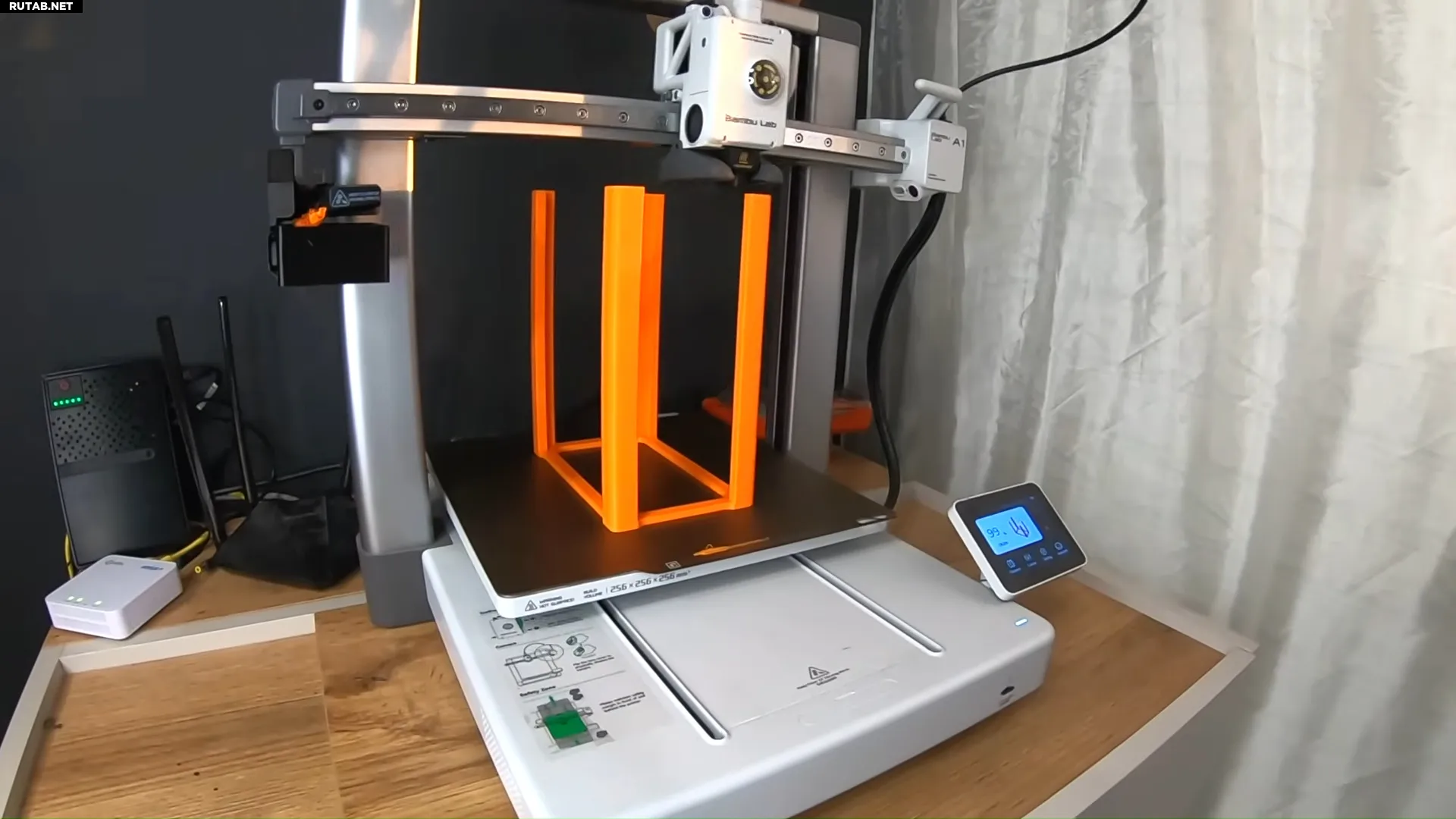

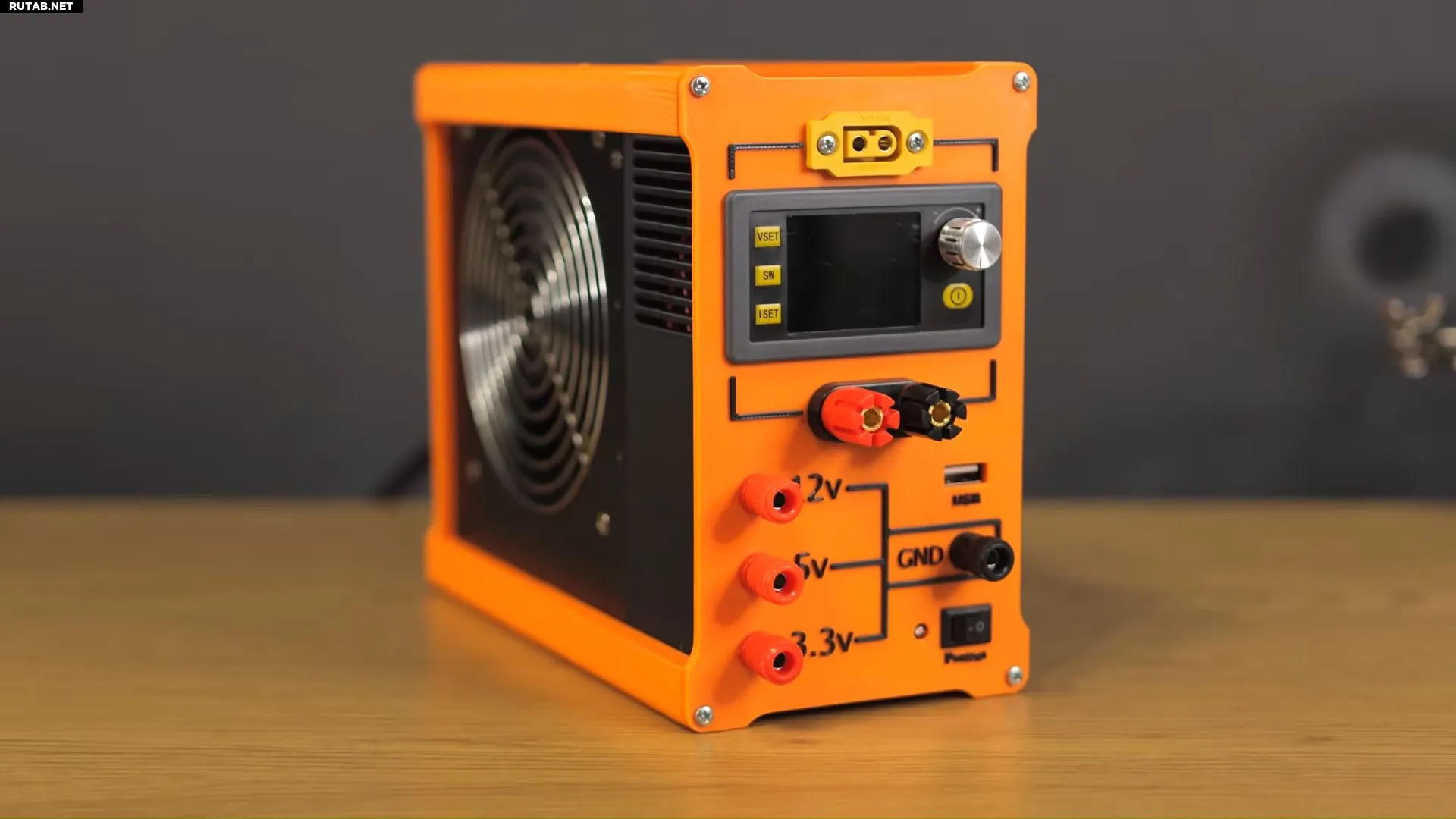

Для создания корпуса нового устройства использовался 3D-принтер Bambu Labs A1. Были напечатаны двухцветный каркас и панель, в которой разместились все необходимые разъёмы, регуляторы и индикаторы. Дизайн предусматривает достаточно места под панелью для прокладки проводов. Файлы для 3D-печати мастер выложил в описании к видео.

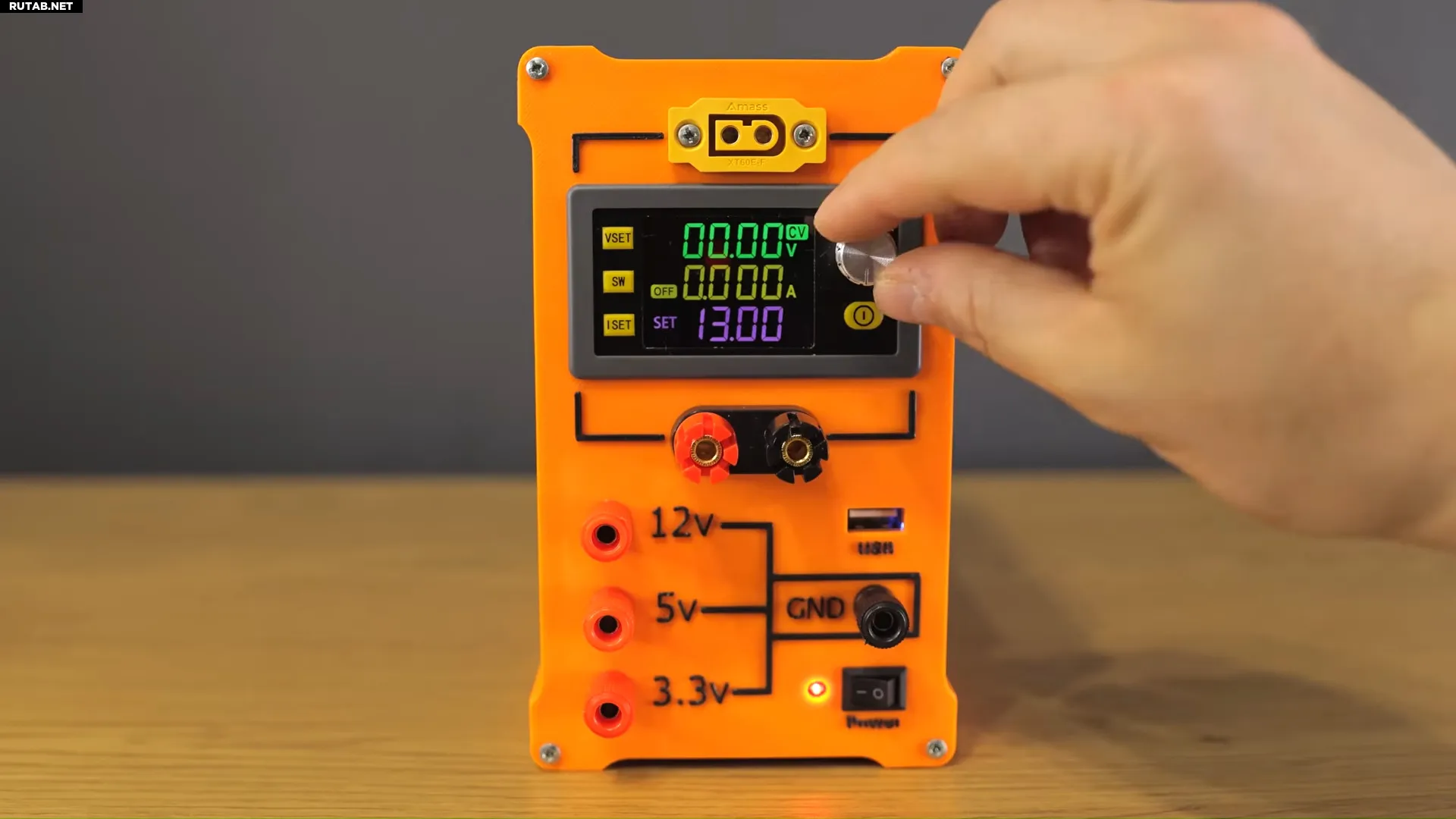

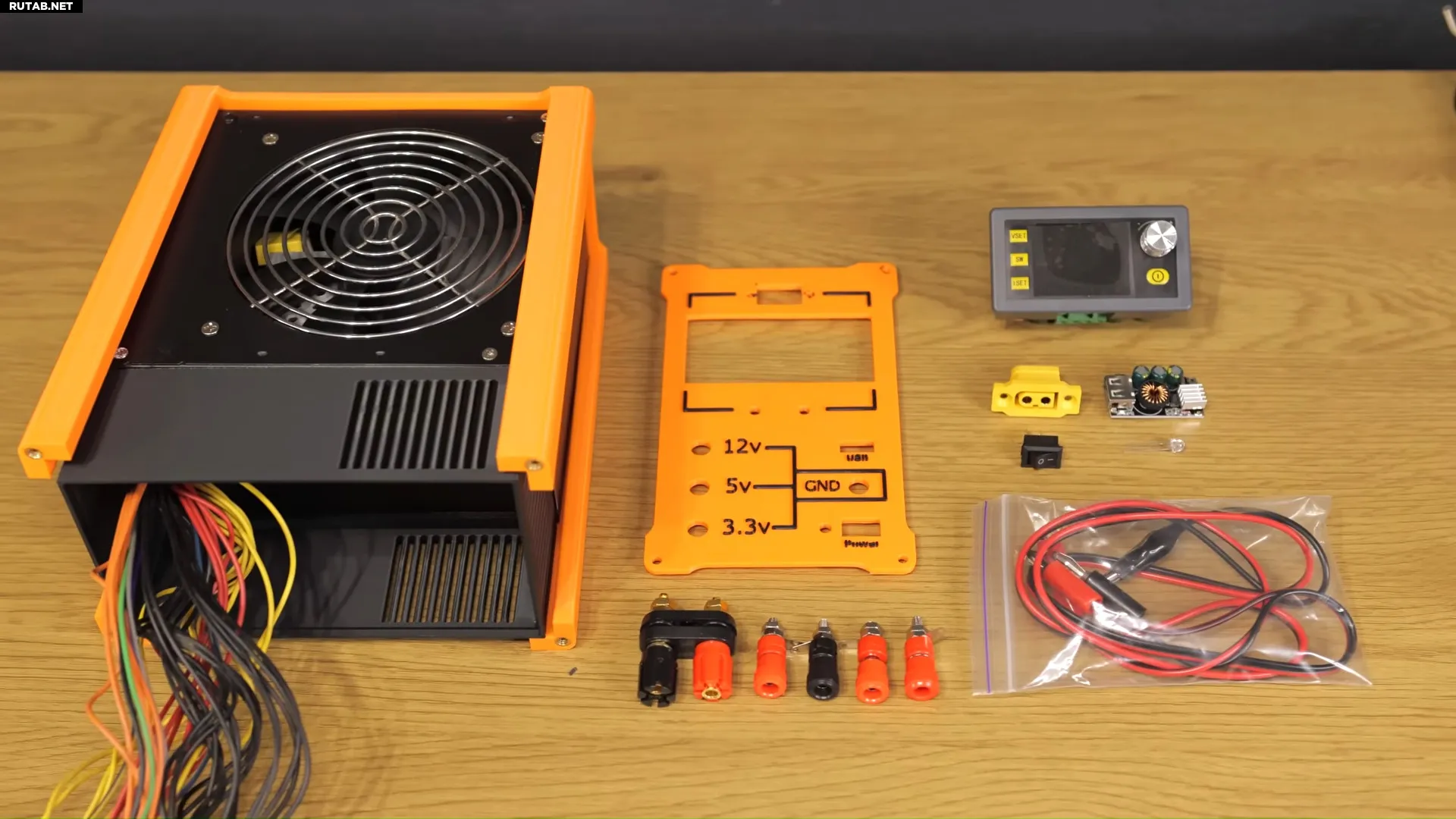

Помимо самого блока питания и напечатанного корпуса, для сборки функционального источника потребовалось несколько недорогих компонентов: вольтметр, амперметр, потенциометры для регулировки напряжения и тока, клеммные колодки и переключатели.

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

(Изображение: Handmax Workshop)

На свободном месте на передней панели DIYer решил разместить порт USB Type-A с цепью быстрой зарядки. Поскольку схема работает от входного напряжения от 10 до 30 В, порт был просто подключен к линии 12 В от БП.

ИИ: Проект выглядит как отличный способ утилизировать электронные отходы и получить полезный инструмент для мастерской. Однако, как справедливо отмечает автор, новичкам стоит быть осторожными из-за необходимости работы с полярностью и отсутствия подробной текстовой инструкции. К тому же, новый лабораторный источник питания можно купить примерно за 50 долларов (~4000 рублей), что делает этот DIY-проект в первую очередь интересным хобби для энтузиастов, а не способом сэкономить.
