Huawei разобрала MatePad Edge и показала систему охлаждения, обеспечивающую 28 Вт мощности

Сегодня в официальном микроблоге Huawei Consumer BG был опубликован видеоролик, в котором технический директор бизнес-группы Huawei Ли Сяолун (Li Xiaolong) подробно рассказал о системе охлаждения планшета Huawei MatePad Edge. Он объяснил, как устройству удаётся обеспечивать максимальную производительность на уровне ноутбука в 28 Вт, сохраняя при этом тонкий корпус.

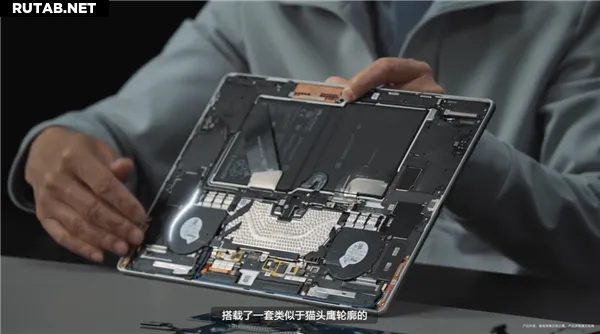

При разборе корпуса видно, что процессор расположен в нижней части устройства. В компактном пространстве установлена система охлаждения, напоминающая по контуру сову, аналогичная тем, что используются в ноутбуках.

Эта система сначала с помощью вакуумной камеры (VC) быстро распределяет тепло от процессора влево и вправо, а затем отводит его с помощью активного вентилятора.

В отличие от распространённой в отрасли практики размещать вентилятор в верхней части корпуса, Huawei переместила его вниз, чтобы воздухозаборник был направлен прямо на вентиляционные отверстия в нижней части подставки.

Ли Сяолун заявил, что такая конструкция с прямым забором воздуха, по сравнению с обычным боковым, подобна замене горной тропы на скоростную магистраль: сопротивление воздушному потоку значительно снижается, а его объём увеличивается вдвое.

Таким образом, когда пользователь открывает подставку и использует планшет, эффективность охлаждения становится выше, что позволяет полнее раскрывать производительность.

Для работы в этой архитектуре Huawei разработала и установила два симметрично расположенных сверхтонких (3,6 мм) вентилятора из алюминиевого сплава.

Основное и боковое выходные отверстия распределяют воздушный поток по принципу «рыбьего рта» в ирригационной системе Дуцзянъянь: через главное отверстие проходит 80% потока для быстрого отвода тепла от чипа, а через боковое — 20% для обдува других нагревающихся компонентов на материнской плате. Это дополнительно снижает температуру платы и повышает потенциал производительности процессора.

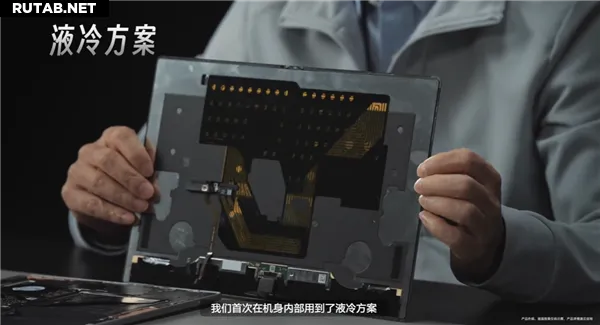

Стоит отметить, что для дальнейшего улучшения равномерного распределения тепла по всему устройству, Huawei впервые применила жидкостное охлаждение внутри корпуса. Толщина жидкопроводящей плёнки, прилегающей к задней стороне экрана, составляет всего 0,33 мм — это меньше, чем три листа бумаги формата А4.

Эта плёнка осуществляет активный отвод тепла с помощью циркулирующей жидкости. Её эквивалентная теплопроводность достигает 4000 Вт/(м*К), что на 100% выше, чем у высокопроводящего графена. Это похоже на строительство «тепловой эстакады» между горячей зоной в нижней части планшета и холодной зоной в верхней, что обеспечивает быстрое и равномерное распределение тепла по всей площади.

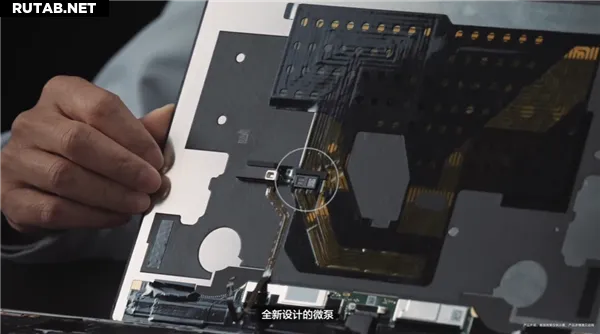

Циркуляцию жидкости в плёнке обеспечивают два новых микронасоса. Они работают за счёт колебаний пьезокерамических пластин, непрерывно прогоняя жидкость по контуру. По сравнению с предыдущим поколением, поток жидкости был удвоен.
