Энтузиаст создал материнскую плату для Intel 486 с нуля за полгода

Программист и энтузиаст электроники и ретро-техники под ником Maniek86 представил открытую материнскую плату для процессора Intel 486, которую, по его словам, он создал «с нуля» менее чем за шесть месяцев. M8SBC-486 не основана на существующих конструкциях, а базируется на предыдущих экспериментальных наработках создателя. Изначальной целью проекта с настоящим CPU Intel 486 было создание системы, способной запускать Linux и Doom. Однако Maniek86 превзошёл ожидания, отметив, что система также запускает различные версии DOS, Windows 3.1 (вроде как), множество программ и игр, таких как «Принц Персии» и Wolfenstein 3D.

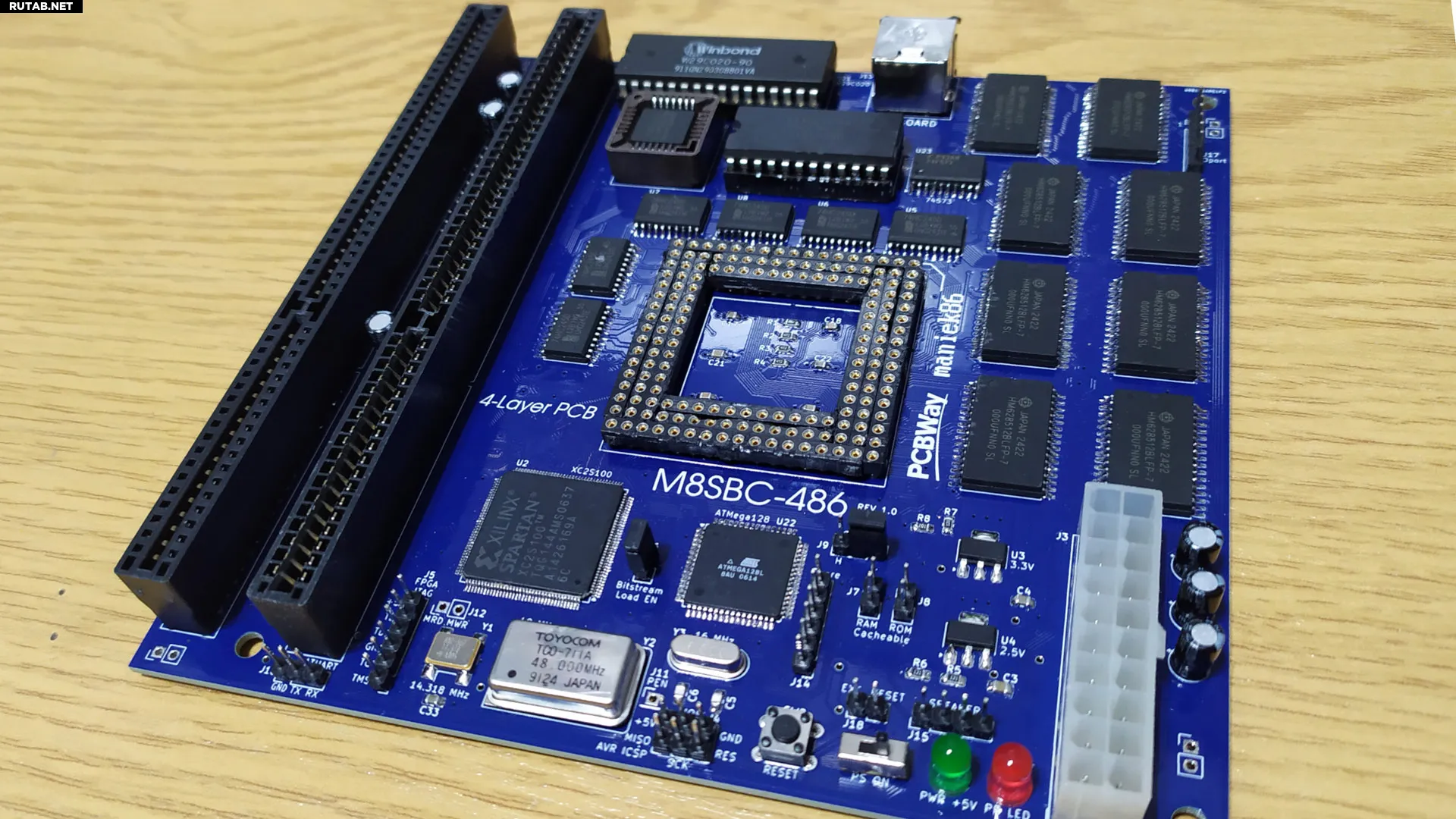

Изображение: Maniek86

Довольно удивительно, как быстро Maniek86 собрал эту рабочую систему на 486. Исследования по проекту начались в апреле прошлого года, хотя фактическая работа, по словам автора, стартовала в августе, что немного увеличивает общее время достижения результата.

Ещё одним фактором, который помог Maniek86, стал расслабленный подход к совместимости. Целью было «просто» запустить на собранной машине Linux и Doom. Чтобы ускорить достижение этой цели, набор микросхем разработчика (кодовое имя Hamster 1) был реализован в ПЛИС (FPGA), как и некоторые другие важные компоненты: контроллеры устройств ввода, часы реального времени CMOS и система хранения. Компания PCBWay, занимающаяся прототипированием и производством печатных плат, также была отмечена за помощь и поддержку.

Maniek86 также не уделял много внимания функциям, не являющимся критически важными для первоначальной цели. Таким образом, в плате отсутствуют «вторичный контроллер прерываний (PIC) и контроллер прямого доступа к памяти (DMA)». Полные характеристики M8SBC-486 по состоянию на 14 января 2026 года можно увидеть на изображениях ниже.

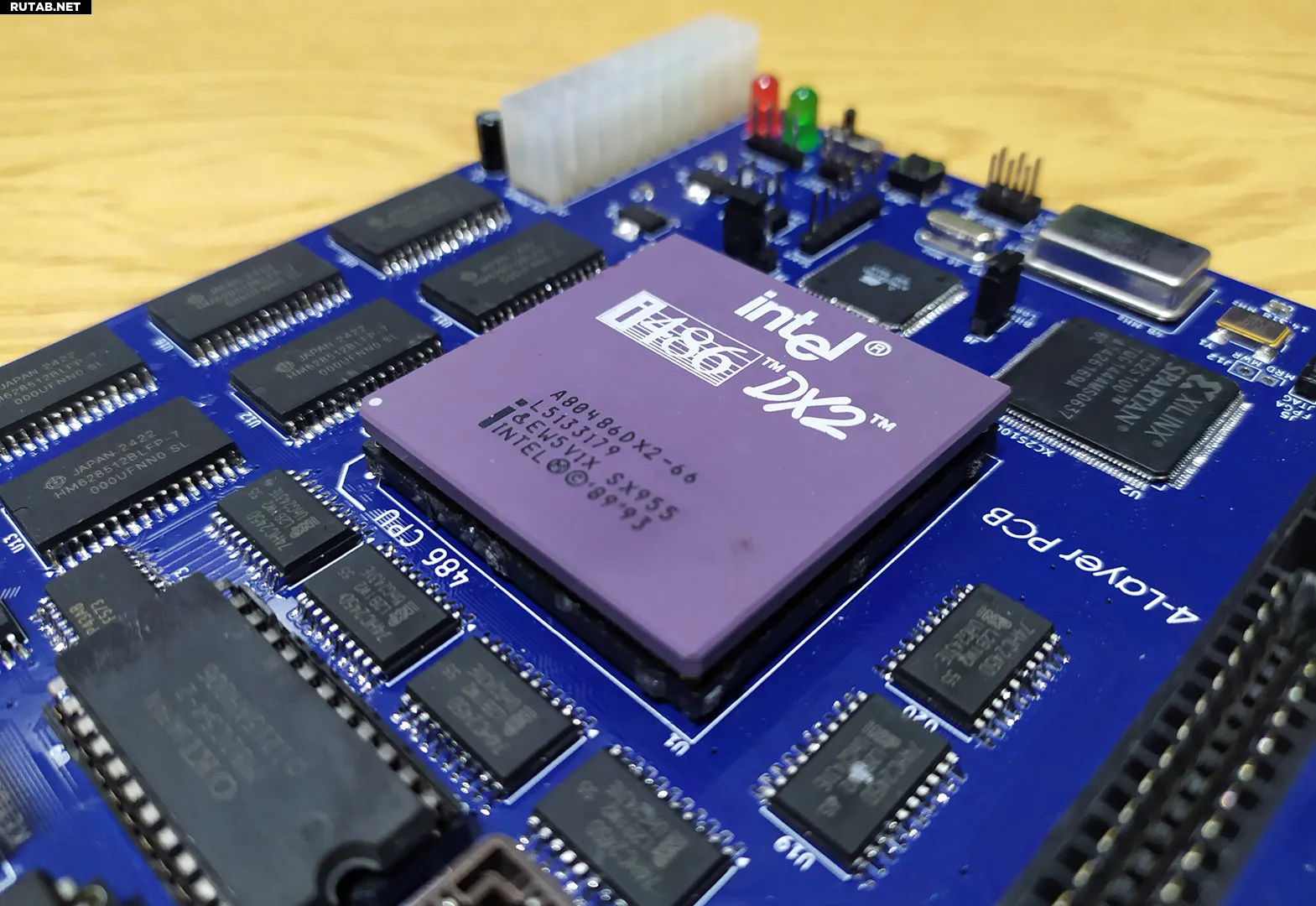

(Изображение: Maniek86)

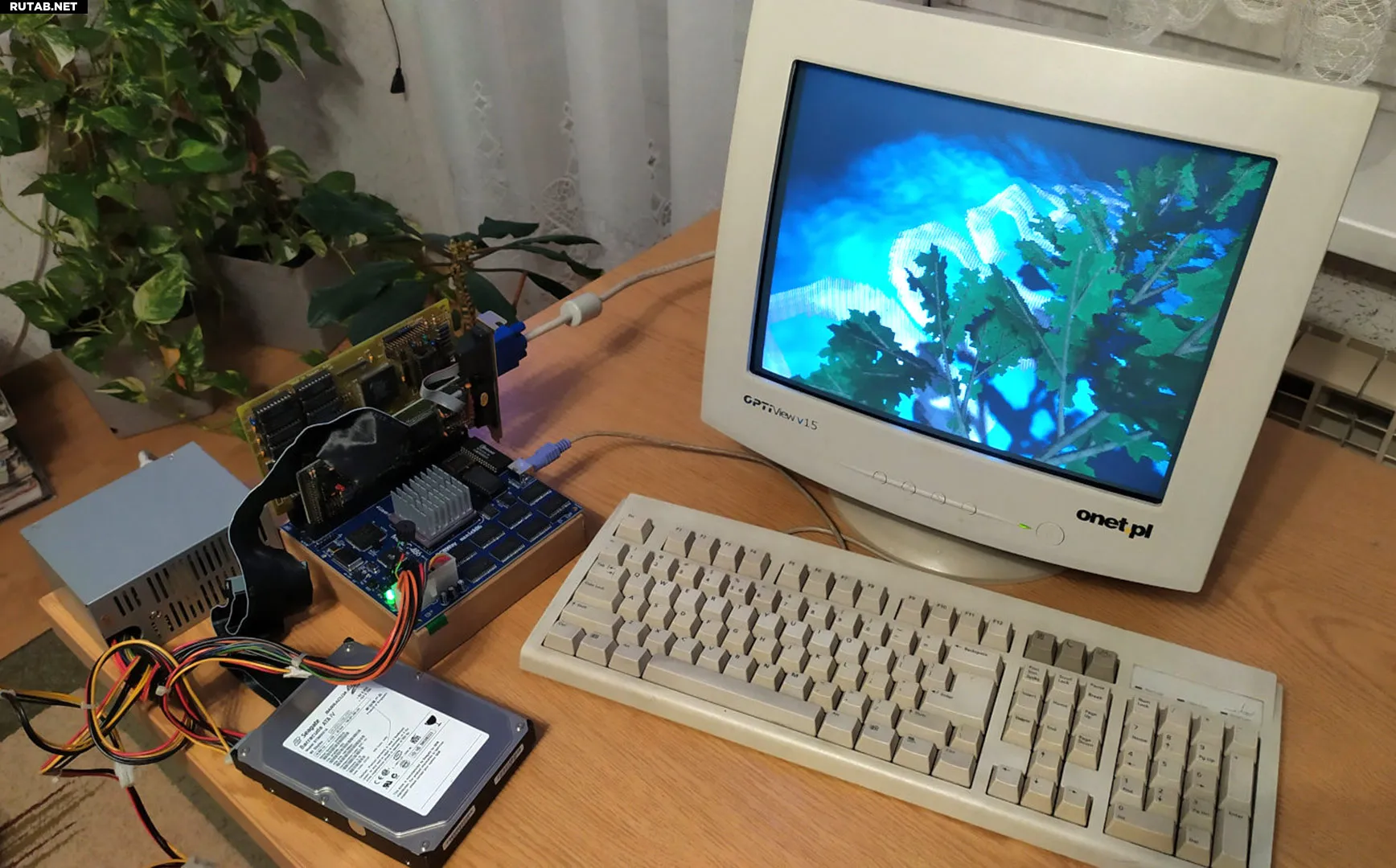

(Изображение: Maniek86)

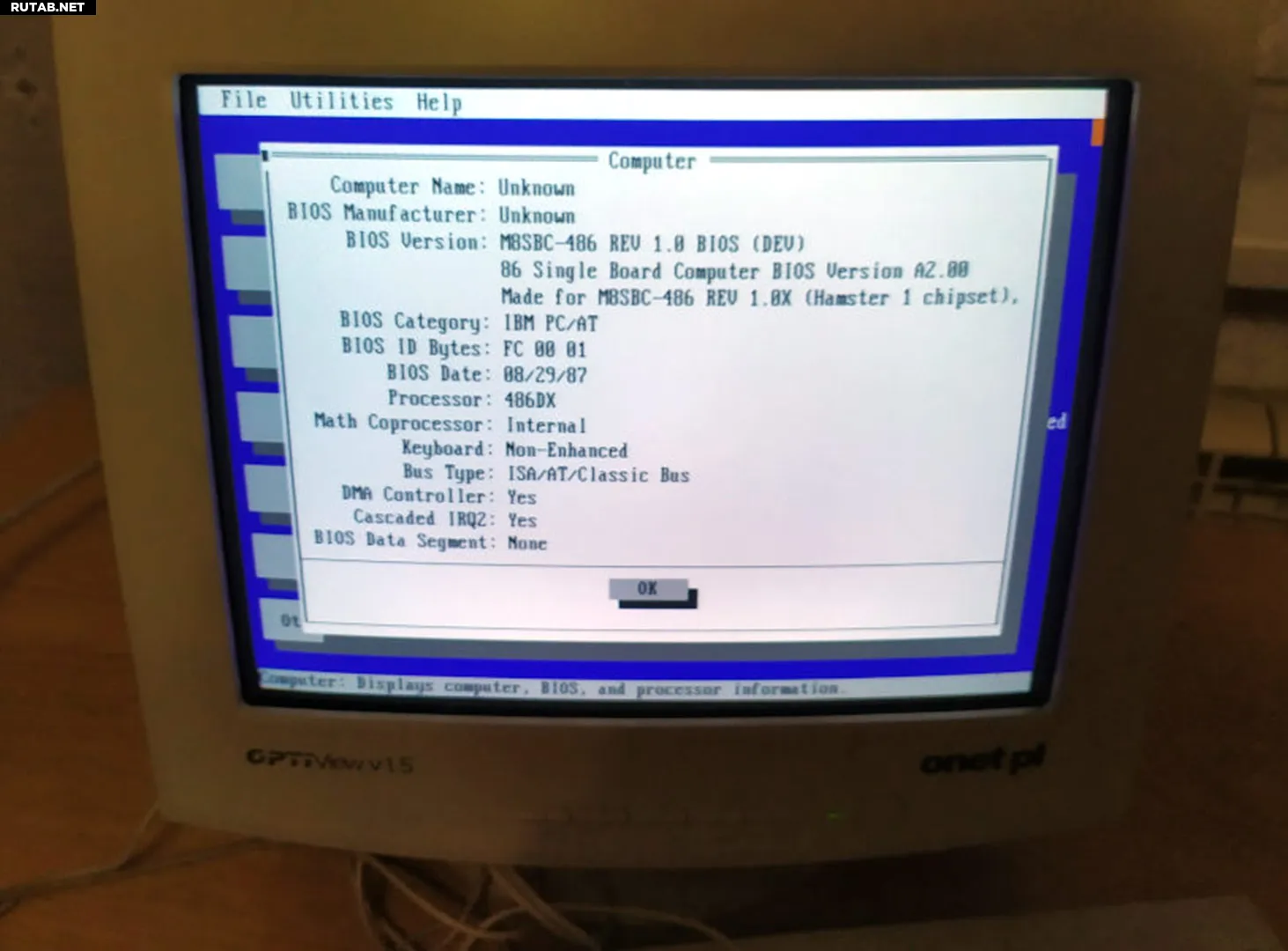

(Изображение: Maniek86)

Поскольку проект является открытым, он может быть интересен единомышленникам для изучения исходных файлов и даже создания собственных производных конструкций на основе M8SBC-486. Maniek86 признаёт, что «всё ещё есть много проблем», но доволен, что возможности этой материнской платы уже превзошли первоначальные цели.

Тем временем открытая природа проекта приглашает к сотрудничеству.

«Я почти уверен, что эта работа может быть использована для создания чего-то более надёжного и стабильного или даже для разработки полностью кастомных плат для других x86 CPU», — говорит создатель.

Также было бы интересно увидеть, как слоты ISA станут более полезными, поскольку видеокарты демонстрируют плохую или глючную производительность, звуковые карты почти на 100% несовместимы, а множество других карт не тестировались и вряд ли заработают без поддержки функций ISA PnP и DMA.

Источник: Tomshardware.com
