Проблемный 16-контактный разъём вывел из строя датацентровый GPU H200 Hopper за $30 000

За последние годы было зафиксировано множество случаев расплавления 16-контактных разъёмов питания как на игровых, так и на профессиональных видеокартах. Теперь эта эпопея с плохо спроектированным коннектором добралась и до датацентровых GPU. Техник по ремонту northwestrepair недавно опубликовал на YouTube видео, где он восстанавливает вышедший из строя датацентровый GPU H200 Hopper стоимостью 30 000 долларов (около 2,4 млн рублей) с повреждённым разъёмом 12VHPWR.

В отличие от большинства историй о катастрофах с 16-контактными разъёмами, повреждение коннектора на этой H200 произошло по вине пользователя, а не из-за конструктивного дефекта. Northwestrepair обнаружил, что большинство контактов были погнуты и повреждены, что указывает на то, что тот, кто устанавливал GPU, вероятно, слишком грубо вставил кабель питания в разъём.

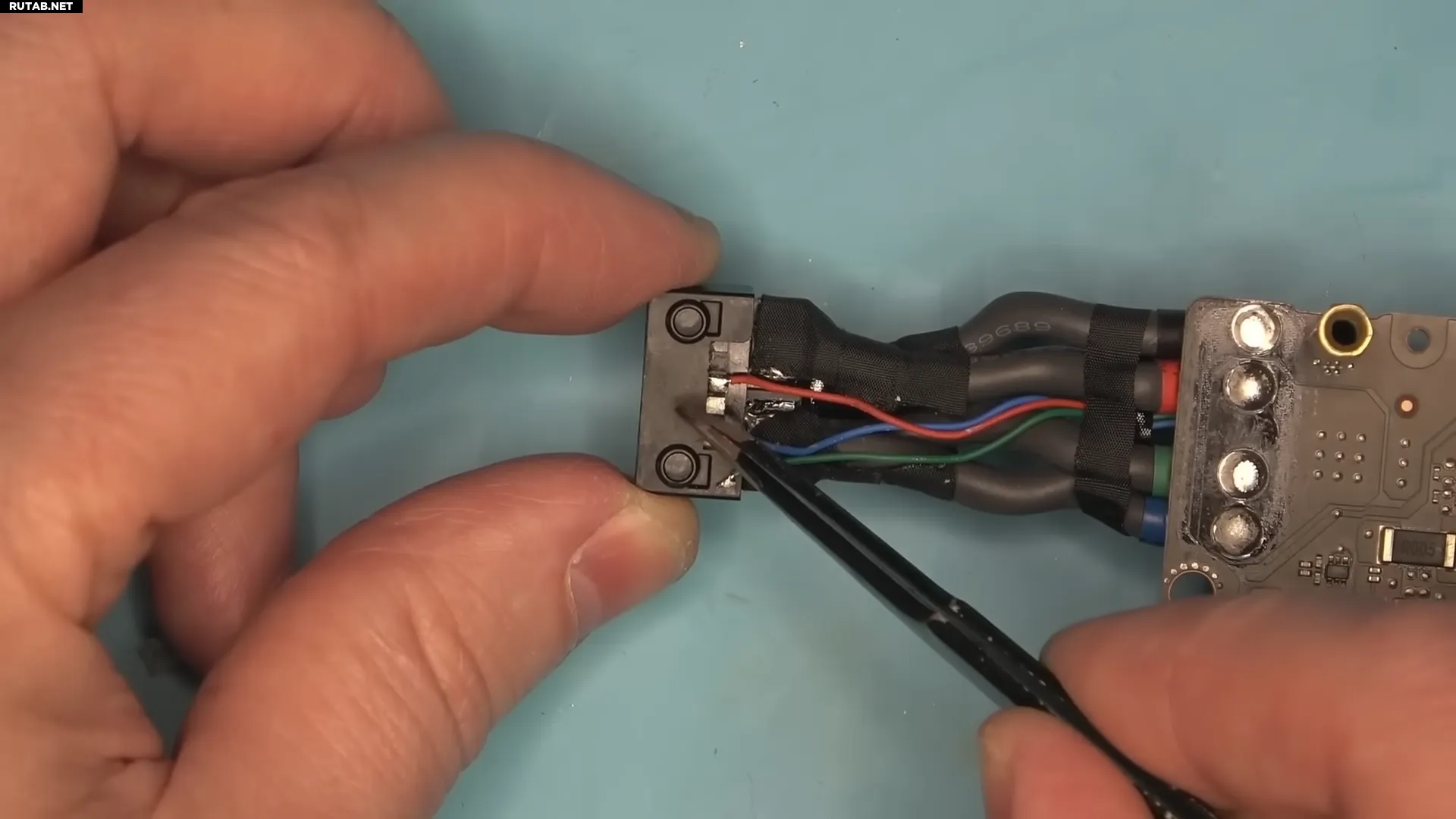

К счастью, мастеру по ремонту удалось устранить проблему: он взял запасной 16-контактный разъём питания и заменил четыре сигнальных (sense) пина в нём на сломанные пины из разъёма H200. Это потребовало некоторой работы — northwestrepair пришлось обрезать и подогнать новые контакты по форме под старые, а затем припаять их к разъёму питания H200.

Ремонт не обошёлся без накладок: в процессе мастер случайно припаял сигнальные пины в неправильном порядке. Чтобы это исправить, он поменял местами провода на штекере, подключив сигнальные пины к печатной плате в соответствии с (теперь) неправильно расположенными контактами.

Несмотря на это, карта не включилась из-за короткого замыкания где-то на самой плате, связанного с сигнальными пинами. Вместо того чтобы искать и устранять эту проблему, northwestrepair решил полностью обойти эти пины, отключив резистор, соединяющий их с картой. Это восстановило подачу питания на карту, после чего её вернули заказчику без дальнейшего тестирования (H200 не поддерживает обычные потребительские материнские платы). В комментариях northwestrepair отметил, что клиент подтвердил работоспособность GPU, но не оплатил его труд.

H200 на данный момент является уже устаревшим GPU, основанным на архитектуре Hopper. NVIDIA выпускала несколько его вариантов, но в данной статье речь идёт о PCIe-версии с 16 896 CUDA-ядрами, 132 потоковыми мультипроцессорами (SM), 50 МБ кэша L2, TDP 600 Вт, 141 ГБ памяти HBM3e и интерфейсом PCIe 5.0 x16. Несмотря на возраст, видеокарта Nvidia H200 по-прежнему стоит около 30 000 долларов (около 2,4 млн рублей).

Источник: Tomshardware.com
