Project Patchouli: открытый проект для создания графического планшета с нуля

Графические планшеты, призванные заменить карандаш и бумагу, скрывают под корпусом удивительно сложные технологии. Для тех, кто хочет разобраться в их работе и собрать собственное устройство с нуля, появился отличный открытый проект.

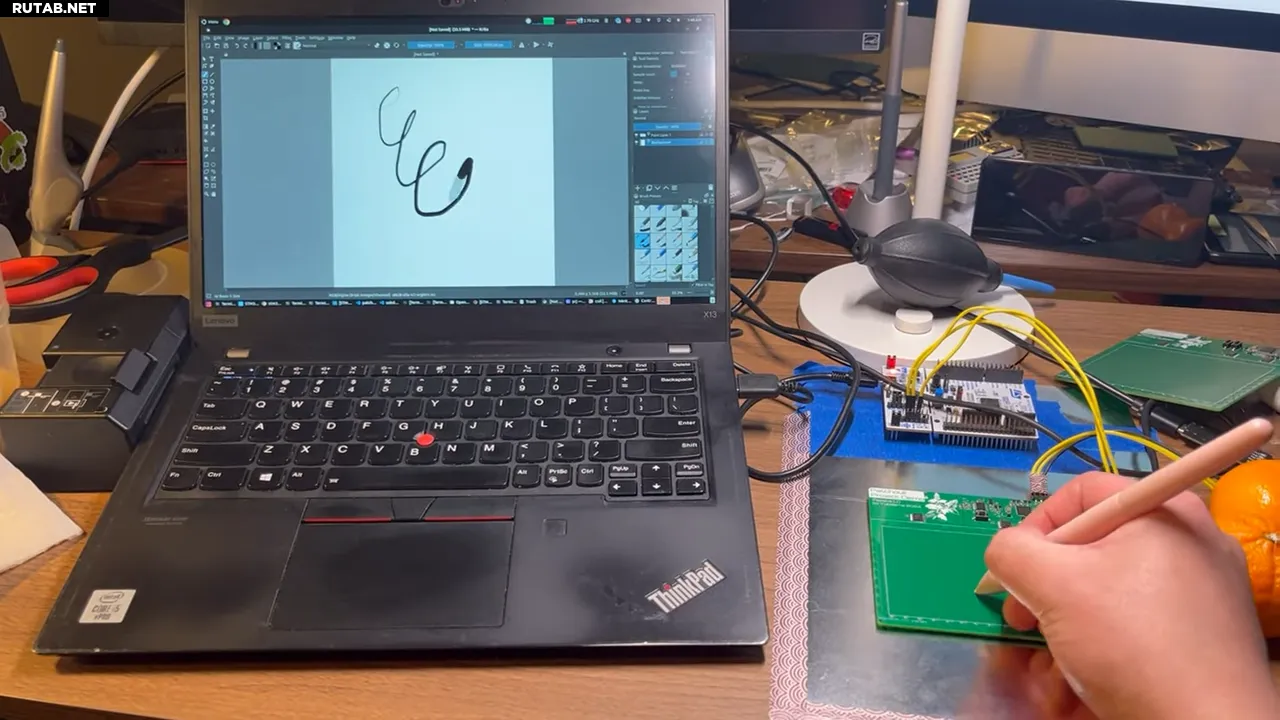

Project Patchouli от дизайнера Yukidama — это инициатива по созданию собственного EMR-планшета «с нуля». Как подробно объясняется в видео Yukidama на YouTube, EMR-планшет использует технологию электромагнитного резонанса: перо посылает сигнал на планшет, который затем его интерпретирует. Это быстрая и отзывчивая технология, но разные производители стилусов используют разные частоты, что может влиять на совместимость.

В видео показано, как электромагнитные перья имеют катушки и конденсаторы у наконечника; тестовая плата улавливает эту частоту и с помощью усилителя сигнала передаёт информацию на компьютер. С помощью осциллографа Yukidama измеряет частоту каждого пера при касании и изменение частоты при нажатии. Два разных пера регистрируют две разные частоты.

Этот проект использует интеллектуальную матрицу катушек в самом планшете, что делает его «совместимым с большинством коммерческих перьев от разных производителей, предлагая сверхнизкую задержку ввода для ваших кастомных аппаратных проектов».

Признаем, из-за высокого уровня сложности сборки некоторые аспекты проекта могут быть не до конца понятны, но исходный код на Gitlab предоставляет всё необходимое: прошивку и схемы аппаратной части. В разделе 'docs' также есть полезные графики и дополнительные изображения.

Большая часть схем представлена в CAD-файлах, что для большинства энтузиастов означает необходимость отправлять эти файлы производителю печатных плат. Такой проект не сделаешь на скорую руку, но он всё равно впечатляет.

На Discord-сервере Project Patchouli Yukidama сообщил, что работает над документацией, чтобы и непосвящённые могли повторить проект, и попросил: «Пожалуйста, дайте мне знать, если есть что-то конкретное, что вы хотите узнать, чтобы я мог включить это в руководство». Хотя хочется сказать «да всё сразу», видео на YouTube действительно хорошо объясняет основы EMR-технологии и причины её популярности среди художников.

В каком-то смысле это больше доказательство концепции, чем замена готовому графическому планшету. Современные модели имеют множество продвинутых функций на уровне ПО и железа, таких как контроль наклона или высокая чувствительность к нажатию, и они будут значительно больше довольно компактного планшета, который демонстрирует Yukidama. Но что интересно — технология здесь и готова к использованию. Её открытость позволяет другим энтузиастам подхватить проект и развивать его дальше.
