Моддер превратил смартфон в складной кибердеш с клавиатурой и колонками

Многие видели в фантастических фильмах сцены, где герой достаёт компактный компьютер, чтобы что-то взломать. Вдохновившись подобными образами, в том числе сценой, где Джон Коннор взламывает банкомат с помощью Atari Portfolio в фильме «Терминатор 2: Судный день», ютубер High Tech Low Life (HTLL) решил создать собственный кибердеш.

На первый взгляд может показаться, что это просто необычный чехол для телефона. Однако проект оказался масштабным: автор хотел объединить в одном корпусе компьютер, полноразмерную клавиатуру, мощную акустику, большую батарею и USB-хаб, добавив к этому ещё и ручку для переноски.

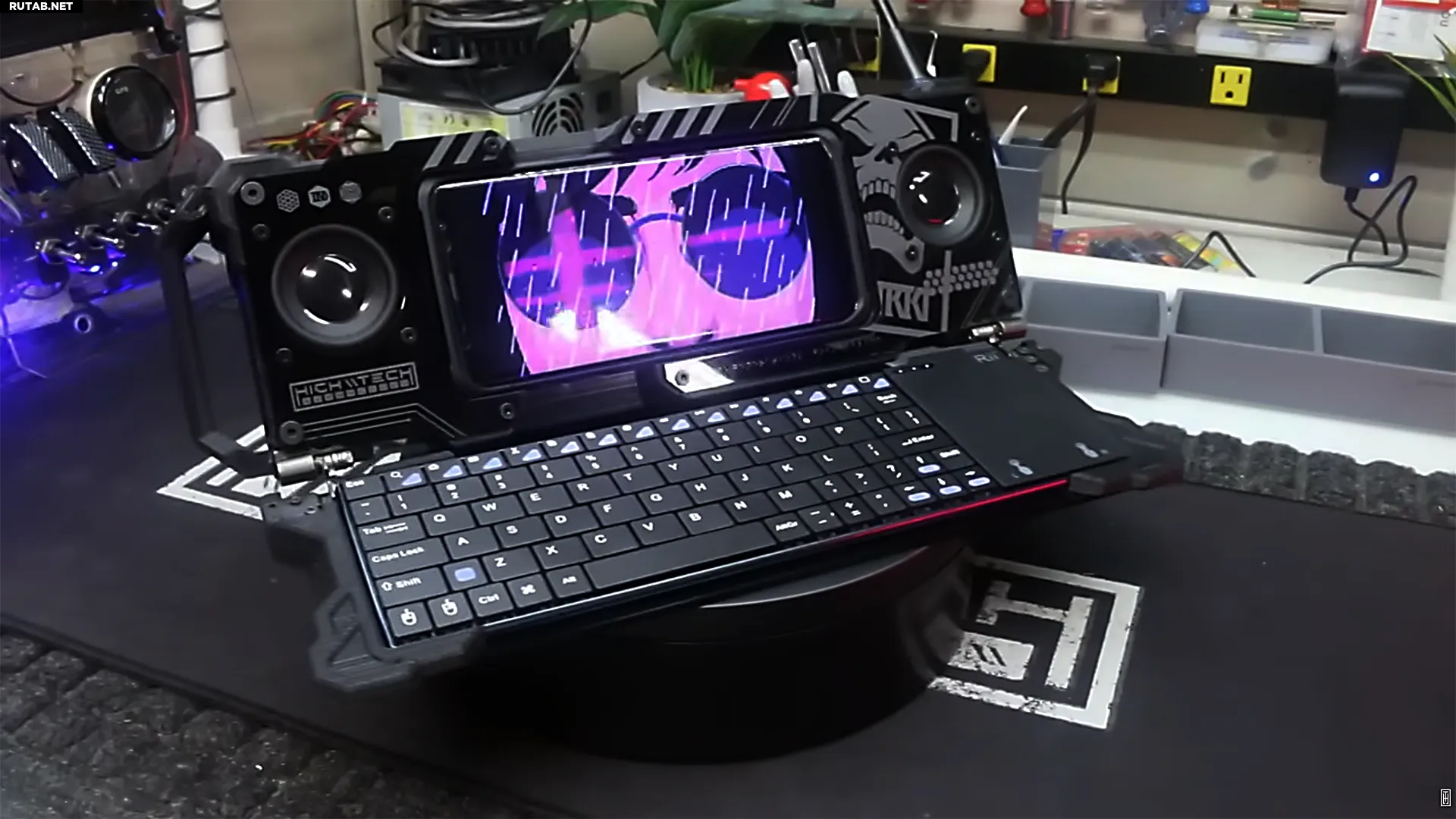

Ему это блестяще удалось. В конструкцию вошли держатель для смартфона с магнитным портом USB-C, трёхпортовый USB-хаб, аккумулятор ёмкостью 10 000 мАч, беспроводная клавиатура со встроенным тачпадом (которую можно отсоединить), Bluetooth-усилитель и пара 2-дюймовых динамиков мощностью 5 Вт каждый. Выбор клавиатуры стал ключевым решением, так как от её размеров зависели габариты всего корпуса.

HTLL остановился на клавиатуре от Rii, но поскольку она поддерживала только подключение по радиоканалу 2,4 ГГц через адаптер, ему пришлось добавить USB-хаб. Затем, перебрав варианты динамиков, он выбрал 2-дюймовые как оптимальные по мощности и размеру.

Как предскажет любой энтузиаст 3D-печати, проектирование держателя для телефона стало одной из самых сложных частей проекта. Не имея 3D-сканера, автору пришлось печатать множество прототипов, чтобы найти баланс: держатель должен был быть достаточно свободным, чтобы в него помещался телефон, и достаточно плотным, чтобы надёжно его фиксировать. Не менее сложной задачей было точно рассчитать глубину для размещения магнитного разъёма USB-C.

Создание надёжного шарнира тоже оказалось нетривиальной задачей. Напечатать шарнир на 3D-принтере легко, но HTLL хотел металлический механизм с регулировкой жёсткости, как в ноутбуках. Для своих проектов он рекомендует использовать шарниры от ноутбуков ThinkPad.

После добавления винтов, шайб и складных ножек (которые в итоге не понадобились) проект был завершён. В сложенном виде, с боковой ручкой для переноски, устройство напоминает футляры для аудиокассет 80-х, но примерно вдвое меньше. Следующим шагом, как шутит автор, может стать добавление VR-шлема, чтобы почувствовать себя Кейсом из «Нейроманта» Уильяма Гибсона со своим легендарным компьютером Ono-Sendai.

Кибердеки — это самодельные портативные компьютеры, вдохновлённые киберпанк-эстетикой. Они часто создаются энтузиастами с использованием 3D-печати, одноплатных компьютеров (например, Raspberry Pi) и устаревшего или нестандартного железа. Популярность таких проектов возросла с развитием доступных технологий изготовления корпусов и модульной электроники.
