Компьютеры подводного аппарата Titan превратились в спрессованную массу металла и электроники

Национальный совет по безопасности на транспорте США (NTSB) опубликовал окончательный отчет по расследованию катастрофы подводного аппарата OceanGate Titan, произошедшей в 2023 году. Ранее удивление вызвало обнаружение неповрежденной карты памяти SanDisk стоимостью 62 доллара (~5000 рублей) на месте крушения. Однако, как следует из документа Docket #60 (PDF), компьютерное оборудование субмарины пострадало гораздо серьезнее. Три встроенных компьютера Nuvo-5000LP серии превратились в почти неузнаваемую «большую массу электроники и металла».

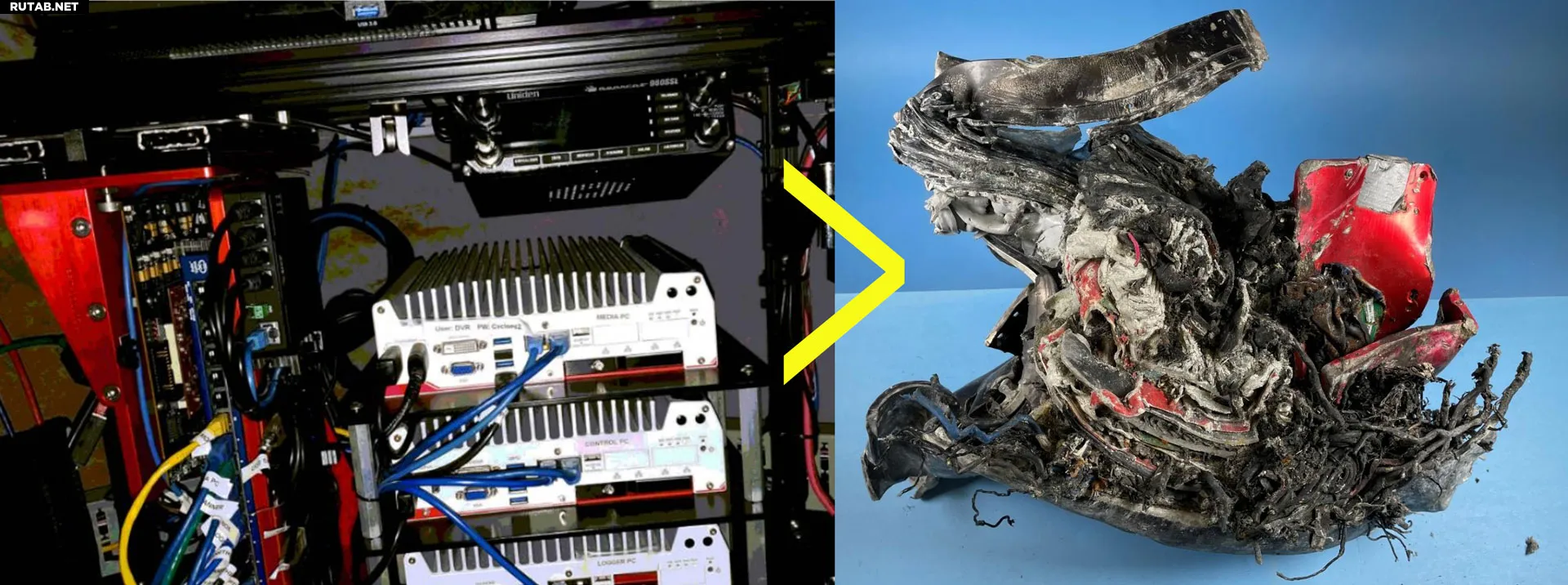

До и после: На изображении показано то, что в отчете описывается как «компиляция спрессованного металла, пластика, электронных компонентов и других материалов», рядом с предполагаемым первоначальным видом оборудования. / Изображение: NTSB

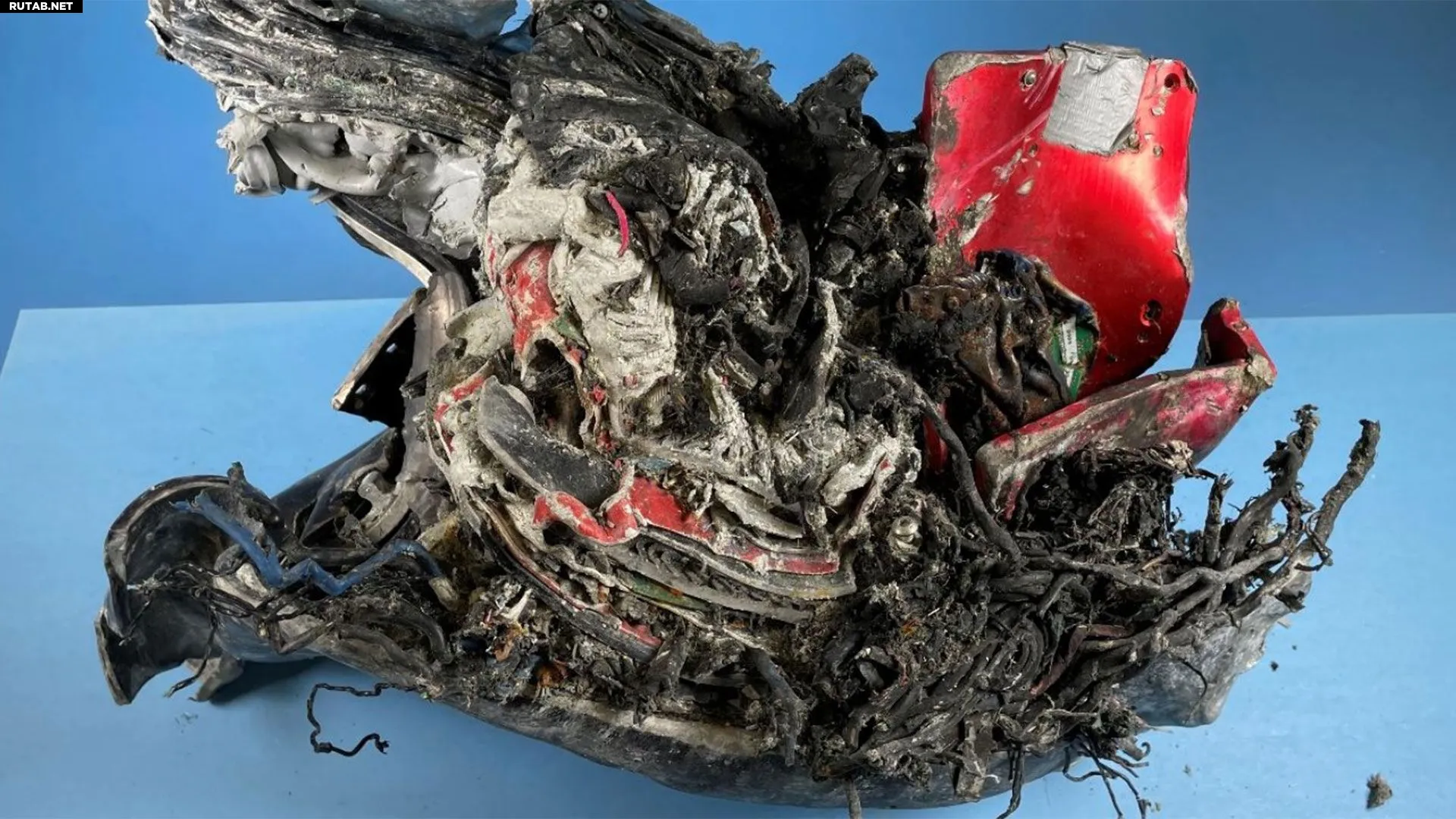

На фотографии едва угадываются остатки красного металлического покрытия и охлаждающих ребер от корпусов бесшумных компьютеров Nuvo.

Согласно отчету, эта масса электронных материалов и поддерживающих структур весит примерно 100 фунтов (~45 кг). Ранее это были три компьютера Nuvo-5000LP, которые выполняли роль миссий-компьютера аппарата. Система использовалась для регистрации рабочих параметров судна, акустического мониторинга корпуса и другой диагностической информации.

На четвертой странице отчета Docket #60 показана меньшая по размеру спрессованная масса электроники. Хотя в этом комке заметна какая-то ткань или ковровое покрытие, в отчете утверждается, что «нигде на массе визуально не было обнаружено человеческих останков».

Исследование электронных останков: КТ-сканирование

Из-за чрезвычайно спрессованного и запутанного состояния этих двух крупных фрагментов следователи решили использовать компьютерную томографию (КТ) в качестве первого шага. Они рассудили, что

«Если бы компоненты памяти можно было визуализировать на КТ-сканах, то можно было бы определить путь для использования разрушающих инструментов, чтобы добраться до них и извлечь».

Основной задачей расследования по-прежнему было выяснение причин, по которых Titan не выдержал колоссального давления. Поэтому в сканах искали «выживаемое пространство», где печатная плата SSD могла бы потенциально уцелеть.

К сожалению, КТ-сканер лаборатории мощностью 320 киловольт (кВ) не смог проникнуть достаточно глубоко, чтобы найти какие-либо «выживаемые пустоты», и идентифицировать устройства памяти не удалось. Использование более мощных сканеров было исключено, так как считалось, что дополнительная мощность может «повредить данные, хранящиеся на любых уцелевших чипах NVM».

ATF извлекает две печатные платы SSD

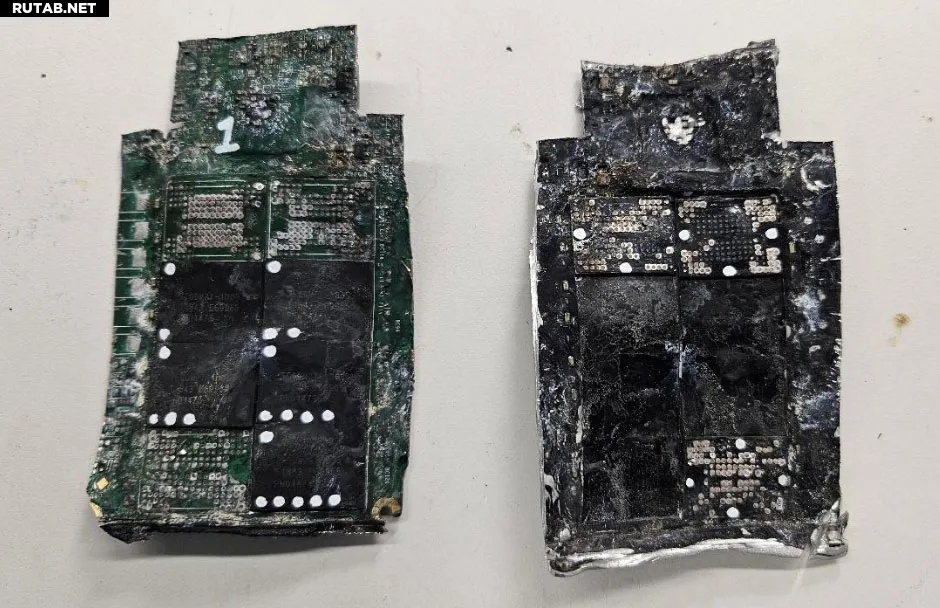

В конечном итоге крупная масса была передана в Лабораторию исследований пожаров (FRL) Бюро алкоголя, табака, огнестрельного оружия и взрывчатых веществ (ATF). В итоге ATF удалось извлечь две печатные платы, показанные ниже, которые, как полагают, принадлежали паре 2,5-дюймовых SSD-накопителей.

SSD-накопители восстановить не удалось / Изображение: NTSB

На момент публикации исходного отчета все попытки восстановления данных оказались безуспешными. Объясняется это тем, что обе печатные платы были деформированы по трем осям, и с каждой из них отсутствовало по три BGA-чипа NVM. Кроме того, оставшиеся чипы флеш-памяти показали признаки трещин и искажений.

Аналогичные исследования меньшей массы электроники также не принесли результатов. Поиск компонентов памяти среди деталей, собранных в «Коробку 1» и «Коробку 2», также оказался безрезультатным.

Катастрофа подводного аппарата Titan произошла 18 июня 2023 года во время погружения к обломкам «Титаника». Все пять человек на борту погибли. Расследование выявило многочисленные нарушения в конструкции и эксплуатации аппарата, включая использование неподходящих материалов и отказ от независимой сертификации.
