Avicena представила ультраэффективный оптический канал на microLED с рекордно низким энергопотреблением

Компания Avicena, специализирующаяся на разработке межсоединений нового поколения на основе microLED, объявила о достижении важного рубежа на выставке ECOC 2025. В ходе живого демонстрационного показа был представлен полностью работоспособный оптический канал связи на microLED, работающий с рекордно низким энергопотреблением передатчика — 200 фемтоджоулей на бит (fJ/bit) при уровне неисправленных битовых ошибок менее 1E-12 (то есть без применения коррекции ошибок прямого канала). Это достижение подчеркивает эффективность масштабируемой платформы LightBundle для высокопроизводительных вычислений и центров обработки данных с искусственным интеллектом.

В демонстрационном канале используется высокочувствительный приёмник, модифицированный из технологического процесса серийного производства датчиков камер. Это позволяет работать при значительно сниженных токах управления microLED. Поскольку светодиодам не требуется пороговый ток, характерный для лазеров, они могут работать на высокой скорости даже при низких токах. В данной демонстрации светодиод работает при токе управления около 0,25 мА и скорости 4 Гбит/с, и используется в паре с гибридно-собранным датчиком камеры и дискретным усилителем тока.

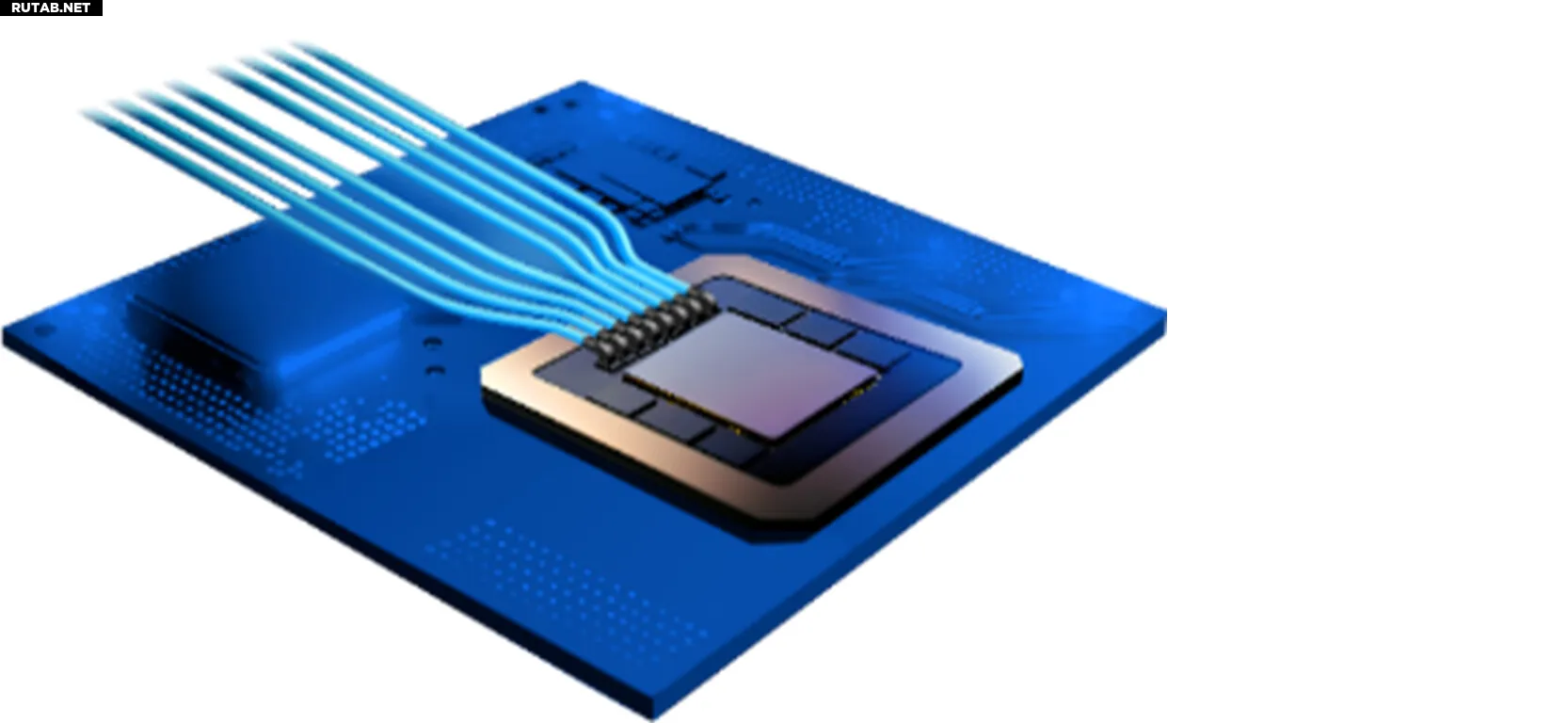

Масштабируемая платформа LightBundle для межсоединений CPO
Вместо преобразования низкоскоростных данных с кристалла (обычно около 2 Гбит/с на линию) в высокоскоростные оптические линии, LightBundle передаёт необработанные параллельные данные напрямую, что значительно упрощает архитектуру. Такой подход позволяет использовать массивы microLED для обеспечения беспрецедентной совокупной пропускной способности при очень низкой задержке, низком энергопотреблении и простоте интеграции с любой кремниевой технологией. Трансиверы LightBundle хорошо подходят для различных архитектур компоновки, включая совместно упакованную оптику (CPO), оптику на плате (OBO), съёмные оптические модули и широкие межсоединения для памяти.

«Используя высокочувствительный приёмник, незначительную модификацию серийного процесса производства камер и уникальные свойства microLED, мы можем достичь непревзойдённой энергоэффективности в наших межсоединениях LightBundle, — заявил технический директор Avicena Бардия Пеzeshки. — Этот прорыв показывает, как технология microLED может заменить устаревшие лазерные соединения более простым, масштабируемым и гораздо менее энергоёмким решением».

«Последствия этого нововведения выходят за рамки соединений между GPU, — сказал генеральный директор Avicena Марко Чизари. — Интерфейсы памяти HBM — это следующая большая область для оптических межсоединений, и они идеально требуют широких шин с минимальной задержкой. Способность LightBundle напрямую передавать низкоскоростные параллельные данные при очень низком энергопотреблении и малой задержке делает его идеально подходящим для преодоления традиционных узких мест пропускной способности памяти и открывает дорогу новым системным архитектурам для платформ ИИ и высокопроизводительных вычислений следующего поколения».

Эта демонстрация основана на текущей работе Avicena с партнёрами из гипермасштабируемых центров обработки данных по созданию масштабируемых кластеров GPU, охватывающих несколько стоек и тысячи графических процессоров, а также интерфейсов памяти с низким энергопотреблением, чтобы значительно увеличить масштабы кластеров ИИ и снизить их энергопотребление.
