Три типа интерфейсов PCIe SSD: M.2, AIC и U.2

Твердотельные накопители (SSD) стали стандартом для настольных компьютеров и ноутбуков, а технология PCIe (PCI-Express) позволила добиться скорости, в 20 раз превышающей старый стандарт SATA3 6Gbps.

Когда речь заходит о PCIe SSD, большинство сразу вспоминает интерфейс M.2. Однако у него есть два «брата» — AIC и U.2, которые просто менее распространены из-за специфики применения.

M.2

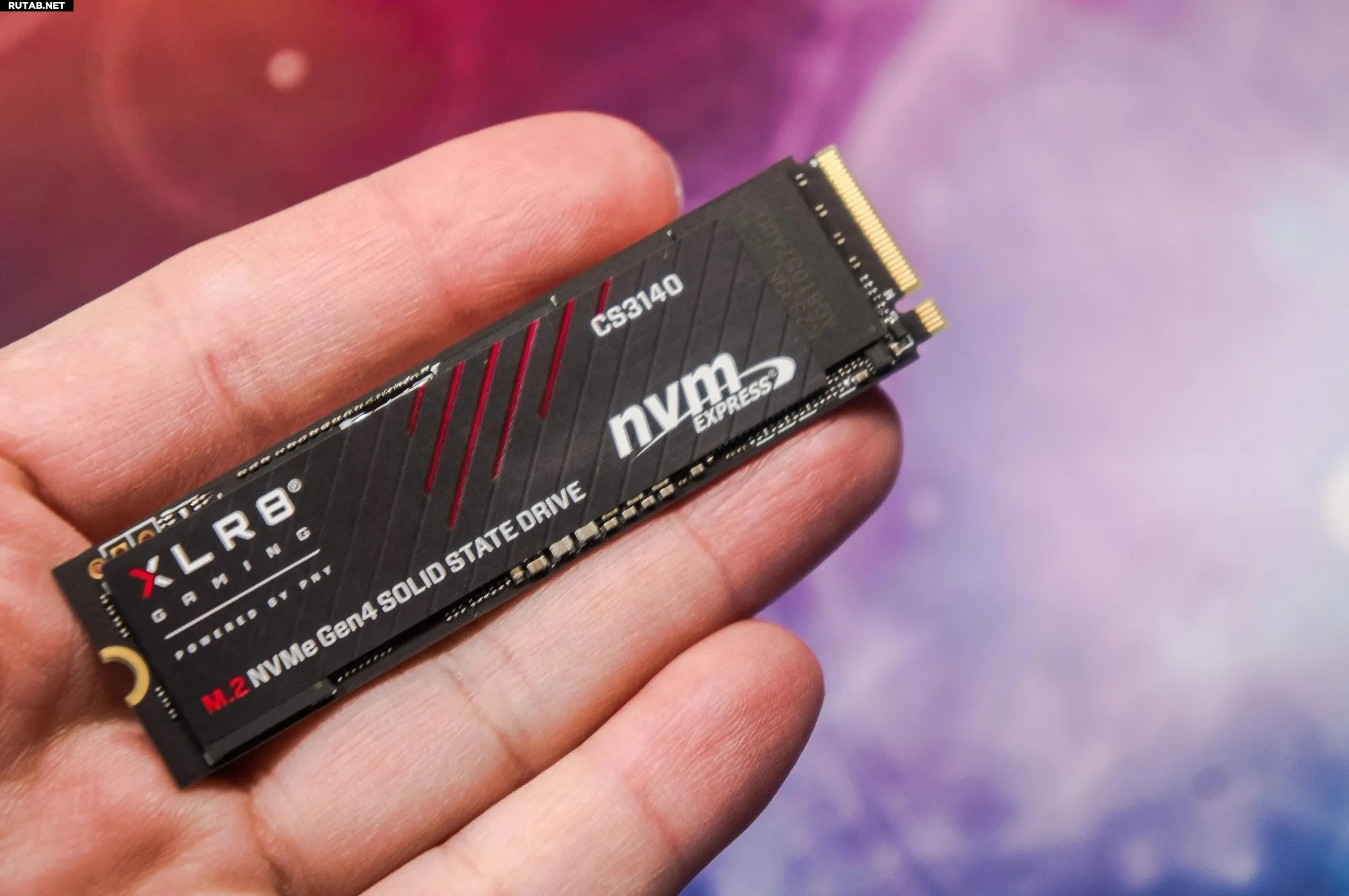

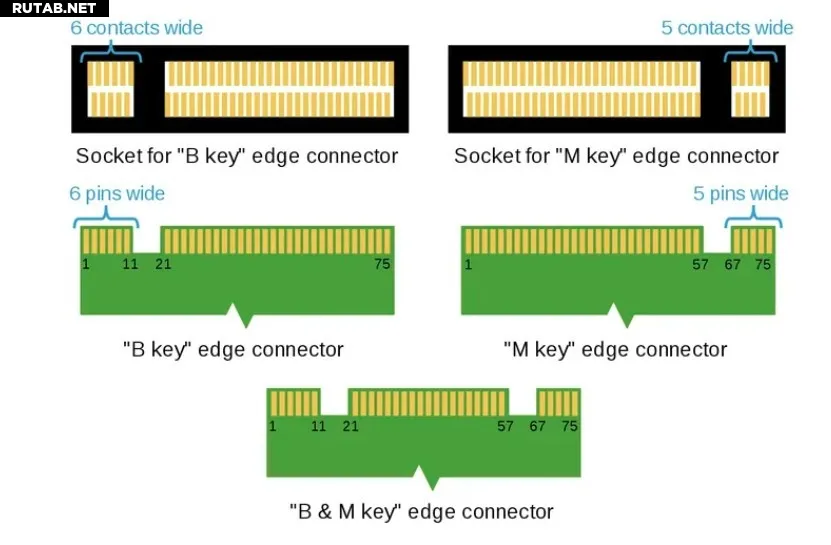

Интерфейс M.2, ранее известный как NGFF (Next Generation Form Factor), был разработан для замены mini PCI-E и mSATA. Существует три варианта разъёма: B-key, M-key и BM-key, отличающиеся расположением перемычек и вырезов на контактах.

B-key поддерживает протокол AHCI и использует канал SATA, M-key работает с NVMe через PCIe, а BM-key теоретически совместим с обоими стандартами и даже поддерживает USB. Например, Wi-Fi в M.2-модулях использует PCIe, а Bluetooth и LTE — USB.

AIC/PCIe

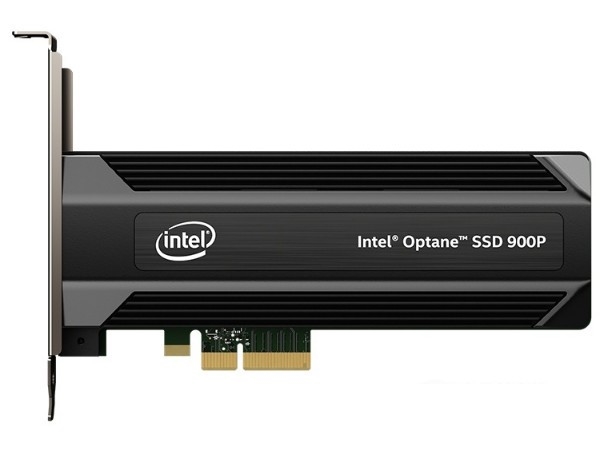

AIC — это стандартный разъём PCIe, который бывает в вариантах x1, x2, x4, x8 и x16. Видеокарты используют x16, звуковые и сетевые карты — x1, а SSD обычно подключаются через x4. Таким образом, M.2 NVMe по сути является компактной версией PCIe.

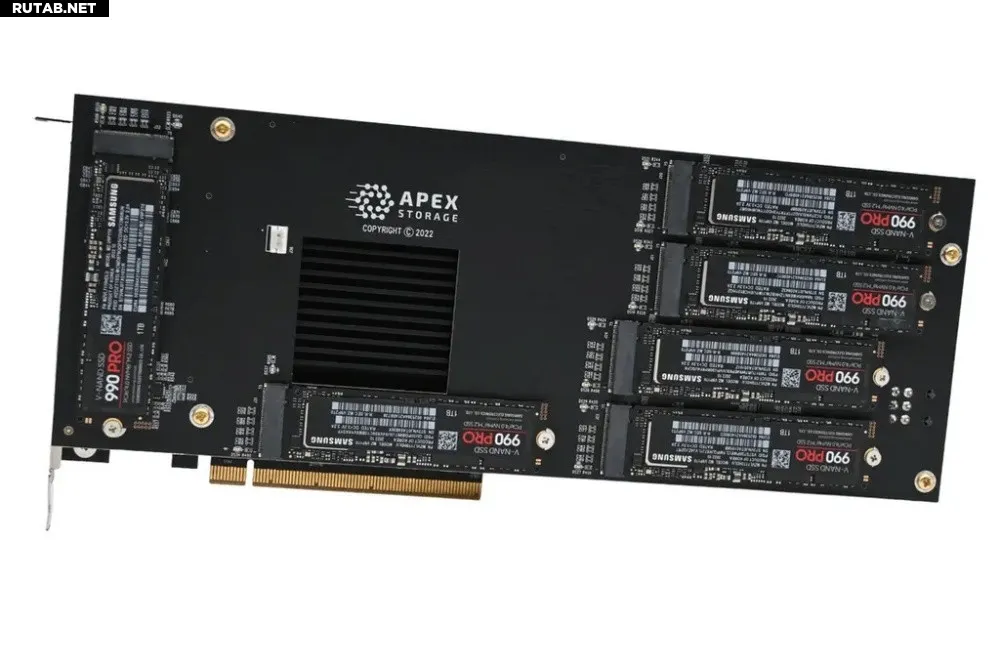

Благодаря стандартному интерфейсу, AIC SSD можно напрямую устанавливать в материнские платы ПК. Если M.2-слотов не хватает, можно использовать переходник с AIC на M.2, расширяя количество доступных портов (при поддержке разделения каналов PCIe).

U.2

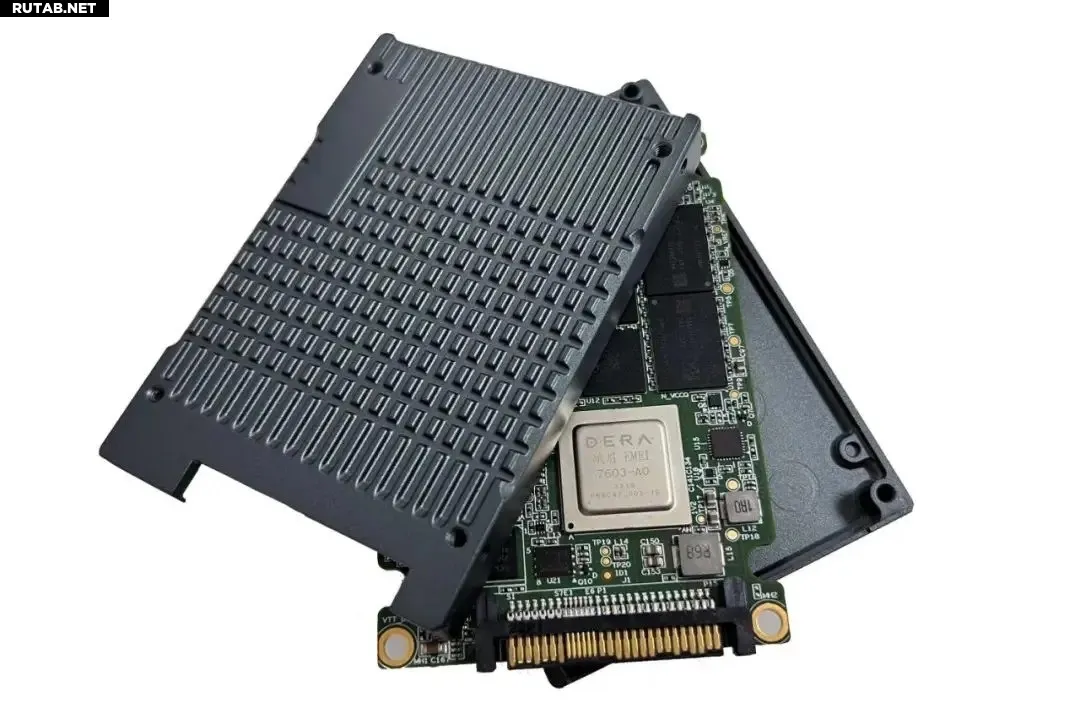

U.2 чаще встречается в серверах. Эти накопители имеют форм-фактор 2,5 дюйма и внешне похожи на SATA, но с дополнительными контактами в центральной части разъёма.

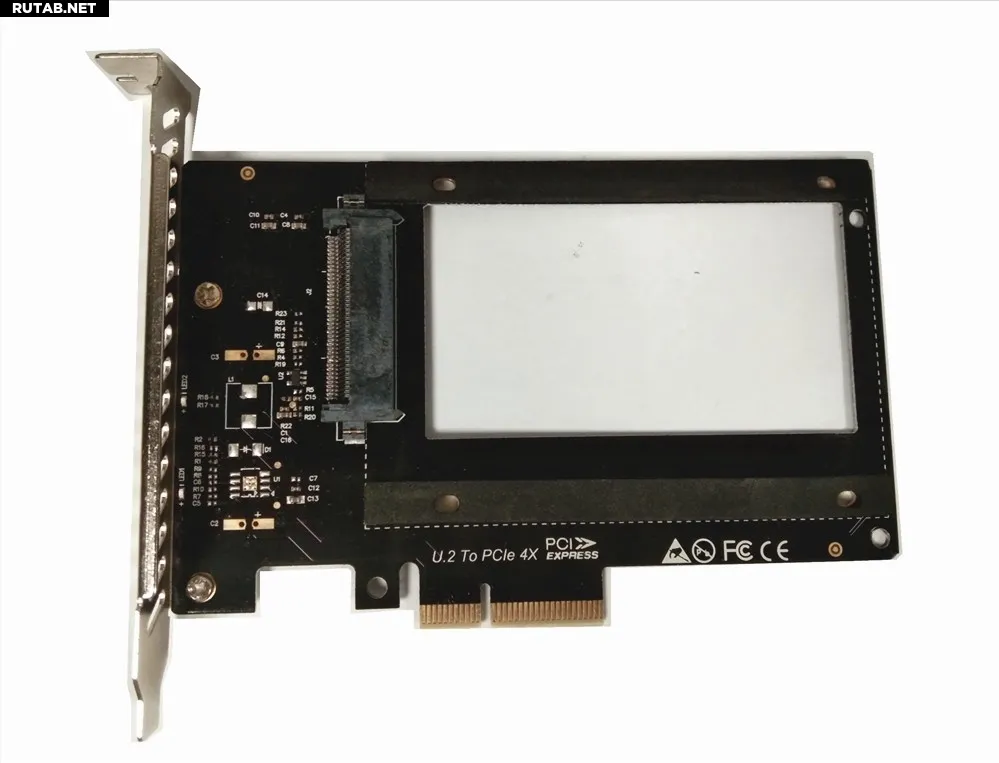

U.2 также является вариацией PCIe и может использоваться в обычных ПК через специальный переходник.

Подводя итог: M.2, AIC и U.2 — это разные физические интерфейсы для PCIe SSD, поддерживающие NVMe. С помощью переходников их можно адаптировать под разные системы. Хотя «серверные» AIC и U.2 SSD популярны среди энтузиастов, для большинства пользователей M.2 остаётся оптимальным выбором.
