Мастер по ремонту оживил RTX 5090 с треснувшей платой

Сломанная видеокарта RTX 5090 попала в руки Тони, специалиста по ремонту электроники из Northwest Repairs. На его YouTube-канале можно увидеть, как он буквально «воскрешает» графические ускорители. В этот раз ему предстояло починить PNY RTX 5090 с треснувшей печатной платой (PCB) и полным отсутствием признаков жизни.

RTX 5090 уже успела стать печально известной из-за проблем с перегревом и расплавлением разъёмов питания, унаследованных от предшественницы — RTX 4090. Однако в данном случае проблема оказалась иной: трещина в PCB, которая всё чаще встречается у мощных современных видеокарт. Такие повреждения могут нарушать сигнальные дорожки внутри платы, приводя к хаотичным сбоям, которые сложно диагностировать и ещё сложнее устранить.

Разобрав карту, Тони обнаружил, что пластина охлаждения памяти не контактирует с паровой камерой, из-за чего теплоотвод от памяти фактически отсутствовал. Более дорогие версии RTX 5090, вероятно, лишены этого недостатка благодаря улучшенным системам охлаждения. Тестирование питания показало, что карта потребляет около 5 ампер в режиме простоя — норма для такого «прожорливого» устройства. Однако после подачи 8 ампер карта включилась, но не выводила изображение, что указывало на проблему с видеопамятью.

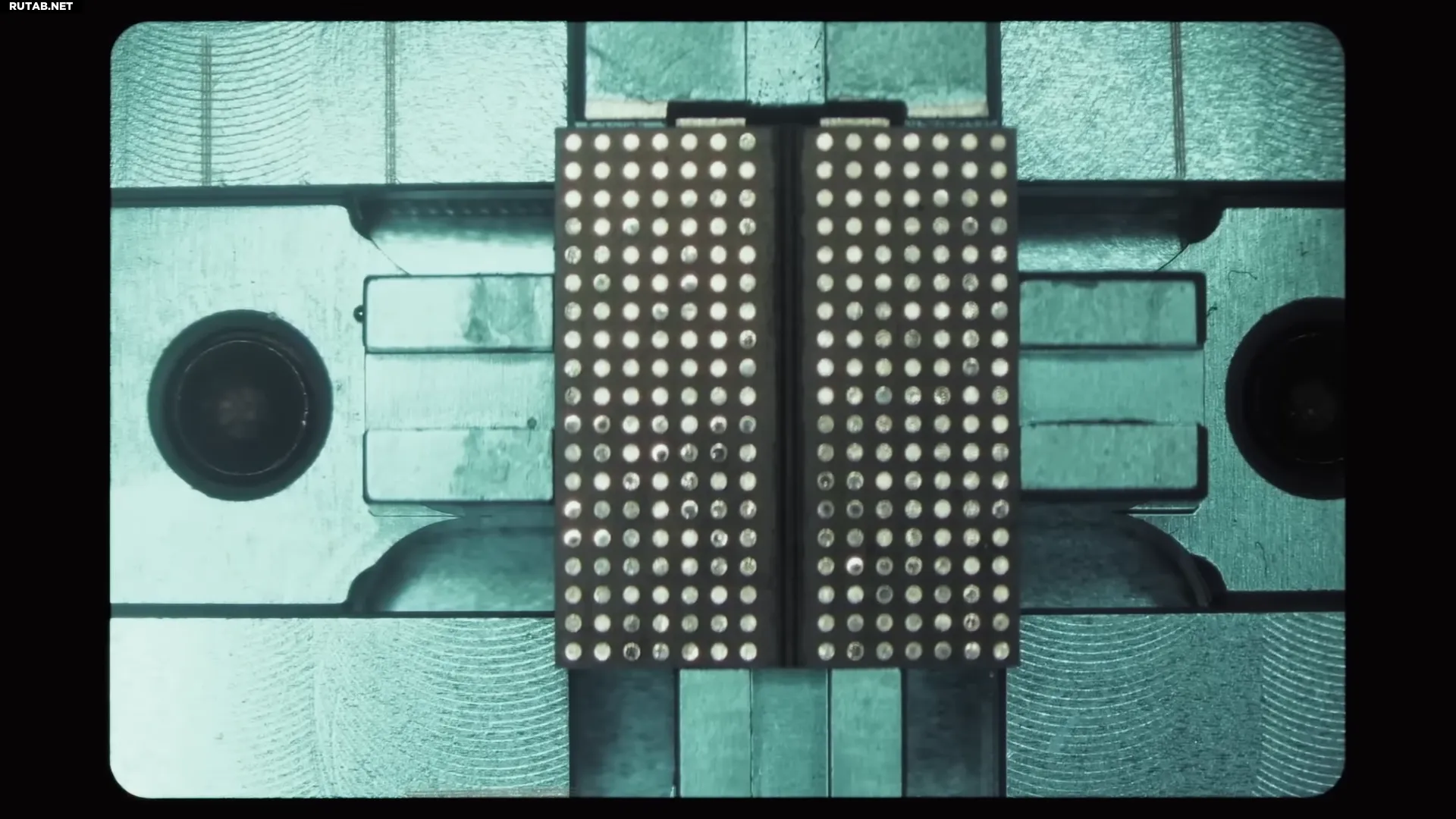

Ребаллинг — это процесс демонтажа BGA-чипа с платы, очистки контактов, нанесения новых шариков припоя с помощью трафарета и повторной установки чипа с использованием контролируемого нагрева. Для этого требуются профессиональные навыки, точное выравнивание и специализированное оборудование, такое как ремонтные станции и микроскопы. Малейшая ошибка может навсегда повредить чип или плату.

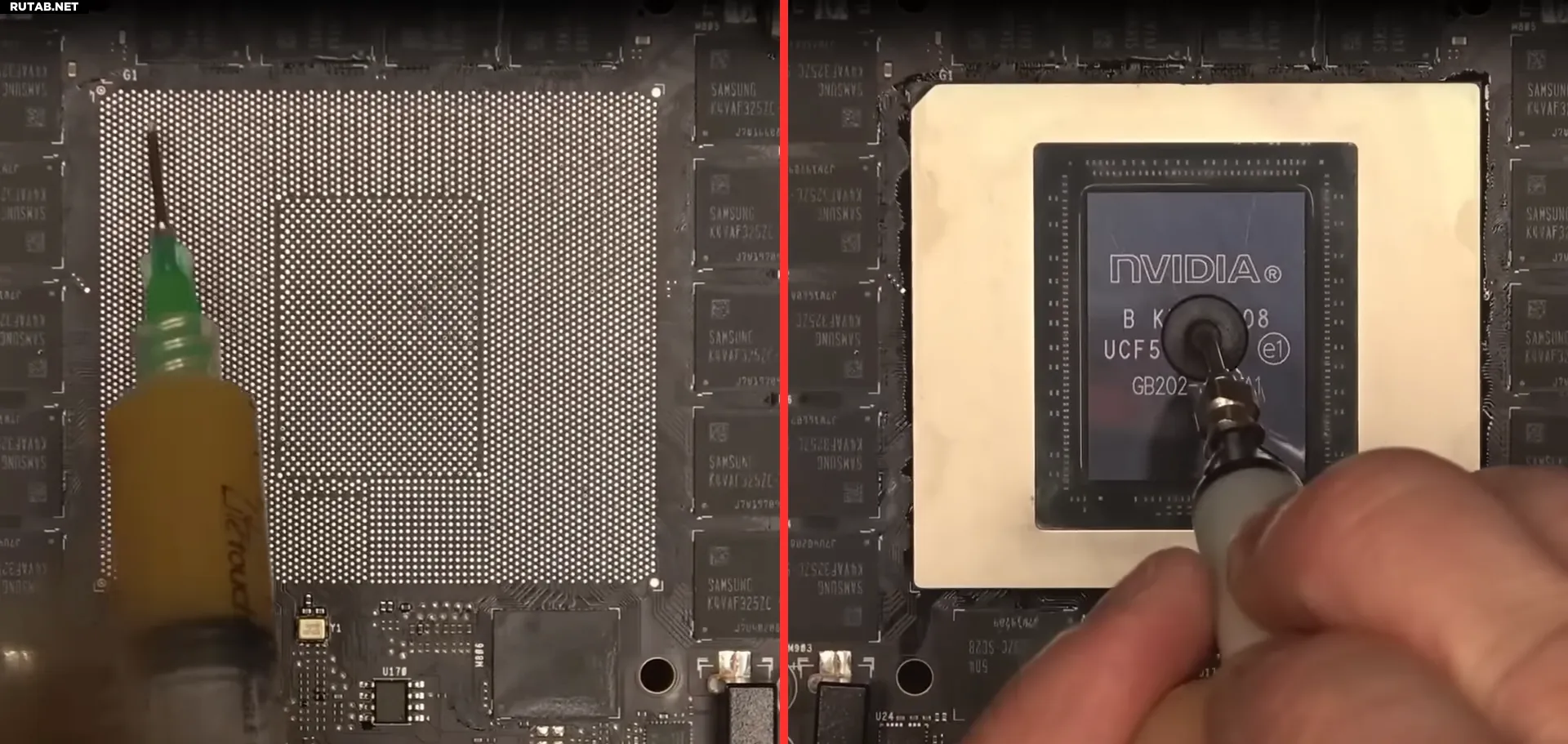

Диагностика выявила неисправный чип памяти Samsung GDDR7 объёмом 2 ГБ. Тони перепаял его, но после этого вентиляторы карты начали работать на максимальных оборотах, а интерфейс PCIe перестал функционировать. Потребовался полный ребаллинг GPU-чипа — крайне сложная процедура, требующая высочайшей точности. Однако и это не помогло: из-за теплового расширения возникло короткое замыкание на памяти. После замены чипа замыкание устранили, но карта по-прежнему не определялась системой.

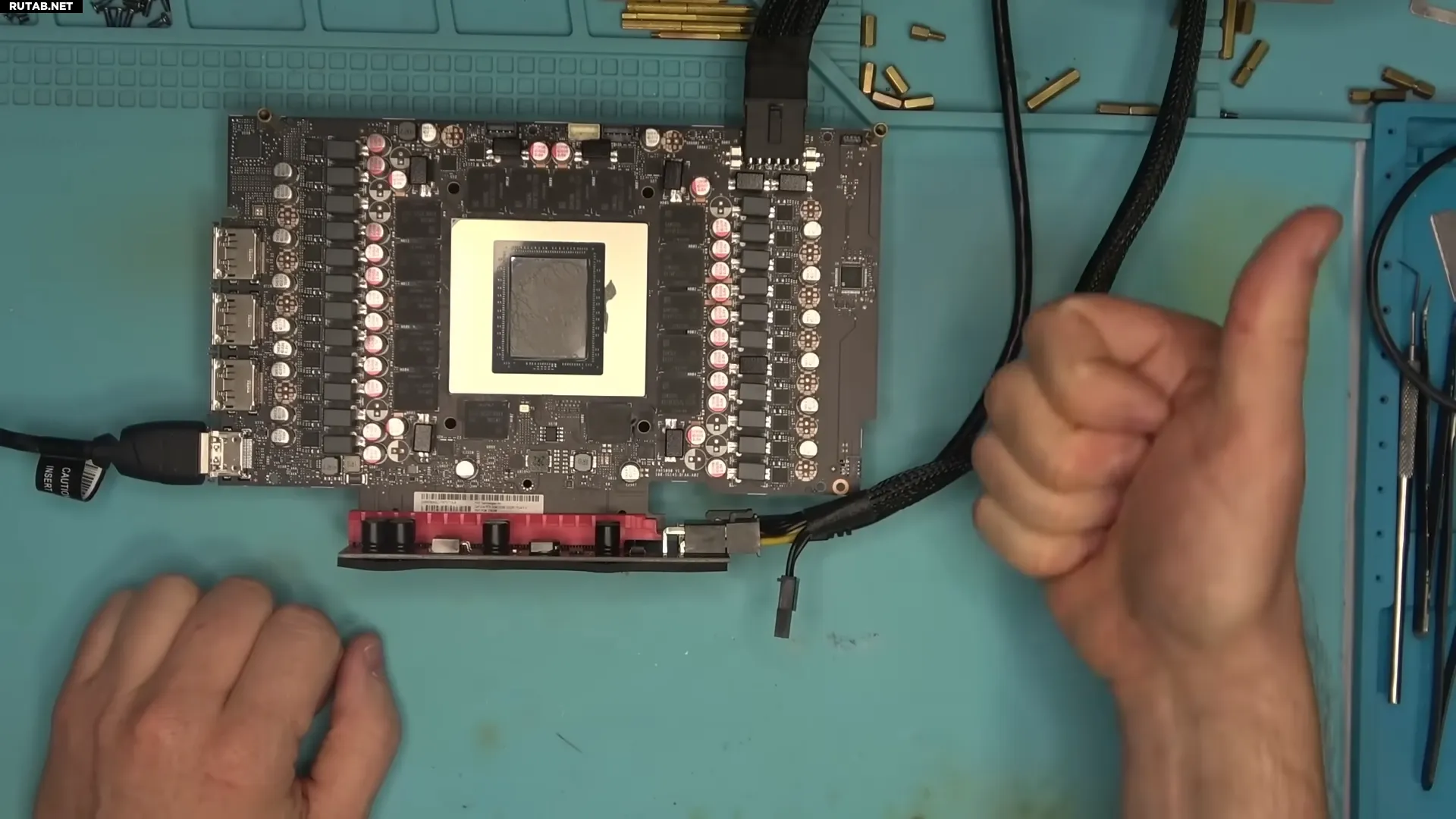

Оказалось, что трещина в плате усугубилась, разорвав внутренние соединения. Тони пришлось вручную восстанавливать сигнальные дорожки с помощью перемычек. После этого PCIe снова заработал, но проблемы вернулись при сборке. Финальным решением стала подача 3,3 В напрямую на сигнал включения памяти. В итоге карта успешно прошла стресс-тесты в играх и бенчмарках.

Этот ремонт — настоящий пример мастерства, ведь восстановление многослойной платы без заводского оборудования требует невероятной точности и опыта. Учитывая стоимость RTX 5090 (которая может превышать цену целого ПК высокого уровня), такая работа оказалась не просто возможной, но и необходимой.

Источник: Tomshardware.com

ИИ: Впечатляющий пример того, как профессиональный ремонт может спасти даже казалось бы безнадёжную технику. Однако подобные процедуры требуют не только навыков, но и дорогостоящего оборудования, так что в домашних условиях повторить это вряд ли получится.
