Новая конструкция печатной платы может увеличить рассеивание тепла в 55 раз

Компания OKI Circuit Technology анонсировала новую конструкцию печатной платы (ПП), которая может увеличить теплоотдачу компонентов до 55 раз. Японская фирма разрабатывает и производит ПП уже более 50 лет, и ее портфолио охватывает широкий спектр приложений. Это конкретное новшество, где ПП заполнена ступенчатыми круглыми или прямоугольными медными монетами, направляется на рынки, где даже самые лучшие воздушные охладители непрактичны — например, миниатюрные устройства или приложения в открытом космосе.

Рассеивание тепла — одна из проблем, с которой инженерам, работающим с мощной электроникой, часто приходится сталкиваться. Один из самых распространенных способов решения проблемы перегрева компонентов на печатной плате — добавить радиатор или даже пойти на активные меры и установить вентилятор. Однако такие вещи, как вентиляторы, не всегда практичны. В космосе никто не услышит, как кричит ваш процессор, и он не будет охлаждаться вентилятором, поскольку там нет воздуха.

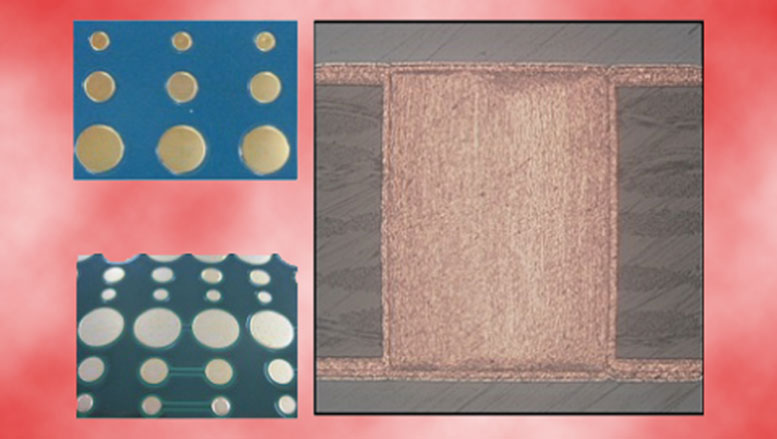

Изображение: OKI Circuit Technology

Если вы посмотрите страницы продукта OKI High Current / High Heat Radiation Board, вы увидите, что у них уже было решение PCB с использованием встроенных медных монет, толстой медной фольги и металлического сердечника. Теперь они усовершенствовали медные монеты, используя ступенчатую толщину монет и выбор круглых или прямоугольных монет — в соответствии с вашими предпочтениями в дизайне.

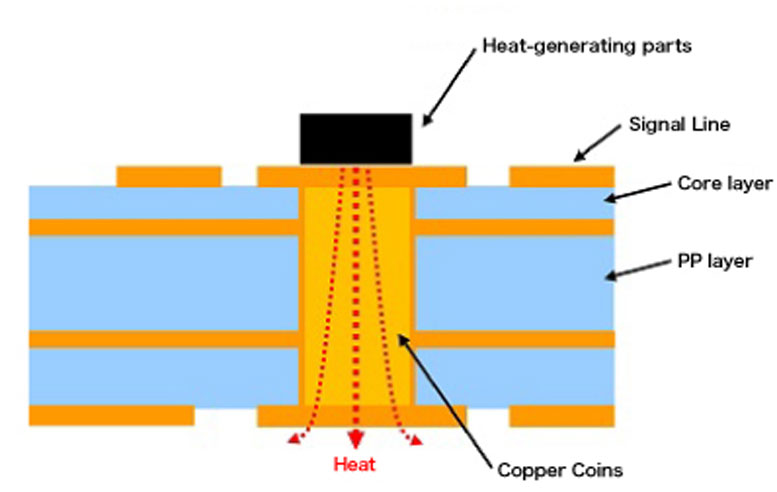

Когда OKI говорит «монеты», он описывает медную структуру, которая скорее похожа на заклепку. Также, когда он говорит «ступенчатый», это означает, что один конец монеты или заклепки отличается по размеру от другого. Он приводит пример ступенчатой монеты диаметром 7 мм на поверхности соединения с электронным компонентом и 10 мм на поверхности рассеивания тепла.

«Недавно разработанная ступенчатая медная монета имеет большую площадь рассеивания тепла относительно поверхности соединения с генерирующим тепло электронным компонентом для повышения эффективности теплопроводности», — объясняет OKI. Затем она продолжает рассказывать, как ее новые прямоугольные монеты отлично подходят для отвода тепла от традиционно прямоугольных генерирующих тепло электронных компонентов.

PR OKI предполагает, что эта технология печатных плат может быть наилучшим образом использована в миниатюрных и космических приложениях – и именно в последнем случае она, как говорят, увеличивает рассеивание тепла до 55 раз. Однако мы сразу же задались вопросом, может ли это принести пользу компонентам и системам ПК,

Такие производители компонентов, как Asus, ASRock, Gigabyte и MSI, часто хвастаются своим щедрым использованием меди в материнских платах и других компонентах. Возможно, новые ступенчатые медные монеты OKI также были бы полезны. Эти монеты могут проходить через печатную плату, чтобы проводить тепло к большим металлическим корпусам, предполагает OKI. Потенциально они могли бы подключаться к задним пластинам и другим охлаждающим устройствам.

Источник: Tomshardware.com
