Инструмент Tokyo Electron повышает выход продукции

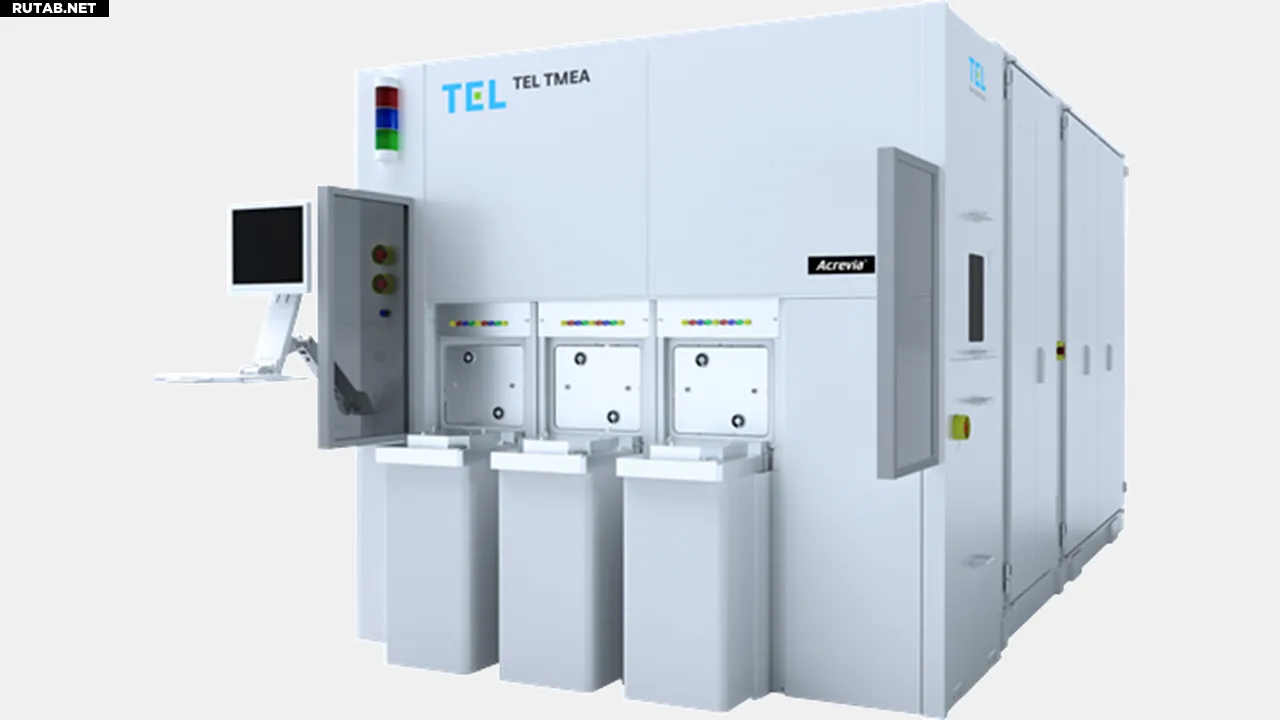

Tokyo Electron представила свою Acrevia, новую систему газового кластерного луча (GCB), предназначенную для уточнения рисунков, созданных с помощью EUV-литографии. Инструмент, который использует обработку поверхности с низким уровнем повреждений, может использоваться для нескольких целей, в том числе для сокращения использования нескольких рисунков EUV для будущих узлов, повышения шероховатости кромок линий для уменьшения изменчивости производительности, уменьшения стохастических литографических дефектов и, в конечном итоге, сокращения затрат на изготовление чипов. и повышение урожайности.

Современные инструменты EUV-литографии с оптикой с числовой апертурой 0,33 (Low-NA EUV) могут достигать критических размеров от 13 до 16 нм для крупносерийного производства за одну экспозицию. Достаточно напечатать минимальный шаг металла 26 нм, что приемлемо для техпроцессов класса 3 нм. Чтобы печатать более тонкие схемы с меньшим шагом металла для производственных узлов класса 2 нм и выше, производителям микросхем приходится использовать либо литографическую машину EUV с оптикой с числовой апертурой 0,55 (High-NA EUV), либо двойное нанесение EUV с низкой апертурой, Centura Sculpta от Applied Materials. инструмент для формирования узоров, или теперь Acrevia от Tokyo Electron.

Стандартный процесс создания единого EUV-паттерна состоит из восьми ключевых этапов: осаждение пластин, химико-механическая очистка полировки, литография, метрология, травление модели, очистка, метрология и травление пластины. Все этапы (кроме травления пластины) повторяются для создания двойного рисунка.

Однако метод EUV с двойным рисунком создает новые проблемы, включая увеличение затрат, потенциально более низкую урожайность и расширенный производственный цикл. Вместо двойного нанесения рисунка компания Tokyo Electron предлагает включить в технологический процесс свой инструмент Acrevia после нанесения рисунка литографией и последующих этапов сухого травления. Его также можно использовать после двойного или даже тройного рисунка EUV для его уточнения, если это необходимо.

Направленный пучок газовых кластеров облучает элементы рисунка, вытравливая боковые стенки элемента под оптимальным углом наклона пластины для корректировки критических размеров и уточнения рисунков, что в некоторых случаях предотвратит использование двойного рисунка EUV. Точная система сканирования пластин Acrevia, основанная на технологии обработки с учетом местоположения (LSP), может контролировать объем травления в любой точке, обеспечивая исключительную коррекцию однородности внутри пластины.

EUV-литография известна стохастическим эффектом, возникающим из-за низкой плотности поглощения фотонов в EUV-резистах. Эти эффекты, среди прочего, приводят к случайным дефектам мостов и плохой шероховатости кромок. Из-за случайного характера эти дефекты трудно обнаружить. Даже при использовании двойного паттерна EUV (который, по сути, позволяет ослабить критические размеры каждого паттерна), их невозможно полностью искоренить. Tokyo Electron заявляет, что их инструмент для уточнения узора может улучшить шероховатость кромок (LER) на боковых стенках узора и уменьшить стохастические литографические дефекты, тем самым повышая производительность.

Хотя инструмент Acrevia не заменит двойное или тройное создание шаблонов EUV, он может сократить его использование и уточнить шаблоны, повысив производительность и доходность, что очень важно.

«Acrevia использует нашу оригинальную технологию, которая обеспечивает высокую скорость травления и низкий уровень повреждений», — говорит Хироши Исида, генеральный директор подразделения DSS в Tokyo Electron. «Во все более сложной области создания сложных рисунков Acrevia делает возможным дальнейшее масштабирование и максимизирует производительность. В будущем мы продолжим разрабатывать технологии, которые превосходят ожидания клиентов и способствуют развитию полупроводниковых устройств».

Источник: Tomshardware.com
