Южнокорейская исследовательская группа разрабатывает метод выращивания субнанометровых транзисторов

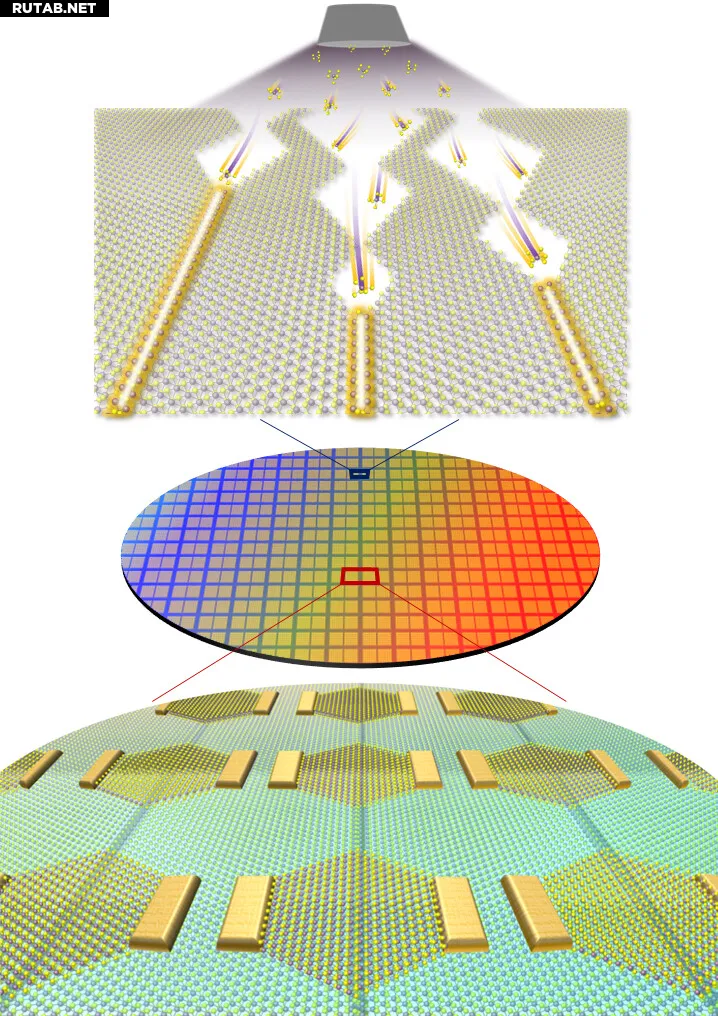

Исследовательская группа из Южнокорейского института фундаментальных наук (IBS) разработала новый метод выращивания одномерных металлических материалов шириной менее 1 нм. Они применили эту технику для создания новой структуры двумерных полупроводниковых логических схем, используя одномерные металлы в качестве электродов затвора в очень маленьких транзисторах. Однако создание очень маленьких транзисторов, которые могли бы контролировать движение электронов в пределах нескольких нанометров, оказалось сложной задачей. Размер полупроводниковых приборов зависит от ширины и эффективности электрода затвора. Современные производственные процессы не позволяют сделать затворы длиной менее нескольких нанометров из-за ограничений литографии. Чтобы решить эту проблему, команда использовала границу зеркального двойника (MTB) дисульфида молибдена, который представляет собой одномерный металл шириной всего 0,4 нм, в качестве электрода затвора. Команда IBS достигла 1D-металлической фазы MTB, изменив кристаллическую структуру 2D-полупроводника на атомном уровне.

Международная дорожная карта устройств и систем (IRDS) прогнозирует, что к 2037 году полупроводниковая технология достигнет примерно 0,5 нм, а длина затвора транзистора составит 12 нм. Транзистор исследовательской группы продемонстрировал ширину канала всего 3,9 нм, превзойдя этот прогноз. Транзистор на основе 1D MTB также обеспечивает преимущества в производительности схемы. В отличие от некоторых современных технологий (FinFET или GAA), которые сталкиваются с проблемами паразитной емкости в высокоинтегрированных схемах, этот новый транзистор может минимизировать такие проблемы благодаря своей простой структуре и узкой ширине затвора.

Источник: ITHome
